.OPTIFLUX 4400

Flowmeter elektromagnetik untuk sistem instrumen keselamatan (SIS) dan persyaratan akurasi tinggi

Bersertifikat untuk aplikasi keselamatan hingga SIL 2/3, dengan kemampuan uji bukti parsial otomatis untuk interval uji bukti yang diperpanjang
Interval tes diagnostik terbaik di kelasnya termasuk. waktu respon kesalahan hanya 2 menit
SIL 2/3 hingga DN600 / 24″; non-SIL hingga DN2000 / 80″ (lebih besar sesuai permintaan)
Denyut nadi, frekuensi, status, 4…20 mA, HART ^® 7

Ringkasan

Pengukur aliran elektromagnetik (EMF) OPTIFLUX 4400 dikembangkan sesuai dengan IEC 61508 untuk aplikasi terkait keselamatan hingga tingkat integritas keselamatan (SIL) 2/3. Ini menampilkan kemampuan pengujian pembuktian parsial otomatis, yang memungkinkan untuk memperpanjang interval waktu antara pengujian pembuktian penuh dan meningkatkan waktu kerja pabrik dalam sistem instrumentasi keselamatan (SIS).

Menampilkan lebih banyak

Kemampuan pengujian pembuktian parsial otomatis untuk perpanjangan interval pengujian pembuktian penuh
Pengukuran konduktivitas terintegrasi
Paket diagnostik yang disempurnakan:
- Sesuai dengan NAMUR NE 107
- Interval uji diagnostik termasuk. waktu respons kesalahan hanya 2 menit: peringatan dikeluarkan jika meter kehabisan spesifikasi
- Mendeteksi gelembung gas, zat padat, korosi elektroda dan endapan pada elektroda, perubahan konduktivitas, pipa kosong atau terisi sebagian, profil aliran yang terganggu, medan magnet eksternal, dll.
- Penyimpanan data yang berlebihan
- Jam waktu nyata untuk mencatat peristiwa
- Tampilan berwarna yang mudah digunakan untuk indikasi status
Kemudahan instalasi dan pengaturan perangkat:
- Menu perangkat yang dioptimalkan: mengurangi item menu untuk commissioning cepat
- Tersedia dengan opsi “referensi virtual” yang dipatenkan: pemasangan hemat biaya tanpa cincin pentanahan (dalam aplikasi non-SIL)
Akurasi pengukuran tinggi dan stabilitas jangka panjang: kesalahan pengukuran hanya ±0,2% dari nilai pengukuran ±1 mm/dtk
Beragam bahan liner dan elektroda
Disetujui untuk digunakan di area berbahaya: ATEX, IECEx db eb
Verifikasi perangkat lapangan flowmeter dengan alat layanan
OPTICHECK Master dan OPTICHECK DTM , misalnya untuk dokumentasi uji bukti parsial menurut. ke IEC 61508

Spesifikasi

Tergantung pada konfigurasi perangkat yang dipilih

Informasi Umum

Tipe produk	Pengukur aliran
Nama keluarga produk	OPTIFLUX
Pemosisian produk	Untuk sistem instrumentasi keselamatan
Prinsip pengukuran	Elektromagnetik
Kontak ke media yang diukur	Ya
Media terukur	Cairan
Suhu sekitar	-40…+60°C / -40…+140°F Hingga +65°C / +149°F dengan kipas
Diameter nominal/ukuran	DN2.5…DN2000 / ⅒…80″
Catu daya (VAC)	85…252 VAC
Catu daya (VDC)	24 VDC

Kondisi operasi

Tekanan proses	maks. 40 batang/ 580 psig
Suhu proses	-40…+180°C/ -40…+356°F

Bahan

Liner	Ethylene tetrafluoroethylene (ETFE), Karet keras, Perfluoroalkoxy alkane (PFA), Polytetrafluoroethylene (PTFE), Polyuretane (PUR)

Koneksi proses

Sambungan flensa	EN (1092-1): DN2.5…2000 (lebih besar berdasarkan permintaan) ASME (B 16.5): ⅒…80″ (lebih besar berdasarkan permintaan) JIS (B 2220): 2.5…1000A
Peringkat tekanan (EN 1092-1)	PN40
Peringkat tekanan (JIS B 2220)	20k
Peringkat tekanan (ASME B 16.5)	Cl 300#, Cl 600#

Persetujuan/Standar

Sertifikat/Persetujuan Kel	ATEX, IECEx
Sertifikat/Persetujuan Keselamatan	SIL 2/3
kepatuhan NAMUR	NE 107, NE 131, NE 21, NE 43, NE 53

Komunikasi

Keluaran analog	4…20 mA
Output diskrit	Frekuensi, Pulsa, Status
Keluaran digital	HART® ^_

Ketepatan

Akurasi (cairan)	Kesalahan pengukuran ±0,2% dari nilai terukur (±1 mm/dtk)
Akurasi (padat)

Master OPTICHECK

Genggam untuk verifikasi mendalam, commissioning perangkat, dan pemantauan

Pemeriksaan dan verifikasi kinerja di tempat (level 0,1,2) tanpa gangguan proses
Komisioning perangkat lapangan yang nyaman, misalnya kalibrasi nol
Laporan terperinci untuk dokumentasi uji bukti loop keselamatan mnrt. ke IEC 61508/61511, dan untuk sistem manajemen mutu (ISO 9001)

Ringkasan

OPTICHECK Master adalah perangkat genggam untuk verifikasi mendalam, commissioning, dan pemantauan perangkat lapangan KROHNE. Ini memberikan verifikasi perangkat di tempat paling luas yang tersedia di pasar. Menampilkan kedalaman pengujian setinggi mungkin, alat layanan penting ini memastikan bahwa alat pengukur proses bekerja sesuai dengan spesifikasi. Dengan cara ini, operator dapat memperpanjang waktu antara kalibrasi ulang perangkat lapangan yang mahal.

Melalui koneksi langsung ke sensor, elektronik, dan keluaran sinyal, pengujian yang diperpanjang dapat dilakukan tanpa melepas alat pengukur. Hanya dalam 10 menit, laporan verifikasi hard copy terperinci dapat dibuat (verifikasi level 1). Hanya membutuhkan waktu sedikit lebih lama, verifikasi level 2 menawarkan verifikasi perangkat lapangan sedalam mungkin tanpa gangguan proses. Hal ini menjadikan OPTICHECK Master juga alat servis yang ideal untuk dokumentasi uji bukti loop keselamatan menurut. ke IEC 61508/61511. Hal ini dapat mengakibatkan perpanjangan interval uji bukti atau menyederhanakan prosedur uji loop keselamatan yang sebenarnya. Ini juga berkontribusi secara signifikan untuk meningkatkan tingkat keselamatan secara keseluruhan dan ketersediaan pabrik tanpa mengeluarkan perangkat dari proses dan mengganggu operasi pabrik.

Peningkatan keamanan dan perpanjangan interval kalibrasi ulang perangkat lapangan melalui riwayat verifikasi yang terdokumentasi
Mengurangi downtime proses melalui pemantauan dan pemeliharaan preventif
Verifikasi di tempat
Laporan verifikasi hard copy yang disesuaikan untuk setiap perangkat lapangan
Berbagai fungsi tren untuk pemantauan perangkat lapangan
Dokumentasi status perangkat
Perangkat portabel ringan termasuk. semua kabel dan aksesori untuk koneksi dan penanganan yang mudah
Penyimpanan digital data verifikasi dalam basis data internal
Pengunduhan opsional pengaturan kalibrasi pabrik asli dari database manufaktur KROHNE (PILIH)

Dosis larutan natrium hipoklorit untuk desinfeksi air minum

Catatan Aplikasi | Air & Air Limbah

Peningkatan keamanan proses dan pengurangan konsumsi cairan pemutih di pabrik klorinasi penyedia air
Pengukuran aliran cairan agresif yang andal dan stabil dalam jangka panjang dengan menggunakan flowmeter elektromagnetik dengan tabung pengukur keramik
Instrumentasi aliran tambahan untuk stasiun pemompaan dari satu sumber
Pengurangan biaya servis: Verifikasi kinerja semua flowmeters dengan satu alat servis tunggal

Latar belakang

Pemasok air Spanyol menyediakan salah satu kota terbesar di negara itu dengan air minum. Air dibersihkan secara menyeluruh di instalasi pengolahan air terlebih dahulu dan kemudian disimpan di reservoir air untuk disuplai ke jaringan distribusi. Sebelum memasuki reservoir air, air minum melewati stasiun klorinasi.

Persyaratan pengukuran

Air didesinfeksi dengan cara pemutihan klorin. Untuk tujuan ini, perusahaan air menambahkan larutan encer dengan natrium hipoklorit (NaClO) ke dalam air, yang menjamin efek desinfektan yang diperpanjang hingga titik suplai air minum. Dosis larutan klorin yang akurat sangat penting untuk mematuhi peraturan air minum rumah tangga dengan memenuhi persyaratan min./max. ambang batas.

Klien sebelumnya menggunakan pengukur aliran elektromagnetik (EMF) dari pesaing. Pengukur aliran ini sering rusak oleh korosi. Pelapis plastik mereka tidak mampu menghadapi tantangan disinfektan yang agresif. Akibatnya, dosis klorin sangat terpengaruh. Flowmeter yang rusak bahkan menyebabkan kebocoran di saluran klorin. Pada akhirnya, dosis klorin hanya didasarkan pada kecepatan dan waktu pemompaan karena pembacaan aliran yang akurat tidak tersedia sama sekali.

Oleh karena itu, pemasok air sangat membutuhkan instrumentasi aliran yang tahan bahan kimia dengan masa pakai yang lama yang memungkinkan dosis larutan natrium hipoklorit yang andal dan stabil dalam jangka panjang. Pada saat yang sama, PDAM bermaksud untuk memperbaiki sistem pemompaan airnya dengan pengukur aliran baru.

Solusi KROHNE

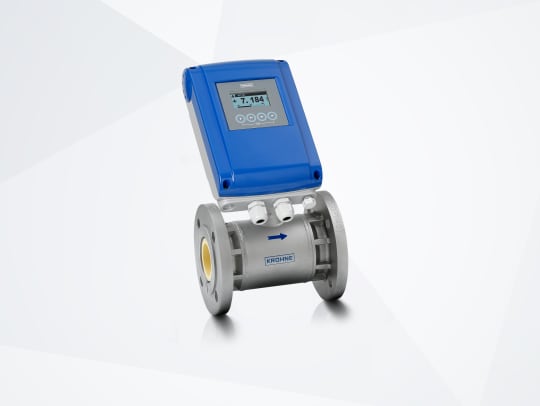

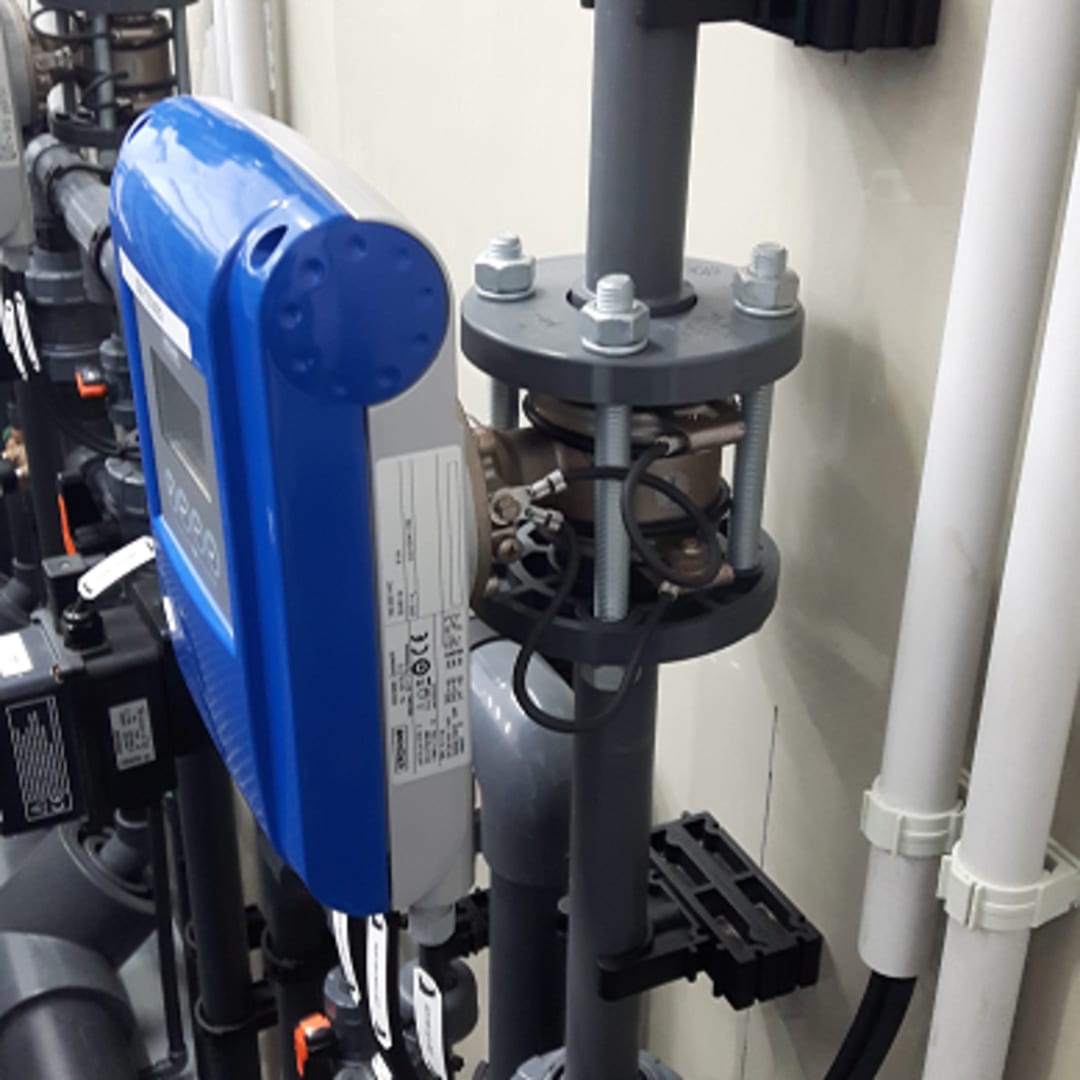

OPTIFLUX 5100 for dosing of sodium hypochlorite solution KROHNE merekomendasikan penggunaan flowmeter elektromagnetik OPTIFLUX 5100 C untuk pengukuran aliran larutan natrium hipoklorit. EMF ini menampilkan tabung pengukur keramik berteknologi tinggi dengan elektroda yang disinter untuk aplikasi yang menuntut dengan bahan kimia yang agresif. Oleh karena itu sangat ideal untuk dosis klorin dalam pengolahan air. Berkat kombinasi unik dari sifat material seperti kekerasan dan penyelesaian permukaan, kekuatan mekanik atau ketahanan terhadap korosi, ini mengungguli semua EMF yang dilapisi secara tradisional. Sebanyak 13 OPTIFLUX 5100 disediakan dalam berbagai ukuran (DN6…25) dengan koneksi sandwich hemat ruang untuk laju aliran yang berbeda mulai dari 200…2000 l/jam.

Selain itu, stasiun pompa untuk air olahan dilengkapi dengan OPTIFLUX 2100 C . Dua unit EMF dilengkapi dengan sambungan flensa dari DN25…50 untuk laju aliran air 350…900 l/jam. Flowmeter untuk aplikasi air umum ini memiliki liner tahan aus dan desain full-bore. Dengan demikian hampir bebas perawatan, yang membuatnya menjadi pengganti yang efektif dari meter air mekanis yang digunakan sebelumnya.

Verifikasi EMF tahunan di tempat dilakukan dengan OPTICHECK Master . Sejak KROHNE, sebagai mitra lama, telah memasok pengukur aliran untuk jaringan distribusi air perusahaan utilitas, klien telah menggunakan alat layanan ini untuk verifikasi perangkat selama beberapa waktu.

Keuntungan pelanggan

Keamanan dan efisiensi proses telah jauh meningkat. Dosis klorin dengan OPTIFLUX 5100 telah dioptimalkan, sehingga mengurangi konsumsi klorin. Penyedia air hanya menambahkan larutan natrium hipoklorit sebanyak yang dibutuhkan. Menentukan jumlah disinfektan dengan perkiraan adalah sesuatu dari masa lalu. Tercapainya penyediaan air minum yang aman sesuai dengan regulasi. Karena tabung pengukur tahan korosi yang dipatenkan, flowmeter KROHNE memberikan masa pakai yang lama dan juga tidak menyebabkan kebocoran, mengurangi risiko bagi staf yang bekerja secara signifikan. Pemeliharaan konstan dan penggantian flowmeter juga tidak lagi menjadi masalah.

Pemasok air juga mendapat manfaat dari pengurangan biaya layanan karena skala ekonomis menggunakan OPTICHECK Master. Karena PDAM telah menggunakan alat servis selama beberapa waktu dan terbiasa dengannya, tidak diperlukan pelatihan tambahan. Semua EMF KROHNE yang berbeda sekarang dapat diperiksa dan diverifikasi dengan satu perangkat. Hal ini memungkinkan PDAM untuk melakukan pelayanan lapangan sendiri. Dengan cara ini, dukungan layanan lapangan dari KROHNE dapat dikurangi, meminimalkan biaya layanan penyedia air.

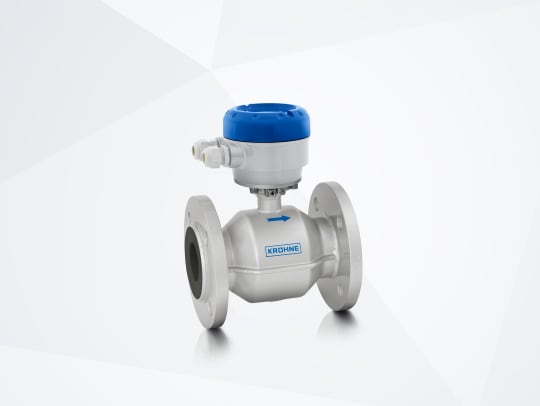

OPTIFLUX 2100

Flowmeter elektromagnetik untuk semua aplikasi air dan air limbah standar

Bahan liner yang tahan bahan kimia
Versi ringkas hingga IP69, versi jarak jauh IP68
Flensa: DN25…1200 / 1…48″, maks. PN40 / ASME Cl 300
4…20 mA, pulsa, frekuensi, status, HART ^®

Ringkasan

OPTIFLUX 2100 adalah flowmeter elektromagnetik (EMF) untuk aplikasi air dan air limbah standar. Ini adalah solusi ideal untuk semua aplikasi aliran umum di mana diperlukan pengukuran aliran yang andal dengan akurasi yang memadai namun tidak terlalu tinggi. Pemasangan di ruang pengukuran yang terkena banjir (konstan) dimungkinkan dengan versi pengenal IP68 / NEMA 6P jarak jauh.

Bahan liner yang tahan aus serta desain lubang penuh tanpa bagian yang bergerak menjadikan OPTIFLUX 2100 pengganti meter air mekanis yang efektif dalam jaringan distribusi air minum. Meter ini menampilkan berbagai persetujuan yang diperlukan untuk pengukuran air minum. Verifikasi penuh di tempat meteran tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar
Opsional untuk pemasangan subsoil dan banjir konstan
Waktu hidup yang terbukti dan tak tertandingi, basis terpasang yang besar
Kalibrasi basah standar
Lapisan PP atau karet keras: cocok untuk bahan kimia dengan konsentrasi rendah
Bukti kerusakan
Akurasi pengukuran standar: ±0,3% atau ±1mm/s dari nilai terukur (MV)
Diagnostik termasuk konduktivitas, kesalahan elektroda, suhu lingkungan dan proses dll.
Desain bore penuh: Tidak ada bagian yang bergerak, tidak ada keausan, tidak ada kehilangan tekanan
Memenuhi standar air minum: ACS, DVGW, NSF, TZW, WRAS dll.
Untuk area berbahaya: ATEX, IECEx, FM, CSA
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Pengukuran aliran dan level pada penyebar pupuk cair

Laporan Aplikasi | Pertanian

Manajemen nutrisi bubur cair yang efektif sejalan dengan peraturan lingkungan
Instrumentasi proses untuk pemerataan pupuk
Pencegahan kehilangan unsur hara dan limpasan pupuk

Pengukuran aliran dan level pada penyebar pupuk cair

Latar belakang

GILI GROUP, produsen mesin pertanian terkemuka di Spanyol, antara lain memproduksi peralatan aplikasi pupuk. Ini termasuk penyebar tangki untuk irigasi pupuk kandang. Tangki pupuk cair ini dilengkapi dengan pompa, pipa selang, dan aplikator untuk penyebaran pupuk yang efektif.

Persyaratan pengukuran

Pupuk organik seperti pupuk kandang sudah tersedia di peternakan, antara lain menyediakan nitrogen yang dibutuhkan untuk produksi tanaman. Namun, jika diterapkan secara berlebihan atau tidak benar, sumber nutrisi organik ini dapat menyebabkan pencemaran nitrat pada tanah dan air tanah, berpotensi merusak sumber air minum. Dengan cara yang sama, amonia (NH ₃ ) dapat dilepaskan jika bubur kotoran secara terbuka terkena sinar matahari dan angin, mempengaruhi kesehatan masyarakat dan lingkungan.

Sesuai dengan peraturan lingkungan UE, Keputusan Kerajaan Spanyol 980/2017 menetapkan bahwa pupuk hanya diterapkan oleh sistem penyebar tertentu yang memungkinkan petani memenuhi nilai batas nitrogen yang dituangkan ke ladang dan untuk meminimalkan emisi amonia dan gas berbahaya lainnya ke dalam tanah. atmosfer. Petani diminta untuk mengontrol jumlah bubur yang digunakan.

Untuk membantu produsen tanaman memenuhi persyaratan ini dan menerapkan pupuk kandang dan air secara efisien dan seragam, produsen peralatan mulai melengkapi penyebar pupuk cair mereka dengan instrumentasi proses.

Solusi KROHNE

Produsen peralatan pertanian telah melengkapi penyebar tangki mereka dengan flowmeter elektromagnetik OPTIFLUX 2100 dan pemancar level radar terpandu (TDR) OPTIFLEX 1100 untuk pemantauan kotoran. Kedua alat pengukur memiliki solusi yang hemat biaya namun tangguh dan andal serta memiliki rekam jejak dalam aplikasi pupuk kandang selama bertahun-tahun.

OPTIFLUX 2100 menampilkan bahan pelapis karet tahan aus yang memberikan ketahanan kimiawi yang cukup terhadap bubur kotoran. Itu dipasang dengan flensa (DN150) ke dalam pipa yang menghubungkan tangki dengan pipa selang aplikator. Laju aliran pupuk kandang yang diberikan ke lahan diukur secara kontinyu. Pembacaan ditransmisikan ke sistem PLC di traktor. Dengan cara ini, laju alir berfungsi sebagai variabel kontrol untuk mengelola aplikasi pupuk kandang secara otomatis melalui sistem takaran. Menggunakan pengukur kecepatan GPS terintegrasi dengan sistem PLC, penyebaran kotoran dikendalikan sesuai dengan kecepatan kendaraan. Sebagai parameter kontrol tambahan, pemancar level OPTIFLEX 1100 yang hemat biaya dipasang di atas tangki untuk melihat level kotoran yang masih tersedia.

Flow and level measurement on a liquid manure spreader

Flow measurement of liquid manure with the OPTIFLUX 2100

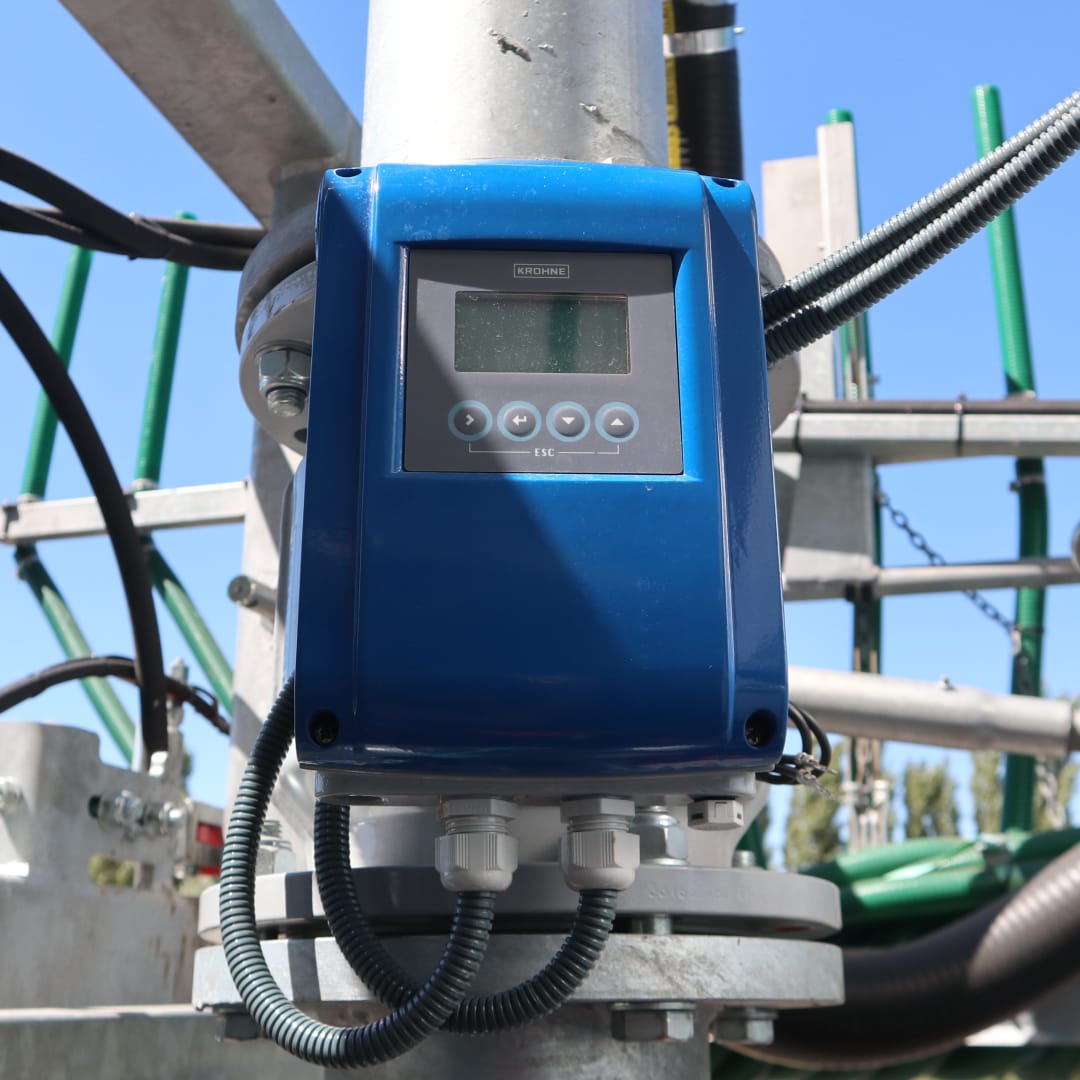

KROHNE flowmeter installed on liquid manure spreader

Keuntungan pelanggan

Pengukuran aliran yang andal dengan OPTIFLUX 2100 memungkinkan penggunaan nutrisi dengan cara yang paling ekonomis dan memfasilitasi pencatatan jumlah pupuk yang diberikan. Dengan cara ini, flowmeter KROHNE berkontribusi pada pengelolaan pupuk yang efisien sesuai dengan peraturan. Produsen tanaman dimungkinkan untuk mencocokkan aplikasi nitrogen dengan serapan tanaman. Ini dicapai dengan hanya menggunakan pupuk kandang dalam jumlah yang diperlukan untuk memenuhi target hasil panen. Kehilangan unsur hara dengan limpasan permukaan dan pencucian dasar nitrat dapat dicegah. Hal ini pada gilirannya menyebabkan berkurangnya jumlah emisi amonia dan polusi air.

Pemancar tingkat OPTIFLEX 1100 yang hemat biaya memastikan bahwa pasokan kotoran diawasi sepanjang waktu, mencegah pengeringan tangki dan gangguan proses yang tidak direncanakan. Sebagai vendor instrumentasi utama, KROHNE juga dapat menyediakan sensor untuk konduktivitas induktif jika diminta. Nilai pengukuran ini memungkinkan informasi tambahan tentang kandungan nitrogen bubur di dalam tangki.

Melengkapi produk susu keju dengan instrumen flow, level, dan analisis

Laporan Aplikasi | makanan & Minuman

Otomasi tempat produksi keju premium
Memberikan informasi tentang berbagai operasi pabrik – mulai dari penerimaan susu mentah hingga persiapan keju hingga sterilisasi dan pengelolaan air limbah
Manajemen proyek lintas perusahaan dan lintas negara untuk memenuhi persyaratan pelanggan tepat waktu

Melengkapi produk susu keju dengan instrumen flow, level, dan analisis

Latar belakang

Royal-Aware, bisnis Belanda milik keluarga, berspesialisasi dalam pematangan, pemotongan, pembungkusan, penyimpanan, transportasi, dan penjualan keju dan produk makanan lainnya. Dengan ambisi untuk menjadi mitra rantai pasokan nilai terbaik dalam bisnis makanan dan pertanian di Eropa, perusahaan juga memulai produksi kejunya sendiri pada tahun 2015. Pabrik keju canggih mereka di Heerenveen, Belanda, memungkinkan Royal- Sadar untuk mengembangkan hingga 80 resep khusus dan menyediakan produk keju yang dibuat khusus untuk pelanggan. Produk susu keju memiliki kapasitas produksi hingga 100.000 t/tahun.

Persyaratan pengukuran

Manajemen dan rekayasa proyek yang lengkap dilakukan oleh Royal-Aware sendiri, mulai konstruksi pada tahun 2013. Teknologi proses dan komponen dipasok oleh beberapa pemasok sesuai dengan spesifikasi perusahaan. Sehubungan dengan teknologi pengukuran proses, hanya mitra dengan banyak pengalaman dalam kerja sama lintas perusahaan dan lintas negara yang dapat memenuhi permintaan tepat waktu. Berbagai tugas pengukuran di area pabrik yang berbeda harus dikuasai:

Penanganan cairan pada penerimaan susu mentah dan selama persiapan susu keju
Memantau proses CIP
Mengontrol pembuangan air limbah

Antara lain, ditetapkan bahwa instrumentasi proses diproduksi menggunakan bahan yang sesuai dengan peraturan EC 1935/2004 serta sambungan higienis khusus industri. Untuk komunikasi digital dengan PLC, sebagian besar instrumentasi wajib memiliki kemampuan PROFIBUS ^® DP.

Solusi KROHNE

KROHNE terpilih sebagai vendor instrumen utama untuk melengkapi berbagai proses produksi dan tambahan dengan flowmeter, pemancar level, dan sensor analitik.

Konsep proyek yang dipikirkan dengan matang mulai dari konsultasi, instrumentasi, integrasi, layanan, dan dukungan di tempat memberikan skala yang menguntungkan KROHNE. Aplikasi utama berikut menjadi fokus perhatian:

Penerimaan susu mentah

Untuk menentukan jumlah susu mentah yang dikirim oleh kapal tanker jalan raya, dermaga penerimaan susu mentah dilengkapi dengan meter aliran elektromagnetik (EMF) OPTIFLUX 6300 . Mengingat lingkungan luar ruangan, perangkat tersebut dilengkapi dengan isolasi untuk menjamin suhu susu yang stabil pada titik pengukuran.

Persiapan susu keju

Sebelum susu mentah dapat dimasukkan ke dalam lini produksi, susu harus disiapkan sesuai kebutuhan. Ini termasuk pemisahan, standardisasi dan pasteurisasi.

Pemisahan:

Pada langkah pertama, susu mentah yang dikirim dipisahkan menjadi susu skim dan lemak. Untuk memantau aliran secara akurat, meter aliran massa OPTIMASS 7300 C Coriolis dipasang setelah pemisah.

Standardisasi:

Selanjutnya dibuatlah keju susu, yaitu susu skim yang telah distandarisasi kadar lemak yang diinginkan sesuai dengan resep keju yang dipilih. Ini melibatkan dosis yang akurat dari susu skim dan krim penuh dalam jumlah besar.

KROHNE menyediakan dua OPTIMASS 2300 untuk sistem takaran. Pengukur aliran massa Coriolis tabung lurus kembar dalam baja tahan karat dipasang dengan sambungan flensa aseptik (DIN 11864-2) ke dalam garis takaran vertikal sebelum tangki.

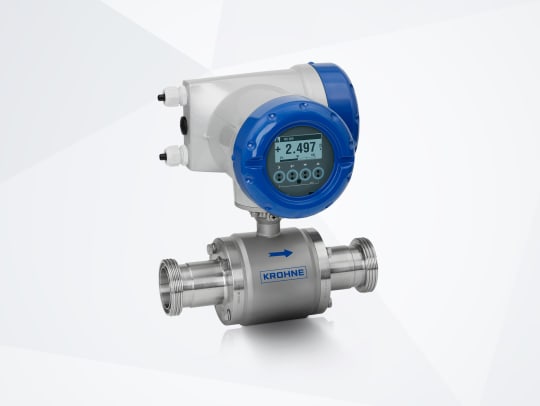

OPTIFLUX 6300 EMF dipasang setelah sistem pemberian dosis untuk mengontrol susu keju yang diangkut ke pasteurisasi susu.

Pasteurisasi:

Dalam flash pasteurisasi, susu keju diperlakukan dengan lembut untuk memperpanjang umur simpannya. Selama proses ini, air panas disirkulasikan pada suhu yang diatur menggunakan sistem pelat penukar panas dan uap, sambil mempertahankan suhu konstan. Di bagian pemanasan, susu keju dipanaskan dalam aliran balik dan dibawa ke suhu pasteurisasi:

Mesin pasteurisasi dilengkapi dengan OPTIFLUX 6300 untuk mengontrol jumlah susu keju yang mengalir melalui sistem.
Untuk menjaga konsentrasi ionik dalam kondensat di bawah batas tertentu, konduktivitas dalam rangkaian suplai diukur dengan sensor konduktivitas konduktif OPTISENS COND 1200 . Sensor dipasang ke refluks kondensat dan dilengkapi dengan konverter sinyal MAC 100 .

sistem CIP

Untuk memastikan keamanan pabrik dan produk serta untuk mematuhi peraturan, perusahaan susu mengoperasikan sistem pembersihan tangki penyimpanan, stasiun dosis, dan jalur CIP yang komprehensif. Setiap area membutuhkan pemantauan yang konsisten.

Antara lain KROHNE

lengkapi tangki yang menyimpan agen terkonsentrasi dengan pemancar level OPTIFLEX 2200 C untuk memastikan manajemen stok yang andal
memasok unit OPTIFLUX 6300 yang sangat kecil memungkinkan dosis yang tepat dari bahan pembersih kaustik ke dalam sirkuit CIP
menyediakan banyak unit EMF OPTIFLUX 6300 untuk jalur CIP untuk memungkinkan pemantauan dan kontrol proses CIP yang andal.

Pengelolaan air limbah

Bekerja sama dengan perusahaan pengolah susu yang berdekatan, Royal-Aware mengoperasikan fasilitas untuk mengolah air limbah susu dari produksi keju. Sebelum efluen dibuang ke fasilitas pengolahan, harus terus dipantau kualitas dan kuantitasnya. KROHNE menyediakan flowmeters yang sesuai serta instrumen analitik:

Untuk mengontrol nilai pH pada efluen digunakan sensor pH SMARTPAT pH 8150 . Sensor dipasang pada pipa efluen vertikal. Karena pemancar terintegrasi, tidak diperlukan pemancar eksternal karena sensor terhubung langsung ke ruang kontrol.
Aliran volume air limbah susu dipantau oleh flowmeter elektromagnetik OPTIFLUX 2100 W . Dengan linernya yang kokoh dan tahan bahan kimia, meteran ini sangat cocok untuk aplikasi ini.

Conductivity measurement with the OPTISENS COND 1200 an MAC100 signal converter

Flow measurement at the raw milk reception with the OPTIFLUX 6300

Flow measurement of dairy wastewater with the OPTIFLUX 2100 W

pH measurement of effluent with the SMARTPAT pH 8150

Milk pasteurisation with the OPTIFLUX 6300 C Milk standardisation with the OPTIMASS 2300 C

Keuntungan pelanggan

Perangkat KROHNE memastikan otomatisasi tingkat tinggi dari proses terpenting pelanggan – mulai dari penerimaan susu mentah hingga pembuangan air limbah. Semua spesifikasi pelanggan dipertimbangkan dan disediakan sesuai permintaan, membantu Royal-Aware memulai produksi tepat waktu. Manfaat Royal-Aware dari pemasok sumber tunggal KROHNE. Memiliki hanya satu narahubung untuk dukungan dan layanan di tempat, memudahkan pelanggan untuk menyelesaikan masalah terkait aplikasi dengan cepat di masa mendatang.

Kunci keberhasilannya adalah konsep proyek yang dipikirkan dengan matang dan kerja sama yang erat (antar perusahaan dan negara) antara KROHNE sebagai penyedia layanan penuh untuk teknologi pengukuran, Royal-Aware sebagai pelanggan akhir serta berbagai kontraktor. Proyek kompleks ini sekali lagi menambah keahlian aplikasi KROHNE yang luas dan pengalaman bertahun-tahun dalam industri makanan dan minuman.

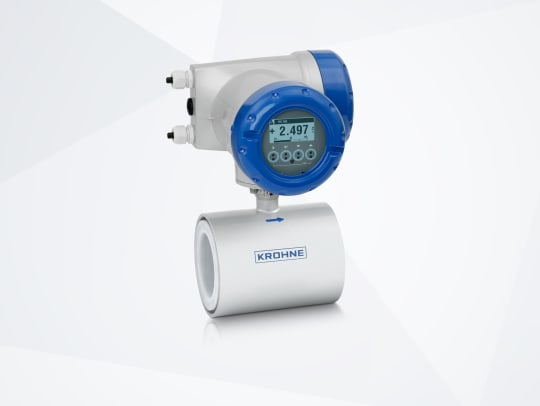

OPTIFLUX 1300

Flowmeter elektromagnetik untuk aplikasi OEM, sistem dosis, dan skid kompak

Pengukuran aliran ekonomis cairan (≥5 μS/cm) dengan kandungan padat (≤70%)
-25…+120°C / -13…+248°F
Desain bergaya wafer: DN10…150 / ⅜…6″, maks. PN40 / ASME Cl 300
3 x 4…20 mA, HART ^® , Modbus, FF, Profibus-PA/DP, PROFINET

Ringkasan

OPTIFLUX 1300 adalah flowmeter elektromagnetik (EMF) dengan desain gaya wafer yang ringan. Meter adalah solusi ekonomis untuk aplikasi dengan cairan konduktif (≥ 5 μS/cm) dan kandungan padat yang lebih tinggi (hingga 70%). Berbeda dengan OPTIFLUX 1100 , OPTIFLUX 1300 menawarkan akurasi yang lebih baik. Flowmeter sudah memenuhi tuntutan banyak aplikasi di berbagai industri. Ini telah memantapkan dirinya sebagai solusi pilihan untuk aplikasi permesinan OEM, sistem dosis, selip kompak, sistem penanganan bahan kimia atau pompa dan sistem pemadam kebakaran.

OPTIFLUX 1300 dilengkapi lapisan PFA yang diperkuat dan elektroda Hastelloy ^® yang menjamin ketahanan kimia yang sangat baik dan rentang suhu yang luas (hingga +120°C / +248°F). EMF tidak memiliki bagian bergerak internal, tidak memerlukan perawatan dan tidak peka terhadap getaran. Muncul dengan berbagai opsi komunikasi digital dan disetujui untuk digunakan di area berbahaya. Verifikasi penuh flowmeter di tempat tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio turndown: 1000:1)
Desain gaya wafer (“sandwich”) yang ringan dan kompak untuk pemasangan hemat ruang
Akurasi pengukuran standar: ±0,3% atau ±1mm/s dari nilai terukur (MV)
Sensor ekstensif dan diagnostik proses (termasuk NE 107)
Liner PFA yang diperkuat: Permukaan halus, ketahanan kimia yang sangat baik
Penampang pipa tanpa batasan untuk bubur dengan partikel padat non abrasif
Tidak diperlukan perawatan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Ringkasan

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio turndown: 1000:1)
Desain gaya wafer (“sandwich”) yang ringan dan kompak untuk pemasangan hemat ruang
Akurasi pengukuran standar: ±0,3% atau ±1mm/s dari nilai terukur (MV)
Sensor ekstensif dan diagnostik proses (termasuk NE 107)
Liner PFA yang diperkuat: Permukaan halus, ketahanan kimia yang sangat baik
Penampang pipa tanpa batasan untuk bubur dengan partikel padat non abrasif
Tidak diperlukan perawatan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Umum

Aplikasi air yang lebih menuntut (air minum, mentah, air asin, air limbah, air panas dan dingin)
Pengukuran fiskal (transfer hak asuh)

Industri air dan air limbah

Abstraksi dan irigasi
Pemantauan jaringan distribusi
Sirkulasi air dan sistem pengolahan

Industri pertanian

Lumpur, pupuk kandang, lumpur, bubur

Mesin dan peralatan (industri OEM)

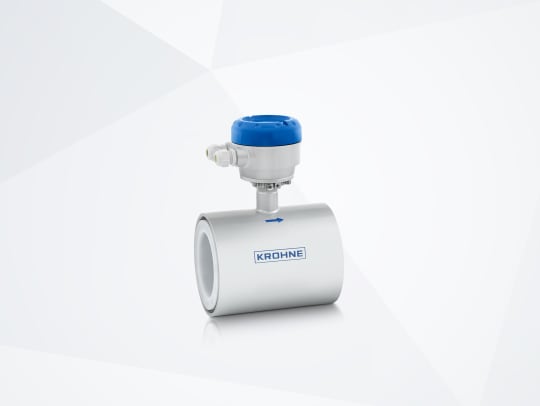

OPTIFLUX 1000

Sensor aliran elektromagnetik untuk kombinasi dengan konverter sinyal IFC 050, IFC 100 dan IFC 300

Desain sandwich dengan penampang pipa bebas
Ukuran koneksi: DN10…150 / ⅜…6″
Liner: PFA yang diperkuat

Ringkasan

OPTIFLUX 1000 adalah sensor aliran elektromagnetik. Dikombinasikan dengan konverter sinyal IFC 050 , IFC 100 atau IFC 300 ini membentuk flowmeters elektromagnetik OPTIFLUX 1050 , OPTIFLUX 1100 dan OPTIFLUX 1300 untuk air dan media konduktif non-abrasif lainnya serta aplikasi mesin OEM.

Tergantung pada konfigurasi perangkat yang dipilih

Informasi Umum

Tipe produk	Komponen aliran/peralatan bantu
Nama keluarga produk	OPTIFLUX

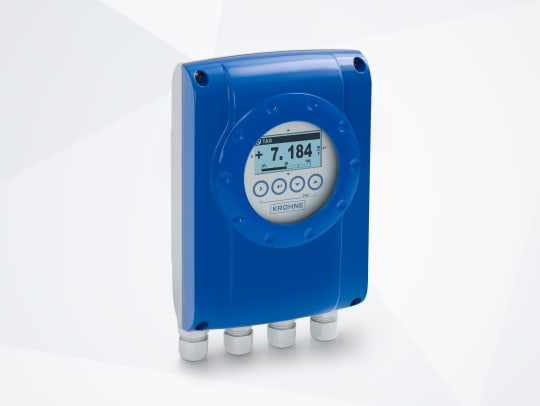

Pemosisian produk	Untuk kombinasi dengan konverter sinyal IFC 050, IFC 100 dan IFC 300
Prinsip pengukuran	Elektromagnetik

OPTIFLUX 2100

Flowmeter elektromagnetik untuk semua aplikasi air dan air limbah standar

Bahan liner yang tahan bahan kimia
Versi ringkas hingga IP69, versi jarak jauh IP68
Flensa: DN25…1200 / 1…48″, maks. PN40 / ASME Cl 300
4…20 mA, pulsa, frekuensi, status, HART ^®

OPTIFLUX 2100

Flowmeter elektromagnetik untuk semua aplikasi air dan air limbah standar

Bahan liner yang tahan bahan kimia
Versi ringkas hingga IP69, versi jarak jauh IP68
Flensa: DN25…1200 / 1…48″, maks. PN40 / ASME Cl 300
4…20 mA, pulsa, frekuensi, status, HART ^®

Ringkasan

Pengukuran aliran dua arah pada rentang dinamis yang lebar
Opsional untuk pemasangan subsoil dan banjir konstan
Waktu hidup yang terbukti dan tak tertandingi, basis terpasang yang besar
Kalibrasi basah standar
Lapisan PP atau karet keras: cocok untuk bahan kimia dengan konsentrasi rendah
Bukti kerusakan
Akurasi pengukuran standar: ±0,3% atau ±1mm/s dari nilai terukur (MV)
Diagnostik termasuk konduktivitas, kesalahan elektroda, suhu lingkungan dan proses dll.
Desain bore penuh: Tidak ada bagian yang bergerak, tidak ada keausan, tidak ada kehilangan tekanan
Memenuhi standar air minum: ACS, DVGW, NSF, TZW, WRAS dll.
Untuk area berbahaya: ATEX, IECEx, FM, CSA
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Umum

Semua aplikasi air dan air limbah standar

Industri air dan air limbah

Abstraksi dan irigasi
Pemantauan jaringan distribusi
Instalasi pengolahan air (air baku, air minum, bahan kimia perawatan)
Jaringan air limbah
Sistem pembuangan limbah gabungan dan terpisah
Air badai meluap (SWO)
instalasi pengolahan air limbah perkotaan
Tanaman desalinasi (air laut, permeat, air asin)

Industri besi, logam dan baja, kimia dan industri proses lainnya

Air industri (air proses atau produksi, air pendingin, air umpan boiler, dll.)
Pengumpulan air limbah industri, pengolahan dan arus balik
Air ballast, air injeksi dll.

Mendeteksi kebocoran cairan pendingin di tanur sembur

Laporan Aplikasi | Logam & Pertambangan

Perlindungan lapisan tungku dan cangkang melalui sistem pendingin internal
Pengukuran aliran elektromagnetik dari air yang dimurnikan secara kimia
Sistem pemantauan kebocoran canggih dengan lebih dari 530 flowmeters

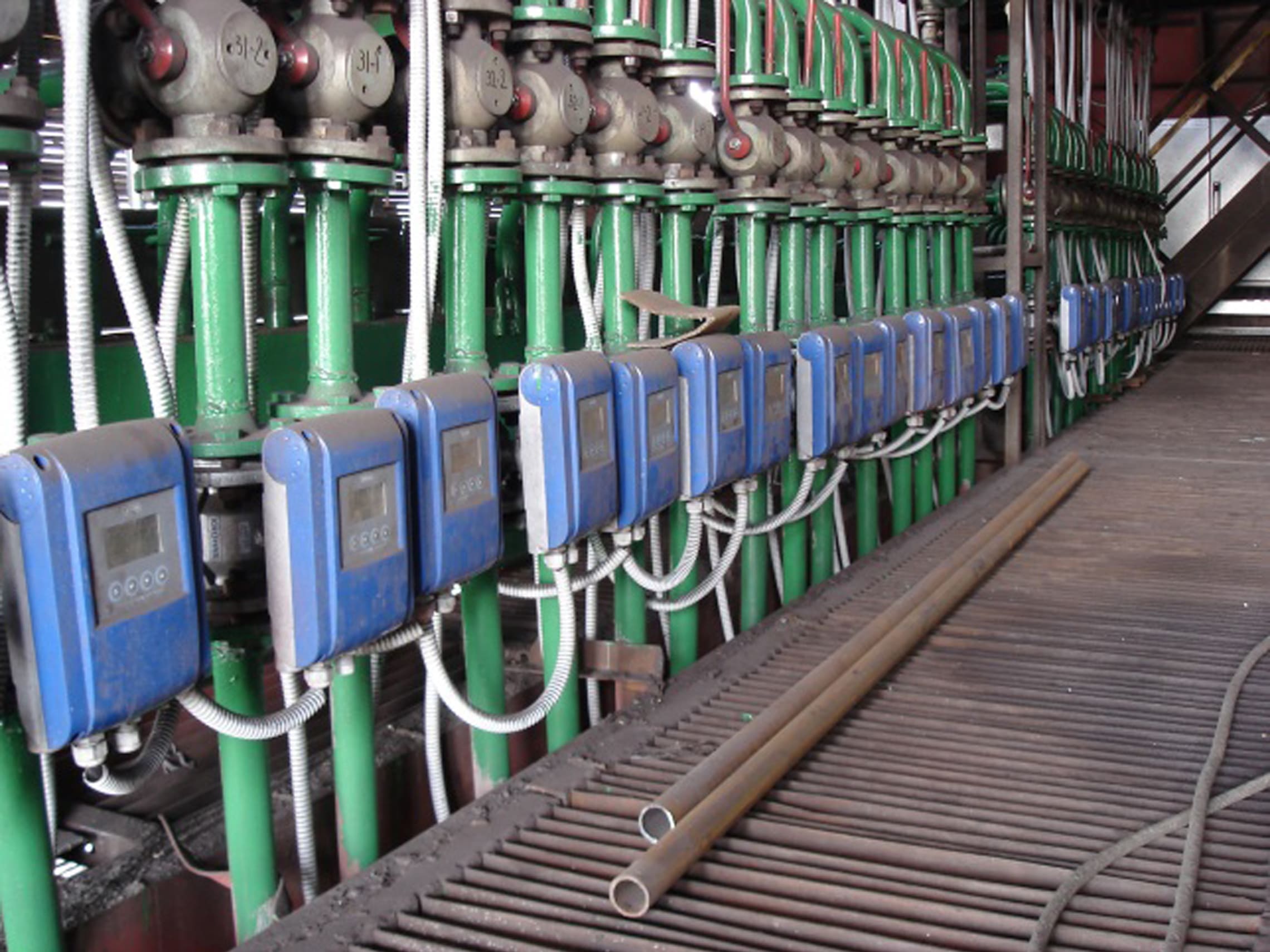

Mendeteksi kebocoran cairan pendingin di tanur sembur

Latar belakang

PJSC Yenakiieve Iron and Steel Works (EMZ), anak perusahaan dari perusahaan baja dan pertambangan internasional Metinvest, adalah salah satu perusahaan metalurgi terkemuka di Ukraina. Fasilitas produksi perusahaan terdiri dari tiga tanur sembur, pabrik pembuatan baja BOF (Basic Oxygen Furnace) dengan tiga unit BOF, dua mesin continuous casting dan tiga rolling mill.

Untuk meningkatkan kapasitas produksi logam panas menjadi 3 juta ton per tahun, EMZ telah melakukan investasi besar dalam beberapa tahun terakhir. Salah satu bagian dari investasi ini didedikasikan untuk menyelesaikan rekonstruksi dua dari tiga tanur sembur, menjadikannya yang paling efisien di Ukraina.

Persyaratan pengukuran

Dengan latar belakang rekonstruksi itu, sirkuit pendingin loop tertutup diimplementasikan jauh ke dalam tungku untuk mencegah cangkang dan lapisannya dari kepanasan dan terbakar. Sistem pendingin ini diisi dengan air yang dimurnikan secara kimia dengan konduktivitas 1400…1600 μSm/cm ( μmho/cm). Media pendingin memiliki laju aliran volume hingga 10 m/s / 32,8 ft/s pada tekanan 6…12 barg / 87…174 psig. Suhu cairan bervariasi antara 40 °C…60 °C / 104 °F…140 °F, tetapi dapat mencapai setinggi 104 °C / 219 °F di beberapa tempat.

Mengingat potensi ledakan air yang bersentuhan dengan bahan peleburan cair di tungku, pemantauan kebocoran yang andal yang mencegah masuknya air ke atmosfer bersuhu tinggi seringkali lebih dari 2000 °C / 3630 °F sangat penting untuk keselamatan pabrik dan karyawannya. Untuk menerapkan sistem pemantauan kebocoran yang canggih, pelanggan membutuhkan sejumlah besar alat pengukur aliran. Instrumen harus melakukan pengukurannya dengan sangat akurat dan dapat diulang untuk mendeteksi setiap perubahan aliran volume pendingin pada tahap paling awal. Flowmeter wajib memiliki sertifikat MPA (Metrological Pattern Approval) untuk alat ukur.

Solusi KROHNE

Detecting the leakage of coolant in a blast furnace Karena EMZ telah berhasil menggunakan flowmeters KROHNE dalam sistem pendinginan panci mesin pengecoran kontinu, mereka juga menemukan OPTIFLUX 2100 C sebagai solusi yang tepat untuk aplikasi ini. Sistem kontrol deteksi kebocoran dilengkapi dengan lebih dari 530 unit flowmeter elektromagnetik di DN 32/1¼”, DN 40/1 ½”, DN 50/2″ dan DN 80/3″. Instrumen dipasang di saluran pendingin pendingin tanur sembur, zona tuyere serta perapian dan dasar tanur sembur, mengukur perbedaan antara suplai dan pengembalian. Pembacaan OPTIFLUX 2100 C ditransmisikan ke sistem kontrol otomatis melalui komunikasi HART 4…20 mA. Setiap kali perbedaan laju aliran volume melebihi batas tertentu, alarm dipicu.

Keuntungan pelanggan

Flowmeter OPTIFLUX 2100 C sepenuhnya memenuhi tuntutan tinggi EMZ dalam hal kualitas, keandalan, dan pengulangan. Jumlah yang sangat besar lebih dari 530 flowmeter OPTIFLUX 2100 C memungkinkan pelanggan untuk menerapkan sistem pemantauan kebocoran yang paling canggih. Karena cairan pendingin hanya berjarak beberapa sentimeter dari bahan cair yang dipanaskan secara berlebihan, OPTIFLUX 2100 adalah kunci untuk menghambat perkembangan ledakan oksigen dan hidrogen yang disebabkan oleh kebocoran cairan pendingin. Dengan demikian, flowmeter KROHNE memainkan peran penting dalam menjaga keamanan proses.

Fungsi diagnostik OPTIFLUX 2100 adalah keunggulan khusus di sini. Konverter IFC 100 dari OPTIFLUX dapat memeriksa kinerja sensor serta fungsinya sendiri. Ini memberikan informasi tentang kondisi proses, masalah dengan konduktivitas media atau suhu serta kesalahan elektroda.

EMZ juga mendapat manfaat dari manajemen proyek yang bijaksana yang memungkinkan KROHNE memenuhi tanggal pengiriman yang diinginkan selama enam minggu untuk 260 unit flowmeter pertama.

OPTIFLUX 1050

Flowmeter elektromagnetik untuk aplikasi dasar dengan cairan konduktif

Lihat produk

OPTIFLUX 1100 C Pengukur aliran elektromagnetik – Versi ringkas

OPTIFLUX 1050

Flowmeter elektromagnetik untuk aplikasi dasar dengan cairan konduktif

Pengukuran aliran cairan yang hemat biaya (≥5 μS/cm) hingga +120°C / +248°F
Isolasi ekstra elektronik untuk digunakan di area dengan kelembapan tinggi
Desain bergaya wafer: DN10…150 / ⅜…6″, maks. PN40 / ASME Cl 300
4…20 mA, pulsa, frekuensi, status, HART ^® , Modbus

Ringkasan

OPTIFLUX 1050 adalah pengukur aliran elektromagnetik (EMF) hemat biaya dengan desain gaya wafer yang ringan. Meter ini adalah solusi yang sangat ekonomis untuk aplikasi sederhana dengan cairan konduktif (≥ 5 μS/cm) yang melibatkan kandungan padat rendah (hingga 10%). Ini terutama mencakup aplikasi dalam air, air limbah, aplikasi seluler, pertanian, atau pemadam kebakaran di mana akurasi yang sangat tinggi, diagnostik ekstensif, atau berbagai opsi komunikasi bukan prioritas. Isolasi ekstra perangkat elektronik dan housing membuat EMF ini juga cocok untuk digunakan di area dengan kelembapan ekstrem.

OPTIFLUX 1050 dilengkapi lapisan PFA yang diperkuat dan elektroda Hastelloy ^® yang menjamin ketahanan kimia yang sangat baik dan rentang suhu yang luas (hingga +120°C / +248°F). EMF tidak memiliki bagian bergerak internal, tidak memerlukan perawatan dan tidak peka terhadap getaran. Dilengkapi dengan output arus (termasuk HART ^® ) atau output pulsa/frekuensi aktif dan Modbus. Verifikasi penuh EMF di tempat tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar
Desain gaya wafer (“sandwich”) yang ringan dan kompak untuk pemasangan hemat ruang
Liner PFA yang diperkuat: Permukaan halus, ketahanan kimia yang sangat baik
Desain bore penuh: Tidak ada bagian yang bergerak, tidak ada keausan, tidak ada kehilangan tekanan
Akurasi pengukuran standar: ±0,5% atau ±1 mm/s dari nilai terukur (MV)
Tidak diperlukan perawatan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Pengukuran aliran dan konsentrasi untuk pengentalan lumpur otomatis

Catatan Aplikasi | Air & Air Limbah

Kontrol loop untuk dosis flokulan yang efisien di clarifier sekunder
Pengukuran total padatan dan aliran hanya dengan satu instrumen
Peningkatan stabilitas proses berkat pencegahan flotasi lumpur yang efektif

Pengukuran aliran dan konsentrasi untuk pengentalan lumpur otomatis

Latar belakang

Dalam pengolahan air limbah biologis, lumpur terapung dapat terbentuk di penjernih sekunder dalam keadaan tertentu. Untuk memastikan bahwa ini tidak masuk ke dalam proses dan mencemari air limbah yang dimurnikan, lumpur harus diolah dengan cepat. Instalasi pengolahan air limbah di Swiss timur bergantung pada penggunaan flokulan yang ditargetkan untuk mencegah flotasi lumpur.

Persyaratan pengukuran

Di masa lalu, operator menggunakan analisis laboratorium terhadap kandungan total padatan (TS) yang dikombinasikan dengan pengukuran aliran elektromagnetik untuk menentukan kebutuhan flokulan. Namun, ini adalah tugas yang sangat melelahkan. Pengambilan sampel untuk analisis laboratorium membutuhkan upaya manual yang cukup besar. Selain itu, selalu ada keterlambatan dalam memperoleh hasil. Flowmeter elektromagnetik konvensional (EMF), di sisi lain, pemeliharaannya terlalu tinggi untuk aplikasi ini, karena lumpur encer mengendap di elektroda seperti lapisan lemak, yang berarti EMF harus dibersihkan secara teratur. Pelanggan ingin mengotomatisasi pengolahan lumpur agar dapat menggunakan flokulan dengan lebih efisien. Ini membutuhkan pengukuran aliran yang berkelanjutan dan bebas perawatan, serta pengukuran konsentrasi inline secara real time.

Solusi KROHNE

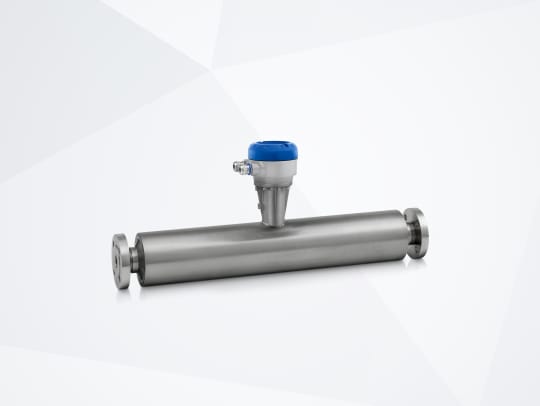

KROHNE merekomendasikan penggunaan OPTIMASS 7400 C. Flowmeter massa Coriolis mengukur aliran dan densitas dalam satu instrumen. Alat pengukur menentukan konsentrasi TS berdasarkan kepadatan. Hal ini dilakukan dengan mengidentifikasi rasio air terhadap lumpur, yaitu densitas proses yang diukur dicocokkan dengan nilai densitas awal air dan lumpur yang diprogramkan ke dalam coriolis meter. Untuk mengkompensasi perubahan densitas kedua media karena suhu yang berbeda-beda, flowmeter juga dilengkapi dengan sensor suhu terintegrasi. Versi perangkat dengan tabung pengukur titanium dipilih untuk memungkinkan pengukuran kerapatan yang optimal. Alat ukur dipasang langsung pada pipa yang diruncingkan dari DN 80 sampai dengan DN 50. Ukuran alat ukur adalah DN40 yang berada di bawah ukuran flange (DN 50). OPTIMASS 7400 mengirimkan aliran dan konsentrasi ke PLC melalui dua output arus.OPTIFLUX 1050 C elektromagnetik flowmeter (EMF) untuk menutup loop kontrol. EMF (DN 15) mentransmisikan laju alir flokulan ke PLC.

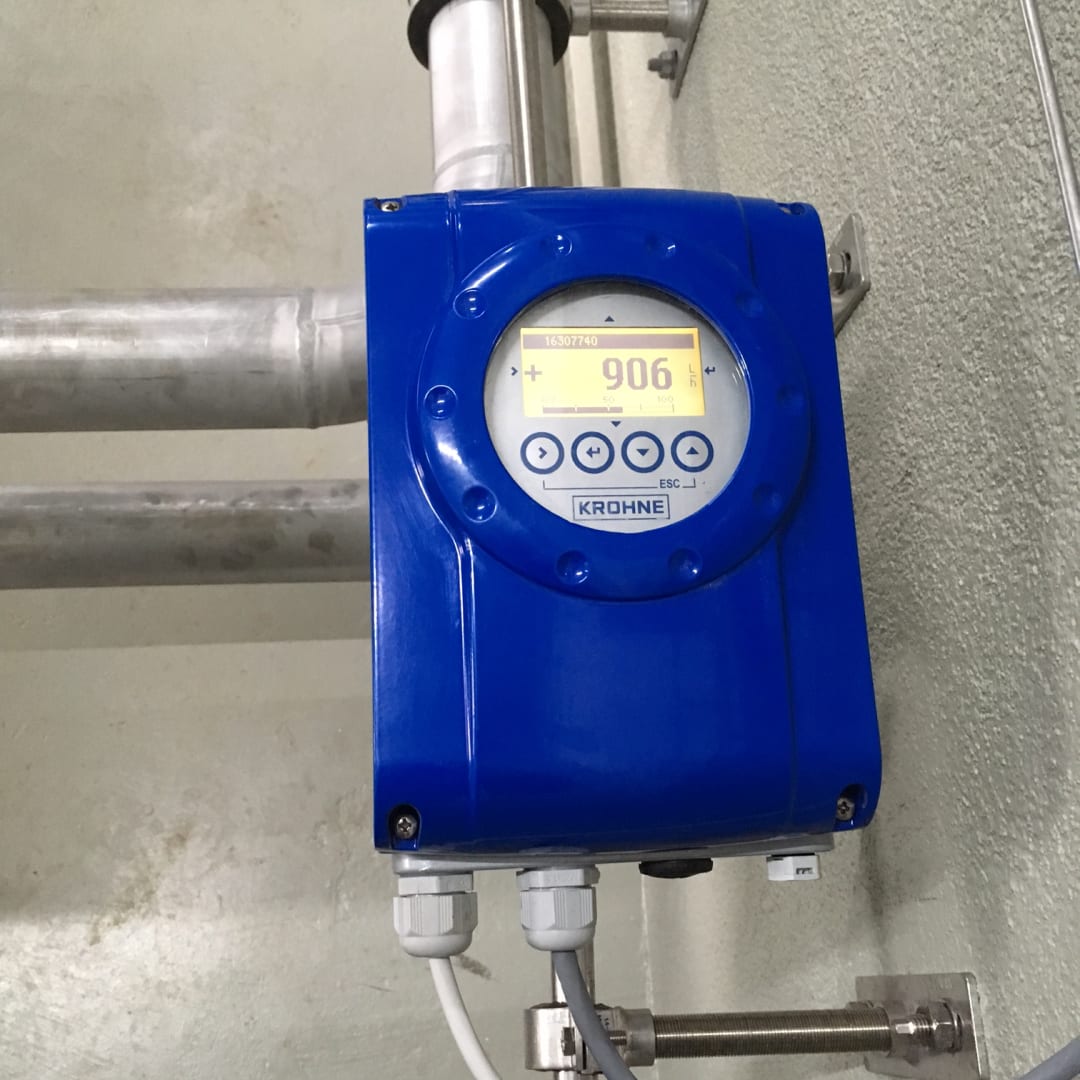

Flocculant measurement with the OPTIFLUX 1050

Keuntungan pelanggan

Berkat pengukuran inline gabungan dari konten dan aliran TS, pelanggan sekarang dapat mengondisikan lumpur dengan flokulan secara optimal. Dosis yang optimal berarti stabilitas proses yang lebih besar, dan flotasi lumpur tidak lagi terjadi, yang membuat operasi menjadi lebih stabil dan efisien. Selain itu, penghematan dapat dilakukan pada biaya flokulan karena overdosis sekarang sudah menjadi masa lalu.

Sepanjang masa layanan, pelanggan juga dapat menikmati penghematan biaya yang cukup besar berkat keandalan proses yang tinggi dan sistem bebas perawatan. Dibandingkan dengan solusi konvensional dengan dua alat pengukur individual untuk aliran dan TS, atau satu pengukuran aliran dan analisis online ekstra dari konten TS di laboratorium, penggunaan OPTIMASS 7400 tidak memerlukan biaya bagi pelanggan.

OPTIFLUX 1100

Flowmeter elektromagnetik untuk aplikasi umum dengan cairan konduktif

Lihat produk

OPTIFLUX 1300 C Pengukur aliran elektromagnetik – Versi ringkas

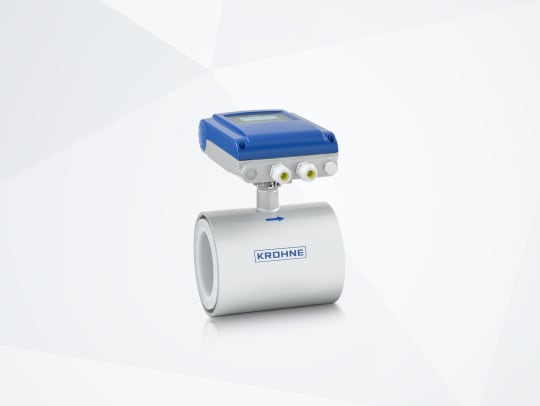

OPTIFLUX 1100

Flowmeter elektromagnetik untuk aplikasi umum dengan cairan konduktif

Pengukuran aliran ekonomis cairan (≥5 μS/cm) dengan kandungan padat (≤10%)
-25…+120°C / -13…+248°F
Desain bergaya wafer: DN10…150 / ⅜…6″, maks. PN40 / ASME Cl 300
4…20 mA, pulsa, frekuensi, status, HART ^®

Ringkasan

OPTIFLUX 1100 adalah pengukur aliran elektromagnetik (EMF) hemat biaya dengan desain gaya wafer yang ringan. Meter adalah solusi ekonomis untuk aplikasi umum dengan cairan konduktif (≥5 μS/cm) dan kandungan padat yang lebih rendah (hingga 10%). Berbeda dengan perangkat dasar OPTIFLUX 1050 , OPTIFLUX 1100 menawarkan akurasi yang lebih baik. Sangat cocok untuk digunakan di berbagai industri – mulai dari air, air limbah, dan aplikasi seluler hingga pembuatan mesin (OEM), pertanian, dan utilitas hingga pemadam kebakaran.

OPTIFLUX 1100 memiliki lapisan PFA yang diperkuat dan elektroda Hastelloy ^® yang menjamin ketahanan kimia yang sangat baik dan rentang suhu yang luas (hingga +120°C / +248°F). EMF tidak memiliki bagian bergerak internal, tidak memerlukan perawatan dan tidak peka terhadap getaran. Verifikasi penuh di tempat OPTIFLUX 1100 tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar
Desain gaya wafer (“sandwich”) yang ringan dan kompak untuk pemasangan hemat ruang
Liner PFA yang diperkuat: Permukaan halus, ketahanan kimia yang sangat baik
Penampang pipa tanpa batasan untuk bubur dengan partikel padat non abrasif
Akurasi pengukuran standar: ±0,3% atau ±1 mm/s dari nilai terukur (MV)
Diagnostik termasuk konduktivitas, kesalahan elektroda, suhu lingkungan dan proses dll.
Tidak perlu perawatan berkala
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Aplikasi khas

Industri air dan air limbah

Aplikasi air standar (air minum, mentah, air asin, air limbah, air panas dan dingin)
Abstraksi dan irigasi
Sirkulasi air dan sistem pengolahan

Industri pertanian

Lumpur, pupuk kandang, lumpur, bubur

Mesin dan peralatan (industri OEM)

Skid kompak dan mobile
Sistem penanganan bahan kimia
Sistem pemadam kebakaran, pencampuran busa, kontrol sistem sprinkler
Sistem filtrasi
Kereta pompa

industri HVAC

Perpindahan panas dan sistem pendingin
Kontrol pompa

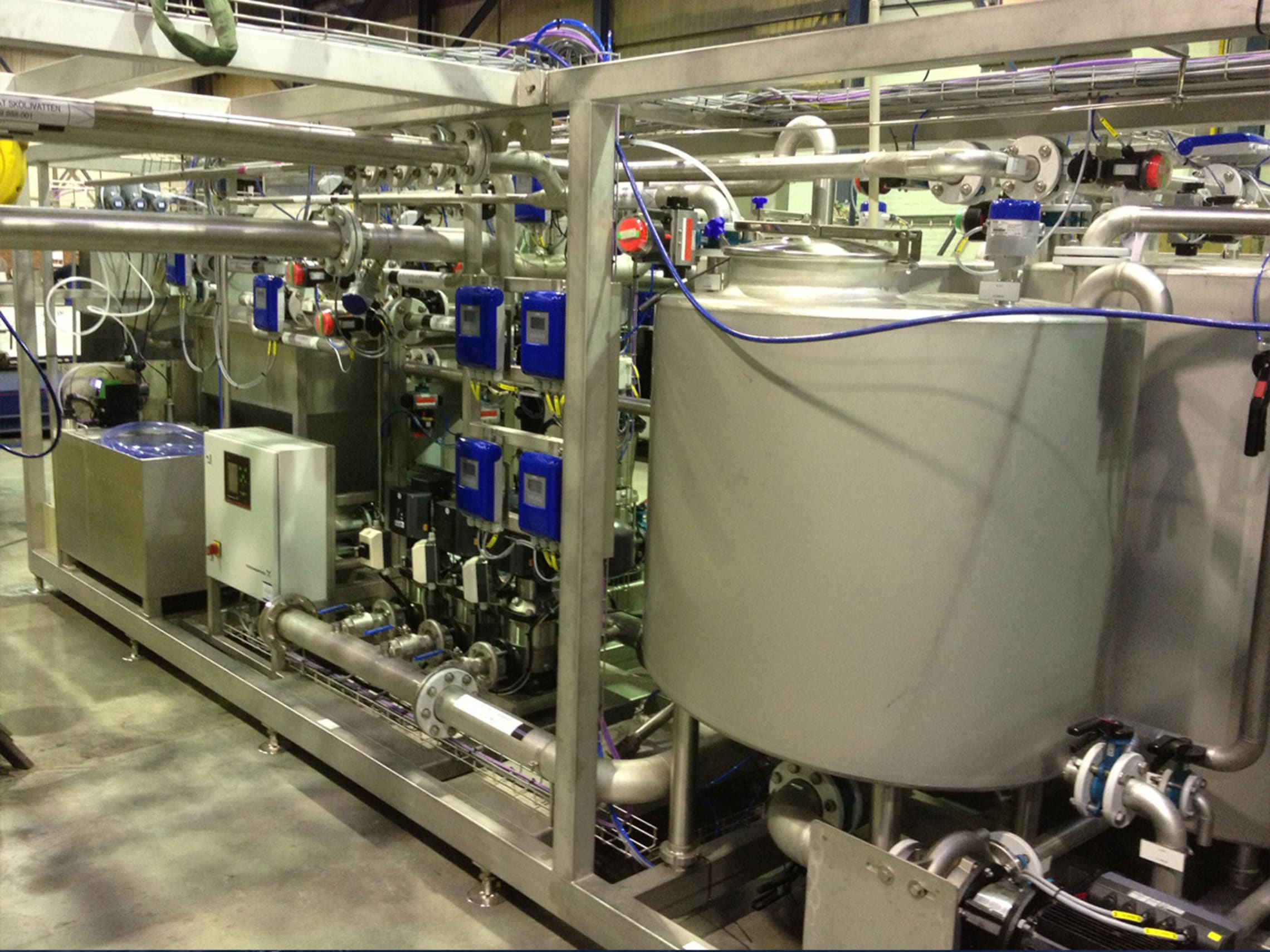

Melengkapi sistem pemurnian air untuk pemesinan elektrokimia dengan instrumentasi proses

Laporan Aplikasi | Mesin & Aparatur

Teknologi pengukuran untuk sistem filtrasi membran turnkey
Beragam persyaratan pengukuran termasuk aliran, level, tekanan, suhu, dan analisis

Melengkapi sistem pemurnian air untuk pemesinan elektrokimia dengan instrumentasi proses

Latar belakang

Insinyur ECM Technologies dan memasok solusi untuk pemesinan elektrokimia (ECM), yang merupakan metode untuk memotong sudut, celah, tepi, atau bentuk lain secara tepat menjadi logam konduktif listrik. Proses ECM membutuhkan elektrolit untuk diinjeksikan ke dalam benda kerja sehingga berfungsi sebagai media antara alat dan benda kerja, melarutkan bagian yang diinginkan dengan cara elektrolisis tanpa kontak mekanis secara langsung. Melalui proses ECM demi water dengan ion logam berat dibuang sebagai produk limbah yang harus dimurnikan menggunakan sistem filtrasi membran. Teknologi pembersihan elektrolit menghilangkan partikel beracun dari elektrolit. Untuk mengoperasikan sistem pemurnian seperti itu dengan benar, berbagai parameter seperti aliran, level, suhu, tekanan, pH, kekeruhan atau konduktivitas harus dikontrol secara teratur.

Persyaratan pengukuran

Untuk pelanggan di Eropa utara, ECM Technologies menyesuaikan sistem pemurnian air untuk proses pemesinan elektrokimia. Karena seluruh instalasi harus disampaikan sebagai solusi siap pakai, Teknologi ECM memerlukan instrumentasi proses untuk berbagai tugas pengukuran.

Solusi KROHNE

KROHNE melengkapi seluruh sistem pemurnian air dengan instrumentasi proses, termasuk: 9 flowmeter elektromagnetik OPTIFLUX 1100 , 1 flowmeter massa Coriolis OPTIMASS 1300 C , 9 meter level OPTIFLEX 1100 Guided Radar (TDR) , 1 pengontrol aliran DWM 2000 , 1 OPTITEMP TRA-TS 35 thermowell multi bagian yang dilas , 3 sensor konduktivitas induktif OPTISENS IND 1000 , 1 sensor konduktivitas OPTISENS COND 1200 , 3 sensor pH OPTISENSI PH 8300 , 1 sistem pengukur kekeruhan OPTISENS TUR 2000 serta 8 pemancar tekanan OPTIBAR P 3050 .

Keuntungan pelanggan

ECM mendapat manfaat dari sinergi pemasok sumber tunggal. KROHNE mampu memenuhi semua persyaratan pengukuran mulai dari aliran dan kontrol aliran, level, suhu hingga analisis kekeruhan dan konduktivitas.

OPTIFLUX 1300

Flowmeter elektromagnetik untuk aplikasi OEM, sistem dosis, dan skid kompak

Lihat produk

Flowmeter elektromagnetik untuk aplikasi air dasar dan air limbah

OPTIFLUX 1300

Flowmeter elektromagnetik untuk aplikasi OEM, sistem dosis, dan skid kompak

Pengukuran aliran ekonomis cairan (≥5 μS/cm) dengan kandungan padat (≤70%)
-25…+120°C / -13…+248°F
Desain bergaya wafer: DN10…150 / ⅜…6″, maks. PN40 / ASME Cl 300
3 x 4…20 mA, HART ^® , Modbus, FF, Profibus-PA/DP, PROFINET

Ringkasan

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio turndown: 1000:1)
Desain gaya wafer (“sandwich”) yang ringan dan kompak untuk pemasangan hemat ruang
Akurasi pengukuran standar: ±0,3% atau ±1mm/s dari nilai terukur (MV)
Sensor ekstensif dan diagnostik proses (termasuk NE 107)
Liner PFA yang diperkuat: Permukaan halus, ketahanan kimia yang sangat baik
Penampang pipa tanpa batasan untuk bubur dengan partikel padat non abrasif
Tidak diperlukan perawatan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

mum

Aplikasi air yang lebih menuntut (air minum, mentah, air asin, air limbah, air panas dan dingin)
Pengukuran fiskal (transfer hak asuh)

Industri air dan air limbah

Abstraksi dan irigasi
Pemantauan jaringan distribusi
Sirkulasi air dan sistem pengolahan

Industri pertanian

Lumpur, pupuk kandang, lumpur, bubur

Mesin dan peralatan (industri OEM)

Batching, dosis dan sistem pencampuran
Skid kompak dan mobile
Sistem penanganan bahan kimia
Sistem pemadam kebakaran, pencampuran busa, kontrol sistem sprinkler
Sistem filtrasi
Kereta pompa

industri HVAC

Perpindahan panas dan sistem pendingin
Kontrol pompa

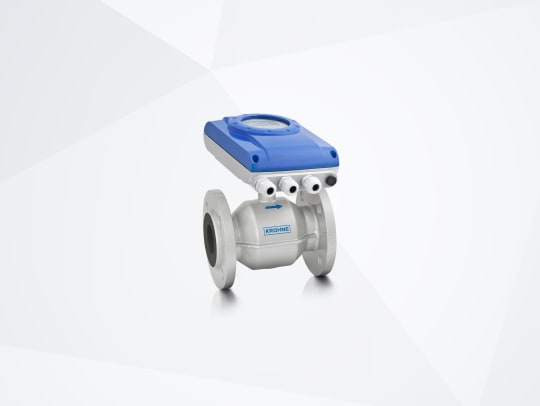

OPTIFLUX 2050

Flowmeter elektromagnetik untuk aplikasi air dasar dan air limbah

Lihat produk

OPTIFLUX 2100 C Pengukur aliran elektromagnetik – Versi ringkas

OPTIFLUX 2050

Electromagnetic flowmeter for basic water and wastewater applications

Liner materials resistant to low concentrated chemicals
With extra isolation of electronics for use in high humidity areas
Flange: DN25…1200 / 1…48″, max. PN40 / ASME Cl 300
4…20 mA, pulse, frequency, status, HART^®, Modbus

Ringkasan

OPTIFLUX 2050 adalah flowmeter elektromagnetik (EMF) untuk aplikasi dasar air dan air limbah. Sangat cocok untuk semua pengukuran hemat biaya di mana akurasi yang sangat tinggi, diagnostik ekstensif, atau berbagai opsi komunikasi bukan prioritas. EMF memiliki rentang diameter yang lebar (DN25…1200 / 1…48″) dan semua persetujuan air minum. Isolasi ekstra dari perangkat elektronik dan housing membuat EMF ini sangat cocok untuk digunakan di area dengan kelembapan ekstrem.

OPTIFLUX 2050 menampilkan desain lubang penuh dengan bahan liner yang tahan aus. Pemasangan di ruang pengukuran yang terkena banjir (konstan) dimungkinkan dengan versi terukur IP68 / NEMA 6P. EMF hadir dengan keluaran arus (termasuk HART ^® ) atau keluaran pulsa/frekuensi aktif dan Modbus. Verifikasi penuh di tempat OPTIFLUX 2050 tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar
Elektronik tropis untuk digunakan di area dengan kelembapan ekstrem dan kemungkinan banjir
Kalibrasi basah standar
PP atau liner karet keras: ketahanan kimia yang sangat baik
Juga tersedia dalam konstruksi khusus pelanggan
Konverter sinyal dengan tampilan atau sebagai versi buta
Bukti kerusakan
Desain bore penuh: Tidak ada bagian yang bergerak, tidak ada keausan, tidak ada kehilangan tekanan
Memenuhi standar air minum: ACS, DVGW, NSF, TZW, WRAS dll.
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

mum

Semua aplikasi air dan air limbah sederhana

Industri air dan air limbah

Abstraksi dan irigasi
Pemantauan jaringan distribusi
Sirkulasi air dan sistem pengolahan
Pemurnian air dan desalinasi

OPTIFLUX 2100

Flowmeter elektromagnetik untuk semua aplikasi air dan air limbah standar

Lihat produk

AF-E 400 - Pengukur aliran elektromagnetik untuk aplikasi utilitas dan otomasi industri

AF-E 400

Flowmeter elektromagnetik untuk utilitas dan otomasi industri

Pengukuran aliran cairan konduktif, misalnya cairan pendingin, air dingin/panas, bahan kimia, dll.
Rentang suhu, akurasi, penurunan tekanan, dan rentang aliran terbaik di kelasnya
Desain ultra-kompak untuk pemasangan paralel dan ruang sempit
4…20 mA, pulsa, frekuensi, Modbus, IO-Link

AF-E 400

Flowmeter elektromagnetik untuk utilitas dan otomasi industri

Ringkasan

AF-E 400 adalah flowmeter elektromagnetik untuk aplikasi utilitas dan otomasi industri. Pengukur mag ultra-kompak ini adalah pilihan ideal untuk aplikasi dengan cairan konduktif di ruang sempit, misalnya di saluran pendingin peralatan las, mesin pembengkok, dan robot, atau pada skid dosis bahan kimia. Ini menampilkan akurasi terbaik di kelasnya di setiap rentang aliran, memungkinkan pemrosesan optimal dalam otomatisasi. Pengurangan lubang bulat pada sensor membuat flowmeter lebih tangguh dalam hal peningkatan tekanan, memastikan akurasi tinggi pada rentang tekanan dan suhu yang luas. Pengukuran suhu terintegrasinya menghilangkan kebutuhan akan sensor tambahan.

AF-E 400 menjamin fleksibilitas maksimum dalam hal pemasangan. Karena desain khusus sirkuit magnetik, kekuatan medan, dan elektroniknya, meteran mag ini dapat diposisikan sangat dekat satu sama lain (sedekat 2 mm / 0,08″). Dengan demikian dapat dipasang secara paralel tanpa gangguan. Elektromagnetik flowmeter menawarkan berbagai pilihan keluaran dan komunikasi. Antara lain, perangkat ini memiliki fitur IO-Link dan opsi Modbus untuk memberi operator beberapa sensor dan data aplikasi untuk otomatisasi pabrik yang lebih cerdas. IO-Link juga memungkinkan pemasangan atau penggantian sensor yang lebih cepat.

Pengukuran laju aliran, aliran total dan suhu hingga +90°C / +194°F
Rangka baja tahan karat cor yang kuat (ketebalan 2 mm /0,08″)
Mempertahankan akurasi pada rentang tekanan dan suhu yang luas
Round bore tube untuk meminimalkan kehilangan tekanan dan rasio turndown yang tinggi tanpa risiko kavitasi
Tidak ada pembicaraan silang: Memungkinkan pemasangan secara seri atau paralel hingga jarak 2 mm / 0,08″ dari perangkat ke perangkat
NAMUR NE 107 diagnostik
IO-Link memungkinkan transmisi lebih banyak data proses dan konfigurasi perangkat otomatis tanpa pemrograman
Dengan tampilan penuh warna yang dapat diputar
Ukuran sensor nominal 6, 15, 20, 25 mm untuk laju aliran hingga 150 l/mnt dengan ulir G (pria) dan NPT atau RC (wanita)
- Berbagai adaptor untuk jenis utas lainnya
- Solusi adaptor untuk 40 dan 50 mm untuk laju aliran hingga 500 l/mnt

OPTIFLUX 2300

Flowmeter elektromagnetik untuk aplikasi air dan air limbah tingkat lanjut

Lihat produk

TIDALLUX 2300 F Pengukur aliran elektromagnetik

TIDALIFLUX 2300

Flowmeter elektromagnetik untuk aplikasi dengan pipa yang terisi sebagian

Dengan pengukuran level kapasitif terintegrasi untuk pengukuran aliran air dan air limbah (≥10% level pengisian pipa)
Akurat (±1%) dan alternatif hemat biaya untuk sistem saluran terbuka
Flange: DN200…1600 / 8…64″
3 x 4…20 mA, pulsa, HART ^® , Modbus, PROFINET

Ringkasan

TIDALFLUX 2300 adalah flowmeter elektromagnetik (EMF) dengan pengukuran level kapasitif yang telah dipatenkan untuk digunakan pada pipa yang terisi sebagian (hingga DN1600 / 64”). Meter adalah solusi ideal untuk pengukuran aliran air limbah kota atau industri di jalur transportasi tanpa tekanan. Namun, EMF juga cocok untuk pengukuran limbah air asin dari aplikasi pengerukan, penambangan, atau injeksi air laut/sumur. Tidak seperti sistem saluran terbuka (Venturi, V-notch, dll.), flowmeter inline adalah solusi pengukuran tertutup tanpa penghalang dan dengan akurasi yang jauh lebih baik dengan total biaya kepemilikan yang lebih rendah.

Tabung pengukur TIDALFLUX 2300 dilengkapi dengan lapisan poliuretan (PUR) untuk ketahanan abrasi dan bahan kimia. Permukaannya yang halus mencegah penumpukan lemak dan endapan lainnya sehingga meminimalkan kebutuhan untuk pembersihan rutin. Untuk pemasangan penguburan langsung atau aplikasi di area yang sebagian dapat tergenang air, meteran dapat dipesan sebagai versi terukur IP68 /NEMA 6P. Karena adanya hidrogen sulfida (H ₂ S) yang mudah terbakar di banyak aplikasi air limbah, EMF juga memiliki persetujuan zona 1 ATEX / IECEx. TIDALFLUX 2300 hadir dengan diagnostik ekstensif. Verifikasi penuh flowmeter di tempat tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar
Solusi pengukuran tertutup dengan pengukuran level non-kontak terintegrasi yang telah dipatenkan
Dirancang untuk efluen dan slurry di saluran pipa / selokan gravitasi
Pelapis PUR yang tahan bahan kimia dan abrasi
Akurasi: ±1% dari nilai terukur (MV)
Elektroda tidak bersentuhan dengan deposit mengambang
Versi opsional untuk pemasangan penguburan langsung dan area banjir (IP68)
Kalibrasi standar pabrik, tidak diperlukan kalibrasi di tempat
Flowmeter ekstensif dan diagnostik proses yang melebihi persyaratan NE 107
Juga untuk digunakan di area berbahaya zona 1
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK
Umum
- Aplikasi air dan air limbah di pipa umpan yang terisi sebagian dan gravitasi
- Penggantian konstruksi tabung siphon yang mahal dan hemat biaya
Industri air dan air limbah
- Permukaan air
- Air limbah biologis dan kimia
- Sistem pembuangan limbah gabungan dan terpisah
- Gabungan sewer overflows (CSOs)
- Air badai meluap (SWO)
- Bak penampungan air hujan
- Influen/asupan pada instalasi pengolahan air limbah
- Limbah dari instalasi pengolahan air limbah
- Pembuangan ke air permukaan
Industri kimia dan proses lainnya
- Pengumpulan air limbah industri dan arus balik
- Kontrol dan pemantauan air pendingin

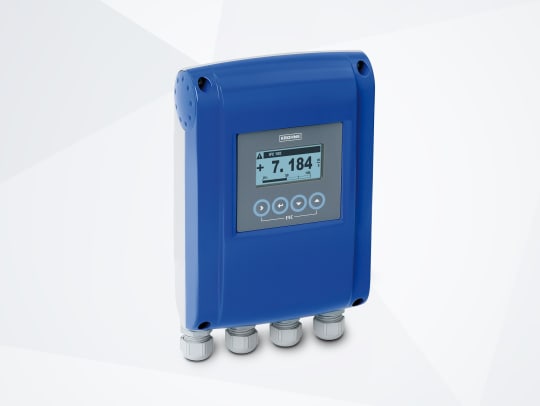

IFC 300

Konverter aliran elektromagnetik untuk kombinasi dengan sensor aliran OPTIFLUX dan WATERFLUX

Perumahan yang ringkas, jarak jauh, dipasang di dinding dan dipasang di rak
Dengan diagnostik ekstensif untuk persyaratan lanjutan (NE 107)
4 kabel, 3 x 4…20 mA, HART ^® , Modbus, FF, Profibus-PA/DP, PROFINET dll.

Ringkasan

IFC 300 adalah konverter sinyal elektromagnetik 4 kawat. Dikombinasikan dengan sensor aliran seri OPTIFLUX dan WATERFLUX, ini membentuk OPTIFLUX 1300 , OPTIFLUX 2300 , OPTIFLUX 4300 , OPTIFLUX 5300 , OPTIFLUX 6300 , OPTIFLUX 7300 dan WATERFLUX 3300 flowmeter elektromagnetik untuk aplikasi tingkat lanjut dengan cairan konduktif.

TIDALIFLUX 2300

Flowmeter elektromagnetik untuk aplikasi dengan pipa yang terisi sebagian

Lihat produk

WATERFLUX 3050 C Pengukur aliran elektromagnetik – Versi ringkas

WATERFLUX 3050

Electromagnetic flowmeter for basic water applications

Cost-effective measurement of potable, raw and irrigation water
Extra isolation of electronics for use in high humidity areas
Flange: DN25…600 / 1…24″, max. PN16 / ASME Cl 150; others on request
4…20 mA, pulse, frequency, status, HART^®, Modbus

WATERFLUX 3050

Flowmeter elektromagnetik untuk aplikasi air dasar

Ringkasan

WATERFLUX 3050 adalah flowmeter elektromagnetik (EMF) untuk aplikasi air dasar. Ini menawarkan pengukuran aliran hemat biaya dalam aplikasi di mana akurasi sangat tinggi, diagnostik ekstensif, atau berbagai pilihan komunikasi digital bukan prioritas. Tabung pengukurnya dengan persegi panjang dan penampang yang diperkecil memungkinkan pengukuran yang stabil bahkan pada laju aliran rendah. Karena profil aliran yang dioptimalkan, meter ini praktis tidak tergantung pada gangguan dari lingkungan instalasi. Ini dapat dipasang hampir di mana saja tanpa saluran masuk atau keluar lurus – di belakang belokan pipa, katup geser, atau pengurangan pipa.

WATERFLUX 3050 memiliki tabung pengukur yang sangat kuat dengan pelapis Rilsan ^® termasuk berbagai persetujuan air minum. Ini tersedia dengan keluaran arus (termasuk HART ^® ) atau keluaran pulsa/frekuensi aktif dan Modbus. Isolasi ekstra dari perangkat elektronik dan housing membuat EMF ini sangat cocok untuk digunakan di area dengan kelembapan ekstrem dan kemungkinan banjir. Verifikasi penuh di tempat WATERFLUX 3050 tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio penurunan: 1000:1)
Desain sensor persegi panjang yang unik untuk kinerja aliran rendah yang baik
0D/0D: Tidak diperlukan saluran masuk dan saluran keluar, tidak perlu ruang pengukuran
Tabung sensor berlapis Rilsan ^®
Memenuhi standar air minum: ACS, DVGW, NSF, TZW, WRAS dll.
Bebas perawatan: Tidak ada bagian yang bergerak, halangan atau keausan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK
Versi ringkas atau dipasang di lapangan

Industri air

Aplikasi air sederhana (air minum, tanah atau permukaan)
Pemantauan jaringan distribusi

Lihat produk

WATERFLUX 3070 C Pengukur aliran elektromagnetik – Versi kompak bertenaga baterai

WATERFLUX 3070

Meteran air elektromagnetik untuk meteran distrik air minum dan pengukuran transfer tahanan (CT).

Bertenaga baterai atau listrik, dengan opsi cadangan baterai (termasuk Modbus)
Pengukuran suhu dan tekanan terintegrasi untuk pemantauan kebocoran
CT: MI-001, OIML R49 hingga DN600 / 24″, tidak perlu jalan masuk/keluar
Instalasi penguburan mungkin (IP68)

WATERFLUX 3070

Meteran air elektromagnetik untuk meteran distrik air minum dan pengukuran transfer tahanan (CT).

Ringkasan

WATERFLUX 3070 adalah meteran air elektromagnetik bertenaga baterai untuk digunakan di sumur abstraksi air, area metering distrik (DMA) dan pengukuran transfer tahanan air minum (MI-001, OIML R49). Dengan sensor tekanan dan suhu opsional, meteran juga dapat digunakan untuk deteksi kebocoran, kontrol kualitas, dan sistem manajemen tekanan. Tidak seperti meteran air mekanis, WATERFLUX 3070 bebas perawatan dan menawarkan rasio penurunan yang jauh lebih besar (1000:1). Tabung pengukurnya dengan persegi panjang dan penampang yang diperkecil memungkinkan pengukuran yang stabil bahkan pada laju aliran rendah. Karena profil aliran yang dioptimalkan, WATERFLUX 3070 dapat dipasang hampir di mana saja tanpa saluran masuk atau keluar lurus – di belakang belokan pipa, katup geser, atau pengurangan pipa. Bahkan pemasangan atau penggunaan penguburan di daerah banjir dimungkinkan.

Di samping operasi bertenaga baterai dengan baterai terintegrasi atau paket baterai eksternal opsional (“PowerBlock”), WATERFLUX 3070 menawarkan beberapa opsi catu daya. Untuk lokasi dengan catu daya utama, unit FlexPower opsional tersedia untuk menyambungkan meter bertenaga baterai ke sumber daya 110…230V AC atau 10…30V DC di lokasi, misalnya jaringan listrik, panel surya, atau kincir angin kecil. Untuk transmisi permanen pembacaan pengukuran multiparameter (misalnya aliran, tekanan, suhu), komunikasi Modbus RTU tersedia sebagai antarmuka sederhana. Untuk titik pengukuran yang jauh atau sulit diakses (misalnya sumur abstraksi), meteran air juga dapat dilengkapi dengan modul GPRS atau 3G untuk transmisi pembacaan jarak jauh.

Pengukuran aliran dua arah pada rentang dinamis yang lebar
Desain sensor persegi panjang yang unik untuk kinerja aliran rendah yang baik
Tersedia dengan elektroda referensi yang dipatenkan: tidak diperlukan cincin pentanahan
Akurasi tinggi pada arus puncak di siang hari dan arus rendah di malam hari
Tabung sensor berlapis Rilsan ^®
Memenuhi standar air minum: ACS, DVGW, NSF, TZW, WRAS dll.
Cocok untuk perendaman di ruang banjir
Bertenaga baterai untuk lokasi terpencil atau listrik bertenaga dengan baterai cadangan
Opsi FlexPower untuk koneksi daya ke jaringan listrik, panel surya, atau kincir angin
Opsi Modbus daya rendah yang unik untuk versi bertenaga baterai
Dengan persetujuan CT untuk aplikasi pengukur panas (MID MI-004)
Versi ringkas atau dipasang di lapangan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Lihat produk

WATERFLUX 3100

Flowmeter elektromagnetik untuk aplikasi air standar

Lihat produk

WATERFLUX 3300 C Pengukur aliran elektromagnetik – Versi ringkas

WATERFLUX 3100

Flowmeter elektromagnetik untuk aplikasi air standar

Mulai dari pengukuran air baku hingga pengukuran air minum di jaringan distribusi
Tidak diperlukan saluran masuk/keluar
Hingga DN600 / 24″, maks. PN16 / ASME Cl 150
4…20 mA, pulsa, frekuensi, status, HART ^®

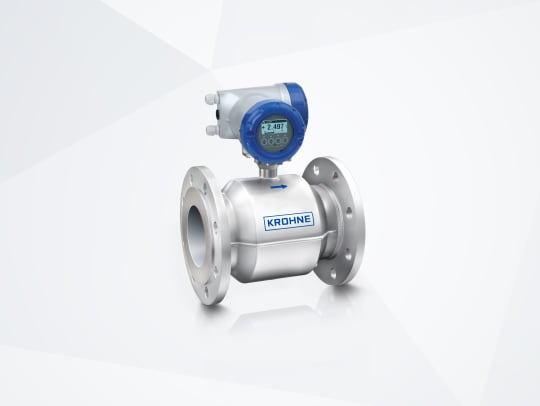

WATERFLUX 3300

Ringkasan

WATERFLUX 3100 adalah flowmeter elektromagnetik (EMF) untuk semua aplikasi standar dengan air mentah, air minum atau abstraksi. Ini adalah solusi ideal untuk semua aplikasi aliran umum di mana diperlukan pengukuran aliran yang andal dengan akurasi yang memadai namun tidak terlalu tinggi. Dengan penampang persegi panjang dan penampang yang diperkecil, EMF memungkinkan pengukuran yang stabil bahkan pada laju aliran rendah. Dengan cara ini, WATERFLUX 3100 menawarkan rasio turndown yang jauh lebih besar (1000:1) daripada pengukur aliran mekanis (misalnya, pengukur turbin) di jaringan distribusi air minum.

Karena profil aliran yang dioptimalkan, WATERFLUX 3100 praktis bebas dari gangguan dari lingkungan instalasi. Ini dapat dipasang hampir di mana saja tanpa saluran masuk atau keluar lurus – di belakang belokan pipa, katup geser, atau pengurangan pipa. Meter ini bebas perawatan berkat tabung pengukurnya yang sangat kuat dengan lapisan Rilsan ^® . Ini fitur berbagai persetujuan air minum. Verifikasi penuh di tempat WATERFLUX 3100 tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar
Desain sensor persegi panjang yang unik untuk kinerja aliran rendah yang baik
Tidak perlu ruang pengukuran
Tabung sensor berlapis Rilsan ^®
Memenuhi standar air minum: ACS, DVGW, NSF, TZW, WRAS dll.
Bebas perawatan: tidak ada bagian yang bergerak, halangan atau keausan
Akurasi pengukuran standar: ±0,3% atau ±1mm/s dari nilai terukur (MV)
Diagnostik termasuk konduktivitas, kesalahan elektroda, suhu lingkungan dan proses dll.
Versi ringkas atau dipasang di lapangan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Pemantauan pengambilan air dari sumur dalam

Laporan Aplikasi | makanan & Minuman

Mengukur volume air untuk produksi air mineral dan minuman ringan
Pengukuran aliran elektromagnetik sesuai dengan peraturan air minum
Penggantian meter air mekanis dengan perangkat pengukuran yang tidak dipakai

Pemantauan pengambilan air dari sumur dalam

Latar belakang

Harzer Mineralquelle Blankenburg GmbH adalah perusahaan sumur mineral berukuran sedang yang dioperasikan oleh pemilik di Jerman. Ini menjual air mineral berkualitas tinggi serta limun dan minuman ringan lainnya. Air mineral yang digunakan dalam minuman ini berasal dari sumber air bawah tanah jauh di pegunungan Harz yang terlindung dari kontaminasi.

Persyaratan pengukuran

Perusahaan mengoperasikan dua sumur dalam untuk pengambilan air. Jumlah air dalam yang diabstraksi menggunakan sumur di lokasi harus diukur dan dicatat secara terus menerus sesuai dengan izin air yang dikeluarkan oleh otoritas air setempat. Produser air mineral biasa menggunakan dua meteran air mekanis untuk menentukan volume aliran. Ini mengalami keausan terus menerus karena mekanisme di dalam tabung pengukur. Pengukur aliran turbin ini secara teratur tersumbat oleh kotoran dan partikel lumpur. Ini berarti bahwa pelanggan harus terus mengganti instrumen, sehingga menimbulkan biaya investasi dan pemasangan yang tinggi. Oleh karena itu Harzer Mineralquelle memutuskan untuk mengganti meter air dengan flowmeter non-mekanis, non-wearing, yang tidak memerlukan komponen bawaan dan bagian bergerak.

Solusi KROHNE

Berdasarkan saran profesional dan rasio harga-kinerja yang sangat baik, pelanggan memilih flowmeter elektromagnetik (EMF) WATERFLUX 3100 C . Satu perangkat dipasang di masing-masing dari dua pipa sumur dalam dengan ukuran nominal DN 50. Fakta bahwa pipa baja tahan karat ini direduksi tepat sebelum titik pengukuran tidak mempengaruhi pengukuran. Alat pengukur tidak memerlukan saluran masuk atau keluar lurus dan, oleh karena itu, dapat dipasang langsung di belakang siku atau peredam.

WATERFLUX 3100 memiliki penampang pipa persegi panjang dan reduksi yang dipatenkan yang mengoptimalkan kecepatan aliran rata-rata dan profil aliran. Oleh karena itu, kondisi pemasangan hampir tidak relevan untuk alat pengukur ini, tidak seperti EMF konvensional. Konstruksi non-wearing dengan liner Rilsan ^® berarti bahwa alat pengukur tahan terhadap kandungan padat di dalam air sumur. WATERFLUX 3100 memegang persetujuan air minum yang diperlukan sesuai DVGW dan KTW.

Water flow measurement with the Waterflux 3100 C

Keuntungan pelanggan

Harzer Mineralquelle sekarang mendapat manfaat dari alat pengukur yang tidak dapat dipakai dan bebas perawatan. Tidak seperti meteran air mekanis, WATERFLUX 3100 tahan lama dan tidak memerlukan pembersihan konstan atau penggantian rutin. Ini menjamin penghematan biaya utama perusahaan. Risiko gangguan proses karena alat pengukur yang rusak kini minimal.

Flowmeter elektromagnetik untuk aplikasi air tingkat lanjut

Lihat produk

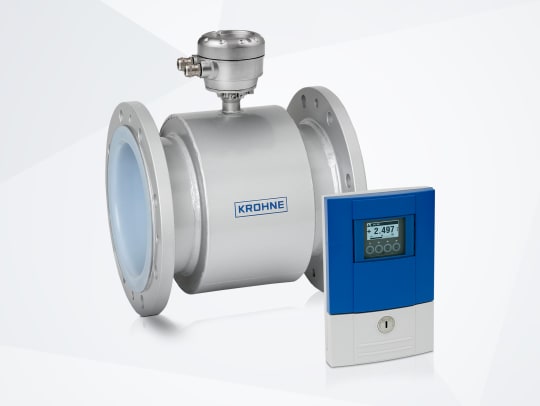

POWERFLUX 4030

Flowmeter elektromagnetik untuk aplikasi nuklir

Dirancang dan diuji untuk lingkungan nuklir industri
DN25…1000 / 1…40″; dengan bahan liner ETFE atau PFA yang tahan
Bebas dari komponen elektronik yang dapat diprogram
4…20 mA

Ringkasan

POWERFLUX 4030 adalah flowmeter elektromagnetik yang dirancang khusus untuk aplikasi keselamatan dan non-keselamatan dengan cairan konduktif listrik di area radiasi. Flowmeter dilengkapi dengan bahan liner PFA atau ETFE yang tahan bahan kimia. Semua bahan konstruksi flowmeter dipilih dan diuji untuk memenuhi permintaan industri nuklir yang tinggi. Dengan cara ini, flowmeter kasar tahan terhadap lingkungan aplikasi nuklir yang paling bermusuhan dan menuntut (misalnya dengan air borat).

Untuk keandalan maksimum dan stabilitas jangka panjang, konverter analog POWERFLUX 4030 yang dipasang di dinding tidak mengandung komponen elektronik yang dapat diprogram (PEC). Flowmeter memiliki rentang aliran yang dapat disesuaikan. Aliran ditunjukkan sebagai persentase dari aliran maksimum dengan batang LED atau dengan output 4…20 mA.

Konstruksi yang kuat dan dilas sepenuhnya
Desain lubang penuh
Pelapis ETFE atau PFA yang tahan bahan kimia
Indikasi aliran sebagai persentase aliran maksimum (bar LED di bagian depan)
Kisaran aliran yang dapat disesuaikan

industri nuklir

Air pendingin
Mengangkut air
Air borat
Menghabiskan resin

Spesifikasi

Tergantung pada konfigurasi perangkat yang dipilih

Informasi Umum

Tipe produk	Pengukur aliran
Nama keluarga produk	POWERFLUX
Pemosisian produk	Untuk aplikasi nuklir
Prinsip pengukuran	Elektromagnetik
Media terukur	Cairan

Kondisi operasi

Tekanan proses	maks. 40 batang/ 580 psig
Suhu proses	-40…+180°C/ -40…+356°F

Bahan

Liner	Etilen tetrafluoroetilena (ETFE), Perfluoroalkoksi alkana (PFA)

Persetujuan/Standar

Sertifikat/Persetujuan Nuklir	Kualifikasi nuklir berdasarkan permintaan (misalnya menurut ASME III, RCC-M/E, dll.)

Komunikasi

Keluaran analog	4…20 mA

Lihat produk

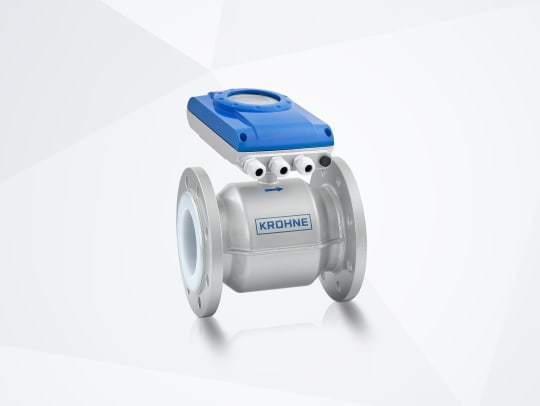

OPTIFLUX 4050 C Pengukur aliran elektromagnetik – Versi ringkas

OPTIFLUX 4050

Flowmeter elektromagnetik untuk aplikasi dasar dengan cairan abrasif dan agresif

Bahan liner yang tahan bahan kimia
Dengan isolasi ekstra elektronik untuk digunakan di area dengan kelembapan tinggi
Flensa: DN2.5…1200 / ⅒…48″, maks. PN40 / ASME Cl 600
4…20 mA, pulsa, frekuensi, status, HART ^® , Modbus

Ringkasan

OPTIFLUX 4050 adalah flowmeter elektromagnetik (EMF) untuk aplikasi bahan kimia di area yang tidak berbahaya. Ini memberikan pengukuran hemat biaya dengan akurasi yang baik dan diagnostik standar serta opsi komunikasi. Isolasi ekstra dari perangkat elektronik dan housing membuat EMF ini sangat cocok untuk digunakan di area dengan kelembapan ekstrem dan kemungkinan banjir.

OPTIFLUX 4050 menampilkan pilihan liner dan elektroda yang tahan bahan kimia. Karena desain lubang penuhnya tanpa bagian yang bergerak atau mengganggu, tidak ada kehilangan tekanan dan tidak diperlukan perawatan. EMF hadir dengan keluaran arus (termasuk HART ^® ) atau keluaran pulsa/frekuensi aktif dan Modbus. Verifikasi penuh EMF di tempat tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio penurunan: 1000:1)
Elektronik tropis untuk digunakan di area dengan kelembapan ekstrem dan kemungkinan banjir
Rasio harga/kinerja yang sangat baik
PTFE, PFA, ETFE, karet keras, karet lunak atau liner PU: ketahanan kimia dan abrasi yang sangat baik
Konverter sinyal dengan tampilan atau sebagai versi buta
Desain bore penuh: Tidak ada bagian yang bergerak, tidak ada keausan, tidak ada kehilangan tekanan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Umum

Aplikasi dengan cairan yang bersih, agresif, atau sedikit abrasif
Aplikasi di area dengan kelembapan ekstrem dan kemungkinan banjir

Industri kimia dan proses lainnya

Bahan kimia cairan konduktif
Air proses, air pendingin

industri pulp dan kertas

Bubur kertas
Bahan kimia (liquor hitam, pemutih, dll.)

Spesifikasi

Tergantung pada konfigurasi perangkat yang dipilih

Informasi Umum

Tipe produk	Pengukur aliran
Nama keluarga produk	OPTIFLUX
Pemosisian produk	Untuk aplikasi dasar dengan cairan abrasif dan agresif
Prinsip pengukuran	Elektromagnetik
Media terukur	Cairan

Kondisi operasi

Tekanan proses	maks. 40 batang/ 580 psig
Suhu proses	-40…+180°C/ -40…+356°F

Bahan

Liner	Ethylene tetrafluoroethylene (ETFE), Karet keras, Perfluoroalkoxy alkane (PFA), Polytetrafluoroethylene (PTFE), Polyuretane (PUR)

Koneksi proses

Sambungan flensa	EN (1092-1): DN2.5…1200 ASME (B 16.5): ⅒…48″ JIS (B 2220): 2.5…1000A
Peringkat tekanan (EN 1092-1)	PN40
Peringkat tekanan (JIS B 2220)	20k
Peringkat tekanan (ASME B 16.5)	Cl 300#, Cl 600#

Persetujuan/Standar

Sertifikat/Persetujuan Higienis	FDA
Sertifikat/Persetujuan Kelautan	ABS, BV, CCS, CRS, DNV, IRS, KR, LR, NK, PRS, RINA, RS

Lihat produk

FLEXMAG 4050 Pengukur aliran elektromagnetik

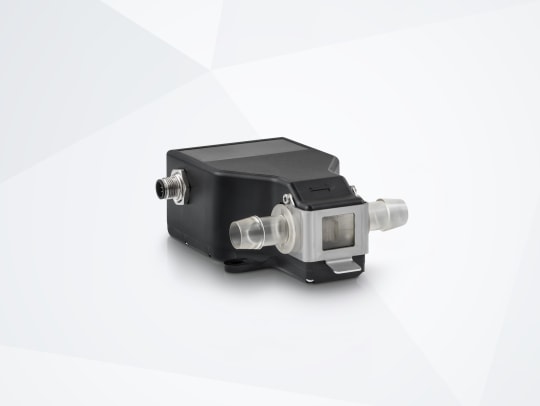

FLEX MAG 4050

Flowmeter elektromagnetik untuk aplikasi biofarmasi sekali pakai

Dengan tabung aliran sekali pakai yang dapat disterilkan gamma
Satu pemancar menampung dua diameter tabung aliran
Bahan basah sesuai dengan ISO 10993 dan USP Kelas VI
Akurasi tinggi (±1% MV), rentang pengukuran luas, tanpa kalibrasi ulang

Ringkasan

FLEXMAG 4050 adalah flowmeter elektromagnetik pertama yang menampilkan tabung aliran sekali pakai yang dirancang khusus untuk aplikasi biofarmasi sekali pakai seperti proses filtrasi, kromatografi, atau buffer dan persiapan media. Tabung aliran yang dapat disterilkan secara biokompatibel dan gamma diproduksi di fasilitas steril dan dilengkapi dengan pemasangan duri tunggal yang memenuhi persyaratan biofarmasi untuk adaptasi ke sistem sekali pakai.

Sebagai pengukur elektromagnetik, FLEXMAG 4050 tidak akan melayang seiring waktu. Ini memberikan pengukuran aliran volumetrik yang benar-benar stabil, langsung, dan akurat yang tidak terpengaruh oleh sifat fluida seperti warna atau kerapatan. FLEXMAG 4050 memberikan pengukuran yang sangat akurat dengan pengulangan yang luar biasa. Pemancar dan tabung aliran dikalibrasi pabrik dan tidak memerlukan kalibrasi in-situ. Meter dapat menampung dua ukuran tabung aliran yang berbeda sehingga dapat menangani dua rentang aliran yang berbeda hanya dengan menukar tabung tanpa harus mengkalibrasi ulang.

Tabung aliran sekali pakai (dikemas dalam kantong individual bersegel ganda)
Satu pemancar cocok dengan 2 diameter tabung aliran:
- - ¹ ⁄ ₄ ” ID: 0,015…3 l/mnt
  - ³ ⁄ ₈ ” ID: 0,07…14 l/mnt
  - ¹ ⁄ ₂ ” ID: 0,1…20 l/mnt
Atau:
- - ³ ⁄ ₄ ” ID: 0,3…62 l/mnt
  - ID 1″: 0,5…75 l/mnt
(rentang pengukuran yang diperpanjang berdasarkan permintaan)
Akurasi: ±1% dari nilai terukur, +1 mm/dtk
Desain lubang penuh, kehilangan tekanan rendah
Keluaran pulsa dan arus
Dikalibrasi pabrik, tidak perlu kalibrasi ulang
Tidak diperlukan perawatan
Bahan bagian yang dibasahi terbuat dari bahan biokompatibel (FDA, USP VI, BSE/TSE-free)
Diproduksi di situs bersertifikat ISO 13485; produksi di lingkungan ruang bersih ISO 7
Tabung aliran Gamma dapat disterilkan hingga 50 kGy
Ilmu kehidupan, industri biofarmasi
- Pengukuran aliran in-line di:
  - Filtrasi biasa
  - Filtrasi aliran tangensial
  - Kromatografi
  - Buffer, persiapan media

Spesifikasi

Tergantung pada konfigurasi perangkat yang dipilih

Informasi Umum

Tipe produk	Pengukur aliran
Nama keluarga produk	FLEXMAG
Pemosisian produk	Untuk aplikasi biofarmasi sekali pakai
Prinsip pengukuran	Elektromagnetik
Media terukur	Cairan

Kondisi operasi

Suhu proses	+2…+45°C/ +35…+113°F

Bahan

Tabung pengukur	Polisulfon (PSU)

Persetujuan/Standar

Sertifikat/Persetujuan Higienis	FDA, USPVI

Komunikasi

Keluaran analog	4…20 mA
Output diskrit	Detak

Lihat produk

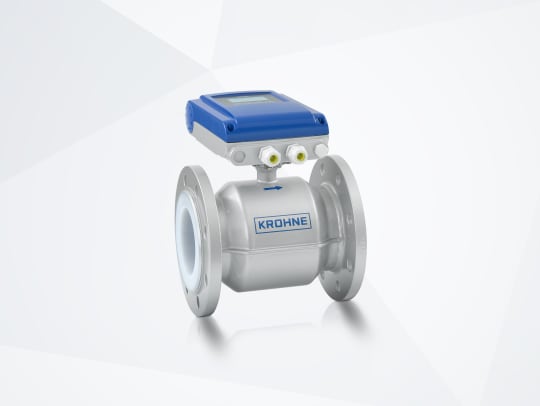

OPTIFLUX 4100

Flowmeter elektromagnetik untuk aplikasi standar dengan cairan abrasif dan agresif

Lihat produk

OPTIFLUX 4300 C Pengukur aliran elektromagnetik – Versi ringkas

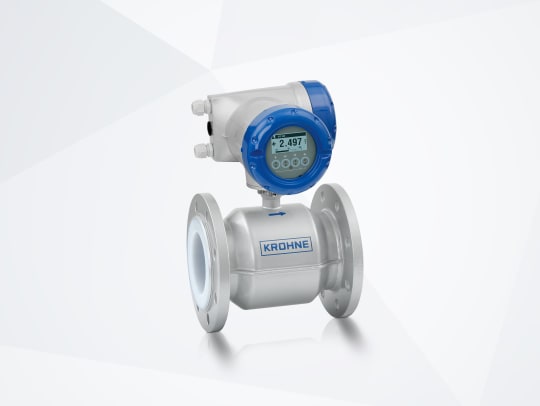

OPTIFLUX 4300

Electromagnetic flowmeter for advanced process and custody transfer (CT) applications

High accuracy (±0.2%), certified for custody transfer
For low conductivity media (>1 μS/cm) and high solid contents (≤70%)
Flange: DN2.5…3000 / ⅒…120″, max. PN40 / ASME Cl 600
3 x 4…20 mA, HART^®,Modbus, FF, Profibus-PA/DP, PROFINET

Ringkasan

OPTIFLUX 4300 adalah flowmeter elektromagnetik (EMF) untuk aplikasi proses lanjutan dengan cairan agresif atau media abrasif. Flowmeter kelas atas sangat cocok untuk aplikasi kritis yang membutuhkan akurasi tinggi dan banyak fungsi diagnostik. Ini memungkinkan pengukuran yang andal bahkan dalam kondisi proses yang sangat keras dengan suhu hingga +180°C / +356°F, konduktivitas rendah (≥1 µS/cm), kandungan padat tinggi (hingga 70%), dan tekanan tinggi (hingga 1500 bar / 21751 psi). Untuk aplikasi transfer tahanan, OPTIFLUX 4300 memiliki berbagai sertifikasi termasuk OIML R49 dan R117 atau MI-001 dan MI-005. Ini juga dapat digunakan untuk pengukuran aliran di jaringan pemanas distrik yang memerlukan persetujuan MI-004.

OPTIFLUX 4300 tersedia dalam kisaran diameter lebar hingga DN3000 / 120″. Opsi referensi virtualnya yang dipatenkan memungkinkan mode pengukuran yang sangat hemat biaya tanpa cincin pentanahan tambahan – terutama bila menyangkut diameter besar. Pemasangan di ruang pengukuran tunduk pada banjir (konstan) dimungkinkan dengan versi terukur IP68 / NEMA 6P. Meter ini disetujui untuk digunakan di area berbahaya dan menawarkan berbagai opsi komunikasi digital. Verifikasi OPTIFLUX 4300 di tempat secara penuh tanpa gangguan proses dapat dilakukan dengan menggunakan Alat servis OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio penurunan: 1000:1)
Tersedia dengan metode pentanahan referensi virtual yang dipatenkan: tidak diperlukan cincin pentanahan
Flowmeter ekstensif dan diagnostik proses (termasuk NE 107)
Untuk area berbahaya: ATEX, IECEx, NEPSI, FM, CSA, EAC, INMETRO
Akurasi pengukuran standar: ±0,2% atau ±1mm/s dari nilai terukur (MV)
Untuk pengalihan hak asuh: OIML R49, OIML R-117; MI-001, MI-004, MI-005
PTFE, PFA, ETFE, karet keras, karet lunak atau liner PU: ketahanan kimia dan abrasi yang sangat baik
Beragam bahan elektroda
Desain khusus, ukuran, diameter bagian dalam, dan ketebalan liner berdasarkan permintaan
Pelapis eksternal opsional untuk instalasi lepas pantai atau bawah tanah (juga menurut ISO 12944)
Desain bore penuh: Tidak ada bagian yang bergerak, tidak ada keausan, tidak ada kehilangan tekanan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Dosis aditif dalam produksi eternit gipsum

Laporan Aplikasi | Mesin & Aparatur

Melengkapi generator busa dengan flowmeters massa elektromagnetik dan Coriolis
Pengukuran aliran akurasi tinggi silikon, sabun, air, plasticizer dan lilin
Transfer data PROFINET cepat untuk pengukuran multi-parameter (laju aliran, densitas, suhu, dll.)
Lebih sedikit kabel dan biaya pemasangan

Dosis aditif dalam produksi eternit gipsum

Latar belakang

Perusahaan Turki MMM ERBA Makina merekayasa dan membangun solusi turnkey berteknologi tinggi untuk produsen gipsum dan eternit gipsum. Antara lain, perusahaan berspesialisasi dalam desain dan pembuatan sistem pengukuran dan takaran seperti generator busa.

Persyaratan pengukuran

Pembuatan busa sangat penting untuk produksi eternit. Generator busa mencampur larutan surfaktan dalam air dengan udara terkompresi yang kemudian dimasukkan ke dalam mixer kontinyu yang ditambahkan ke dalam bubur air/plester. Selanjutnya, campuran ini dituangkan ke sabuk bergerak di mana itu dibentuk antara dua kertas sampai lebar dan ketebalan bubur yang diinginkan diatur dan dapat dipotong menjadi papan. Papan ini kemudian siap untuk dikeringkan dan diproses lebih lanjut.

Untuk mencapai kualitas produk akhir yang diinginkan, semua aditif untuk busa harus diberi dosis dan campuran yang akurat. MMM ERBA Makina merekayasa generator busa turnkey untuk produsen gipsum dan oleh karena itu membutuhkan instrumentasi proses yang canggih untuk pendosisan berbagai aditif seperti air, silikon, sabun, plasticizer, dan lilin dengan akurasi tinggi.

Solusi KROHNE

KROHNE menyediakan berbagai flowmeters untuk pemberian dosis berbagai jenis aditif. Secara total, generator busa dilengkapi dengan:

6 x OPTIFLUX 1300 C : Elektromagnetik flowmeter (EMF) dipasang dengan berbagai ukuran (DN10, DN15 dan DN40) untuk pengukuran aliran pencampuran dan air proses, dilengkapi dengan lapisan PFA. Mengingat ruang instalasi terbatas, klien juga memanfaatkan koneksi sandwich EMF yang menghemat ruang.
2 x OPTIFLUX 4300 C : EMF untuk aplikasi tingkat lanjut dengan bahan kimia agresif disediakan di DN6 untuk dosis pemlastis. Sekali lagi, liner PFA yang tahan bahan kimia dipilih.
2 x OPTIMASS 3400 C : Coriolis mass flowmeter didedikasikan untuk aplikasi aliran dan dosis yang sangat rendah. Dengan demikian digunakan untuk pengukuran sabun dengan akurasi tinggi dengan laju aliran yang sangat rendah. Ukuran tabung sangat kecil dengan diameter hanya 3 mm.
2 x OPTIMASS 6400 C : Pengukur aliran massa Coriolis berkinerja tinggi untuk aplikasi proses lanjutan dipilih untuk pengukuran aliran silikon dengan akurasi tinggi. Itu dilengkapi dengan tabung pengukur bengkok ganda stainless steel di DN10.
2 x OPTIMASS 7400 C : Pengukur aliran massa Coriolis tabung lurus tunggal adalah pengukur aliran pilihan untuk produk kental: Dilengkapi dengan tabung pengukur stainless steel di DN15 untuk pengukuran aliran lilin dengan akurasi tinggi. Seperti halnya semua flowmeters massa KROHNE Coriolis, OPTIMASS 7400 menampilkan pengukuran kepadatan dan suhu terintegrasi.

Semua pengukur aliran massa EMF dan Coriolis menggunakan komunikasi PROFINET, memungkinkan transmisi cepat semua pembacaan dan diagnostik per instrumen.

Dosing skid with EMF and Coriolis mass flowmeters

Keuntungan pelanggan

Klien sangat puas dengan pemilihan flowmeter yang direkomendasikan KROHNE. Pengukur aliran massa EMF dan Coriolis memenuhi semua persyaratan untuk dosis akurasi tinggi, bahkan untuk cairan yang sulit diukur seperti lilin kental. Dengan cara ini, pelanggan akhir mendapat manfaat dari operasi yang disederhanakan dan penggunaan bahan baku yang efisien untuk pembuatan busa.

Memanfaatkan PROFINET setiap flowmeter terhubung secara digital ke sistem kontrol. Hal ini memungkinkan pertukaran data yang cepat dari perangkat dan memproses informasi terkait. Pengukur aliran massa OPTIMASS Coriolis, misalnya, dapat mentransmisikan laju aliran, suhu, kerapatan, dan pembacaan lainnya sekaligus. Komunikasi melalui PROFINET juga mengurangi pengkabelan untuk MMM ERBA Makina seminimal mungkin, menghemat tenaga dan waktu selama instalasi dan commissioning flowmeter.

Lihat produk

POWERFLUX 4300 C Pengukur aliran elektromagnetik – Versi ringkas

POWERFLUX 4300

Flowmeter elektromagnetik untuk aplikasi nuklir

Dirancang dan diuji untuk lingkungan nuklir industri
Dengan bahan liner ETFE atau PFA yang tahan
Flange: DN25…1000 / 1…40″
3 x 4…20 mA, HART ^® , Modbus, FF, Profibus-PA/DP, PROFINET

Ringkasan

POWERFLUX 4300 adalah flowmeter elektromagnetik yang dirancang khusus untuk aplikasi dengan cairan konduktif listrik di industri nuklir. Muncul dengan konverter sinyal digital kompak atau jarak jauh dan sensor pengerasan radiasi. Sensor ini memiliki bahan pelapis PFA atau ETFE yang tahan bahan kimia. Semua bahan konstruksi flowmeter dipilih dan diuji untuk memenuhi permintaan industri nuklir yang tinggi. Dengan cara ini, flowmeter kasar tahan terhadap lingkungan aplikasi nuklir yang paling bermusuhan dan menuntut (misalnya dengan air borat). Flowmeter menawarkan diagnostik ekstensif untuk keandalan maksimum dan dilengkapi dengan berbagai opsi komunikasi digital.

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio penurunan: 1000:1)
Kombinasi sensor pengerasan radiasi dan konverter sinyal digital
Desain lubang penuh: konstruksi yang kuat dan dilas sepenuhnya
Dengan bahan pelapis PFA atau ETFE yang tahan bahan kimia
Menahan cairan yang paling agresif dan abrasif
Sepenuhnya tahan vakum
Perumahan baja tahan karat
Keandalan tinggi berkat diagnostik terintegrasi standar

ndustri nuklir

Air pendingin
Mengangkut air
Air borat
Menghabiskan resin

POWERFLUX 5030 W Pengukur aliran elektromagnetik

POWERFLUX 5030

Flowmeter elektromagnetik untuk aplikasi nuklir

Dirancang dan diuji untuk lingkungan nuklir industri
Dengan tabung keramik berteknologi tinggi (DN2.5…100 / ¹ ⁄ ₁₀ …4″) untuk cairan yang sangat agresif dan abrasif
Bebas dari komponen elektronik yang dapat diprogram
4…20 mA

POWERFLUX 5030

Flowmeter elektromagnetik untuk aplikasi nuklir

Ringkasan

POWERFLUX 5030 adalah flowmeter elektromagnetik yang dirancang khusus untuk aplikasi keselamatan dan non-keselamatan dengan cairan konduktif listrik di area radiasi. Flowmeter dilengkapi dengan tabung pengukur keramik berteknologi tinggi untuk cairan yang sangat agresif dan abrasif, bahkan dengan kandungan padat yang tinggi (hingga 70%). Semua bahan konstruksi dipilih dan diuji untuk memenuhi tuntutan industri nuklir yang tinggi. Dengan cara ini, ia tahan terhadap lingkungan aplikasi nuklir yang paling bermusuhan dan menuntut.

Untuk keandalan maksimum dan stabilitas jangka panjang, OPTIFLUX 5030 menampilkan konverter analog yang dipasang di dinding yang tidak mengandung komponen elektronik yang dapat diprogram (PEC). Flowmeter memiliki rentang aliran yang dapat disesuaikan. Aliran ditunjukkan sebagai persentase dari aliran maksimum dengan batang LED atau dengan output 4…20 mA.

Konstruksi yang kuat dan dilas sepenuhnya
Desain lubang penuh
Dengan tabung keramik tahan abrasi
Elektroda Cermet yang menyatu di tempat
Menahan cairan yang paling agresif dan abrasif
Sepenuhnya tahan vakum
Indikasi aliran sebagai persentase aliran maksimum (bar LED di bagian depan)
Kisaran aliran yang dapat disesuaikan

industri nuklir

Air pendingin
Mengangkut air
Air borat
Menghabiskan resin
Air laut

Spesifikasi

Tergantung pada konfigurasi perangkat yang dipilih

Informasi Umum

Tipe produk	Pengukur aliran
Nama keluarga produk	POWERFLUX
Pemosisian produk	Untuk aplikasi nuklir
Prinsip pengukuran	Elektromagnetik
Media terukur	Cairan

Kondisi operasi

Tekanan proses	maks. 40 batang/ 580 psig
Suhu proses	-40…+180°C/ -40…+356°F

Bahan

Tabung pengukur	Keramik (ZrO2 atau Al2O3)

Persetujuan/Standar

Sertifikat/Persetujuan Nuklir	Kualifikasi nuklir berdasarkan permintaan (misalnya menurut ASME III, RCC-M/E, dll.)

Komunikasi

Keluaran analog	4…20 mA

Lihat produk

OPTIFLUX 5100

Flowmeter elektromagnetik untuk aplikasi yang menuntut dengan media yang agresif dan abrasif

Lihat produk

OPTIFLUX 5300 C Pengukur aliran elektromagnetik – Versi ringkas dengan flensa

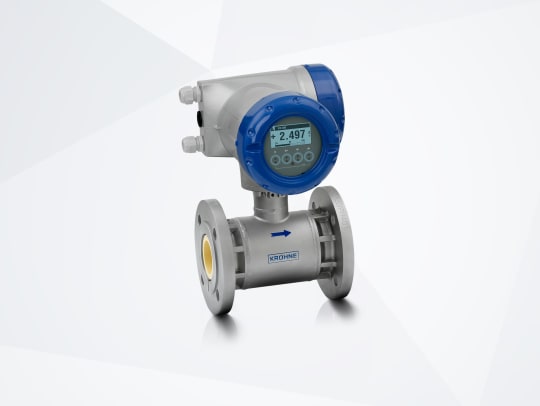

OPTIFLUX 5300

Flowmeter elektromagnetik untuk proses lanjutan dan aplikasi master meter

Akurasi tertinggi (±0,15%), dengan tabung keramik untuk cairan agresif dan abrasif (≤70% kandungan padat) hingga +180°C / +356°F
CT: OIML R117, MI-005 dll.
Flensa: DN15…300 / ½…12″, maks. PN40 / ASME Cl 300; Sandwich: DN2.5…100 / ⅒…4″
3 x 4…20 mA, HART ^® , Modbus, FF, Profibus-PA/DP, PROFINET

Ringkasan

OPTIFLUX 5300 adalah flowmeter elektromagnetik (EMF) dengan tabung pengukur keramik berteknologi tinggi untuk cairan yang sangat agresif dan abrasif, bahkan dengan kandungan padat yang tinggi (hingga 70%). EMF kelas atas sangat cocok untuk aplikasi proses di industri pemrosesan kimia dan sektor mineral dan pertambangan. Karena bahan sensor yang sesuai dengan FDA dan EC1935/2004, OPTIFLUX 5300 juga dapat digunakan untuk aplikasi higienis. Dengan ketidakpastian pengukuran hanya ±0,15% dari nilai terukur (±1 mm/dtk), ini adalah salah satu pengukur aliran elektromagnetik paling akurat yang tersedia di pasaran. Itulah sebabnya lembaga metrologi terkemuka menggunakan OPTIFLUX 5300 sebagai master meter mereka.

Berkat kombinasi unik dari sifat material seperti kekerasan dan penyelesaian permukaan, ketahanan mekanis terhadap korosi dan guncangan suhu, OPTIFLUX 5300 mengungguli semua EMF yang dilapisi secara tradisional. Opsi referensi virtual yang dipatenkan memungkinkan mode pengukuran hemat biaya tanpa tambahan cincin pentanahan. Flowmeter hadir dengan flensa atau sebagai versi wafer tanpa flensa dan hemat tempat. Kedua versi tahan vakum dan mematuhi Arahan Peralatan Tekanan. OPTIFLUX 5300 juga disetujui untuk digunakan di area berbahaya. Ini menawarkan berbagai opsi komunikasi digital. Verifikasi penuh flowmeter di tempat tanpa gangguan proses dapat dilakukan dengan menggunakan alat layanan OPTICHECK.

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio penurunan: 1000:1)
Salah satu EMF paling akurat di pasar: Hanya ±0,15% / ±1 mm/s kesalahan nilai terukur (MV)
Transfer standar otoritas metrologi internasional
Tersedia dengan metode pentanahan referensi virtual yang dipatenkan: tidak diperlukan cincin pentanahan
Menahan cairan yang paling agresif dan abrasif
Flowmeter ekstensif dan diagnostik proses (termasuk NE 107)
Sepenuhnya tahan vakum dengan bahan sensor keramik berteknologi tinggi
Elektroda cermet atau platinum yang menyatu di tempat
EMF pertama dengan tabung pengukur keramik untuk mematuhi Arahan Peralatan Tekanan
Ketahanan terhadap korosi dan guncangan suhu
Tersedia dalam versi flange atau sandwich (wafer).
Tidak ada bagian yang bergerak, tidak ada keausan, tidak ada kehilangan tekanan
Verifikasi flowmeter di tempat dengan alat layanan OPTICHECK

Umum

Aplikasi yang sangat menuntut dengan cairan yang bersih, agresif, atau abrasif
Pengukuran fiskal (transfer hak asuh)
Aplikasi yang membutuhkan EMF dengan tingkat akurasi yang sangat tinggi
Untuk media konduktif rendah (>1 μS/cm)
Aplikasi dengan konten padat hingga 70%

Industri kimia dan proses lainnya

Dosis aditif volumetrik yang sangat tepat
Injeksi kimia
Produksi massal anorganik dan organik
Pemrosesan bahan kimia korosif dan agresif (asam, media basa)

Mineral dan industri pertambangan

Bubur yang tidak homogen dan abrasif dengan partikel halus (kandungan padat)
Jalur umpan hidrosiklon

industri makanan dan minuman; industri farmasi

Pencampuran, dosis, batching cairan konduktif
Aplikasi SIP/CIP

Industri air limbah

Bubur sedimen dan lumpur
Dosis koagulan dan flokulan

industri pulp dan kertas

Produk berserat yang agresif secara kimiawi

Yang lain

Aplikasi master meter di fasilitas kalibrasi

Pengukuran aliran elektrolit seng di pabrik pelapisan seng

Laporan Aplikasi | Logam & Pertambangan

Kontrol proses otomatis untuk pelapisan seng pada lembaran baja
Ketersediaan pabrik yang tinggi karena penggunaan flowmeter elektromagnetik dengan tabung pengukur keramik yang tahan bahan kimia
Operasi pengukuran stabil dan aman jangka panjang di lingkungan korosif dengan medan magnet yang kuat

Pengukuran aliran elektrolit seng di pabrik pelapisan seng

Latar belakang

Salah satu produsen baja terbesar di dunia mengoperasikan beberapa lokasi produksi di Prancis. Antara lain, perusahaan memproduksi lembaran baja galvanis untuk industri otomotif di Lorraine, Prancis Utara.

Persyaratan pengukuran

Untuk pelapisan seng, proses elektro-galvanisasi digunakan. Dalam proses elektroplating ini, seng diendapkan pada lembaran baja dalam rendaman seng dengan bantuan arus listrik. Lembaran baja direndam dalam bak dengan elektrolit seng, media berair dan asam, pada suhu +63°C / +145,4°F. Dengan cara ini, pelat berfungsi sebagai katoda di mana partikel yang terlepas dari elektroda seng kemurnian tinggi (anoda) membentuk film pelindung berbasis seng yang diendapkan dengan elektrode.

Untuk mendapatkan hasil akhir permukaan yang diinginkan, kontrol rendaman galvanik harus tepat. Mengetahui aliran volume elektrolit yang tersirkulasi membantu mengoptimalkan proses galvanisasi. Selain suhu, laju aliran merupakan parameter proses yang penting untuk kualitas proses elektro-galvanis. Namun, medianya sulit diukur. Asam cenderung mengkristal segera setelah tidak lagi dipindahkan. Aplikasi ini berada di lingkungan yang korosif dan di hadapan medan magnet yang kuat, yang dapat menyebabkan malfungsi dan kerusakan pada banyak flowmeter.

Sebelumnya pelanggan mengukur aliran elektrolit secara manual dengan flowmeter ultrasonik. Namun, untuk alasan kualitas dan keamanan, perusahaan memutuskan untuk beralih ke pengukuran berkelanjutan dengan flowmeter inline. Aliran volume elektrolit (dalam m³/jam) harus ditentukan pada berbagai titik pengukuran. Untuk mengotomatiskan proses elektrolisis sejauh mungkin, nilai yang diukur harus dikirim langsung ke ruang kontrol.

Solusi KROHNE

Pelanggan melengkapi 38 titik pengukuran dengan OPTIFLUX 5300 . Flowmeter elektromagnetik (EMF) dari KROHNE memiliki tabung pengukur yang terbuat dari keramik berteknologi tinggi untuk cairan yang sangat agresif. Ini sangat tahan terhadap korosi dan vakum. Hal ini membuat instrumen berkinerja tinggi cocok untuk pengukuran aliran elektrolit seng atau aplikasi proses kimia lainnya di industri logam dan baja. Dengan ketidakpastian pengukuran hanya ±0,15% dari nilai terukur, OPTIFLUX 5300 juga merupakan salah satu EMF paling akurat di pasaran.

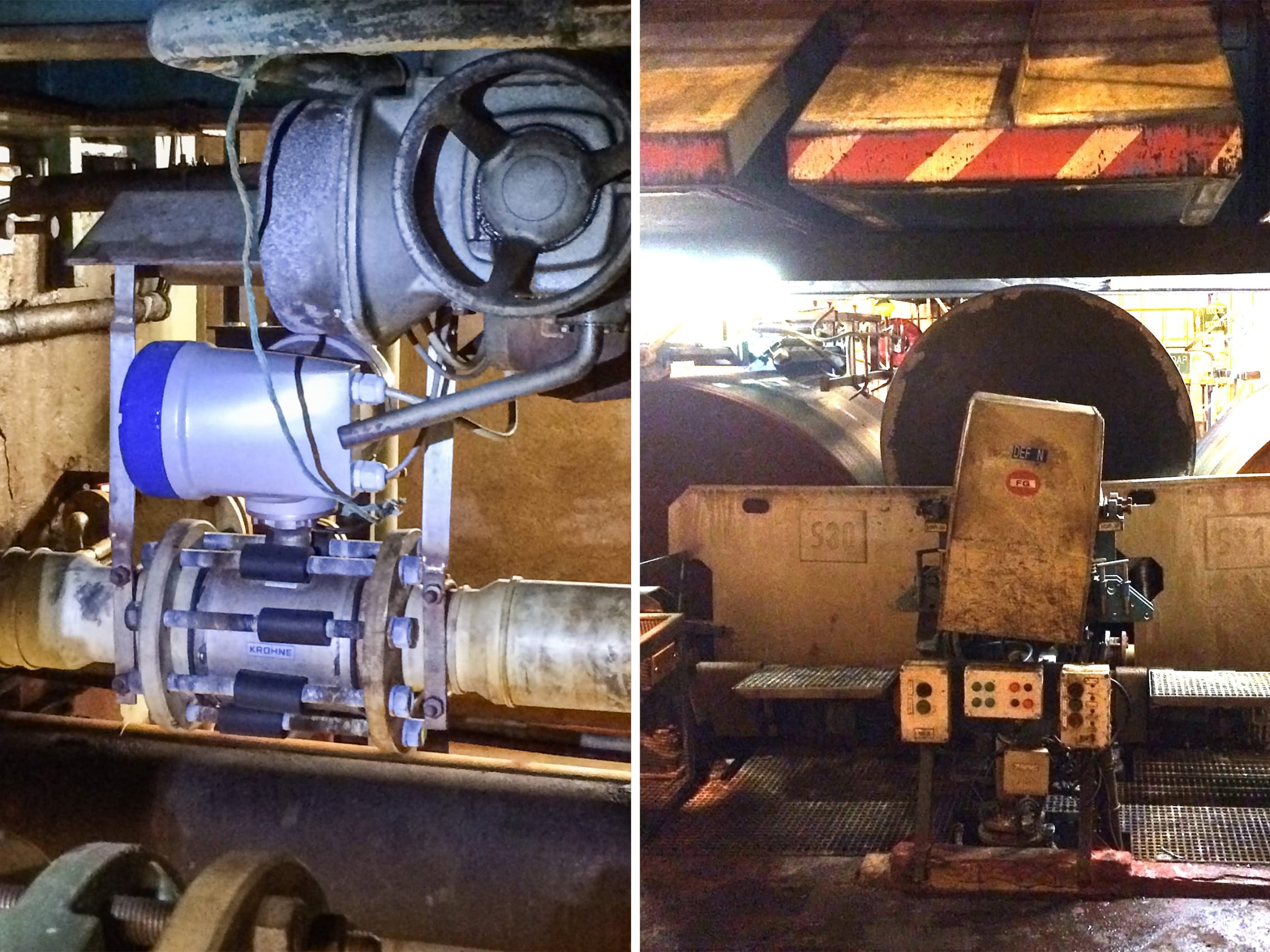

Alat ukur dipasang di bawah bak elektroplating ke dalam pipa horizontal PP-H (polypropylene homopolymer). Pengukur aliran disediakan sebagai versi wafer flangeless yang lebih hemat biaya dan hemat ruang.

Pengukuran aliran elektrolit dengan flowmeter elektromagnetik OPTIFLUX 5300

Keuntungan pelanggan

Pelanggan mendapat manfaat dari pengukuran aliran inline yang berkelanjutan. Hal ini memungkinkan perusahaan menyesuaikan laju aliran volume untuk kontrol rendaman di semua tangki pelapisan seng secara bersamaan, cepat dan tanpa penundaan. Dengan bantuan OPTIFLUX 5300, kualitas pelapisan seng dapat ditingkatkan dan proses produksi semakin otomatis. Pengukuran yang sebelumnya selalu dilakukan secara manual dan hanya selektif, tidak lagi diperlukan. Ini juga meningkatkan keselamatan pabrik dan personel. Waktu yang dihabiskan di lingkungan yang keras dari titik pengukuran berkurang secara signifikan.

Berkat kombinasi unik dari sifat material seperti kekerasan dan kualitas permukaan, kekuatan mekanik atau ketahanan terhadap korosi dan kejutan termal, OPTIFLUX 5300 jauh lebih unggul dari semua EMF dengan liner konvensional. Karena ketahanan asam mutlaknya, ia menawarkan tingkat keamanan yang tinggi dan stabilitas jangka panjang di mana EMF lain yang dilengkapi dengan lapisan plastik rusak setelah waktu yang relatif singkat dan harus diganti.

Lihat produk

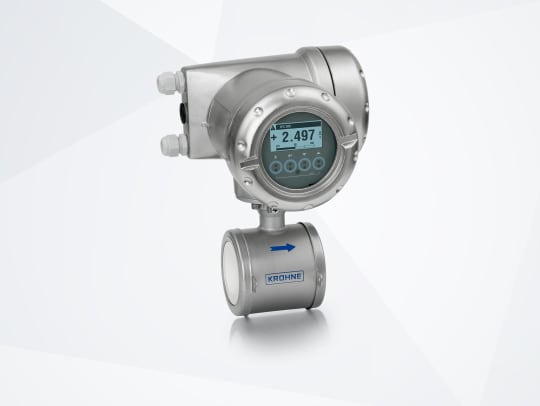

POWERFLUX 5300 C Pengukur aliran elektromagnetik – Versi ringkas

POWERFLUX 5300

Flowmeter elektromagnetik untuk aplikasi nuklir

Dirancang dan diuji untuk lingkungan nuklir industri
Dengan tabung keramik berteknologi tinggi untuk cairan yang sangat agresif dan abrasif
Desain wafer hemat ruang: DN2.5…100 / 1⁄10…4″
3 x 4…20 mA, HART ^® , Modbus, FF, Profibus-PA/DP, PROFINET

Ringkasan

POWERFLUX 5300 adalah flowmeter elektromagnetik yang dirancang khusus untuk cairan konduktif listrik dalam aplikasi industri nuklir. Muncul dengan konverter sinyal digital kompak atau jarak jauh dan sensor pengerasan radiasi. Sensor dilengkapi tabung pengukur keramik berteknologi tinggi untuk cairan yang sangat agresif dan abrasif, bahkan dengan kandungan padat yang tinggi (hingga 70%). Semua bahan konstruksi dipilih dan diuji untuk memenuhi tuntutan industri nuklir yang tinggi. POWERFLUX 5300 adalah salah satu flowmeter elektromagnetik paling akurat yang tersedia di pasaran. Ini menampilkan diagnostik ekstensif untuk keandalan maksimum dan dilengkapi dengan berbagai opsi komunikasi digital.

Pengukuran aliran dua arah pada rentang dinamis yang lebar (rasio penurunan: 1000:1)
Salah satu EMF paling akurat di pasar: Hanya ±0,15% / ±1 mm/s kesalahan nilai terukur (MV)
Kombinasi sensor pengerasan radiasi dan konverter sinyal digital
Desain lubang penuh: konstruksi yang kuat dan dilas sepenuhnya
Dengan tabung keramik tahan abrasi
Ketahanan terhadap korosi dan guncangan suhu
Elektroda Cermet yang menyatu di tempat
Menahan cairan yang paling agresif dan abrasif
Sepenuhnya tahan vakum
Perumahan baja tahan karat
Keandalan tinggi berkat diagnostik terintegrasi standar

industri nuklir

Air pendingin
Mengangkut air
Air borat
Menghabiskan resin
Air laut

Spesifikasi

Tergantung pada konfigurasi perangkat yang dipilih

Informasi Umum

Tipe produk	Pengukur aliran
Nama keluarga produk	POWERFLUX
Pemosisian produk	Untuk aplikasi nuklir
Prinsip pengukuran	Elektromagnetik
Media terukur	Cairan

Kondisi operasi

Tekanan proses	maks. 40 batang/ 580 psig
Suhu proses	-40…+180°C/ -40…+356°F

Bahan

Tabung pengukur	Keramik (ZrO2 atau Al2O3)

Persetujuan/Standar

Sertifikat/Persetujuan Nuklir	Kualifikasi nuklir berdasarkan permintaan (misalnya menurut ASME III, RCC-M/E, dll.)

Komunikasi

Keluaran analog	4…20 mA
Output diskrit	Frekuensi, Batasi sakelar, Pulsa, Status
Keluaran digital	Fieldbus FOUNDATION™, HART ^® , Modbus RTU, Profibus-DP, Profibus-PA, PROFINET

BATCHFLUX 5500 C Pengukur aliran elektromagnetik

BATCFLUX 5500

Flowmeter elektromagnetik untuk aplikasi pengisian volumetrik yang berat untuk berbagai ukuran wadah

Pengukuran akurasi tinggi dalam proses batching serta pengisian cairan konduktif dingin atau panas, misalnya susu, minuman buah dengan kandungan padat, deterjen, dll.
Dengan tabung pengukur keramik dan elektroda sinter untuk aplikasi hingga 16 bar / 232 psi
Tabung aliran sesuai dengan EC1935/2004, FDA, GB 4806; 3A bersertifikat hingga DN25 / 1″
Output frekuensi terintegrasi

Ringkasan

BATCHFLUX 5500 adalah flowmeter elektromagnetik (EMF) untuk mesin pengisian rotari atau linier. Ini adalah mag meter paling akurat untuk mengisi aplikasi dengan cairan konduktif di pasaran dan telah memantapkan dirinya sebagai standar untuk unit pengisian volumetrik. Karena tabung pengukur keramiknya yang unik, mag meter menampilkan pengulangan terbaik dan stabilitas jangka panjang. Ini juga dapat digunakan dalam aplikasi yang sulit seperti produk berserat, pengisian panas (hingga +140°C / +284°F) dan proses CIP/SIP.

BATCHFLUX 5500 adalah flowmeter elektromagnetik terkecil untuk mengisi aplikasi di pasaran dengan bobot terendah dan konsumsi daya terendah. Produsen mesin pengisi mendapat manfaat dari integrasi yang mudah dan kompak. Flowmeter juga merupakan satu-satunya perangkat dengan elektroda cermet yang menyatu di tempat tanpa celah untuk memenuhi persyaratan higienis maksimum. Ini bersertifikat 3A dan sesuai dengan peraturan FDA dan EC1935/2004. Untuk pembersihan di luar, meteran diberi peringkat IP69k sebagai standar. EMF disediakan sebagai versi gaya wafer flangeless dengan elektronik terintegrasi dan keluaran frekuensi.

Pengukur mag pengisian terkecil di pasaran
Dirancang untuk cairan konduktif ≥5μS/cm (air ≥20μS/cm)
Tingkat akurasi pengisian yang tinggi, stabilitas dan pengulangan jangka panjang yang sangat baik
Desain paling ringkas dan ringan di pasaran
Konsep perumahan stainless steel yang benar-benar bebas bocor
Sesuai dengan peraturan FDA dan EC1935/2004
Elektroda cermet terintegrasi bebas celah
Desain kokoh: bukti SIP/CIP dan nilai IP69K
Konsumsi daya rendah <3 W

Pemantauan aliran dalam injeksi nat semen

Laporan Aplikasi | Mesin & Aparatur

Melengkapi sistem pemantauan nat seluler dengan pengukur mag pengisian ultra-kompak
Pengukuran aliran akurasi tinggi dari bubur semen abrasif
Pemrosesan cepat dan transfer data untuk pemantauan proses waktu nyata
Grouting injeksi yang lebih baik sejalan dengan perubahan persyaratan di lokasi

Pemantauan aliran dalam injeksi nat semen

Latar belakang

Öncü Otomasyon, berbasis di Ankara, Turki, adalah produsen mesin otomasi. Perusahaan merekayasa dan memproduksi sistem pemantauan grout seluler untuk aplikasi grouting semen sebagai bagian dari portofolio mereka.

Persyaratan pengukuran

Grouting semen melibatkan injeksi cairan untuk mengisi retakan atau rongga di batuan bawah tanah serta retakan pada beton dan pasangan bata atau di dalam tanah. Nat berbasis semen adalah bubur padat yang terdiri dari campuran semen, air dan bentonit dalam perbandingan tertentu. Faktor utama di sini adalah tekanan injeksi dan kecepatan injeksi disesuaikan dengan badan berongga yang diisi. Sistem pemantauan nat Öncü dirancang sesuai dengan persyaratan ini. Unit selip yang ringkas dilengkapi dengan instrumentasi proses dan unit perekam dengan tampilan agar grouting dapat dikontrol, dapat dilacak, dan dapat dilaporkan.

Salah satu aspek terpenting dalam grouting semen adalah pengukuran aliran. Untuk lebih mengoptimalkan kinerja skid pemantauannya, Öncu sedang mencari instrumentasi pengukur yang paling sesuai yang memungkinkan pengukuran aliran pada kondisi proses dan komposisi cairan yang berubah dengan cepat. Ini membutuhkan flowmeter yang sangat akurat dan cepat. Laju aliran volume (hingga 0,5 l/dtk) berfungsi sebagai variabel kontrol untuk mengoperasikan stasiun grouting, pompa grouting, mixer, dan agitator. Masing-masing komponen ini bekerja sama. Setiap penundaan atau kegagalan teknis menciptakan hasil yang tidak dapat diprediksi dengan dampak negatif pada efisiensi grouting. Mengingat larutan semen/air sangat abrasif, flowmeters dengan liner biasa bukanlah pilihan.

Solusi KROHNE

Setelah membahas dan menguji berbagai instrumentasi proses, BATCHFLUX 5500 ternyata menjadi flowmeter pilihan untuk grout injection skid. Dirancang untuk pengisian dan pemberian dosis, flowmeter elektromagnetik ultra-kompak (EMF) ini memiliki rekam jejak dalam aplikasi pengelompokan khusus dengan cairan yang mengandung padatan.

BATCHFLUX 5500 memiliki fitur tabung aliran keramik yang kokoh dengan elektroda menyatu bebas celah yang menampilkan ketahanan abrasi dan korosi yang tinggi. Hal ini membuat EMF sangat cocok untuk memantau injeksi nat pada tekanan yang lebih tinggi. Ini menawarkan semua akurasi tinggi, stabilitas jangka panjang yang sangat baik, pengulangan dan respons cepat yang diperlukan untuk kondisi injeksi nat yang menuntut.

Hanya membutuhkan aliran masuk/keluar minimum, flowmeter (DN25) sangat cocok dengan pipa kecil yang terpasang pada sistem pemantauan nat. Karena kondisi tekanan rata-rata sekitar 18…20 bar / 261…290 psi, skid dilengkapi dengan mag meter KROHNE versi standar. Namun, jika diminta oleh pelanggan akhir, Öncü juga dapat menyesuaikan unit mereka dengan versi tekanan tinggi khusus hingga 200 bar / 2900 psi.

Flowmeter KROHNE hadir dengan elektronik terintegrasi dan output frekuensi 10 kHz, menawarkan transfer data yang cepat dan tepat. Laju aliran volume injeksi semen ditransmisikan ke unit perekam dan ditampilkan untuk pemantauan online.

Keuntungan pelanggan

BATCHFLUX 5500 memberikan pengetahuan permanen tentang salah satu parameter grouting utama. Laju aliran volume campuran semen/air yang diisi ke dalam retakan dan lubang dapat direkam dan dianalisis dengan tepat untuk pengoptimalan dan pencatatan lebih lanjut untuk jaminan kualitas. Pemrosesan dan transfer data yang cepat dari mag meter KROHNE memungkinkan pemantauan proses grouting secara real-time. Karena pengukuran aliran yang akurat dan dapat diulang, klien Öncü mendapat manfaat dari prosedur injeksi nat yang lebih baik dan lebih stabil sejalan dengan perubahan persyaratan aplikasi mereka di lokasi.
