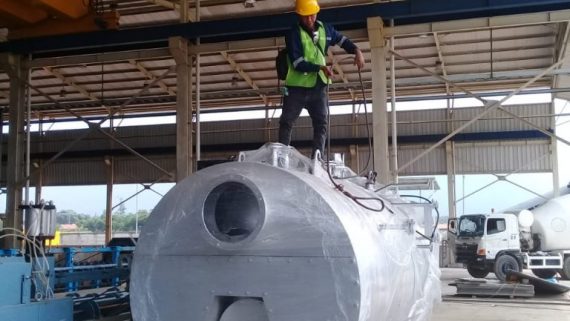

Steam Drum Steam Boiler

Steam Drum Boiler didefinisikan sebagai kapal tertutup di mana uap dihasilkan dari air oleh pembakaran bahan bakar. Mereka juga disebut Steam Generator.

Secara umum, uap dihasilkan dalam boiler melalui interaksi gas buang panas yang keluar dari bahan bakar terutama batubara atau kokas dan air yang mengalir melalui pipa. Dalam boiler, energi kimia yang tersimpan, bahan bakar diubah menjadi energi panas dan energi panas ini diserap oleh air dan diubah menjadi uap.

Tujuan Boiler

1. Boiler digunakan terutama di pembangkit listrik untuk menghasilkan uap tekanan tinggi untuk menghasilkan listrik. Pada pembangkit listrik, uap bertekanan tinggi diperluas melalui nozel untuk menjalankan turbin uap yang menghasilkan listrik.

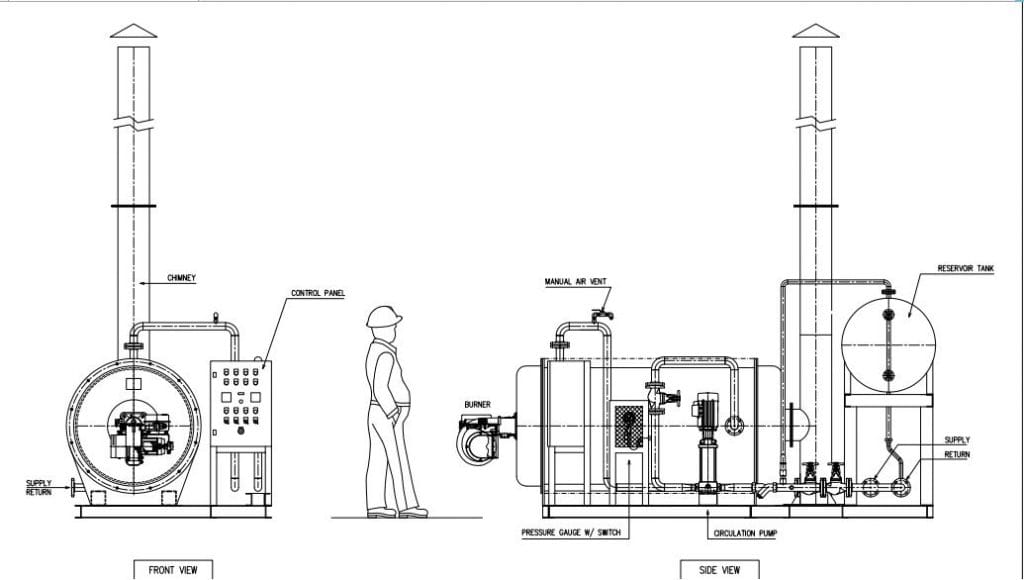

2. Di negara-negara dingin, penghasil air panas boiler digunakan untuk memanaskan bangunan.
3. Boiler juga menemukan penerapannya dalam industri tekstil untuk ukuran dan pemutihan, dan banyak industri lain seperti pabrik gula dan industri kimia.

Klasifikasi Boiler
Tergantung pada penggunaan dan spesifikasi Boiler diklasifikasikan sebagai berikut:

1. Horisontal, Vertikal atau Cenderung :

Tergantung pada orientasi sumbu boiler, dapat diklasifikasikan sebagai horisontal, vertikal, atau miring. Jika sumbu ketel horisontal, itu disebut ketel horisontal. Jika sumbu vertikal, itu disebut boiler vertikal dan jika sumbu miring pada sudut tertentu disebut boiler miring.

2. Tabung Pemadam dan Tabung Air:

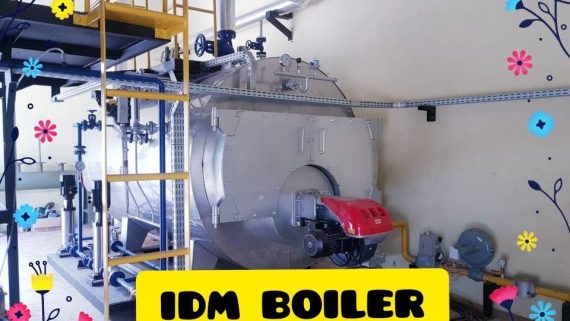

Dalam boiler tabung api, gas buang panas mengalir melalui tabung dan air mengelilingi tabung. Contoh: Boiler Cochran, Lancashire, dan Lokomotif.
Dalam boiler tabung air, air mengalir di dalam tabung dan gas buang panas mengelilingi tabung. Contoh: Babcock dan Wilcox, Stirling, Yarrow boiler.

3. Dipecat Secara Eksternal dan Dipecat Secara Internal :

Jika api atau pembakaran bahan bakar dilakukan di luar cangkang maka itu disebut boiler yang dipecat secara eksternal. Contoh: Babcock dan Wilcox, Stirling boiler.
Jika pembakaran bahan bakar atau tungku terletak di dalam cangkang maka itu disebut boiler yang dipecat secara internal. Contoh: Cochran, Lancashire boiler.

4. Sirkulasi Paksa dan Sirkulasi Alami:

Dalam boiler sirkulasi paksa, pompa paksa digunakan untuk sirkulasi air melalui tabung. Contoh: Boiler Velox, Lamont, Benson.
Dalam boiler sirkulasi alami, sirkulasi air terjadi karena arus konveksi alami yang dihasilkan oleh aplikasi panas. Contoh: Babcock dan Wilcox, Lancashire boiler.

5. Boiler Tekanan Tinggi dan Tekanan Rendah :

Boiler yang menghasilkan uap pada tekanan di atas 80 bar disebut boiler bertekanan tinggi. Contoh:
Boiler Velox, Lamont, Benson, Babcock dan Wilcox. Boiler yang menghasilkan uap pada tekanan di bawah 80 bar disebut boiler bertekanan rendah. Contoh: Boiler Cochran, Lancashire, dan Lokomotif.

6. Stasioner dan Portable:

Ketel yang dipasang di satu tempat disebut ketel portabel seperti ketel yang digunakan di pembangkit listrik. Ketel portabel berukuran kecil dan digunakan dalam tipe lokomotif, dan sementara untuk keperluan di lokasi.

Pemilihan Boiler

Ada berbagai faktor yang harus diingat sebelum memilih boiler. Ini adalah:
1. Tekanan kerja dan kualitas uap yang diperlukan yaitu apakah uap basah, kering, atau super panas diperlukan.
2. Tingkat pembangkit uap.
3. Area lantai tersedia.
4. Aksesibilitas untuk perbaikan dan inspeksi
5. Biaya awal komparatif.
6. Fasilitas ereksi
7. Faktor beban portabel
8. Bahan bakar dan air tersedia
9. Biaya operasi dan perawatan.

Terminologi Boiler

1. Cangkang :

Cangkang boiler terbuat dari satu atau lebih pelat baja yang dibengkokkan ke dalam bentuk silinder dan dipaku atau dilas bersama-sama. Ini adalah bagian tubuh yang berbentuk silinder.

2. Tungku :

Ini adalah ruang tepat di bawah cangkang tempat pembakaran bahan bakar terjadi. Ini juga disebut kotak api.

3. Grate :

Ini adalah platform di tungku tempat bahan bakar dibakar. Itu terbuat dari besi cor sehingga diatur sehingga udara dapat dengan mudah melewati mereka ke bahan bakar untuk pembakaran.

4. Ruang air dan ruang uap :

Volume cangkang yang ditempati oleh air disebut ruang air. Seluruh cangkang tidak termasuk air dan tabung disebut ruang uap.

5. Pemasangan:

Pemasangan adalah fitur eksternal yang termasuk di dalamnya tanpanya tanp tidak dapat berfungsi dengan baik seperti katup stop, katup pengaman, pengukur ketinggian air, sumbat fusible, blow off cock, pengukur tekanan, indikator ketinggian air dll.

6. Aksesori :

Mereka adalah barang-barang yang termasuk dalam boiler untuk meningkatkan efisiensi boiler. Mereka adalah superheaters, economizers, pompa feed dll.

7. Berbusa :

Karena tegangan permukaan air yang tinggi ada pembentukan gelembung uap pada permukaan air boiler. Ini disebut berbusa.

8. Skala :

Karena garam terlarut dan jumlah yang tidak diinginkan dalam air, itu akan disimpan di dinding tabung yang memberikan perlawanan terhadap pemanasan air. Ini disebut penskalaan.

9. Hembusan :

Lumpur dan kotoran lain yang mengendap di bagian bawah ketel. Dari waktu ke waktu mereka dilepas dengan bantuan blow off cock atau valve. Ini disebut meniup.

10. Lagging :

Pipa uap dan cangkang ketel dibungkus dengan asbestor atau magnesia untuk insulasi. Ini dilakukan untuk meminimalkan hilangnya panas akibat radiasi.

11. Refractory :

Ini adalah bata api atau tanah liat plastik yang digunakan untuk melapisi ruang bakar. Ini dilakukan agar dinding cangkang tidak rusak.

Efisiensi Boiler

Efisiensi boiler dapat didefinisikan sebagai rasio jumlah uap yang dihasilkan per jam dengan jumlah panas yang disuplai oleh bahan bakar per jam.

Efisiensi (n) = m _s (h _1- h ₂ ) / (m _f * CV bahan bakar)
Di mana,
m _s = massa uap yang dihasilkan per jam
m _f = massa bahan bakar yang digunakan rekan jam
h ₁ = entalpi pakan air
h ₂ = entalpi uap yang dihasilkan
C.V. bahan bakar = Nilai kalor bahan bakar.
