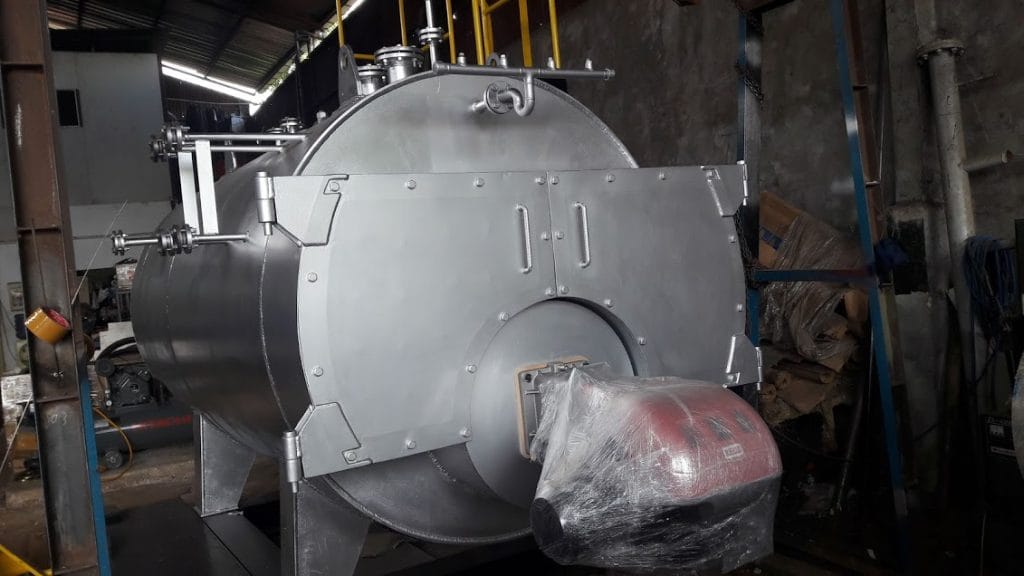

1. Perapian
2. Ruang pembalikan
3. Tube pass kedua
4. Kotak asap depan
5. Tube pass ketiga
6. Outlet gas

Peralatan tambahan

1. Peralatan Pengumpul
Debu Produksi debu dalam boiler sangat bervariasi dengan jenis bahan bakar, peralatan pembakaran dan pola aliran dalam boiler. Jika jumlah debu yang dikeluarkan melebihi pedoman lingkungan, peralatan pengumpul debu harus ditambahkan ke boiler. Teknologi yang berbeda dengan efisiensi yang berbeda tersedia.

• Topan terdiri dari sejumlah tabung yang dilengkapi dengan baling-baling berputar yang memberikan gas buang lintasan berputar. Gaya sentrifugal yang diinduksi mendorong partikel debu ke arah pinggiran tabung dan debu kemudian jatuh di hopper debu. Efisiensi khas sekitar 85% -95% (pengumpulan persentase massa). Ini tampaknya menjadi teknologi umum dalam boiler biomassa skala kecil.
• Dalam scrubber gas, gas yang sarat debu dibawa ke dalam kontak dengan semprotan air yang menjebak partikel debu. Air kemudian harus diolah atau dibuang dengan cara yang tepat. Penggunaan scrubber gas meningkatkan jumlah gas buang karena uap air tambahan karena penguapan tetesan air akan dilepaskan. Sistem seperti ini sering digunakan ketika suhu gas buang tinggi karena penguapan air akan mendinginkan gas. Biasanya efisiensi berkisar dari 95% hingga 98%.
• Filter kain / tas dapat digunakan untuk menjebak debu sebelum ditolak di atmosfer. Jenis teknologi ini hanya diadaptasi ketika berhadapan dengan gas suhu yang relatif rendah (<260 ° C) karena filter tidak dapat menahan suhu tinggi. Selain itu, harus diperhatikan bahwa filter tidak beroperasi pada suhu di bawah titik embun dari berbagai gas buang atau korosi parah harus diharapkan dan filter mungkin terhalang. Kantong harus dibersihkan atau dikocok secara teratur untuk menghindari penumpukan debu. Efisiensi biasanya sekitar 99%.
• Dalam pengendapan elektrostatik, partikel debu diisi dengan melewati kabel listrik dan kemudian dikumpulkan pada pelat yang bermuatan berlawanan. Di sini sekali lagi, embun gas harus dihindari karena korosi akan menjadi masalah. Peralatan pengumpulan semacam ini lebih mahal dari teknologi sebelumnya tetapi efisiensinya di atas 99%.

2. Peralatan Pemulihan Panas
Gas buang yang meninggalkan boiler sering masih pada suhu tinggi dan dapat digunakan untuk meningkatkan efisiensi boiler. Ini biasanya dilakukan dengan cara ekonomis atau pemanas udara. Yang terakhir, yang digunakan untuk pra-panaskan udara pembakaran, saat ini tidak digunakan dalam boiler firetube. Namun, penghemat (yang memanaskan air umpan) terkadang digunakan. Penggunaan air umpan ditentukan oleh suhu yang relatif rendah yang menghasilkan pertukaran panas yang lebih besar untuk permukaan yang diberikan. Ekonomis dibuat dari tabung polos atau bersirip yang terbuat dari baja atau besi cor. Permukaan yang diperpanjang selalu berorientasi ke sisi gas karena hambatan termal logam-gas adalah hambatan pembatas. Harus diperhatikan bahwa suhu logam (yang sangat dekat dengan air umpan) tidak turun di bawah titik embun asam yang ada dalam gas buang. Ini akan mengarah pada penumpukan film asam yang menghasilkan korosi dan fouling.

3. Fouling dan Slagging di Boiler Biomass
Terlepas dari teknologi burner, penggunaan biomassa berdampak pada pengotoran dan slagging di boiler. Dibandingkan dengan bahan bakar konvensional seperti batubara, komposisi bahan bakar biomassa sangat bervariasi. Namun, secara umum, gas pembakaran panas menyebabkan lebih banyak kesulitan daripada di boiler berbahan bakar fosil. Hal ini terutama disebabkan oleh logam golongan alkali seperti Na dan K. Logam-logam ini memiliki titik leleh yang rendah dan cenderung meleleh pada permukaan tabung yang meningkatkan endapan abu pada tabung. Penumpukan endapan semacam itu meningkatkan ketahanan termal tabung dan karenanya suhu tabung, memungkinkan peleburan zat lain. Selain itu, ini menyebabkan korosi parah.
Akhirnya, endapan dari bahan bakar biomassa lebih padat dan lebih sulit untuk dihilangkan dibandingkan dengan teknologi berbahan bakar fosil konvensional. Singkatnya, boiler biomassa lebih rentan terhadap pemblokiran tabung dan biaya perawatan akan lebih tinggi. Ini dapat diminimalkan dengan menghindari diameter tabung kecil dan dengan penambahan beberapa senyawa yang mengandung belerang (yang tampaknya mengurangi jumlah endapan). Dalam beberapa kasus, sistem pembersihan otomatis disertakan dalam boiler: misalnya, beberapa boiler pellet Swedia dilengkapi dengan sekrup heliks.

Referensi

Boiler industri (Gunn, Horton)

Desain boiler listrik, Inspeksi dan perbaikan (Mohammad A. Malek)

Aplikasi potensial dari sumber energi terbarukan, masalah pembakaran biomassa dalam sistem tenaga boiler dan masalah lingkungan terkait pembakaran (Ayhan Demirbas, Kemajuan dalam ilmu energi dan pembakaran, Elsevier)

Studi eksperimental boiler biomassa yang cocok untuk sistem pemanas distrik kecil (Lundgren, Hermansson, Dahl, Biomassa dan Energi, Elsevier)

Memanfaatkan biomassa dan limbah untuk produksi listrik – satu dekade berkontribusi pada interpretasi, interpretasi, dan analisis produk endapan dan korosi (Flemming Jappe Frandsen, Bahan Bakar, Elsevier)
