Regenerative Burners (HRS Burners)
Burner Pabrik Semen,Smelter Gas Burner,Gas Burner Melting Furnace
Regenerative Burners (HRS Burners)
Pembakar Regeneratif (Pembakar HRS)
Pembakar HRS (Sistem Pembakaran Regeneratif Siklus Tinggi) telah mencapai penghematan energi yang luar biasa melalui pembakaran udara pra-pemanasan ultra tinggi dan sistem pemulihan panas limbah efisiensi tinggi. Ini direalisasikan dengan menggunakan media regenerasi sarang lebah keramik NFK yang dipatenkan dan CEM (Cross Exchange Mechanism), Perangkat Pengalih empat arah. Pembakar HRS-ULN(ultra low NOx) berdasarkan teori pembakaran staging bahan bakar terbaru juga telah menetapkan standar baru dalam mengurangi emisi NOx.

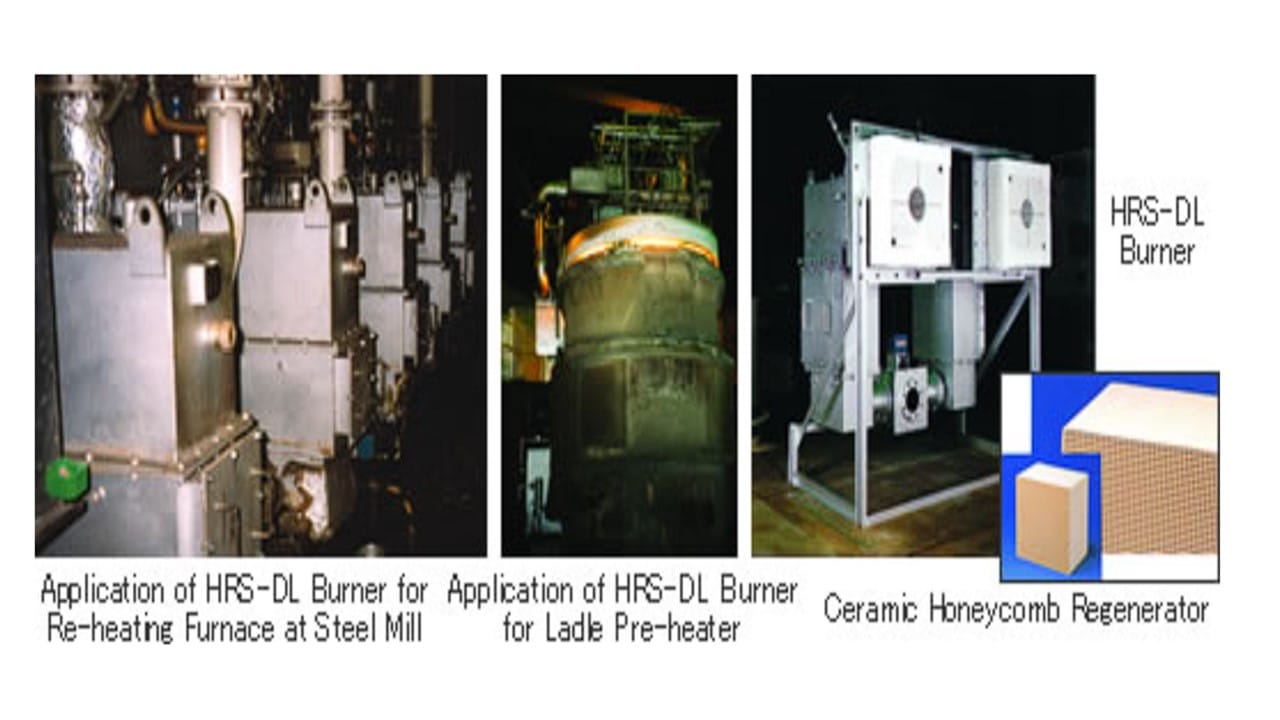

HRS-DL Burner
(HRS Direct Firing Burner)
Pembakar HRS-DL
(Pembakar Penembakan Langsung HRS)
Pembakar regeneratif pembakaran langsung kompak sederhana yang menggabungkan teknologi pembakaran suhu tinggi terbaru NFK. Dengan regenerator sarang lebah keramik built-in, unit ini mencapai pemulihan panas yang sangat efisien, pengurangan emisi NOx secara drastis, dan distribusi suhu yang seragam.
![HRS-DL Burner(HRS Direct Firing Burner)](https://www.idmboiler.co.id/wp-content/uploads/2023/07/Slide1-300x169.jpg)
(HRS Direct Firing Burner)
Aplikasi | Berbagai jenis tungku pemanasan ulang dan perlakuan panas, tungku pengecoran dan penempaan, tungku pembakaran keramik dan pemanas awal sendok. |
HRS-DF Burner
(HRS Non-Oxidizing and Reducing Type Burner)
Jenis pembakar regeneratif non-pengoksidasi dan pereduksi yang merupakan aplikasi praktis dari teknologi pembakaran suhu tinggi dalam pembakaran parsial (rasio udara<1,0).
Desain regenerator sarang lebah yang bebas perawatan meminimalkan partikel jelaga dan efektif untuk konservasi lingkungan.
![HRS-DF Burner(HRS Non-Oxidizing and Reducing Type Burner)](https://www.idmboiler.co.id/wp-content/uploads/2023/07/Slide2-300x169.jpg)
(HRS Non-Oxidizing and Reducing Type Burner)
Aplikasi | Tungku pemanas ulang untuk baja dan tembaga, kalsiner keramik. |

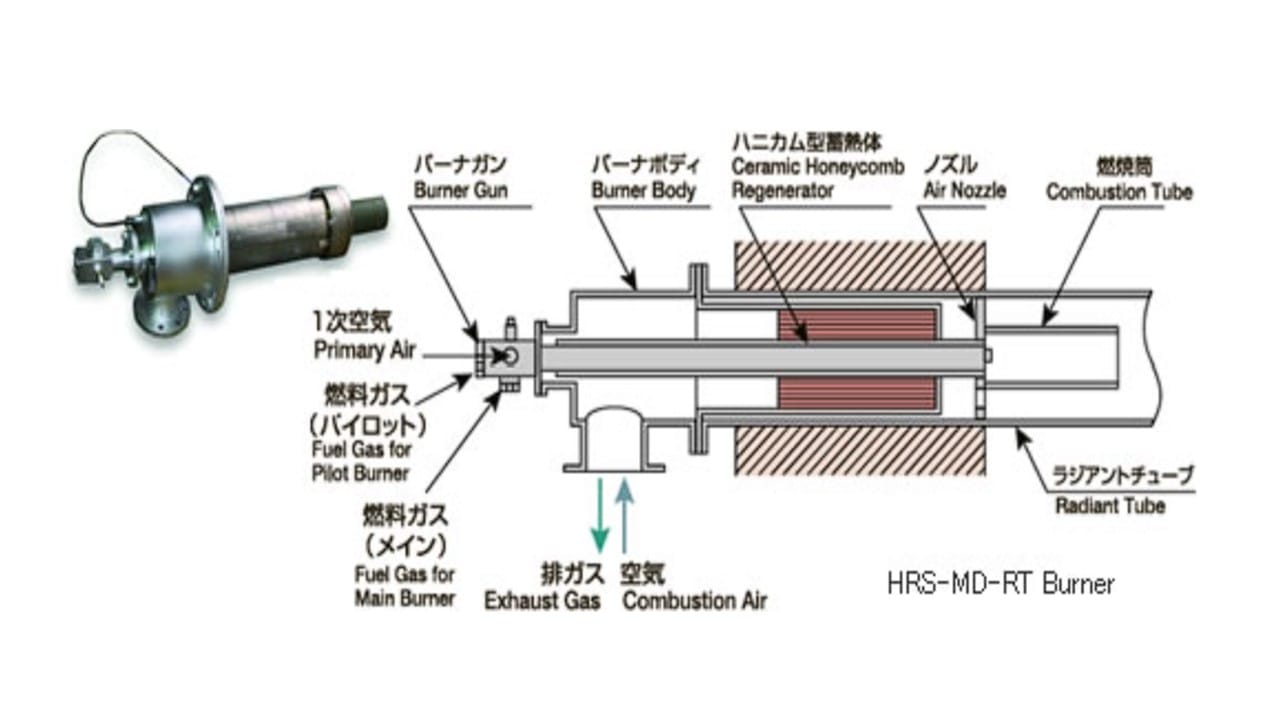

HRS-MD-RT Burner
(HRS Minimized Draft Radiant Tube Burner)
Pembakar dengan regenerator sarang lebah built-in yang dirancang khusus untuk penerapan teknologi pembakaran udara pra-pemanasan ultra-tinggi untuk proses perlakuan panas dan tujuan lain dalam manufaktur besi dan baja. Kehilangan tekanan minimum dan emisi NOx rendah dapat dicapai secara bersamaan. Pendinginan paksa terus menerus dari tabung radian juga dimungkinkan.
![HRS-MD-RT Burner(HRS Minimized Draft Radiant Tube Type Burner)](https://www.idmboiler.co.id/wp-content/uploads/2023/07/Slide3-300x169.jpg)
(HRS Minimized Draft Radiant Tube Type Burner)
Aplikasi | Tungku atmosfer dan berbagai jenis tungku pemanas tidak langsung. |

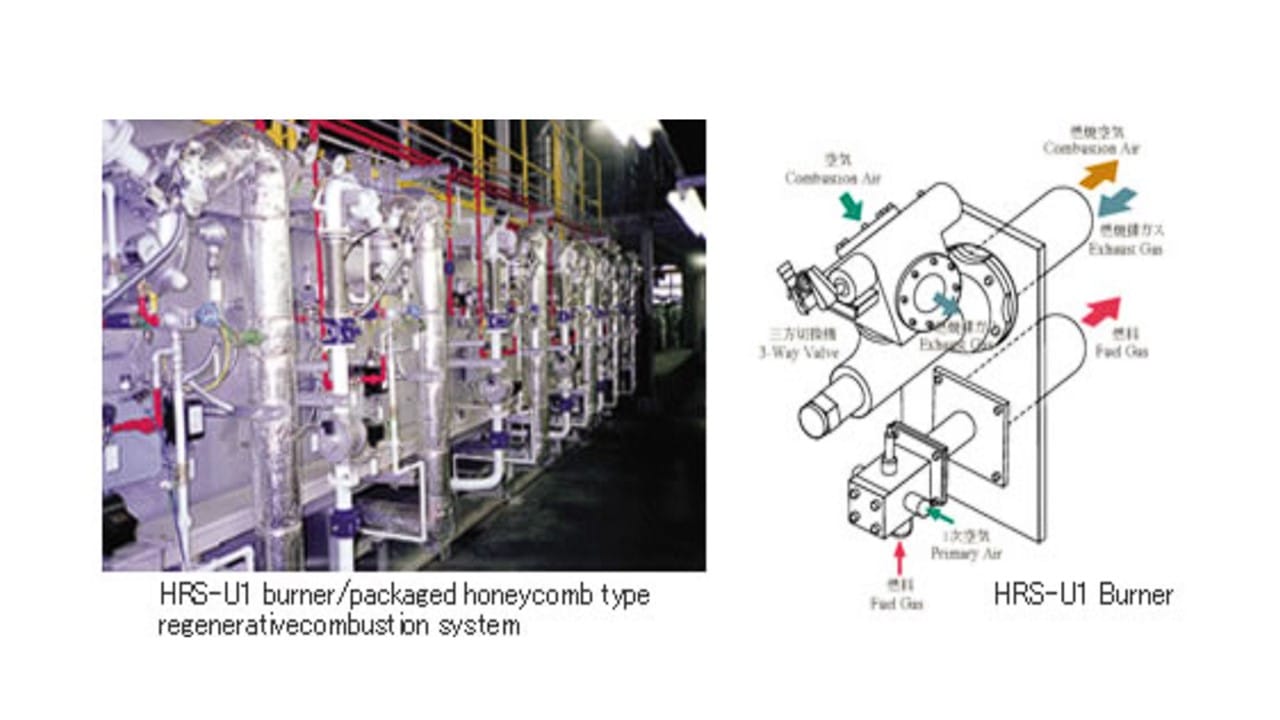

HRS-U1 Burner
(HRS Package Type Direct Firing Burner)
Pembakar pembakaran langsung yang ringkas dengan regenerator sarang lebah bawaan yang menggabungkan teknologi pembakaran udara pra-pemanasan ultra-tinggi untuk mencapai kehilangan tekanan minimum dan emisi Nox rendah secara bersamaan. Regenerator sarang lebah tipe blok bawaan memungkinkan perawatan dan servis media regenerator yang mudah.
![HRS-U1 Burner(HRS Package Type Direct Firing Burner)](https://www.idmboiler.co.id/wp-content/uploads/2023/07/Slide4-300x169.jpg)
(HRS Package Type Direct Firing Burner)
Aplikasi | Tungku pemanas, kalsiner keramik, tungku pemanas baja. |
HRS-UX Burner
(HRS Continuous Fueling/Direct Firing Type Burner)
Pembakar pembakaran langsung dengan bahan bakar terus-menerus dengan regenerator sarang lebah built-in yang menggabungkan teknologi pembakaran udara pra-pemanasan ultra-tinggi untuk mencapai kehilangan tekanan minimum dan emisi NOx yang rendah. Regenerator sarang lebah tipe blok bawaan memungkinkan perawatan dan servis media regenerator yang mudah. Nosel bahan bakar tambahan untuk pembakaran gas juga dapat dipasang.
Aplikasi | Generator hidrogen, Tungku reformasi tipe tidak langsung. |
AI/SI
(Penguat Entalpi Udara/Uap)
Dengan unit ini, dimungkinkan untuk terus menghasilkan udara atau uap suhu tinggi (1.300K-1.500K) dengan tekanan maksimum 10kPa dengan penerapan sistem pemulihan panas limbah ultra yang memanfaatkan sarang lebah keramik. Intensifier entalpi uap ini digunakan dalam proses gasifikasi biomassa yang dikembangkan oleh KTH (Royal Institute of Technology, Swedia) dan proses gasifikasi lainnya.
AI/SI
Katup Empat Arah
(Cross Exchange Mechanism-CEM)
CEM adalah untuk Pengoperasian dua set (satu pasang) pembakar regeneratif. Katup empat arah memungkinkan pengumpanan udara dan pembuangan gas buang dengan satu katup pertukaran. Keunggulan CEM dibandingkan dengan sistem katup konvensional (diperlukan empat set katup) adalah sebagai berikut:
- Biaya rendah
- Ukuran kecil dan konstruksi sederhana
- Perpipaan sederhana dan kontrol yang mudah
- Rasio kebocoran kecil (di bawah 5%)
- Pendinginan udara alami
Katup Empat Arah (CEM)
Pembangkit Udara Panas Tidak Langsung Suhu/Tekanan Tinggi
(TN400・TN700)
Dikembangkan bekerja sama dengan TOHO Gas Co.,Ltd., generator udara panas ini dapat menghasilkan udara panas atau uap pada suhu 400℃ atau 700℃ melalui pembakar regeneratif yang sangat efisien untuk pemanasan dan tabung bersirip tipe lurus untuk penukar panas. Biaya pengoperasian sekitar 1/3 dari sistem pemanas listrik konvensional.
Aplikasi | Tungku Pemanas Cetakan Logam, Tungku Tempering, Pengering Kue Cat, Tungku Vulkanisir Karet, Pengering Pelarut. |
Generator Udara Panas Tidak Langsung Suhu/Tekanan Tinggi(TN400・TN700)
PILLARD ROTAFLAM®
ROTARY KILN BURNER
ROTARY KILN BURNER KAMI UNTUK APLIKASI NON-SEMEN
Pembakar industri Pillard ROTAFLAM ® Fives telah berhasil digunakan dalam berbagai aplikasi tanur putar di seluruh dunia selama lebih dari dua dekade,
Pembakar ideal untuk kalsinasi dan reduksi mineral dan bijih seperti kapur tohor, dolomit, tanah liat yang diperluas, feronikel, magnetit, kromium oksida, titanium oksida, litium, bijih besi dan seng, serta pemulihan kapur pulp dan kertas.
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_Pillard/ROTAFLAM/tuyere_avant_plan_3d.jpg)
PEMBAKAR MULTI-BAHAN BAKAR MEMBERIKAN STABILITAS API MAKSIMUM
Pembakar multi-bahan bakar Pillard ROTAFLAM ® kami menjamin nyala api yang stabil berkat penstabil pelat pusatnya, yang menghasilkan zona aliran balik internal di inti nyala api. Sistem mensirkulasi ulang gas pembakaran panas dengan konsentrasi O 2 rendah kembali ke ujung pembakar, meningkatkan suhu secara lokal dan menciptakan zona kurus O 2 di inti api. Ini secara bersamaan meningkatkan pengapian bahan bakar, stabilitas nyala api dan pengurangan NOx.
Konfigurasi praktis pembakar memungkinkan integrasi pembakar pemanasan untuk bahan bakar gas atau cair, penyala dan detektor api, dan tombak untuk bahan bakar limbah padat, cair atau gas.
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_Pillard/ROTAFLAM/flamme_image___texte.jpg)
PEMBAKAR PALING FLEKSIBEL DI PASARAN
Berkat desainnya yang fleksibel, Pillard ROTAFLAM ® beradaptasi agar sesuai dengan persyaratan khusus dari setiap proses pembakaran. Penampang ujung burner dapat disetel secara terpisah selama pengoperasian untuk menyempurnakan bentuk api sesuai dengan setiap kondisi proses. Tekanan udara primer juga dapat disesuaikan, terlepas dari laju aliran.
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_Pillard/ROTAFLAM/rota_plant.jpg)
KURANGI EMISI CO DAN NOX ANDA
Pillard ROTAFLAM ® juga telah dirancang khusus untuk mengurangi emisi CO dan NOx. Saluran udara aksial dan radialnya diatur ke konfigurasi pembakar NOx rendah, diposisikan di luar saluran bahan bakar.
Efisiensi pembakaran tinggi Pillard ROTAFLAM ® mengurangi volume udara primer. Hal ini meningkatkan efisiensi termal kiln secara keseluruhan, sekaligus memastikan pembentukan residu CO dan NOx yang lebih rendah selama proses pembakaran. Zona resirkulasi internal yang dibuat oleh penstabil pelat tengah burner memastikan jarak penyalaan bahan bakar yang pendek.
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_Pillard/ROTAFLAM/plan_3d_rota.jpg)
FITUR TEKNIK
Pillard ROTAFLAM ® adalah pembakar industri yang sangat serbaguna, baik dalam hal kompatibilitas dan kapasitas bahan bakar.
Fitur utamanya meliputi:
- Kompatibilitas dengan semua jenis bahan bakar: Batubara, Kokas minyak bumi, Antrasit, Lignit, Minyak berat, Minyak diesel, Gas alam, Bahan bakar padat alternatif (plastik, serpihan kayu, serbuk gergaji, tepung hewan, bulu halus), Minyak limbah, Pelarut dan Gas proses (gas non-condensable (NCG), gas oven kokas)
- Rentang keluaran: 5-180 MW
- Rasio udara primer: 6-10% dari udara pembakaran
- Tekanan: 150-250 mbar, tergantung aplikasinya
PEMBAKAR NOX BERKECEPATAN TINGGI DAN RENDAH YANG DIRANCANG UNTUK BERBAGAI MACAM APLIKASI
Fives mendesain dan memasok pembakar kecepatan tinggi yang cocok untuk berbagai aplikasi. Dirancang untuk operasi NOx rendah , pembakar kecepatan tinggi Fives secara signifikan mengurangi emisi gas rumah kaca tanpa mengorbankan kualitas produk atau kinerja proses. Pembakar canggih ini juga memberikan rasio turndown yang tinggi dan stabilitas nyala api yang luar biasa .
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_ITAS/ITAS_Speedflame/4-ITAS_SPEEDFLAME.jpg)
PEMBAKAR MULTI-BAHAN BAKAR DENGAN TEKNOLOGI MIXER GAS UDARA
Pembakar Speedflame ITAS Fives dirancang untuk aplikasi tekstil, pengeringan, kertas, dan lingkungan seperti pengurangan senyawa organik yang mudah menguap (VOC). Pencampuran udara/gas yang optimal pada nosel menghasilkan semburan gas panas yang masuk ke oven. Kecepatan keluar yang kuat ini mendistribusikan panas secara merata di tungku bersuhu tinggi , menciptakan suasana ruang pembakaran yang ideal.
Pembakar ITAS Speedflame berkisar dari 190 kW hingga 1.700 MW dan beroperasi pada suhu tungku hingga 1.200°C (2.192°F). Pembakar dapat menyala dengan:
- Gas alam
- Gas minyak cair
- Gas campuran
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_NA/Tempest/680_x_600/North_American_Tempest.jpg)
MEMPRODUKSI SALAH SATU PEMBAKAR BERKAPASITAS KECIL YANG PALING BANYAK DIGUNAKAN DI DUNIA
Pembakar Tempest™ Amerika Utara menawarkan aksi jet berkecepatan tinggi dan resirkulasi yang unggul . Operator mendapat manfaat dari keseragaman suhu yang lebih baik, emisi NOx yang rendah, dan stabilitas dalam tungku yang beroperasi pada suhu hingga 1.649°C (3.000°F). Pembakar Tempest™ Amerika Utara juga tersedia dalam versi NOx ultra-rendah. DMC Tempest™ Amerika Utara dan LNI Tempest™ Amerika Utara mempertahankan semua fitur terbaik dari seri 4441 termasuk:
- Emisi NOx sangat rendah
- Udara berlebih terluas dan operasi bahan bakar berlebih
- Pengapian percikan langsung
- Lubang udara dan gas integral
- Konstruksi cor yang kokoh
- Ionisasi atau pemantauan api UV
- Daya tahan stabilisator
Pembakar Tempest™ Amerika Utara membakar gas alam dan tersedia dalam ukuran mulai dari 400.000 hingga 5,4 MM Btu/h
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_NA/HiRAM/HiRAM/680_X_600/North_American_HiRAM_1.jpg)
MENGURANGI EMISI SAMBIL MENGOPTIMALKAN KESERAGAMAN SUHU DAN EFISIENSI TERMAL
Pembakar HiRAM® Amerika Utara Fives dibangun di atas kesuksesan Tempest® Amerika Utara sambil menambahkan fungsionalitas yang lebih besar. Mereka mencapai kecepatan tinggi yang sebenarnya (500 hingga 750 kaki per detik) karena tingkat kapasitas yang sangat tinggi relatif terhadap area pelepasan ubin yang berkurang .
Pembakar HiRAM® Amerika Utara cocok untuk suhu tungku hingga 1.315°C (2.400°F) dan dapat digunakan dengan udara panas hingga 315°C (600°F). Dinyalakan dengan pilot gas atau penyala percikan langsung, mereka paling cocok untuk:
- Peleburan aluminium
- Pemanas sendok
- Lubang perendaman
- Kiln putar
- Tungku perlakuan panas
- Pengering tempat tidur cairan
- Pengering
Pembakar HiRAM® Amerika Utara membakar gas alam dan minyak dan tersedia dalam ukuran mulai dari 4 MM Btu/jam hingga 25 MM Btu/jam

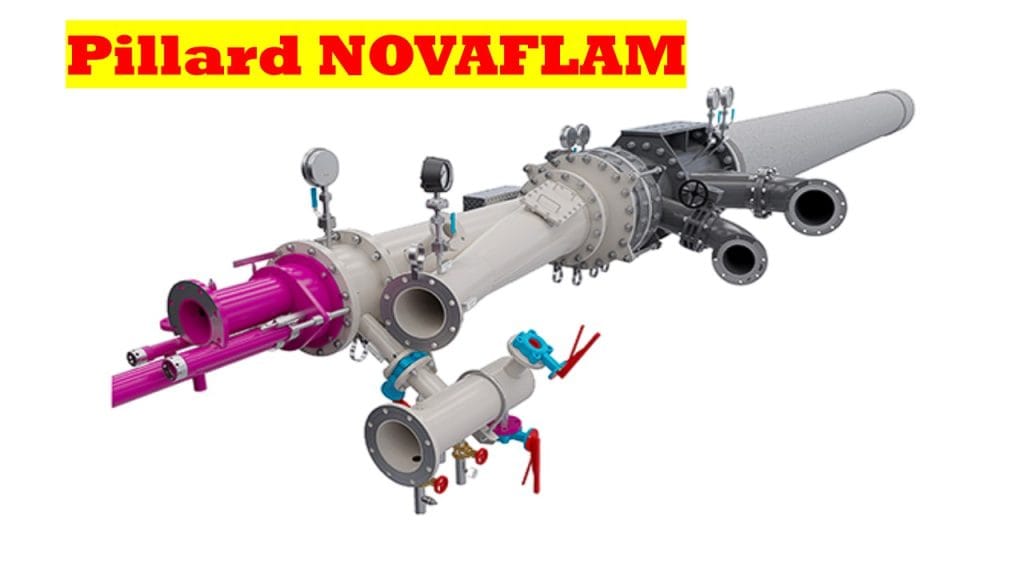

PILLARD NOVAFLAM® EVOLUTION
ROTARY KILN BURNER
ROTARY KILN BURNER CANGGIH KAMI UNTUK INDUSTRI SEMEN
Fives adalah pemimpin dunia dalam pembakar industri untuk industri semen. Sebagai bagian dari jajaran produk Pillard, kami meluncurkan desain pembakar revolusioner pada tahun 2009 untuk memaksimalkan aliran udara sekunder. Solusi ini telah dikirimkan ke lebih dari 600 klien di seluruh dunia.
Pada tahun 2020, Fives meluncurkan pembakar generasi berikutnya: Pillard NOVAFLAM ® Evolution. Ini tersedia sebagai burner mono-channel atau bi-channel untuk rotary kiln, menawarkan kinerja yang tak tertandingi.
KONSUMSI BAHAN BAKAR LEBIH RENDAH DAN KUALITAS KLINKER SEMEN LEBIH BAIK
Dengan profil termal yang ideal dan dapat dikontrol, pembakar Pillard NOVAFLAM ® Evolution menawarkan kualitas klinker semen maksimum dengan aktivitas hidrolik yang sangat baik. Ini juga mengontrol ukuran kristal Alite dan memastikan distribusi granulometri klinker yang homogen pada tingkat denda yang rendah.
Konsumsi bahan bakar spesifik Pillard NOVAFLAM ® Evolution yang rendah meningkatkan efisiensi termal kiln. Unit ini juga mencegah masalah panas berlebih, mengoptimalkan radiasi, dan meningkatkan pemulihan panas dari pendingin, berkat distribusi granulometri klinker yang dioptimalkan. Perangkat bawaan memungkinkan penyesuaian bentuk api yang mudah, menjadikan Pillard NOVAFLAM ® Evolution pembakar paling fleksibel di dunia.
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_Pillard/NOVAFLAM_e/picto_environnement_v2.png)
KURANGI JEJAK LINGKUNGAN PABRIK ANDA
Melestarikan lingkungan telah menjadi perhatian yang berkembang bagi industri. Fives dan anak perusahaannya berkomitmen untuk membantu pelanggan mengurangi jejak karbon mereka tanpa mengorbankan kinerja.
Menanggapi kebutuhan klien kami yang terus berkembang, pembakar Pillard NOVAFLAM ® Evolution dirancang untuk mengurangi dampak CO 2 pengguna akhir ke tingkat yang sebelumnya tidak terjangkau. Ini menawarkan tingkat substitusi bahan bakar padat alternatif (ASF) yang ditingkatkan dan secara signifikan mengurangi emisi NOx.
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_Pillard/NOVAFLAM_e/volant_de_reglage.jpg)
PEMBAKAR YANG FLEKSIBEL DAN TAHAN LAMA UNTUK MENGURANGI BIAYA
Burner Pillard NOVAFLAM ® Evolution mudah dibongkar dan disesuaikan: setelah momentum burner diatur, pegangan sederhana memungkinkan untuk memodifikasi bentuk pusaran dan nyala api saat kiln beroperasi. Fitur ini mencegah dampak apa pun pada aliran udara radial/aksial dan momentum keseluruhan burner.
Desain ujung aksial Cooled Heavy Duty (CHD) baru dari Pillard NOVAFLAM ® Evolution burner memastikan kesinambungan yang kuat terhadap pemuaian panas jika terjadi kegagalan refraktori. Selain itu, paket teknologi SMART memprediksi kegagalan, memastikan perawatan yang mudah, dan mencegah penghentian.
![](https://webasset.fivesgroup.com/Energy_Combustion/Products_-_Pillard/NOVAFLAM_e/nova_e_vue_arriere.jpg)
FITUR TEKNIK
Pembakar multi-bahan bakar Pillard NOVAFLAM ® Evolution Fives memiliki kisaran output 10-200MW dan sangat ideal untuk membakar gas, batu bara, dan jenis bahan bakar lainnya.
Belajarlah lagi
DOKUMEN
-
Brosur Pillard NOVAFLAM® Evolution
-
Artikel tentang Tinjauan Semen Internasional
-
Artikel tentang Semen Dunia
-
Artikel tentang Tinjauan Semen Internasional bis
Workshop
