IMB Thermal Oil Heater: Solusi Sistem Pemanas Industri Temperatur Tinggi yang Efisien, Aman, dan Andal

Thermal Oil Heater (TOH) merupakan salah satu sistem pemanas tidak langsung (indirect heating system) yang banyak digunakan pada berbagai sektor industri karena mampu menghasilkan temperatur tinggi tanpa tekanan tinggi. Dibandingkan menggunakan steam boiler, sistem ini menawarkan efisiensi energi yang lebih baik pada aplikasi pemanasan hingga 350°C, biaya operasional yang lebih rendah, serta risiko keselamatan yang lebih kecil.

IMB Thermal Oil Heater dirancang oleh PT Indira Mitra Boiler menggunakan desain coil berstandar engineering, burner efisiensi tinggi, sistem kontrol otomatis, serta material berkualitas yang menghasilkan perpindahan panas optimal dan umur pakai panjang.

Artikel ini membahas secara lengkap prinsip kerja, komponen, keunggulan, aplikasi industri, studi kasus, studi banding, hingga panduan memilih Thermal Oil Heater.

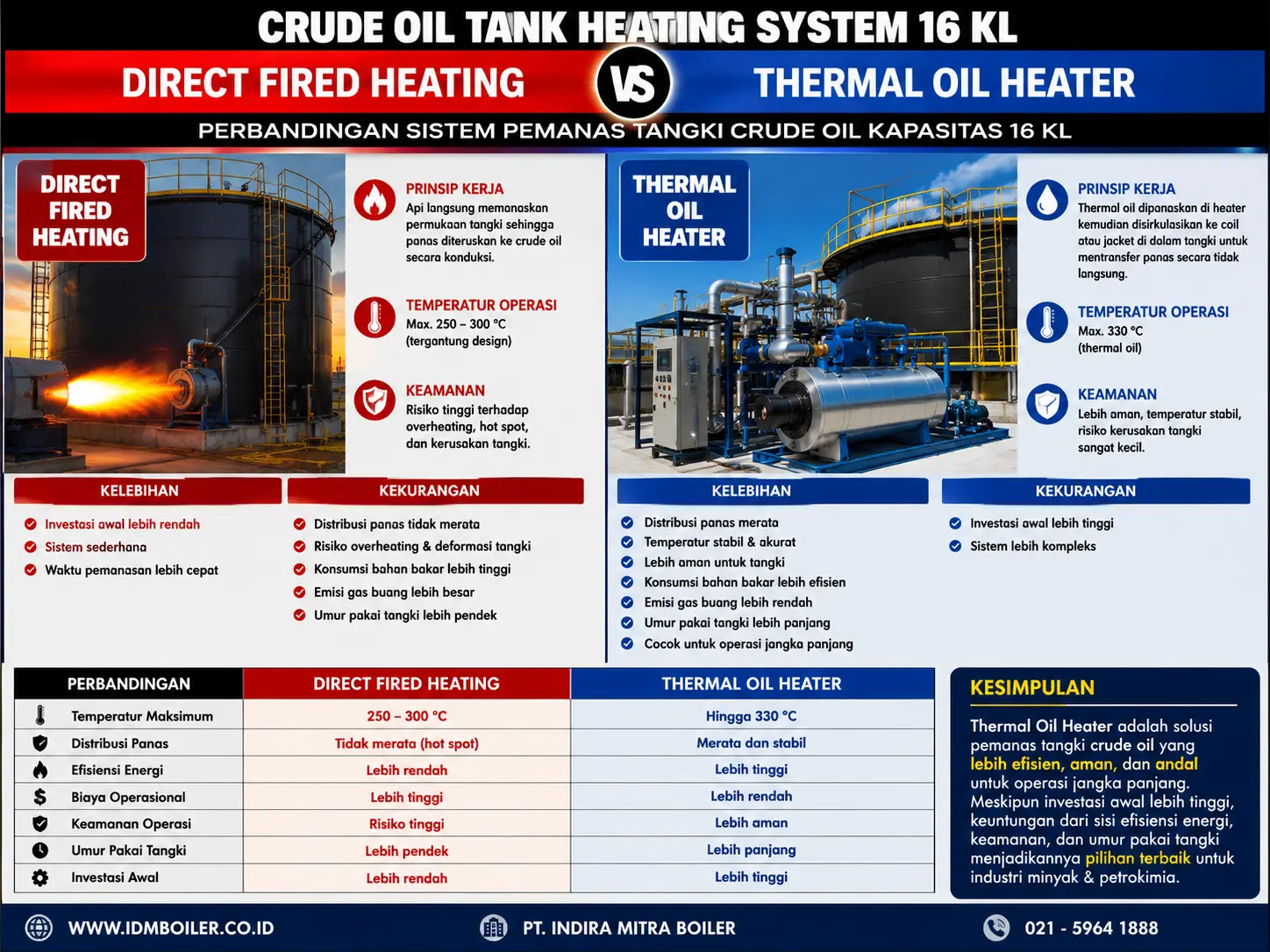

Gambar Studi Banding Crude Oil Tank Heating System 16 KL – Thermal Oil Heater vs Direct Fired.

Infografis ini membandingkan dua metode pemanasan tangki crude oil kapasitas 16 KL, yaitu Thermal Oil Heater dan Direct Fired Heating. Perbandingan meliputi prinsip kerja, temperatur operasi, distribusi panas, efisiensi energi, konsumsi bahan bakar, keamanan operasi, biaya operasional, umur pakai tangki, serta rekomendasi sistem pemanas yang paling sesuai untuk aplikasi industri minyak dan petrokimia.

Studi Banding Crude Oil Tank Heating System 16 KL Thermal Oil Heater vs Direct Fired

Perbandingan sistem pemanas tangki crude oil kapasitas 16 KL menggunakan metode Direct Fired Heating dan Thermal Oil Heater. Studi ini membahas efisiensi energi, distribusi panas, keamanan operasi, konsumsi bahan bakar, biaya operasional, serta keandalan sistem pemanas industri untuk aplikasi penyimpanan dan pemanasan crude oil.

Video “Thermal Oil Heater Onsite BBWM Babelan Bekasi | Project PT Indira Mitra Boiler” menjelaskan proses pelaksanaan proyek Thermal Oil Heater di lokasi BBWM, Babelan, Bekasi, yang dikerjakan oleh PT Indira Mitra Boiler.

Dalam video ini diperlihatkan kondisi unit Thermal Oil Heater di lapangan, mulai dari posisi instalasi, sistem burner, coil pemanas, pompa sirkulasi thermal oil, expansion tank, jaringan perpipaan, hingga panel kontrol. Seluruh komponen tersebut bekerja sebagai satu kesatuan untuk menghasilkan dan menyalurkan panas ke proses produksi secara stabil.

Thermal Oil Heater bekerja dengan cara memanaskan thermal oil di dalam coil menggunakan energi panas dari burner. Thermal oil yang telah mencapai temperatur kerja kemudian disirkulasikan oleh pompa menuju peralatan proses, seperti heat exchanger, tangki pemanas, reactor, dryer, atau kebutuhan pemanasan industri lainnya. Setelah melepaskan panas, thermal oil kembali ke heater untuk dipanaskan ulang dalam sistem sirkulasi tertutup.

Video ini juga menunjukkan pentingnya proses pemeriksaan onsite untuk memastikan arah aliran thermal oil, tekanan sistem, temperatur supply dan return, performa burner, fungsi pompa sirkulasi, serta sistem keselamatan bekerja sesuai parameter desain. Pemeriksaan tersebut diperlukan untuk mencegah overheating, aliran thermal oil yang terlalu rendah, kebocoran, kegagalan pompa, maupun gangguan pada sistem pembakaran.

Selain itu, proyek Thermal Oil Heater BBWM Babelan Bekasi ini menggambarkan kemampuan PT Indira Mitra Boiler dalam menangani pekerjaan engineering, fabrikasi, instalasi, inspeksi, testing, commissioning, troubleshooting, serta perawatan sistem pemanas industri.

Melalui sistem kontrol otomatis, temperatur thermal oil dapat dijaga tetap stabil sesuai kebutuhan proses. Burner akan meningkatkan atau menurunkan kapasitas pembakaran berdasarkan sinyal dari temperature controller. Apabila terjadi kondisi tidak aman, seperti temperatur terlalu tinggi, tekanan abnormal, kegagalan aliran, atau burner flame failure, sistem proteksi akan memberikan alarm dan menghentikan operasi secara otomatis.

Proyek ini menjadi salah satu contoh penerapan Thermal Oil Heater untuk kebutuhan pemanasan industri yang membutuhkan temperatur tinggi, distribusi panas merata, tekanan operasi relatif rendah, serta operasi yang efisien dan berkelanjutan.

Pengertian IMB Thermal Oil Heater

Thermal Oil Heater adalah sistem pemanas yang memanfaatkan fluida thermal oil sebagai media perpindahan panas. Berbeda dengan steam boiler yang menghasilkan uap air, Thermal Oil Heater memanaskan minyak khusus (heat transfer fluid) yang kemudian disirkulasikan menuju proses produksi melalui pompa sirkulasi.

Panas dari burner tidak langsung mengenai produk, tetapi terlebih dahulu diserap oleh coil yang berisi thermal oil. Setelah mencapai temperatur tertentu, thermal oil dialirkan menuju heat exchanger, jacket tank, reactor, dryer, oven, atau berbagai peralatan proses lainnya.

Karena thermal oil memiliki titik didih yang sangat tinggi, sistem mampu menghasilkan temperatur hingga sekitar 300–350°C dengan tekanan operasi yang relatif rendah. Hal ini menjadikan Thermal Oil Heater sebagai pilihan ideal untuk proses industri yang membutuhkan pemanasan stabil, merata, dan aman.

Keunggulan lainnya adalah tidak terjadi perubahan fase seperti pada air yang berubah menjadi uap. Dengan demikian, kehilangan energi akibat proses penguapan dapat diminimalkan sehingga efisiensi sistem meningkat.

Cara Kerja IMB Thermal Oil Heater

Sistem Thermal Oil Heater bekerja berdasarkan prinsip perpindahan panas secara konduksi dan konveksi. Energi panas dari pembakaran burner diserap oleh coil, kemudian diteruskan ke thermal oil yang bersirkulasi menuju proses produksi.

Alur kerja secara umum meliputi:

1. Burner menghasilkan nyala api.
2. Api memanaskan coil.
3. Thermal oil di dalam coil menyerap panas.
4. Pompa mensirkulasikan thermal oil ke proses.
5. Thermal oil kembali ke heater.
6. Siklus berlangsung secara terus-menerus.

Burner

Burner merupakan sumber energi utama pada IMB Thermal Oil Heater yang berfungsi menghasilkan panas untuk memanaskan thermal oil. Sistem ini mencampurkan bahan bakar dan udara dengan rasio yang tepat sehingga proses pembakaran berlangsung lebih efisien dan menghasilkan emisi yang lebih rendah.

Jenis Burner

IMB Thermal Oil Heater dapat menggunakan beberapa jenis burner sesuai kebutuhan industri, antara lain:

• Gas Burner
• Solar Burner
• Dual Fuel Burner
• Heavy Oil Burner
• Biomass Furnace (Opsional)

Teknologi Burner Modern

Selain itu, burner modern telah dilengkapi dengan sistem modulating burner yang mampu menyesuaikan kapasitas pembakaran secara otomatis mengikuti kebutuhan panas proses. Dengan demikian, temperatur thermal oil menjadi lebih stabil, konsumsi bahan bakar dapat ditekan, dan frekuensi hidup-mati (on/off cycling) burner berkurang. Oleh karena itu, umur pakai burner menjadi lebih panjang dan efisiensi sistem pemanas meningkat.

Coil

Coil merupakan komponen utama pada Thermal Oil Heater yang berfungsi sebagai media perpindahan panas antara gas hasil pembakaran dan thermal oil yang bersirkulasi di dalam pipa. Desain coil yang tepat sangat menentukan efisiensi perpindahan panas serta keandalan sistem secara keseluruhan.

Desain Coil IMB Thermal Oil Heater

Untuk menghasilkan performa yang optimal, coil IMB dirancang menggunakan beberapa pertimbangan engineering, yaitu:

• Material baja karbon berkualitas tinggi sesuai standar aplikasi industri.
• Diameter pipa yang dihitung berdasarkan kapasitas dan laju aliran thermal oil.
• Desain spiral (helical coil) atau multi-coil untuk memperbesar luas perpindahan panas.
• Distribusi panas yang merata guna mengurangi terbentuknya hot spot.

Keunggulan Desain Coil

Selanjutnya, desain coil yang optimal memberikan berbagai keuntungan bagi pengguna. Di samping itu, aliran thermal oil menjadi lebih stabil sehingga efisiensi perpindahan panas dapat ditingkatkan. Sebagai hasilnya, sistem mampu bekerja lebih andal dalam jangka panjang.

Beberapa manfaat desain coil yang baik antara lain:

• Efisiensi perpindahan panas lebih tinggi.
• Penurunan tekanan (pressure drop) lebih rendah.
• Mengurangi risiko degradasi thermal oil akibat overheating.
• Meminimalkan terbentuknya hot spot pada permukaan pipa.
• Memperpanjang umur pakai coil dan komponen pendukung.
• Menurunkan biaya operasional serta kebutuhan perawatan.

Thermal Oil

Thermal oil adalah fluida perpindahan panas yang dirancang khusus untuk bekerja pada temperatur tinggi tanpa mengalami perubahan fase.

Karakteristik thermal oil yang baik:

• Stabil pada temperatur tinggi.
• Tidak mudah menguap.
• Memiliki konduktivitas panas yang baik.
• Viskositas rendah pada temperatur operasi.
• Tahan terhadap oksidasi.

Selama operasi, thermal oil menyerap panas dari coil kemudian mengalirkannya menuju:

• Jacket reactor
• Heat exchanger
• Dryer
• Oven
• Tangki pemanas
• Mesin proses

Setelah panas dilepaskan ke proses, thermal oil kembali ke heater untuk dipanaskan kembali sehingga membentuk sistem sirkulasi tertutup.

Control Panel

Control Panel merupakan pusat kendali seluruh sistem Thermal Oil Heater.

Fungsi utama panel kontrol meliputi:

• Mengatur urutan penyalaan burner.
• Mengontrol temperatur thermal oil.
• Mengatur modulasi burner.
• Mengontrol pompa sirkulasi.
• Mengaktifkan sistem alarm.
• Melakukan shutdown otomatis saat terjadi gangguan.

Panel IMB umumnya dilengkapi dengan:

• PLC atau microprocessor controller.
• Digital temperature controller.
• Pressure monitoring.
• Flow switch.
• Low oil flow protection.
• High temperature protection.
• Emergency stop.
• Alarm indikator.
• Hour meter.
• Human Machine Interface (HMI) untuk model tertentu.

Keunggulan IMB Thermal Oil Heater

Efisiensi

Salah satu alasan utama banyak industri beralih ke Thermal Oil Heater adalah efisiensi energinya yang tinggi.

Keunggulan efisiensi antara lain:

• Tidak membutuhkan energi laten untuk menghasilkan uap.
• Kehilangan panas lebih kecil.
• Temperatur lebih stabil.
• Burner bekerja secara modulating.
• Konsumsi bahan bakar lebih hemat.

Efisiensi termal yang baik dapat mengurangi biaya operasional secara signifikan, terutama pada proses pemanasan kontinu.

Temperatur

Thermal Oil Heater mampu menghasilkan temperatur tinggi dengan tekanan operasi yang relatif rendah.

Rentang temperatur umum:

Karena tidak menggunakan tekanan tinggi seperti steam boiler, risiko operasi menjadi lebih rendah.

 Perawatan

Thermal Oil Heater memiliki kebutuhan perawatan yang lebih sederhana dibandingkan boiler uap.

Perawatan rutin meliputi:

• Pemeriksaan burner.
• Pembersihan coil.
• Pemeriksaan pompa.
• Analisis kualitas thermal oil.
• Pemeriksaan kebocoran.
• Kalibrasi sensor.
• Penggantian filter.
• Pemeriksaan refractory.
• Uji fungsi sistem keselamatan.

Program preventive maintenance yang konsisten membantu menjaga efisiensi dan mengurangi risiko downtime.

Umur Pakai

IMB Thermal Oil Heater dirancang menggunakan material baja berkualitas tinggi, desain coil perpindahan panas yang efisien, serta komponen pendukung yang memenuhi standar industri. Oleh karena itu, setiap unit mampu beroperasi secara andal pada berbagai aplikasi pemanasan yang membutuhkan temperatur tinggi dan kontinuitas operasi.

Selain itu, setiap IMB Thermal Oil Heater dilengkapi dengan sistem kontrol otomatis, sensor temperatur, pressure monitoring, serta berbagai fitur keselamatan yang membantu menjaga temperatur, tekanan, dan aliran thermal oil tetap berada dalam batas operasi yang aman. Sistem proteksi tersebut berperan penting dalam mencegah kondisi overheating yang dapat mempercepat kerusakan thermal oil maupun komponen utama.

Desain furnace yang optimal dan konfigurasi coil yang dirancang untuk menghasilkan distribusi panas secara merata membantu meningkatkan efisiensi perpindahan panas sekaligus mengurangi titik panas (hot spot) pada permukaan pipa. Dengan demikian, risiko deformasi coil, kelelahan material akibat siklus termal, dan penurunan performa pemanasan dapat diminimalkan sehingga keandalan sistem tetap terjaga.

Pelaksanaan preventive maintenance secara berkala, termasuk inspeksi burner, pemeriksaan pompa sirkulasi, analisis kualitas thermal oil, pembersihan coil, serta pengujian sistem keselamatan, menjadi faktor penting dalam mempertahankan performa jangka panjang. Dengan pengoperasian yang benar dan perawatan sesuai rekomendasi, Thermal Oil Heater dapat memiliki umur pakai yang panjang serta memberikan biaya kepemilikan (life cycle cost) yang lebih ekonomis.

Aplikasi IMB Thermal Oil Heater

Industri Makanan

Digunakan untuk:

• Frying system
• Bakery oven
• Cooking oil heater
• Jacket kettle
• Food reactor
• Spray dryer
• Milk processing
• Cocoa processing

Keunggulannya adalah menghasilkan pemanasan yang stabil sehingga kualitas produk lebih konsisten.

Industri Tekstil

Aplikasi meliputi:

• Stenter machine
• Drying machine
• Calendar roll
• Heat setting
• Dyeing process
• Finishing line

Thermal Oil Heater memberikan distribusi panas yang seragam sehingga membantu menjaga kualitas kain dan efisiensi proses produksi.

Industri Sawit

Pada industri kelapa sawit, Thermal Oil Heater digunakan untuk:

• Crude Palm Oil (CPO) tank heating.
• Heating storage tank.
• Sludge oil heating.
• Heat exchanger.
• Fat pit heating.
• Refinery process.
• Oleochemical process.

Industri Kimia

Digunakan pada:

• Reactor vessel.
• Distillation column.
• Jacket reactor.
• Resin plant.
• Adhesive plant.
• Pharmaceutical process.
• Polymer processing.

Sistem ini mampu mempertahankan temperatur proses secara presisi untuk mendukung kualitas produk dan keamanan operasi.

Industri Aspal

Thermal Oil Heater menjadi solusi utama untuk:

• Asphalt Mixing Plant (AMP).
• Bitumen tank.
• Asphalt storage.
• Bitumen transfer.
• Emulsion plant.

Temperatur yang stabil membantu menjaga viskositas aspal tetap sesuai spesifikasi.

Studi Kasus

Retrofit Sistem Pemanasan Tangki CPO

Sebuah pabrik pengolahan kelapa sawit menggunakan sistem pemanasan langsung dengan konsumsi bahan bakar tinggi dan distribusi panas yang tidak merata. Setelah dilakukan evaluasi, sistem diganti menggunakan IMB Thermal Oil Heater lengkap dengan pompa sirkulasi, jaringan pipa berinsulasi, dan coil pemanas di dalam tangki.

Hasil yang diperoleh:

• Temperatur pemanasan lebih stabil.
• Waktu pemanasan lebih singkat.
• Konsumsi bahan bakar menurun.
• Tidak terjadi overheating pada produk.
• Operasi menjadi lebih aman dan mudah dikontrol melalui panel otomatis.

Studi Banding

 FAQ

Apa itu Thermal Oil Heater?

Sistem pemanas tidak langsung yang menggunakan thermal oil sebagai media perpindahan panas.

Berapa temperatur maksimum?

Umumnya hingga 300–350°C, tergantung spesifikasi desain dan jenis thermal oil.

Apakah lebih hemat dibanding steam boiler?

Untuk banyak aplikasi pemanasan temperatur tinggi, Thermal Oil Heater dapat memberikan efisiensi operasional yang lebih baik karena tidak memerlukan pembentukan uap dan pengolahan air boiler.

Berapa umur thermal oil?

Bervariasi tergantung temperatur operasi, kualitas oli, dan pola pemeliharaan. Pemantauan kualitas thermal oil secara berkala sangat disarankan.

Apakah Thermal Oil Heater aman?

Ya, apabila dilengkapi sistem proteksi seperti high temperature cut-off, flow switch, pressure monitoring, expansion tank, dan prosedur operasi yang benar.

Burner apa saja yang dapat digunakan?

Gas burner, solar burner, dual fuel burner, heavy oil burner, atau sistem pembakaran biomassa sesuai kebutuhan aplikasi.

Apakah bisa digunakan 24 jam?

Bisa. Sistem ini dirancang untuk operasi kontinu dengan syarat kapasitas dipilih sesuai beban proses dan program preventive maintenance dijalankan secara berkala.

Bagaimana memilih kapasitas yang tepat?

Perhitungan harus mempertimbangkan beban panas proses, laju produksi, temperatur masuk dan keluar, jenis fluida, efisiensi sistem, serta cadangan kapasitas yang memadai.

Kesimpulan

IMB Thermal Oil Heater merupakan solusi pemanas industri yang efisien, aman, dan andal untuk berbagai kebutuhan proses temperatur tinggi. Dengan desain coil yang dioptimalkan, burner berteknologi tinggi, sistem kontrol otomatis, serta fitur keselamatan lengkap, unit ini mampu memberikan distribusi panas yang stabil, konsumsi energi yang efisien, dan umur pakai yang panjang.

Sistem ini sangat sesuai untuk industri makanan, tekstil, kelapa sawit, kimia, aspal, farmasi, hingga manufaktur yang membutuhkan pemanasan kontinu dengan temperatur tinggi namun tetap mengutamakan keselamatan dan efisiensi operasional. Melalui pemilihan kapasitas yang tepat, instalasi yang benar, serta preventive maintenance secara berkala, IMB Thermal Oil Heater dapat membantu meningkatkan produktivitas sekaligus menurunkan biaya operasional dalam jangka panjang.
