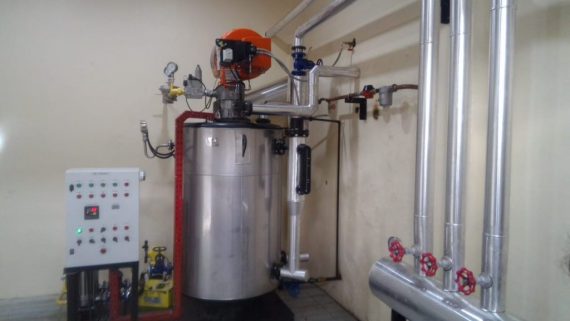

Boiler tabung api (Fire tube steam Boiler) dirancang untuk mentransfer gas panas dari sumber pemanas dan siklus gas-gas ini melalui tabung yang beredar melalui body drum yang diisi dengan air. Proses ini secara efektif mentransfer panas dari gas fired ke dalam air, yang secara efektif untuk menghasilkan uap.
Karena desaign yang relatif sederhana ini, boiler tabung api (Fire tube steam Boiler) mudah dioperasikan dan murah untuk dibeli. Dengan kemampuan menghasilkan tekanan sedang hingga rendah 5 sd 12 barg, tabung api (Fire tube steam Boiler) sangat fleksibel dan dapat dikonfigurasikan dalam berbagai desagin. Informasi berikut menjelaskan beberapa desaign yang paling umum untuk boiler tabung api (Fire tube steam Boiler) adalah.
1. Tabung Boiler Api (Fire tube steam Boiler) Tabung Horisontal Sebagai salah satu desaign teruji di dunia industri fabrikasi boiler dan paling sederhana untuk boiler sektor industrial, (Fire tube steam Boiler) boiler tabung api Horizontal Return Tubular masih diproduksi hingga saat ini termasuk PT.INDIRA DWI MITRA di negara indonesia .Ini fitur shell drum, lembaran tabung di setiap ujung shell, dan tabung yang menghubungkan kedua lembar tabung (tube plate).
Ketel dipasang di atas pasangan kerangka tungku baja. Setelah produk pembakaran melewati tungku, itu diarahkan melalui tabung di ujung boiler. Setelah melalui tabung, produk pembakaran menuju ujung fired tub boiler yang lain. Produk pembakaran diarahkan ke cerobong /Chiemny atau gas buang .

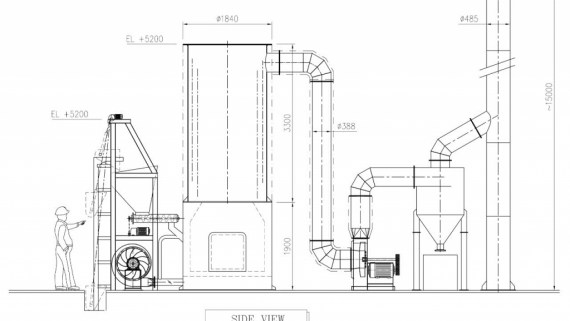

2. Desain Boiler Fire Tube box
Desain ketel tungku menggunakan boiler lokomotif dan tungku tungku tabung api. Sebagai desain boiler sekali jalan, produk pembakaran melewati boiler lokomotif satu kali. Bergantung pada susunan tabung dan baffle, beberapa desain ketel tungku mungkin tiga lintasan atau dua lintasan.
Karakteristik yang paling umum dari desain boiler tungku adalah tungku yang mungkin sebagian terkandung dalam boiler. Tungku didinginkan oleh air untuk sebagian besar area permukaannya.
Boiler multi-pass adalah opsi yang sangat umum. Boiler ini biasanya ditemukan di perguruan tinggi, universitas, atau daerah di mana sistem ini digunakan untuk menghasilkan uap untuk pemanasan ruang atau digunakan untuk membuat air panas.
3. Desain Tabung Scotch Fire Boiler

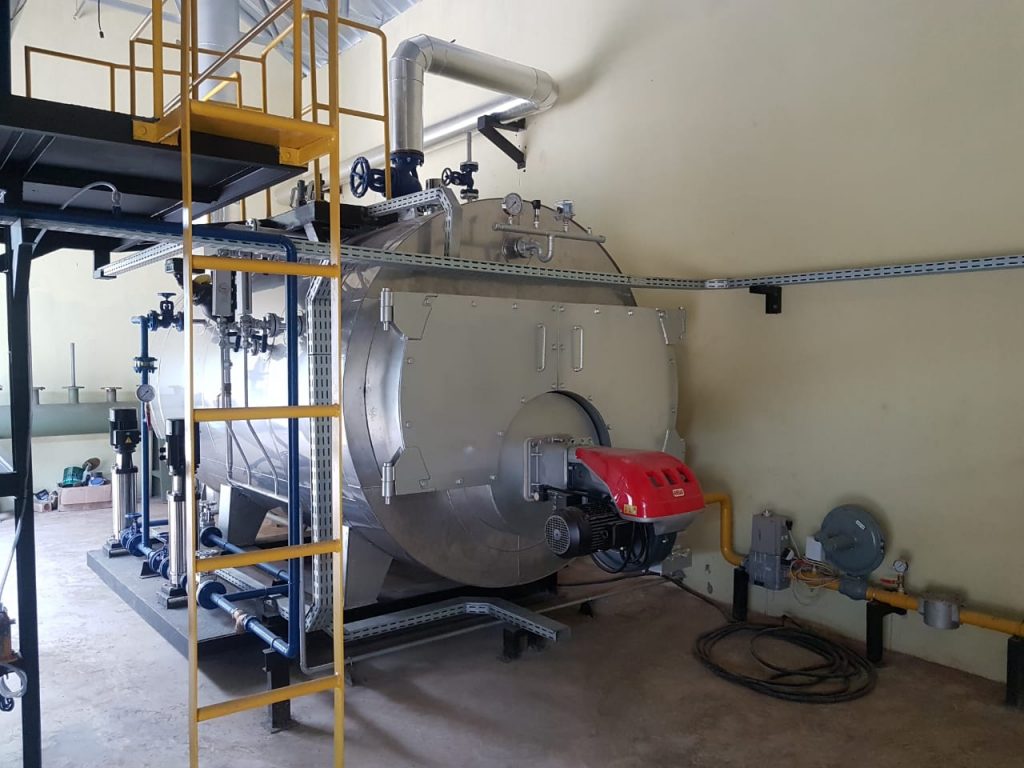

Desain boiler tabung api scotch paling sering disebut sebagai scotch marine boiler. Dengan desain ini, tungku adalah tabung berdiameter besar yang terletak di dalam boiler. Tungku dan boiler dilingkari oleh air.
Beberapa boiler scotch yang lebih besar dan lebih tua akan memiliki dua atau bahkan tiga boiler yang berbeda. Namun, sebagian besar boiler scotch modern saat ini hanya memiliki satu. Tergantung pada susunan tabung dan baffle, sistem ini dapat dua, tiga, atau bahkan empat-pass.
Sistem dengan empat lintasan biasanya diakui sebagai pilihan terbaik ketika menyeimbangkan kondensasi yang disebabkan korosi dan perpindahan panas secara ekonomis. Dengan setiap melewati boiler, panas dari produk pembakaran ditransfer ke air yang terletak di boiler. Setelah sejumlah lintasan tertentu, secara ekonomis semakin sulit untuk mengekstraksi panas dari produk-produk pendingin hasil pembakaran. Pada saat yang sama, jika produk pembakaran terlalu dingin, gas untuk pembakaran akan mengembun, yang dapat menyebabkan korosi.
