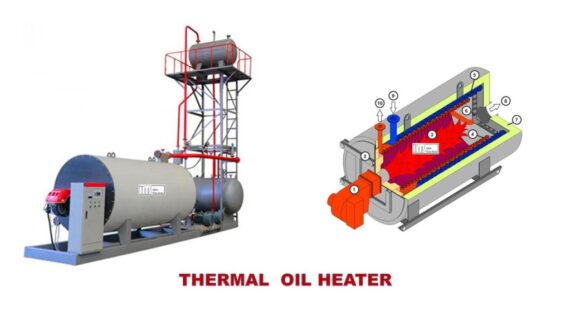

Pengenalan siatem kerja thermal oil heater

Thermal Oil Heater merupakan mesin penghantar panas dengan menggunakan Thermal Oil Fluid sebagai media penghantar panas dan dapat bekerja hingga temperatur 300 derajat Celcius atau bahkan lebih. Berbeda dengan steam boiler yang harus mempergunakan tekanan sampai 70 bar untuk pemakaian temperatur 285 derajat Celcius, Thermal Oil Heater bekerja cukup hanya pada tekanan pompa sirkulasinya saja sehingga sangat aman dan alat-alat yang membutuhkan pemanasan tidak perlu dirancang dengan konstruksi yang khusus.

Umur kerja dari Thermal Oil Fluid yang dipergunakan umumnya lebih dari 10 tahun dan tidak diperlukan penambahan apapun selama tidak ada kebocoran pada pipa-pipa atau peralatan pemanas, dan selama itu tidak diperlukan pembersihan karena bagian dalam loop pemanas tidak berkerak seperti pada Steam Boiler. Beberapa Unit Thermal Oil radiator kami masih bekerja baik pada usia 20 tahun lebih.

Perawatan dan sistem oprasi thermal oil

keamanan dan perawatan pemanas minyak termal oil tidak membutuhkan perhatian yang layak hanya ketika mereka sedang dirancang, diproduksi dan didirikan, tetapi juga, saat mereka dalam pelayanan. Pemanas oli termal modern mampu beroperasi untuk waktu yang lama layanan. Operasi yang sukses membutuhkan kepatuhan terhadap operasi dasar prinsip, dan itu membutuhkan pemanas minyak termal untuk dipertahankan masuk kondisi operasi yang tepat dengan melakukan in-service dan pemeliharaan preventif.

Buku petunjuk dan instruksi pengoperasian dan pemeliharaan disediakan oleh produsen pemanas minyak termal harus dipahami dan diikuti dengan ketat oleh semua personel yang terlibat. Pelatihan yang benar dan memadai termasuk keamanan listrik harus disediakan untuk Orang yang Kompeten, khususnya untuk mereka yang menengah ke atas pemanas oli termal ukuran besar. Semua buku catatan atau laporan minyak yang disyaratkan oleh Kode ini harus disimpan oleh orang yang bertanggung jawab selama dapat dipraktekkan untuk referensi, jika tidak disimpan selama periode 3 tahun terakhir atau sejak pendaftaran dan mulai digunakan.

A. Persiapan start up awal

Semua operasi pendahuluan untuk pengujian dan pembersihan pemanas minyak termal harus dilakukan oleh yang berpengalaman Orang Yang Kompeten. Mereka harus memiliki pengetahuan dan pengalaman untuk memastikan operasi yang aman dari pemanas minyak termal dengan penyesuaian kontrol, interlock dan guntingan yang benar.Kode Praktik untuk Operasi yang Aman dari Pemanas Minyak Thermal Setiap pemanas oli termal baru atau pemanas oli termal apa pun itu telah mengalami perbaikan atau perubahan besar harus disiapkan untuk mengembalikan layanan melalui berbagai langkah, seperti inspeksi, pengujian hidrostatik dan pengaturan katup pengaman dan pengujian.

B. Pemeriksaan

Pemeriksaan pemanas minyak termal dan peralatan pendukungnya memiliki dua tujuan. Ini memverifikasi kondisi termal oil heater sehingga tindakan perbaikan yang tepat dapat dilakukan jika diperlukan. Ini membiasakan Orang Yang Kompeten dengan peralatan sehingga kontrol yang tepat pada pengoperasian pemanas minyak termal dapat dicapai

C. Start up dari dingin pemanas minyak termal dari kondisi dingin

1. Baca dan pahami sepenuhnya dengan detail instruksi pengoperasian untuk pemanas minyak termal dan pembantu;
2. Periksa Sertifikat Kebugaran untuk minyak termal pemanas untuk memastikan tidak kedaluwarsa; Waspadalah bahwa maksimum yang disetujui diizinkan bekerja Tekanan ditunjukkan pada pengukur tekanan dengan warna merah baris; dan tahu kerja maksimum yang diizinkan suhu;
3. Periksa pemanas minyak termal dan kaitannya peralatan untuk memastikan bahwa mereka dalam keadaan normal kondisi;
4. Untuk pemanas minyak termal yang dipecat, periksa apakah sistem bahan bakarnya termasuk tangki bahan bakar, pipa dan katup dalam urutan, dan bersihkan semua filter bahan bakar;
5. Bersihkan semua filter oli termal;
6. Periksa apakah level minyak termal pada tangki ekspansi adalah normal dan semua pipa terhubung dengan aman tanpa koneksi longgar visual atau kebocoran;
7. Periksa apakah ruang ketel bersih dan berventilasi baik;
8. Periksa ketersediaan dan kondisi kebakaran peralatan pemadam;
9. Periksa secara visual bahwa pasokan listrik aman terhubung dan tidak ada koneksi visual yang longgar atau kabel listrik yang terbuka;
10.  Nyalakan suplai utama dan pastikan sumbernya cahaya menyala;
11. Mulai pompa sirkulasi untuk membuat minyak termal mengalir melalui sistem minyak termal;
12. Untuk pemanas oli termal listrik, hidupkan listrik elemen pemanas.
13. Untuk pemanas minyak termal yang dipecat, sebelum bahan bakar habis dari burner dinyalakan, tungku harus benar-benar dibersihkan untuk mengeluarkan bahan peledak campuran terakumulasi di dalam tungku. Pembersihan proses harus diulang untuk setiap kali penembakan urutan dimulai;
14. Sesuaikan suhu yang diatur dari rendah ke yang diinginkan nilai secara bertahap sesuai dengan pabrikan rekomendasi.

D. Pengamatan selama Operasi saat mengoperasikan pemanas oli termal

1. tekanan, suhu dan laju aliran minyak termal;
2. tingkat minyak termal dalam tangki ekspansi;
3. kondisi pembakaran di dalam tungku (untuk termal dipecat pemanas minyak), dan pengoperasian yang tepat dari pemanas listrik elemen (untuk pemanas minyak termal listrik);
4. palu kebisingan dan air ditemukan dalam pipa karena keberadaan air dalam sistem minyak termal;
5. perbedaan suhu antara saluran keluar dan saluran masuk pemanas minyak termal;
6. setiap kebocoran yang ditemukan di pipa, pengukur level, flensa dan poros segel pompa sirkulasi; dan
7.  kondisi operasi pompa sirkulasi.

E.Opration data

1. suhu inlet dan outlet minyak pemanas minyak termal;
2. tekanan minyak termal dari pompa sirkulasi dan termal pemanas minyak;
3. laju aliran minyak termal;
4. tingkat minyak termal dalam tangki ekspansi;
5. tekanan diferensial minyak panas antara inlet dan outlet saringan;
6.  suhu gas buang (untuk pemanas minyak panas yang dipecat); dan
7. suhu pendingin outlet pompa sirkulasi.

F. Tindakan Pencegahan Umum saat Mengoperasikan Pemanas thermal oil

1. Jangan merusak segel katup pengaman atau mencoba menyesuaikan pengaturan dari katup pengaman.
2. Jangan mencoba untuk menyesuaikan pengaturan perangkat keamanan tersebut sebagai guntingan suhu tinggi, guntingan aliran cairan rendah, ekspansi potongan tangki tingkat rendah.
3. Jangan mengoperasikan sistem minyak termal pada tekanan berlebih atau suhu berlebih.
4. Tidak ada modifikasi harus dilakukan untuk pemanas minyak termal kecuali persetujuan sebelumnya diminta dari pabrikan dan Wewenang.
5. Semua perangkat keamanan otomatis harus diuji secara berkala sebagaimana diatur dalam instruksi pabrik untuk memastikan hal itu mereka dalam kondisi kerja yang baik setiap saat.
6. Pemanas oli termal dan peralatan tambahannya harus dipelihara dengan baik setiap saat. Perbaikan besar harus dilakukan oleh perusahaan rekayasa terkemuka di bawah pengawasan Inspektur Boiler

G. Peringatan yang harus diperhatikan saat mematikan thermal oil

1. Setelah mematikan bahan bakar ke pembakar bahan bakar atau listrik pasokan ke elemen pemanas listrik, pompa sirkulasi harus diizinkan beroperasi untuk jangka waktu minimal 15 menit atau waktu yang disarankan oleh pabrik untuk hindari minyak termal dari panas yang berlebihan oleh residu energi panas disimpan dalam tungku atau sumber panas lainnya.
2. Pendingin yang dipasok ke pompa sirkulasi, jika ada, harus tidak terganggu sampai suhu pompa telah diturunkan ke tingkat yang ditentukan oleh pabrikan.
3. Disarankan juga untuk menutup katup bahan bakar, jika ada, dan mengamankan pasokan listrik ke pemanas minyak panas jika sistem minyak panas dimaksudkan untuk ditutup lama periode.

H. Perawatan rutin Untuk thermal oil

Sampel oli termal harus diambil dari sistem lebih disukai di hadapan seorang Inspektur Boiler, dan menjadi dikirim untuk analisis laboratorium untuk mengonfirmasi kemudahan servisnya selama pemeriksaan awal dan setiap periodik. Minyak termal spesifikasi dan laporan analisis harus disimpan dengan aman mengajukan referensi siap. Pemeriksaan berkala akan berkembang tren degradasi oli termal yang dilaluinya membantu menentukan jadwal penggantian oli termal. Degradasi oli termal adalah salah satu masalah keselamatan utama pemanas minyak panas karena menyebabkan masalah berikut :

1. Pembentukan lapisan karbon pada permukaan internal koil pemanas minyak termal yang akan mengurangi panas kecepatan transfer dan menyebabkan overheating coil;
2. Mengurangi titik nyala minyak termal yang mungkin membentuk uap yang mudah terbakar di bawah kerja normal suhu;
3. Kerusakan pada pompa sirkulasi oleh karbon keras partikel yang dihasilkan oleh degradasi minyak termal; dan
4. Penyumbatan filter yang mengurangi aliran dan gangguan efisiensi perpindahan panas.

Studi Banding Thermal Oil Heater vs Steam Boiler

Dalam menentukan sistem pemanas industri, Thermal Oil Heater dan Steam Boiler memiliki karakteristik operasi yang berbeda. Thermal Oil Heater menggunakan thermal oil fluid sebagai media penghantar panas, sedangkan Steam Boiler menggunakan air yang dipanaskan untuk menghasilkan steam.

Perbandingan keduanya perlu mempertimbangkan temperatur proses, tekanan operasi, kebutuhan steam, efisiensi sistem, kualitas fluida, maintenance, keselamatan, dan biaya operasional.

Perbandingan Sistem Kerja

Pada Thermal Oil Heater, thermal oil dipanaskan di dalam heater kemudian disirkulasikan menggunakan pompa menuju peralatan proses. Setelah melepaskan panas, thermal oil kembali menuju heater untuk dipanaskan kembali dalam sistem sirkulasi tertutup.

Alur sederhananya:

Thermal Oil Heater → Pompa Sirkulasi → Peralatan Proses → Return Line → Heater

Pada Steam Boiler, air dipanaskan hingga menghasilkan steam. Steam kemudian didistribusikan menuju pengguna panas, sementara kondensat dapat dikembalikan menuju sistem boiler melalui sistem condensate return.

Alurnya secara sederhana:

Boiler → Steam Header → Peralatan Proses → Condensate System → Boiler Feedwater

Tabel Studi Banding Thermal Oil Heater dan Steam Boiler

1: Proses Membutuhkan Temperatur Tinggi Tanpa Steam Langsung

Sebagai ilustrasi, sebuah pabrik membutuhkan pemanasan pada temperatur proses tinggi untuk reactor jacket, dryer, atau heat exchanger, tetapi produk tidak membutuhkan kontak langsung dengan steam.

Dalam kondisi tersebut, Thermal Oil Heater dapat menjadi kandidat yang layak dievaluasi.

Thermal oil membawa energi panas menuju pengguna melalui sistem sirkulasi. Pada banyak aplikasi, temperatur fluida yang tinggi dapat dicapai tanpa membutuhkan tekanan setinggi sistem air/steam pada temperatur yang sebanding.

Namun, ini tidak berarti sistem thermal oil bekerja tanpa tekanan. Pompa tetap menghasilkan tekanan untuk mengatasi pressure drop pada heater coil, piping, valve, heat exchanger, dan peralatan proses, dan sistem tetap harus dirancang terhadap tekanan serta temperatur maksimum yang mungkin terjadi.

2: Pabrik Membutuhkan Steam untuk Proses

Pada pabrik yang membutuhkan steam untuk sterilisasi, direct steam injection, humidification, atau proses lain yang secara khusus menggunakan steam, Steam Boiler dapat lebih tepat.

Mengganti Steam Boiler dengan Thermal Oil Heater pada kondisi tersebut justru dapat membutuhkan peralatan tambahan untuk menghasilkan steam.

Karena itu, pemilihan tidak dapat dilakukan berdasarkan temperatur saja. Kebutuhan proses akhir menjadi faktor penting.

Tekanan Operasi

Salah satu perbedaan penting antara Thermal Oil Heater vs Steam Boiler adalah hubungan antara temperatur dan tekanan.

Pada sistem saturated steam, semakin tinggi temperatur steam yang dibutuhkan, semakin tinggi pula tekanan saturasinya.

Thermal oil bekerja berbeda. Fluida tetap dipertahankan dalam fase cair pada rentang operasi yang ditentukan sehingga sistem dapat digunakan untuk perpindahan panas bertemperatur tinggi tanpa mengikuti hubungan temperatur-tekanan saturasi air yang sama.

Meskipun demikian, Thermal Oil Heater bukan sistem tanpa tekanan. Tekanan operasi dipengaruhi oleh pompa, pressure drop sistem, elevasi, kondisi fluida, dan desain instalasi.

Maintenance

Thermal Oil Heater tidak mengalami pembentukan kerak mineral air dengan mekanisme yang sama seperti water-tube atau fire-tube Steam Boiler, karena media yang bersirkulasi bukan air boiler.

Namun, thermal oil tetap mengalami thermal degradation, oxidation, contamination, dan pembentukan deposit apabila kondisi operasi tidak dikendalikan dengan baik.

Karena itu, pernyataan bahwa thermal oil tidak membutuhkan pembersihan atau maintenance sebaiknya dihindari.

Kondisi thermal oil perlu diperiksa secara berkala melalui parameter seperti:

viscosity, acid number, flash point, insolubles, moisture, serta parameter lain yang direkomendasikan produsen fluida.

Steam Boiler mempunyai kebutuhan maintenance yang berbeda, antara lain pengendalian kualitas feedwater, blowdown, inspeksi deposit atau scale, burner, refractory, pressure parts, serta sistem condensate.

Bagaimana dengan Umur Thermal Oil?

Umur pakai Thermal Oil Fluid tidak sebaiknya ditetapkan secara umum sebagai 10 tahun atau 20 tahun.

Service life sangat dipengaruhi oleh:

• jenis dan kualitas thermal oil;
• bulk temperature dan film temperature;
• desain serta heat flux heater;
• flow rate;
• kondisi burner;
• masuknya udara dan oksidasi;
• kontaminasi air atau material lain;
• kondisi expansion tank;
• kebocoran; dan
• praktik operasi serta maintenance.

Thermal oil yang masih memenuhi spesifikasi berdasarkan fluid analysis dapat terus digunakan sesuai rekomendasi pemasok fluida dan prosedur engineering. Sebaliknya, fluida yang telah mengalami degradasi signifikan mungkin membutuhkan tindakan lebih awal.

Mana yang Lebih Baik?

Tidak ada jawaban bahwa Thermal Oil Heater selalu lebih baik daripada Steam Boiler, atau sebaliknya.

Untuk indirect process heating bertemperatur tinggi, Thermal Oil Heater sering menjadi teknologi yang layak dipertimbangkan. Sedangkan ketika fasilitas membutuhkan steam sebagai utility atau media proses, Steam Boiler mempunyai keunggulan yang tidak dapat langsung digantikan oleh thermal oil.

Karena itu, studi banding sebaiknya mencakup heat duty, temperatur supply-return, flow rate, pressure drop, kebutuhan steam, jenis bahan bakar, efisiensi, CAPEX, OPEX, maintenance, keselamatan, dan Total Cost of Ownership (TCO).

Pemilihan akhir Thermal Oil Heater vs Steam Boiler harus mengikuti data proses, desain engineering, spesifikasi produsen, dan persyaratan keselamatan yang berlaku.
