Tubing SA213T2 / A213 Grade T2

SA213 T2 / ASTM A213 Grade T2

SA213 T2 / ASTM A213 Grade T2 merupakan seamless ferritic alloy-steel tube yang digunakan untuk boiler, superheater, dan heat exchanger pada aplikasi temperatur tinggi. ASTM A213 mencakup berbagai grade ferritic dan austenitic alloy-steel tube, sehingga kode T2, T9, T11, T12, T22, T23, T91, TP304, TP321, TP347 menunjukkan grade material yang memiliki komposisi dan karakteristik berbeda.

Untuk SA213 T2, penunjukan UNS-nya adalah K11547. Material ini memiliki komposisi utama chromium sekitar 0,50–0,81% dan molybdenum sekitar 0,44–0,65%, dengan carbon 0,10–0,20%.

Data Mekanik SA213 T2

Nilai mekanik dan komposisi tersebut sesuai dengan data yang dipublikasikan untuk SA213 T2 dan tabel ASTM A213 yang tersedia.

Apa Arti P3 pada SA213 T2?

SA213 T2 sering disebut sebagai P3 material dalam klasifikasi ASME untuk material alloy steel tertentu. Namun, penting membedakan material specification dengan material grouping.

• SA213 T2 = spesifikasi tube dan grade material.
• K11547 = UNS designation.
• P-Number = klasifikasi material yang digunakan dalam konteks ASME Section IX welding qualification.

Jadi, istilah P3 tidak berarti nama grade material baru. Untuk pembelian dan fabrikasi, material tetap harus dinyatakan secara lengkap, misalnya:

ASME SA213 Grade T2 / ASTM A213 Grade T2 / UNS K11547

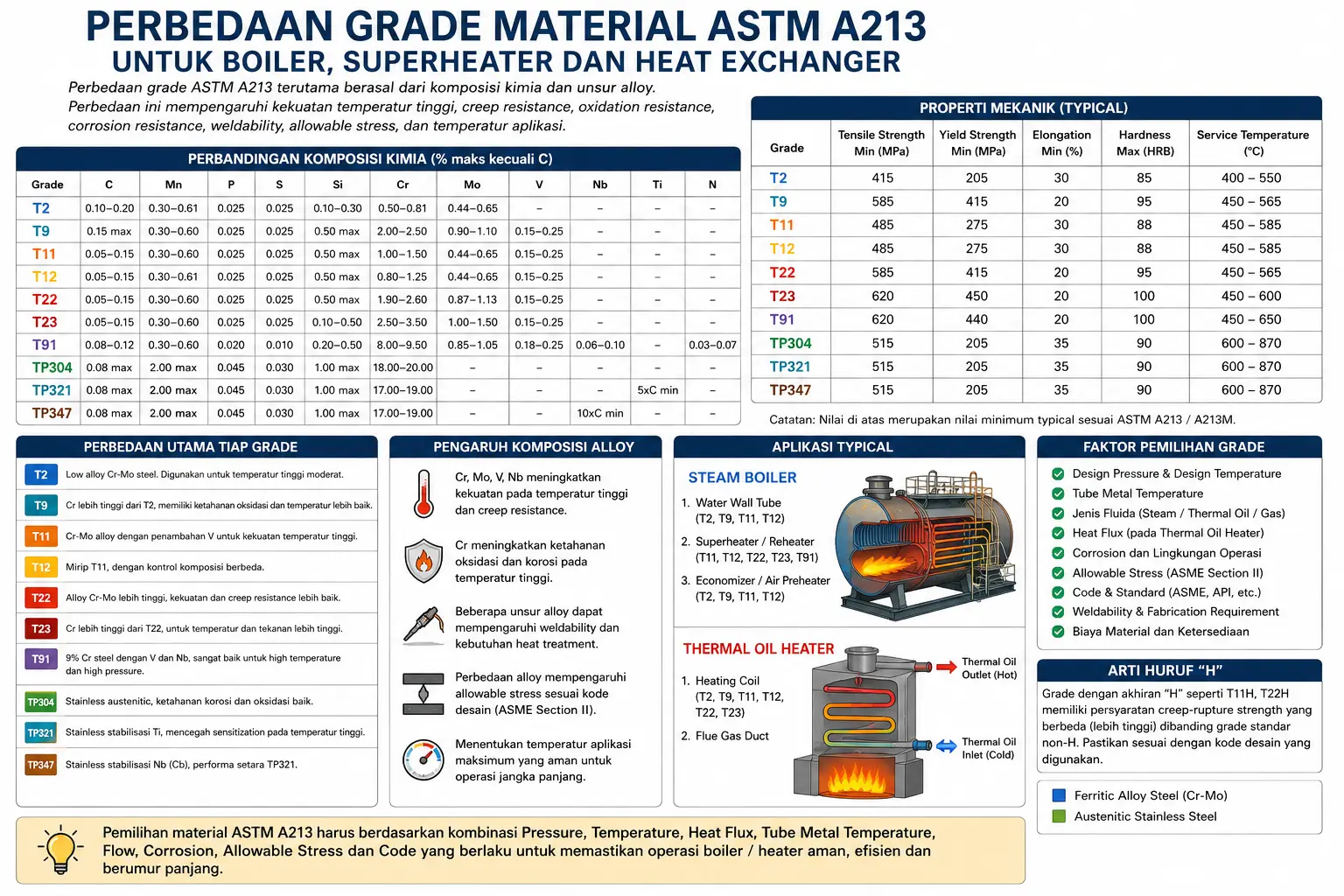

Perbedaan Grade Material ASTM A213

Perbedaan grade material ASTM A213 terutama ditentukan oleh komposisi kimia dan karakteristik metalurginya. Masing-masing grade memiliki kombinasi unsur alloy yang berbeda, seperti chromium (Cr), molybdenum (Mo), vanadium (V), niobium (Nb), titanium (Ti), dan nitrogen (N).

Perbedaan komposisi tersebut secara langsung memengaruhi kemampuan material dalam menghadapi kondisi operasi temperatur tinggi dan lingkungan proses tertentu.

Beberapa karakteristik yang dipengaruhi oleh pemilihan grade antara lain:

• High-temperature strength – kemampuan mempertahankan kekuatan pada temperatur tinggi.
• Creep resistance – kemampuan menahan deformasi akibat beban dalam waktu lama pada temperatur tinggi.
• Oxidation resistance – ketahanan terhadap oksidasi pada temperatur tinggi.
• Corrosion resistance – ketahanan terhadap korosi sesuai lingkungan proses.
• Weldability – kemudahan pengelasan dan kebutuhan heat treatment.
• Allowable stress – tegangan ijin yang digunakan dalam perhitungan desain.
• Tube metal temperature – kemampuan material bekerja pada temperatur dinding tube tertentu.
• Service temperature – rentang temperatur operasi yang sesuai dengan grade dan kode desain.

ASTM A213 mencakup seamless ferritic alloy-steel dan austenitic stainless-steel tubes yang digunakan pada boiler, superheater, dan heat exchanger. Oleh karena itu, tidak semua grade ASTM A213 mempunyai karakteristik yang sama. (store.astm.org)

Ferritic Alloy-Steel Grade

Grade seperti:

T2 → T9 → T11 → T12 → T22 → T23 → T91

merupakan kelompok material alloy steel dengan karakteristik yang berbeda-beda.

Secara umum, peningkatan kandungan alloy tertentu dapat meningkatkan kemampuan material terhadap temperatur tinggi, oxidation, creep dan long-term service, tetapi juga dapat memengaruhi weldability, fabrication procedure dan biaya material.

Austenitic Stainless-Steel Grade

Sementara itu, grade:

TP304 → TP321 → TP347

merupakan kelompok austenitic stainless steel yang mempunyai karakteristik berbeda dari ferritic Cr-Mo steel.

Grade tersebut dapat dipertimbangkan ketika proyek membutuhkan kombinasi:

• ketahanan korosi,
• ketahanan oksidasi,
• temperatur tinggi,
• dan stabilitas material pada lingkungan tertentu.

Namun, penggunaan stainless steel tidak otomatis berarti lebih baik. Pemilihan tetap harus berdasarkan temperatur, tekanan, lingkungan kimia, allowable stress dan kebutuhan desain.

Apa Arti Huruf “H” pada Grade ASTM A213?

Dalam beberapa material specification, dapat ditemukan designation seperti T11H atau T22H.

Huruf H menunjukkan persyaratan material yang berkaitan dengan creep-rupture strength pada temperatur tinggi yang berbeda dari persyaratan grade standar yang bersangkutan.

Artinya, grade dengan designation H tidak boleh dipandang hanya sebagai “versi lebih kuat” secara umum. Pemilihan T11/T11H atau T22/T22H harus mengikuti persyaratan material specification dan design code yang digunakan pada proyek.

Perbandingan Sederhana Grade ASTM A213

Catatan: tabel tersebut merupakan gambaran umum, bukan urutan bahwa grade yang berada lebih bawah selalu lebih baik. Setiap material mempunyai karakteristik, allowable stress, fabrication requirements, dan aplikasi yang berbeda.

Pemilihan Material untuk Steam Boiler

Pada Steam Boiler, pemilihan grade ASTM A213 harus mempertimbangkan:

Design Pressure + Design Temperature + Tube Metal Temperature + Allowable Stress + Creep + Corrosion + Boiler Code

Sebagai contoh, tube pada bagian superheater dapat mengalami temperatur metal yang jauh lebih tinggi dibandingkan tube yang berada pada bagian water-wall. Oleh karena itu, material yang digunakan pada kedua bagian tersebut tidak selalu sama.

Pemilihan Material untuk Thermal Oil Heater

Pada Thermal Oil Heater, pemilihan material mempunyai pertimbangan tambahan.

Thermal oil dapat bekerja pada temperatur tinggi, tetapi tube metal temperature dapat lebih tinggi daripada temperatur bulk thermal oil karena tube menerima heat flux dari furnace.

Contohnya:

Thermal oil = 280°C

tidak berarti:

Tube metal = 280°C

Engineer harus memperhitungkan:

Furnace Temperature → Heat Flux → Tube Wall Temperature → Film Temperature → Bulk Thermal Oil Temperature

Oleh karena itu, pemilihan material heating coil harus mempertimbangkan tube metal temperature, allowable stress, oxidation, thermal expansion, flow velocity, pressure, dan thermal oil degradation.

Kesimpulan

Perbedaan grade ASTM A213 bukan sekadar perbedaan nama atau angka grade. Perbedaan tersebut mencerminkan komposisi kimia, struktur material, kekuatan temperatur tinggi, creep resistance, oxidation resistance, corrosion resistance dan karakteristik fabrikasi.

Untuk proyek Steam Boiler, material dipilih berdasarkan kombinasi:

Pressure + Temperature + Allowable Stress + Creep + Code

Sedangkan untuk Thermal Oil Heater, analisis harus ditambah dengan:

Heat Flux + Tube Metal Temperature + Thermal Oil Film Temperature + Flow Velocity

Dengan demikian, pemilihan antara SA213 T2, T9, T11, T12, T22, T23, T91, TP304, TP321 atau TP347 harus dilakukan berdasarkan kondisi desain aktual dan standar konstruksi yang digunakan, bukan hanya berdasarkan asumsi bahwa grade dengan alloy lebih tinggi selalu lebih unggul.

Perbandingan Beberapa Grade SA213

Catatan: tabel ini merupakan perbandingan karakteristik umum. Pemilihan material aktual harus berdasarkan design temperature, design pressure, allowable stress, corrosion environment, fabrication requirements, dan code yang digunakan.

SA213 T2 untuk Steam Boiler

Dalam Steam Boiler, SA213 T2 dapat digunakan untuk tube yang memenuhi persyaratan desain dan code.

Aplikasi dapat mencakup:

• Boiler tube
• Superheater
• Heat exchanger
• High-temperature heat transfer section

Pada steam boiler, material tube harus mampu menghadapi kombinasi:

Pressure + Temperature + Thermal Stress + Creep + Corrosion

Oleh karena itu, semakin tinggi temperatur dan tekanan desain, semakin penting pemilihan alloy dan allowable stress material.

SA213 T2 untuk Thermal Oil Heater

Untuk Thermal Oil Heater, SA213 T2 dapat dipertimbangkan sebagai material heating coil atau heat-transfer tube pada kondisi desain yang sesuai.

Namun, desain thermal oil heater memiliki karakteristik berbeda dengan steam boiler.

Parameter pentingnya adalah:

Heat Load → Heat Flux → Thermal Oil Flow → Tube Metal Temperature → Film Temperature

Misalnya:

Thermal Oil = 280°C

tidak berarti temperatur dinding tube selalu 280°C.

Tube dapat mempunyai metal temperature lebih tinggi karena menerima heat flux dari furnace.

Oleh karena itu, material tube dan desain coil harus diperiksa terhadap:

• Maximum tube metal temperature
• Heat flux
• Thermal oil film temperature
• Flow velocity
• Pressure drop
• Thermal expansion
• Oxidation
• Corrosion
• Thermal oil degradation

Studi Kasus: SA213 T2 pada Thermal Oil Heater

Misalnya sebuah pabrik menggunakan:

Thermal Oil Heater = 2.000.000 kcal/h

Dengan kondisi:

Kebutuhan sirkulasi thermal oil dapat dihitung dari:

Q = ṁ × Cp × ΔT

Jika:

Cp = 0,60 kcal/kg°C

maka:

ṁ = 2.000.000 ÷ (0,60 × 30)

ṁ ≈ 111.111 kg/h

Dengan asumsi density thermal oil sekitar 750 kg/m³, kebutuhan flow sekitar:

148 m³/h

atau dibulatkan:

±150 m³/h

Flow tersebut kemudian digunakan untuk menentukan:

Diameter tube → jumlah tube → panjang coil → pressure drop → pump capacity → heat-transfer area

Selanjutnya material tube seperti SA213 T2, T11, T12, T22 atau grade lainnya dibandingkan berdasarkan temperatur metal dan persyaratan desain.

Kesimpulan

SA213 T2 / ASTM A213 Grade T2 / UNS K11547 merupakan low-alloy ferritic Cr-Mo steel tube yang digunakan untuk aplikasi boiler, superheater dan heat exchanger. Grade ini mempunyai minimum tensile strength sekitar 415 MPa, yield strength sekitar 205 MPa, dan elongation minimum 30%.

Perbedaan grade ASTM A213 tidak hanya terletak pada nama T2, T9, T11, T12, T22, T23 atau T91, tetapi terutama pada komposisi alloy dan kemampuan material terhadap temperatur, creep, oxidation, corrosion serta kondisi desain.

Untuk Steam Boiler, pemilihan material terutama ditentukan oleh:

Design Pressure + Design Temperature + Allowable Stress + Boiler Code

Sedangkan untuk Thermal Oil Heater, perlu ditambahkan:

Heat Flux + Tube Metal Temperature + Thermal Oil Film Temperature + Flow Velocity + Thermal Oil Properties

Dengan demikian, SA213 T2 tidak seharusnya dipilih hanya karena memiliki rating temperatur tinggi. Material harus dipilih berdasarkan kondisi desain aktual dan persyaratan code yang berlaku.

Stok Tabung Boiler SA213 T2 / ASTM A213 Grade T2 – Studi Kasus Thermal Oil dan Steam Boiler

SA213 T2 / ASTM A213 Grade T2 merupakan material alloy steel yang digunakan untuk seamless boiler, superheater, dan heat exchanger tubes pada aplikasi temperatur tinggi. Material ini memiliki kandungan chromium dan molybdenum yang memberikan ketahanan terhadap temperatur tinggi dan karakteristik creep yang lebih baik dibandingkan carbon steel biasa.

Dalam konstruksi Steam Boiler maupun sistem pemanas industri, pemilihan material tube harus mempertimbangkan temperatur operasi, tekanan desain, jenis fluida, heat flux, corrosion allowance, serta standar material yang digunakan.

1. Aplikasi SA213 T2 pada Steam Boiler

Pada Steam Boiler, SA213 T2 dapat digunakan sebagai material tube untuk bagian boiler yang bekerja pada temperatur tinggi, sesuai dengan desain dan persyaratan kode konstruksi boiler.

Aplikasi yang dapat dipertimbangkan antara lain:

• Boiler tube
• Superheater tube
• Heat exchanger tube
• High-temperature heat transfer section
• Boiler dengan tekanan dan temperatur operasi tinggi
• Komponen heat recovery system

Studi Kasus Steam Boiler

Misalnya sebuah industri membutuhkan:

Steam Boiler = 10 ton steam/hour

Dengan kondisi:

• Steam pressure: 10–20 barg
• Feedwater temperature: ±105°C
• Steam temperature: saturated steam
• Operasi: continuous
• Bahan bakar: biomass / gas / oil

Pada bagian boiler yang mengalami temperatur tinggi, pemilihan material tube harus dilakukan berdasarkan metal temperature, pressure, heat transfer dan applicable boiler code.

SA213 T2 dapat menjadi salah satu material yang dipertimbangkan untuk komponen tube tertentu apabila hasil desain dan code calculation memenuhi persyaratan.

Hal penting yang harus diperhatikan adalah bahwa SA213 T2 tidak otomatis menjadi pilihan terbaik untuk seluruh bagian boiler. Economizer, water wall, superheater dan bagian lainnya dapat membutuhkan material berbeda sesuai temperatur dan tekanan desain.

2. Aplikasi SA213 T2 pada Thermal Oil Heater

Pada Thermal Oil Heater, fluida kerja bukan air atau steam, tetapi thermal oil / heat transfer oil.

Sistem umumnya:

Burner / Biomass Furnace → Heating Coil → Thermal Oil → Process Equipment → Return → Heater

Heating coil merupakan komponen yang menerima panas langsung dari ruang pembakaran atau gas panas.

Karena tube coil dapat mengalami temperatur metal yang tinggi, material tube menjadi salah satu faktor penting dalam desain Thermal Oil Heater.

SA213 T2 dapat dipertimbangkan untuk heating coil atau heat transfer tube pada kondisi tertentu, terutama ketika temperatur desain membutuhkan material alloy steel dengan kemampuan temperatur tinggi.

Namun, pemilihan material harus dilakukan berdasarkan:

• Thermal oil operating temperature
• Maximum film temperature
• Tube metal temperature
• Furnace temperature
• Heat flux
• Internal pressure
• Flow velocity
• Thermal expansion
• Oxidation
• Corrosion
• Thermal oil compatibility
• Design code

3. Studi Kasus Thermal Oil Heater

Sebagai contoh, sebuah pabrik membutuhkan Thermal Oil Heater dengan:

Kebutuhan thermal oil dihitung berdasarkan:

Q = ṁ × Cp × ΔT

Dengan asumsi:

Cp = 0,60 kcal/kg°C

maka:

ṁ = 2.000.000 / (0,60 × 30)

ṁ ≈ 111.111 kg/h

Jika density thermal oil sekitar 750 kg/m³:

Flow ≈ 148 m³/h

Sehingga kebutuhan sirkulasi berada pada kisaran:

±150 m³/h

Selanjutnya diameter tube, jumlah tube, panjang coil, pressure drop dan material dihitung berdasarkan kondisi desain.

4. Mengapa Material Tube Penting pada Thermal Oil Heater?

Pada Thermal Oil Heater, temperatur thermal oil tidak selalu sama dengan temperatur metal tube.

Misalnya:

Thermal oil = 280°C

bukan berarti:

Tube metal = 280°C

Metal temperature dapat lebih tinggi karena adanya heat flux dari furnace.

Oleh sebab itu, engineer harus memperhitungkan:

Furnace temperature → Heat flux → Tube wall temperature → Thermal oil film temperature → Bulk oil temperature

Hal ini sangat penting untuk mencegah:

• Thermal oil degradation
• Local overheating
• Coke formation
• Tube oxidation
• Tube failure
• Hot spot
• Reduced heater life

5. Studi Kasus Kegagalan Heating Coil

Misalnya Thermal Oil Heater beroperasi normal pada 280°C, tetapi setelah beberapa bulan ditemukan:

• Thermal oil menjadi gelap
• Viskositas meningkat
• Pressure drop meningkat
• Heating coil mengalami overheating
• Flow thermal oil menurun
• Terdapat deposit pada bagian dalam tube

Masalah tersebut tidak selalu disebabkan oleh material tube.

Beberapa kemungkinan penyebab:

A. Flow Thermal Oil Terlalu Rendah

Flow yang terlalu rendah dapat meningkatkan film temperature sehingga thermal oil mengalami overheating secara lokal.

B. Heat Flux Terlalu Tinggi

Jika burner menghasilkan panas terlalu besar pada area coil tertentu, tube metal temperature dapat meningkat secara signifikan.

C. Tube Diameter Tidak Sesuai

Diameter yang terlalu kecil dapat menghasilkan pressure drop tinggi.

D. Pompa Tidak Sesuai

Pompa thermal oil harus mampu memberikan flow dan head yang sesuai.

E. Thermal Oil Mengalami Degradation

Thermal oil yang sudah mengalami degradation dapat menyebabkan perubahan viskositas dan pembentukan deposit.

6. Perbandingan SA213 T2 dengan Material Tube Lain

Untuk proyek boiler dan thermal oil, material tidak boleh dipilih hanya berdasarkan harga.

Pemilihan final harus berdasarkan design temperature, design pressure, allowable stress, corrosion, fabrication, welding procedure, dan applicable code.

7. SA213 T2 untuk Steam Boiler vs Thermal Oil Heater

Steam Boiler

Pada steam boiler, tube berhubungan dengan air/steam dan dapat mengalami:

Pressure + Temperature + Creep + Corrosion

Karena itu material harus memenuhi persyaratan boiler code dan allowable stress pada temperatur desain.

Thermal Oil Heater

Pada thermal oil heater, fokus utama selain pressure adalah:

Heat Flux + Tube Metal Temperature + Thermal Oil Film Temperature + Flow Velocity

Karena thermal oil dapat mengalami degradation apabila mengalami overheating lokal.

Dengan demikian, kebutuhan material untuk kedua aplikasi tersebut tidak dapat disamakan hanya berdasarkan temperatur fluida.

8. Kesimpulan Studi Kasus

SA213 T2 / ASTM A213 Grade T2 dapat menjadi salah satu pilihan material alloy steel untuk aplikasi temperatur tinggi pada boiler, superheater, heat exchanger, dan pada kondisi desain tertentu untuk thermal oil heating coil.

Untuk Steam Boiler, pemilihan harus mengikuti design pressure, design temperature dan boiler construction code.

Untuk Thermal Oil Heater, selain tekanan dan temperatur, engineer harus memperhatikan heat flux, tube metal temperature, thermal oil film temperature, flow velocity dan thermal oil degradation.

Prinsip desain yang tepat adalah:

Steam Boiler

Pressure + Temperature + Allowable Stress + Boiler Code → Material Selection

Thermal Oil Heater

Heat Load + Heat Flux + Flow + Tube Metal Temperature + Thermal Oil Properties → Tube Material Selection

Dengan demikian, penggunaan SA213 T2 harus ditentukan berdasarkan hasil engineering dan kondisi operasi aktual, bukan hanya karena material tersebut memiliki rating temperatur tinggi.
