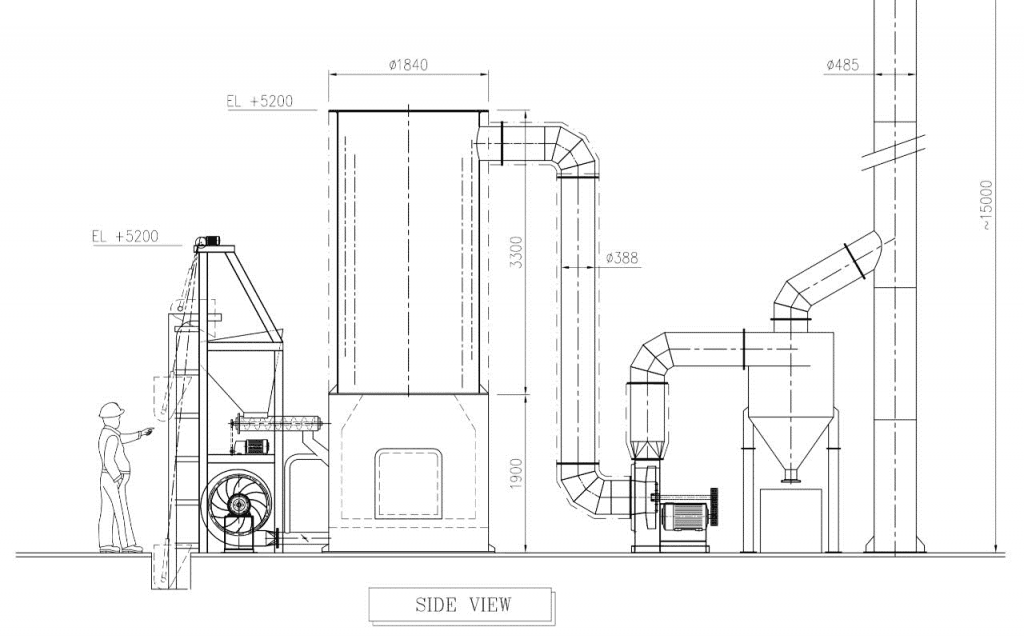

Spare-Part Boiler Suku Cadang IDM1)(Tungku) Tungku bisa diberikan sebagai tungku.
Jadi Bahan bakar panas yang akan disalurkan melalui konveksi
Jadi Bahan bakar panas yang akan disalurkan melalui konveksi, radiasi, atau konduksi pada pipa yang mengalir dengan udara yang permukaan pipanya menempel pada dinding tungku. Jenis expositions perpindahan panas yang terjadi di Tungku radiasi , emisi panas dari programming interface atau gas yang akan menempel pada dinding tabung. Konduksi , panas mengalir melalui garis dari sisi pipa yang menerima panas ke sisi pipa yang memberi panas pada air.
1).Konveksi Panas yang Terjadi
Konveksi Panas yang Terjadi
dengan merambat melalui molekul air sehingga panas akan menyebar ke setiap aliran air.Di dalam tungku, ruang bakar dibagi menjadi dua bagian, yaitu ruang pertama dan ruang kedua. Di ruang pertama akan ada pemanasan langsung dari sumber panas yang diterima langsung oleh tabung (pipa), sedangkan di ruang kedua yang ada di atas, panas yang diterima berasal dari udara panas dari pembakaran dari ruang pertama.
2). Steam Drum Steam drum berfungsi
Steam Drum Steam drum berfungsi sebagai penampung air panas dengan perbandingan half air dan half uap. Uap yang dihasilkan dalam drum adalah uap jenuh. Di dalam drum, sekat dipasang dengan tujuan agar air tidak terbawa oleh uap. Air yang memiliki suhu rendah akan turun di bawah sekat dan air suhu tinggi akan naik di atas sekat dan menguap.
3). Superheater Steam superheater
Superheater Steam superheater yang dihasilkan dari steam drum adalah steam basah. Untuk digunakan dalam turbin atau keperluan industri lainnya, uap harus dikonversi menjadi uap kering. Tempat untuk mengubah steam basah menjadi steam kering adalah apa yang disebut superheater. Compositions yang terkandung dalam superheater adalah memanaskan dengan suhu 260 ° C hingga 350 ° C, sehingga uap benar-benar menjadi kering.
4). Pemanas Air Adalah
Pemanas Air Adalahalat yang digunakan untuk memanaskan udara yang akan diproses. Prinsip kerjanya adalah meningkatkan suhu udara yang masuk ke 230 ° C sehingga suhu bisa menghilangkan kandungan air di udara yang dapat mengganggu expositions pembakaran.
5). Residue Collector (pengumpul abu)
Residue Collector Komponen konten berfungsi sebagai penangkap abu yang tersisa yang terbakar di sepanjang aliran pembakaran ke gas buang. Keuntungan menggunakan alat ini adalah bahwa gas pembakaran yang dibuang bebas dari debu yang dapat mencemari lingkungan dan mengurangi kemungkinan kerusakan pada alat karena gesekan abu dan pasir dengan permukaan alat.
6). Controller gas buang (asap)
Controller gas buang Komponen ini berfungsi untuk mengatur ukuran peredam controller gas asap sebelum menggunakan IDF ( incited fan ). IDF berfungsi untuk menangkap asap yang keluar dari pembakaran yang dialirkan melalui pengumpul debu yang kemudian akan dibuang melalui cerobong asap. Semakin besar damper dibuka, semakin banyak mengisap dari dalam dapur.
7). Safety Valve (safety valve)
Safety Valve (safety valve This apparatus serves to discard steam when the vapor weight has surpassed a foreordained standard. The valve has 2 sections to be specific a wet steam security valve and a dry steam wellbeing valve.
This security valve can be set by the predetermined most extreme perspective, in wet steam it is generally set at a weight of 21 kg/cm2, while for a dry steam security valve it is set at a weight of 20.5 kg/cm2.
8). Glass Estimator ( Sight Glass )
Sight Glass is mounted on the upper drum which capacities to decide the tallness of the water in the drum to encourage controlling the volume of water in the pot amid the task process. The estimator glass must be washed normally so as to abstain from stopping up which makes the water level in the drum unreadable.
9). Water Kettle Disposal Disposal
Water Kettle Disposal Disposal of pot water serves to expel water in the upper drum, waste is completed if there are substances that can’t be dissolved.Steam and Steam Distribution ProcessThe heater framework comprises of feed water, steam and fuel. Feed water capacities to give water to the evaporator naturally as indicated by steam requirements.
In boilers, the steam framework capacities to gather and control steam production. The fuel framework is all hardware used to give fuel to create the warmth needed.The water that is put into the evaporator framework to be changed over into steam is called evaporator feed water. Feed water originates from condensate or crude water that has been prepared which must be nourished from outside the engine compartment
And procedure equipment:

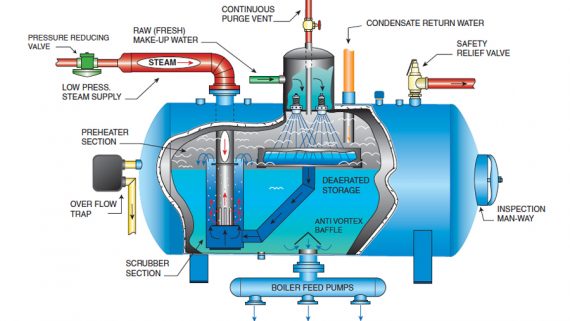

Water that has been smoothed through invert assimilation is then streamed to the deaerator to be warmed early and separate metals or minerals in the water, with the point that water can be copied in the heater and improve water productivity and keep away from erosion of the funnels it passes.After handling in a deaerator, at that point water is siphoned to the economizer utilizing a bolstering pump. Heating in the economizer utilizes fumes gas from the boiler.
The hot gas is just set through the economizer before being released through the chimney. The motivation behind hot gas coursed through the economizer is just to warm the helper for the water to be warmed in the boiler.
After the water is warmed through the economizer,
After the water is warmed through the economizer, the water will be streamed to the heater drum with the point of being a brief stockpiling territory for water before being copied in the boiler.
The water inside the kettle drum is high temp water which has a temperature of around 165-180˚C which will promptly be copied in the kettle to change over water into steam.
After being copied in the evaporator, the water is transformed into steam however can’t be utilized in light of the fact that the water is as yet wet steam, so the wet steam is diverted to the superheater with the point of expanding the temperature and changing over wet steam to dry steam.Steam delivered by the heater is legitimately directed to a procedure instrument that requires steam.
The procedure apparatus is called steam customers. The steam purchaser can be a warmth exchanger, steam enters through shells in a warmth exchanger.
At that point there is a crease trap that capacities to evacuate condensate when it is shaped, dodging the steam turning out, permitting the expulsion of air and other non-consolidated gases. At that point the steam leaving the procedure instrument is consolidated and siphoned to the deaerator. From the feed deaerator siphoned once more into the evaporator.
Steam leakUse of dry steam
The utilization of dry steam is exceptionally helpful in light of the fact that heat exchange is quick and regular.Steam Pressure. Use steam at the least conceivable weight when utilizing steam.Pipe protection and warmth process equipment.
This is to counteract steam spillage, evading warmth and steam losses.Heat exchange obstructions (Crust or soil, Condensate etc.). The presence of these snags makes the dispersion of steam less smooth, it could likewise harm the nature of steam.
Utilization of Condensate.
Condensate can be utilized to advance warm vitality, utilized for recovery.Use of Flash Steam.Selection and support of steam trapsThe size of the steam pipe and condensate is appropriate.Understanding Steam and its BenefitsSteam is an undetectable perfect gas created by the expansion of warmth in water (evaporation).
Steam has a substantial warmth buildup content and is broadly utilized in compound plants (Woodruff et al., 2005). Steam can be distinguished by knowing the weight and temperature. The feed will be changed over into steam as water, to change over it to warm as pursues (Woodruff et al., 2005):
Liquid reasonable warmth, ie the measure of warmth expected to warm the water from 0 ° C to the bubbling temperature.
Evaporation heat,
which is the measure of warmth expected to dissipate the water at bubbling temperature without an increment in temperature.Further steam heat, which is the warmth expected to heat up soaked steam to progress toward becoming superheated steam.Uap sebagai pemanas langsung atau tidak langsung dalam peralatan industri seperti penukar panas, menara destilasi, evaporator, dan lainnya.
Uap digunakan dalam membakar bahan bakar minyak Steam digunakan sebagai alat pengering (pengeringan)Steam digunakan sebagai pembangkit listrik di turbin uap.Contoh industri yang menggunakan uap termasuk industri kertas, karet, gula, dan kilang minyak . Suatu expositions yang menggunakan uap memiliki beberapa keunggulan termasuk (Woodruff, 2005):
Kontrol suhu relatif rendah Memiliki kisaran suhu operasi yang besarKehilangan tidak beracun dan energi yang terjadi dapat digantiTidak perlu material mahalKonstruksi yang digunakan relatif murah.
Jenis-jenis SteamSteam jenuh adalah uap air yang terbentuk pada suhu mendidih dan tidak mengandung titik air atau gas asing.Steam basah adalah campuran uap jenuh dan titik air yang didistribusikan secara merata. Uap ini terbentuk misalnya ketika air mendidih sangat kuat atau karena kondensasi uap jenuh.
Uap super panas adalah
Uap super panas adalah uap yang dipanaskan di atas suhu mendidih. Pada tekanan yang sama uap ini memiliki kepadatan lebih rendah dari uap jenuhPembuat uapUap dibuat dari air tawar menggunakan alat yang disebut ketel. Evaporator adalah alat yang digunakan untuk menghasilkan uap atau uap untuk berbagai keperluan.
Sebelum diuapkan, air umpan yang digunakan harus melalui expositions demineralisasi untuk mensterilkan air dari mineral yang menghambat kerja kettle. Jika expositions tidak dilakukan, efisiensi evaporator berkurang dan uap yang dihasilkan berkualitas kurang ideal. Untuk meningkatkan efisiensi kerja evaporator, Anda dapat menggunakan economizer.
Fire Tube Boiler Terdiri dari
Fire Tube Boiler Terdiri dari tangki air yang berlubang dan melalui pipa, di mana gas panas yang mengalir melalui tangki melalui tabung digunakan untuk memanaskan air di dalam tangki. Boiler tabung api umumnya digunakan untuk kapasitas uap yang cukup kecil dengan tekanan uap rendah sampai sedang. Boiler tabung api cocok untuk kapasitas antara 15.000-20000 pound/jam (lb/jam) dengan tekanan 7-10 atm.
Boiler tabung api dapat menggunakan minyak atau gas
Boiler tabung api dapat menggunakan minyak atau gas.Water Tube Boiler Prinsip kerja kettle tabung air adalah kebalikan dari boiler tabung api . Air mengalir melalui tabung yang terletak di gas panas yang dihasilkan dari pembakaran. Ketika air dalam tabung dipanaskan, air dalam pipa mendidih sehingga air mengandung uap dan gravitasi spesifik air berkurang, air dan
