Boiler Steam Generator
Steam Boiler
Dewasa ini instlasi tenaga uap sekurang-kurangnya terdiri dari pembangkit uap atau yang dikenal dengan sebutan ketel uap yang berfundasi sebagai sarana untuk mengubah air menjadi uap bertekanan. Ketel uap dalam bahasa inggris disebut dengan nama boiler berasal dari kata boil yang berarti mendidihkan atau menguapkan,sehingga boiler dapat diartikan sebagai alat pembentukan uap yang mampu mengkonversi energi kimia dari bahan bakar padat ( padat cair dan gas ) yang menjadi energi panas. Uap yang dihasilkan dari ketel uap merupakan gas yang timbul akibat perubahan fase cairan menjadi uap atau gas melalui cara pendidihan yang memerlukan sejumlah energi dalam pembentukannya. Zat cair yang dipanaskan akan mengakibatkan pergerakan moleku-molekul menjadi cepat,sehingga melepas diri dari lingkungannya dan berubah menjadi uap. Air yang berdekatan dengan bidang pemanas akan memiliki temperature yang lebih tinggi (berat jenis yang lebih rendah) dibandingkan dengan air yang bertemperatur rendah, sehingga air yang bertemperatur tinggi akan naik kepermukaan dan air yang bertemperatur rendah akan turun. Peristiwa ini akan terjadi secara terus menerus (sirkulasi) hingga berbentuk uap. Uap yang dihasikan oleh ketel uap dapat dimanfaatkan untuk berbagai keperluan antara lain : Utilitas suatu daya pembangkit tenaga listrik dan industri.
Pengertian Steam Boiler
Boiler merupakan bejana tertutup dimana panas pembakaran dialirkan ke air sampai terbentuk air panas atau steam berupa energi kerja. Air adalah media yang berguna dan murah untuk mengalirkan panas ke suatu proses. Air panas atau steam pada tekanan dan suhu tertentu mempunyai nilai energi yang kemudian digunakan untuk mengalirkan panas dalam bentuk energi kalor ke suatu proses. Jika air didihkan sampai menjadi steam, maka volumenya akan meningkat sekitar 1600 kali, menghasilkan tenaga yang menyerupai bubuk mesiu yang mudah meledak, sehingga sistem boiler merupakan peralatan yang harus dikelola dan dijaga dengan sangat baik.
Proses Kerja Steam Boiler
Energi kalor yang dibangkitkan dalam sistem boiler memiliki nilai tekanan, temperatur, dan laju aliran yang menentukan pemanfaatan steam yang akan digunakan. Berdasarkan ketiga hal tersebut sistem boiler mengenal keadaan tekanan-temperatur rendah (low pressure/LP), dan tekanan-temperatur tinggi (high pressure/HP), dengan perbedaan itu pemanfaatansteam yang keluar dari sistem boiler dimanfaatkan dalam suatu proses untuk memanasakan cairan dan menjalankan suatu mesin (commercial and industrial boilers), atau membangkitkan energi listrik dengan merubah energi kalor menjadi energi mekanik kemudian memutar generator sehingga menghasilkan energi listrik (power boilers). Namun, ada juga yang menggabungkan kedua sistem boiler tersebut, yang memanfaatkan tekanan-temperatur tinggi untuk membangkitkan energi listrik, kemudian sisa steam dari turbin dengan keadaan tekanan-temperatur rendah dapat dimanfaatkan ke dalam proses industri dengan bantuan heat recovery boiler.
Sistem boiler terdiri dari sistem air umpan, sistem steam, dan sistem bahan bakar. Sistem air umpan menyediakan air untuk boiler secara otomatis sesuai dengan kebutuhan steam. Berbagai kran disediakan untuk keperluan perawatan dan perbaikan dari sistem air umpan, penanganan air umpan diperlukan sebagai bentuk pemeliharaan untuk mencegah terjadi kerusakan dari sistem steam. Sistem steam mengumpulkan dan mengontrol produksi steam dalam boiler. Steam di alirkan melalui sistem pemipaan ke titik pengguna. Pada keseluruhan sistem, tekanan steam diatur menggunakan pressur Regulator Valve dan dipantau dengan alat pemantau tekanan. Sistem bahan bakar adalah semua perlatan yang digunakan untuk menyediakan bahan bakar untuk menghasilkan panas yang dibutuhkan. Peralatan yang diperlukan pada sistem bahan bakar tergantung pada jenis bahan bakar yang digunakan pada sistem.
Berikut ini merupakan komponen-komponen boiler antara lain:
Furnace
Komponen ini merupakan tempat pembakaran bahan bakar. Beberapa bagian dari furnace diantaranya : refractory, ruang perapian, burner, exhaust for flue gas, charge and discharge door.
Komponen ini merupakan tempat penampungan air panas dan pembangkitan steam. Steam masih bersifat jenuh (saturated steam).
Superheater
Komponen ini merupakan tempat pengeringan steam dan siap dikirim melalui main steam pipe dan siap untuk menggerakkan turbin uap atau menjalankan proses industri.
Komponen ini merupakan ruangan pemanas yang digunakan untuk memanaskan udara luar yang diserap untuk meminimalisasi udara yang lembab yang akan masuk ke dalam tungku pembakaran.
Economizer
Komponen ini merupakan ruangan pemanas yang digunakan untuk memanaskan air dari air yang terkondensasi dari sistem sebelumnya maupun air umpan baru.

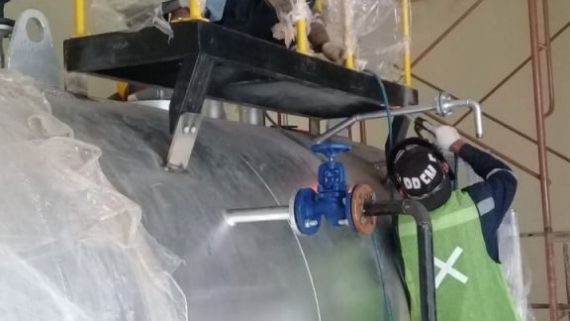

Safety valve
Komponen ini merupakan saluran buang steam jika terjadi keadaan dimana tekanan steam melebihi kemampuan boiler menahan tekanan steam.
Blowdown valve
Komponen ini merupakan saluran yang berfungsi membuang endapan yang berada di dalam pipa steam.
KLASIFIKASI BOILER
Setelah mengetahui proses singkat, sistem boiler, dan komponen pembentuk sistem boiler, perlu diketahui keanekaragaman boiler. Berbagai bentuk boiler telah berkembang mengikuti kemajuan teknologi dan evaluasi dari produk-produk boiler sebelumnya yang dipengaruhi oleh gas buang boiler yang mempengaruhi lingkungan dan produk steamseperti apa yang akan dihasilkan. Berikut klasifikasi boiler yang telah dikembangkan

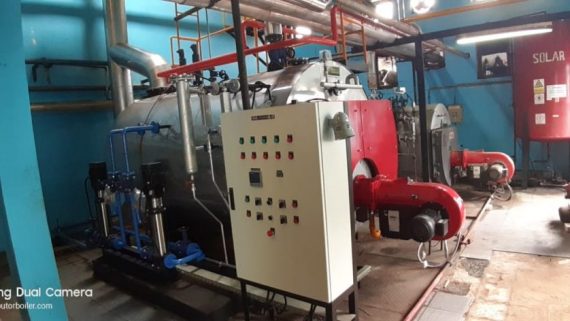

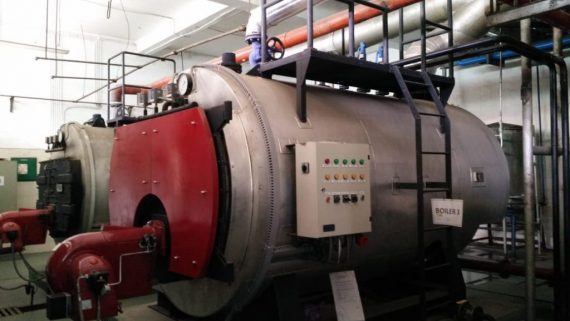

Fire Tube Boiler
Tipe boiler pipa api memiliki karakteristik : menghasilkan kapasitas dan tekanan steam yang rendah.
Water Tube Boiler
Tipe boiler pipa air memiliki karakteristik : menghasilkan kapasitas dan tekanan steam yang tinggi.
Solid Fuel boiler
Tipe boiler bahan bakar padat memiliki karakteristik : harga bahan baku pembakaran relatif lebih murah dibandingkan dengan boiler yang menggunakan bahan bakar cair dan listrik. Nilai effisiensi dari tipe ini lebih baik jika dibandingkan dengan boiler tipe listrik.
Oil Fuel boiler
Tipe boiler bahan bakar cair memiliki karakteristik : harga bahan baku pembakaran paling mahal dibandingkan dengan semua tipe. Nilai effisiensi dari tipe ini lebih baik jika dbandingkan dengan boiler bahan bakar padat dan listrik.
Gaseous Fuel bouler
Tipe boiler bahan bakar gas memiliki karakteristik : harga bahan baku pembakaran paling murah dibandingkan dengan semua tipe boiler. Nilai effisiensi dari tipe ini lebih baik jika dibandingkan dengan semua tipe boiler berdasarkan bahan bakar.
Electric boiler
Tipe boiler listrik memiliki karakteristik : harga bahan baku pemanasan relatif lebih murah dibandingkan dengan boiler yang menggunakan bahan bakar cair. Nilai effisiensi dari tipe ini paling rendah jika dbandingkan dengan semua tipe boiler berdasarkan bahan bakarnya.
Berdasarkan kegunaan boiler
Power Boiler
Tipe power boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam sebagai pembangkit listrik, dan sisa steamdigunakan untuk menjalankan proses industri.
Industrial Boiler
Tipe industrial boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam atau air panas untuk menjalankan proses industri dan sebagai tambahan pemanas.
Commercial Boiler
Tipe commercial boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam atau air panas sebagai pemanas dan sebagai tambahan untuk menjalankan proses operasi komersial.
Residential Boiler
Tipe residential boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam atau air panas tekanan rendah yang digunakan untuk perumahan.
Heat Recovery Boiler
Tipe heat recovery boiler memiliki karakteristik : kegunaan utamanya sebagai penghasil steam dari uap panas yang tidak terpakai. Hasilsteam ini digunakan untuk menjalankan proses industri.
Berdasarkan konstruksi boiler
Package Boiler
Tipe package boiler memiliki karakteristik : perakitan boiler dilakukan di pabrik pembuat, pengiriman langsung dalam bentuk boiler.
Site Erected Boiler
Tipe site erected boiler memiliki karakteristik : perakitan boiler dilakukan di tempat akan berdirinya boiler tersebut, pengiriman dilakukan per komponen.
Berdasarkan tekanan kerja boiler
Low Pressure Boilers
Tipe low pressure boiler memiliki karakteristik : tipe ini memiliki tekanan steam operasi kurang dari 15 psig atau menghasilkan air panas dengan tekanan dibawah 160 psig atau temperatur dibawah 250 0F
High Pressure Boilers
Tipe high pressure boiler memiliki karakteristik : tipe ini memiliki tekanan steam operasi diatas 15 psig atau menghasilkan air panas dengan tekanan diatas 160 psig atau temperatur diatas 250 0F
Berdasarkan cara pembakaran bahan bakar
Stoker Combustion
Tipe stoker combustion memiliki karakteristik : tipe ini memanfaatkan bahan bakar padat untuk melakukan pembakaran, bahan bakar padat dimasukkan kedalam ruang pembakaran melalui conveyor ataupun manual. Tipe ini memiliki sisa pembakaran yang harus diatangani berupa bottom ash atau fly ash yang dapat mencemari lingkungan.
Pulverized Coal
proses ini menghancurkan batu bara dengan ball mill atau roller mill sehingga batu bara memiliki ukuran kurang dari 1 mm. kemudian batu bara berupa bubuk ini disemprotkan ke dalam ruang pembakaran.
Fluidized Coal
proses ini menghancurkan batu bara dengan crusher, sehingga batu bara memiliki ukuran kurang dari 2 mm. Pada proses ini pembakaran dilakukan dalam lapisan pasir, batu bara akan langsung membara jika mengenai pasir.
Firing Combustion
Tipe firing memiliki karakteristik : tipe ini memanfaatkan bahan bakar cair, padat, dan gas untuk melakukan pembakaran, pemanasan yang terjadi lebih merata.
Berdasarkan material penyusun boiler
Steel
Tipe boiler dari bahan steel memiliki karakteristik : bahan baku utama boiler terbuat menggunakan steel pada daerah steam.
Cast Iron
Tipe boiler dari bahan cast iron memiliki karakteristik : bahan baku utama boiler terbuat menggunakan besi cor pada daerah steam.
Kesimpulan :
Boiler merupakan bejana tertutup dimana panas pembakaran dialirkan ke air sampai terbentuk air panas atau steam berupa energi kerja. Air adalah media yang berguna dan murah untuk mengalirkan panas ke suatu proses. Air panas atau steam pada tekanan dan suhu tertentu mempunyai nilai energi yang kemudian digunakan untuk mengalirkan panas dalam bentuk energi kalor ke suatu proses. Jika air didihkan sampai menjadisteam, maka volumenya akan meningkat sekitar 1600 kali, menghasilkan tenaga yang menyerupai bubuk mesiu yang mudah meledak, sehingga sistem boiler merupakan peralatan yang harus dikelola dan dijaga dengan sangat baik.
