High Pressure Performance: Multi-Stage Pumps from KSB

Performa Tekanan Tinggi: Pompa Multi Tahap dari KSB

Ada banyak aplikasi yang membutuhkan pompa yang dapat memberikan peringkat head dikembangkan total 100 meter atau lebih. Aplikasi umpan boiler biasanya memerlukan head tinggi, terutama untuk boiler besar yang digunakan di pembangkit listrik atau di fasilitas industri skala besar.

Aplikasi tekanan tinggi lainnya termasuk operasi pencucian tekanan dan kerak, sistem sirkulasi kondensat, dan sistem pemurnian / desalinasi air berdasarkan proses reverse-osmosis. Aplikasi non-industri yang menggunakan pompa tekanan tinggi termasuk peralatan pemadam kebakaran, peralatan pembuatan salju untuk olahraga musim dingin dan sistem pasokan air layanan untuk bangunan tinggi.

Membangun pompa tekanan tinggi yang andal

Teori hidrolik dasar memberi tahu kita bahwa ada tiga faktor yang menentukan total kepala pompa sentrifugal yang dikembangkan:

1. Diameter impeller;
2. kecepatan rotasi impeller;dan
3. Jumlah tahap impeller.

(Kepala yang dikembangkan juga tergantung pada kepadatan cairan yang dipompa, tetapi karena ini biasanya ditentukan oleh aplikasi, itu bukan sesuatu yang bisa diubah untuk memenuhi target desain.)

Meningkatkan diameter impeller dapat meningkatkan head yang dikembangkan oleh pompa, tetapi juga akan meningkatkan ukuran keseluruhan pompa sehingga ada batasan praktis untuk pendekatan ini. Meningkatkan kecepatan rotasi juga dapat meningkatkan kepala maju, tetapi di sini sekali lagi, ada batas praktis. Pompa berkecepatan sangat tinggi dapat mengalami masalah keandalan dan daya tahan karena tekanan ekstra yang diberikan oleh kecepatan rotasi tinggi pada bantalan dan seal.

Pompa multi-tahap telah muncul sebagai solusi paling praktis untuk situasi di mana tekanan tinggi diperlukan. Tentu saja menambahkan lebih banyak tahap meningkatkan kompleksitas mekanis dari mesin ini. Namun, ini membuka pintu bagi banyak fleksibilitas desain. Jumlah tahapan dapat dipilih agar sesuai dengan persyaratan head yang dikembangkan, dengan lebih banyak tahapan ditambahkan untuk memasok head output yang lebih tinggi (Untuk pompa berpenampang lingkaran, termasuk sebagian besar produk bertekanan tinggi KSB, jumlah tahapan yang dibangun ke dalam pompa dapat bervariasi , tergantung pada titik tugas yang diperlukan dari mesin.)

Untuk desain pompa multi-tahap, juga mudah untuk memasuki pompa pada tahap perantara untuk menghasilkan aliran sebagian cairan pada tekanan di bawah tekanan output penuh pada tekanan. tahap akhir. Impeler pada setiap tahap dapat dioptimalkan secara individual untuk memberikan efisiensi maksimum. Pompa multi-tahap dapat dirancang untuk menjadi sangat kompak relatif terhadap peringkat daya mereka dengan poros penggerak pendek dan kaku dan bantalan yang besar.

Layout pompa multi-tahap khas

Galeri pompa tekanan tinggi

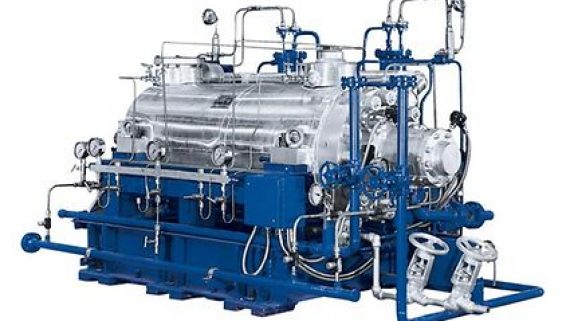

HGC

Keluarga HGC KSB adalah contoh luar biasa dari pompa multi-tahap kapasitas tinggi, berkinerja tinggi untuk tugas umpan boiler di pembangkit listrik dan dalam aplikasi industri skala besar lainnya.

Pompa ini tersedia dengan kepala yang dikirim setinggi 4.200 meter dan kapasitas hingga 1.450 meter kubik per jam. Mereka dapat menangani suhu fluida setinggi 200 ° C. Desain telah dioptimalkan untuk memastikan masa pakai yang panjang, bebas masalah dan prosedur perawatan yang disederhanakan.

Pompa HGC telah digunakan secara efektif di oilands Alberta untuk menyediakan air bertekanan tinggi untuk ekstraksi in-situ bitumen dari endapan bawah tanah.Pompa multi-tahap tekanan tinggi HGC

HGM

Pompa seri HGM KSB lebih kecil dari pompa umpan boiler HGC besar, dengan kepala pengenal hingga 1.400 meter dan kapasitas setinggi 274 m ³ / jam.

Tim pengembangan di KSB Pumps yang bertanggung jawab atas keluarga pompa HGM mengamati setiap tahap siklus hidup pompa boiler untuk meminimalkan biaya pemasangan, pengoperasian, dan perawatan mesin ini. Insinyur KSB datang dengan desain yang sangat kompak, yang membuatnya lebih mudah untuk meletakkan pipa untuk aliran yang efisien dan akses mudah.

Uniknya untuk pompa di kelas ini, bantalan HGM dilumasi langsung oleh air yang mengalir melalui pompa. Tidak diperlukan jalur pasokan, pompa oli, atau peralatan lain yang biasanya terkait dengan sistem oli pelumas. Ini mengurangi biaya pemasangan dan perawatan – bahkan sampai menghilangkan biaya pembuangan limbah minyak! Kombinasi poros pendek dan jarak yang dekat, bantalan berpelumas sedang menghasilkan pompa yang sangat mulus dan sunyi dengan interval servis yang panjang.

Pompa HGM digunakan untuk menyediakan air umpan bagi pembangkit listrik dan boiler industri. Mereka juga telah digunakan di oilands Alberta untuk menyediakan air umpan bagi pemanas banjir uap yang digunakan untuk menghasilkan uap bertekanan tinggi untuk ekstraksi bitumen.Pompa multi-tahap HGM

Multitec

Berdasarkan desain seksi-sentrifugal bertingkat multistage, keluarga Multitec tersedia dalam enam ukuran, dengan diameter nozzle discharge mulai dari 32mm hingga 150mm. Dengan memvariasikan ukuran impeller dan jumlah tahapan, insinyur KSB dapat memberikan 15 konfigurasi hidrolik yang berbeda sehingga perancang sistem dapat memilih pompa dengan peringkat optimal untuk aplikasi mereka. (Anggota terkecil dari keluarga memiliki kapasitas maksimum 29 m ³ / jam, sedangkan perangkat terbesar dapat menghasilkan hingga 850 m ³/ jam.) Tapi, skalabilitas bukanlah akhir dari kisah keserbagunaan.

Pompa Multitec KSB tersedia dengan selubung dan elemen hidraulik yang terbuat dari berbagai bahan, termasuk besi cor, perunggu, baja tuang, dan paduan baja CrNiMo tahan korosi berkekuatan tinggi. Sejumlah konfigurasi segel tersedia, dengan atau tanpa pendinginan, sehingga pompa dapat digunakan untuk berbagai cairan (air, air garam, pelarut, pelumas dan bahan bakar) dan pada suhu hingga 200 ° C. Pompa Multitec juga menawarkan banyak fleksibilitas kepada perancang dalam hal tata letak sistem: opsi pemasangan vertikal atau horizontal tersedia untuk sebagian besar ukuran pompa, seperti juga berbagai konfigurasi nozzle.

Pompa Multitec digunakan di area aplikasi yang beragam seperti pasokan air kota dan pengolahan air limbah, proses industri, umpan boiler, irigasi, pemadam kebakaran, reverse osmosis dan seterusnya.Pompa multitec dengan kontrol kecepatan variabel PumpDrive ™

Movitec

Pompa MovitecDitujukan untuk pasar umum, pompa multi-tahap vertikal Movitec dilengkapi dengan motor efisiensi tinggi 60 Hz. Tersedia di luar rak, seri Movitec memiliki fitur sistem hidrolik yang dioptimalkan, menjadikannya pompa in-line tekanan tinggi yang paling efisien di pasaran. Berbagai pilihan material dan seal membuat pompa ini sangat fleksibel.

Aplikasi berkisar dari transfer cairan hingga peningkatan tekanan instan. Dengan varian seal yang tersedia untuk suhu dari -30 ° C hingga +140 ° C, pompa sentrifugal standar ini dapat menangani beragam media, mulai dari air (termasuk larutan asam dan alkali), alkohol, dan minyak nabati hingga produk minyak bumi dan kondensat, CO ₂ cair dan LPG .Tambahan baru pada jajaran produk adalah tri-clamp coupling, koneksi pilihan untuk aplikasi makanan dan minuman farmasi dan higienis. Pompa ini memiliki sembilan ukuran berbeda (diameter pipa hingga 90 mm).

Saluran masuk dan saluran keluar memiliki ukuran yang sama dan disusun sepanjang sumbu bersama untuk menyederhanakan pemasangan sistem perpipaan pompa ini. Pompa Movitec dirancang agar mudah diservis; bila dilengkapi dengan Easy Access atau segel kartrid, penggantian segel dapat dilakukan tanpa melepas motor.
