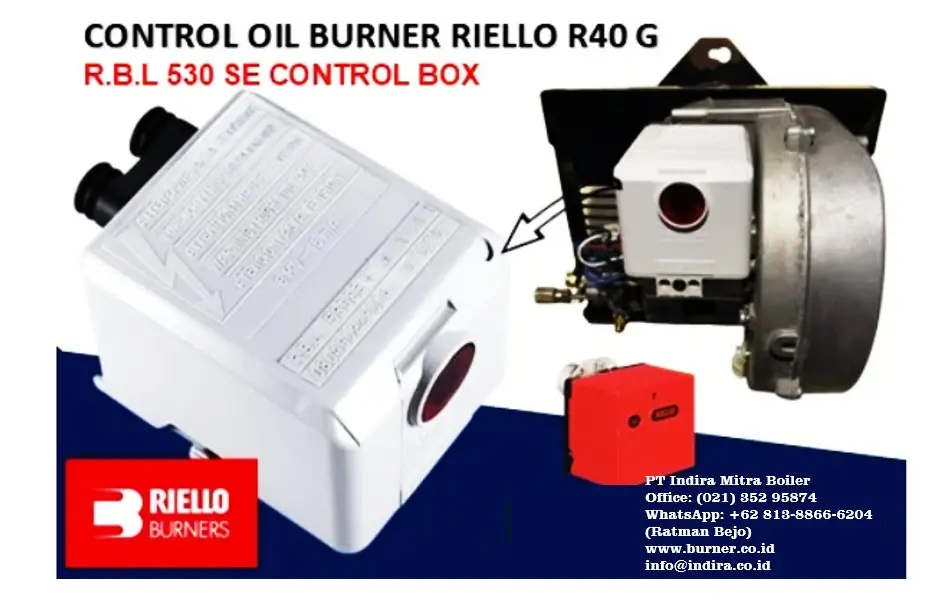

Modul Control Oil Burner Riello 40 G – RBL 530 SE

Modul Control Oil Burner Riello 40 G – RBL 530 SE merupakan salah satu komponen penting dalam sistem kontrol burner bahan bakar cair yang digunakan untuk mengatur urutan kerja pembakaran secara otomatis. Komponen ini dikenal sebagai burner control unit, control box burner, atau modul kontrol burner. Pada aplikasi burner, control box berperan penting dalam memastikan proses start, ignition, monitoring api, dan penghentian burner berlangsung mengikuti urutan kerja yang telah ditentukan.

Untuk pengguna Riello 40 G, pemilihan control box yang tepat sangat penting karena modul kontrol harus sesuai dengan tipe burner, sistem pengapian, flame detection, motor burner, fuel pump, solenoid valve, serta konfigurasi keselamatan yang digunakan.

Salah satu model yang digunakan pada aplikasi Riello 40 G adalah RBL 530 SE. Modul ini dirancang sebagai bagian dari sistem kontrol otomatis burner minyak ringan, seperti solar atau diesel, sehingga burner dapat bekerja secara otomatis sesuai rangkaian kontrolnya.

Artikel ini membahas fungsi, spesifikasi, kompatibilitas, prinsip kerja, tanda-tanda kerusakan, cara memilih pengganti, instalasi, pemeriksaan, hingga hal-hal yang perlu diperhatikan sebelum membeli RBL 530 SE Control Box untuk Riello 40 G.

Apa Itu Control Box RBL 530 SE?

RBL 530 SE adalah modul kontrol otomatis atau burner control unit yang digunakan pada sistem pembakaran bahan bakar cair. Dalam sebuah burner, modul ini dapat dianggap sebagai pusat pengendalian sequence pembakaran.

Burner tidak hanya membutuhkan motor dan nozzle untuk menghasilkan api. Sistem pembakaran otomatis membutuhkan rangkaian kontrol yang mengatur kapan motor mulai berputar, kapan proses pre-purge dilakukan, kapan ignition bekerja, kapan fuel valve dibuka, bagaimana flame diperiksa, dan kapan burner harus melakukan safety shutdown.

Di sinilah control box memiliki peranan penting.

Pada sistem burner Riello, control box bekerja bersama berbagai komponen lain, antara lain:

• Motor burner
• Fuel pump
• Ignition transformer
• Ignition electrode
• Oil nozzle
• Solenoid valve
• Flame detector
• Thermostat atau pressure switch
• Safety thermostat
• Burner motor
• Fan
• Sistem interlock
• Panel kontrol burner

Dengan kata lain, control box RBL 530 SE bukan sekadar sakelar ON/OFF, tetapi merupakan bagian dari sistem sequence dan safety burner.

Riello 40 G dan Sistem Kontrol Burner

Seri Riello 40 G merupakan keluarga burner bahan bakar cair yang dirancang untuk berbagai aplikasi pemanasan. Burner seri ini tersedia dalam berbagai model dan kapasitas sehingga dapat digunakan pada boiler, heater, furnace, oven, dan berbagai peralatan thermal lainnya sesuai konfigurasi aplikasinya.

Pada burner oil, proses pembakaran harus dikontrol dengan urutan yang benar. Sebelum bahan bakar disemprotkan ke ruang bakar, burner biasanya melakukan proses ventilasi atau pre-purge. Tujuannya adalah membantu membersihkan ruang bakar dari sisa gas hasil pembakaran atau campuran yang tidak diinginkan sebelum ignition dan fuel delivery dimulai.

Setelah sequence tertentu terpenuhi, sistem ignition bekerja. Kemudian bahan bakar dialirkan dan flame detector memonitor keberadaan api.

Jika api tidak terbentuk atau hilang ketika burner sedang beroperasi, sistem kontrol keselamatan harus memberikan respons sesuai desain burner.

Karena itu, kerusakan pada control box dapat menyebabkan burner:

• Tidak mau start
• Tidak melakukan ignition
• Masuk lockout
• Tidak membuka sistem bahan bakar
• Motor tidak bekerja sesuai sequence
• Ignition tidak berjalan
• Burner start tetapi kemudian mati
• Flame tidak terdeteksi
• Burner bekerja tidak normal

Namun, gejala tersebut tidak selalu berarti control box rusak. Pemeriksaan harus dilakukan terhadap seluruh sistem burner.

Fungsi Control Box Oil Burner

Secara umum, control box pada burner minyak memiliki beberapa fungsi utama.

1. Mengatur Sequence Start Burner

Ketika thermostat, pressure switch, atau sistem kontrol memberikan perintah start, control box menjalankan sequence burner.

Sequence tersebut dapat melibatkan:

1. Permintaan panas diterima.
2. Motor burner mendapatkan perintah.
3. Fan mulai bekerja.
4. Pre-purge dilakukan.
5. Ignition diaktifkan.
6. Sistem fuel mendapatkan perintah.
7. Flame mulai terbentuk.
8. Flame detector melakukan monitoring.
9. Burner masuk kondisi operasi.

Urutan sebenarnya harus mengikuti wiring diagram dan desain burner yang digunakan.

2. Mengontrol Proses Ignition

Ignition merupakan bagian penting dalam pembakaran bahan bakar cair.

Pada burner oil, bahan bakar dari pump akan menuju nozzle dan kemudian diatomisasi menjadi kabut bahan bakar. Kabut tersebut membutuhkan sumber ignition untuk menghasilkan flame.

Control box mengatur sequence ignition bersama ignition transformer dan electrode.

Jika ignition tidak berlangsung pada waktu yang tepat, burner dapat mengalami kegagalan start.

3. Monitoring Flame

Sistem burner otomatis harus mengetahui apakah flame berhasil terbentuk.

Flame detector memberikan informasi kepada sistem kontrol mengenai kondisi flame.

Apabila flame tidak terbentuk setelah fuel delivery dimulai atau flame hilang ketika burner sedang beroperasi, control box dapat memerintahkan burner untuk masuk ke kondisi safety shutdown atau lockout sesuai desain sistem.

Karena itu, flame detector dan control box harus diperiksa sebagai satu sistem, bukan hanya mengganti control box ketika burner mengalami lockout.

4. Safety Lockout

Salah satu fungsi penting control box adalah memberikan perlindungan ketika terjadi kondisi abnormal.

Contohnya:

• Flame failure
• Kegagalan ignition
• Gangguan sequence
• Interlock terbuka
• Kondisi kontrol tidak terpenuhi

Pada kondisi tertentu, burner akan berhenti dan masuk kondisi lockout.

Lockout merupakan fitur keselamatan yang penting karena burner menggunakan bahan bakar yang mudah terbakar.

Spesifikasi RBL 530 SE

Berdasarkan data produk yang digunakan untuk referensi artikel ini, spesifikasi yang tercantum antara lain:

Catatan: Sebelum pemasangan, spesifikasi aktual pada nameplate control box, burner, dan wiring diagram harus diverifikasi. Jangan menentukan kompatibilitas hanya berdasarkan bentuk fisik control box.

Kompatibilitas Control Box RBL 530 SE untuk Riello 40 G

Salah satu alasan pengguna mencari RBL 530 SE adalah karena control box merupakan komponen yang bekerja secara spesifik dengan rangkaian burner.

Berikut daftar code part dan model burner yang menjadi referensi kompatibilitas:

• Code Part 20030780 – Riello 40 G3B
• Code Part 20030785 – Riello 40 G5
• Code Part 20030870 – Riello 40 G10I
• Code Part 20039828 – Riello 40 G3B SEBUAH FIREBIRD
• Code Part 20039832 – Riello 40 G5X C FIREBIRD
• Code Part 3743753 – Riello 40 G3B WARMFLOW
• Code Part 3744454 – Riello 40 G5 WARMFLOW
• Code Part 3744515 – Riello 40 G5 Q
• Code Part 3744856 – Riello 40 G5T Q
• Code Part 3746467 – Riello 40 G10
• Code Part 3746613 – Riello 40 G10I
• Code Part 3746686 – Riello 40 G10D
• Code Part 3747455 – R40 G20 KI
• Code Part 3747469 – Riello 40 G20
• Code Part 3748251 – Riello 40 G20S
• Code Part 3748409 – Riello 40 G20I
• Code Part 3748414 – Riello 40 G20D
• Code Part 3748415 – Riello 40 G20D
• Code Part 3748418 – Riello 40 G20D
• Code Part 3749251 – Riello G5BF 19–25

Daftar tersebut dapat digunakan sebagai referensi awal pencocokan part, tetapi verifikasi tetap diperlukan sebelum membeli atau mengganti control box.

Mengapa Control Box Sangat Penting pada Burner Oil?

Sistem burner oil memiliki beberapa proses yang harus berjalan secara berurutan.

Bahan bakar tidak boleh langsung masuk ke ruang bakar tanpa sequence yang benar. Fan, ignition, fuel valve, dan flame monitoring harus bekerja sesuai logika sistem.

Apabila sequence tersebut tidak berjalan dengan benar, beberapa risiko dapat terjadi.

Misalnya, bahan bakar masuk tetapi ignition gagal. Jika sistem keselamatan tidak bekerja sebagaimana mestinya, kondisi tersebut dapat menjadi sangat berbahaya.

Karena itu control box berfungsi sebagai salah satu bagian penting dari burner safety system.

Dalam aplikasi industri, control box harus diperlakukan sebagai komponen keselamatan, bukan hanya komponen elektrik biasa.

Prinsip Kerja Control Box Burner Riello

Secara sederhana, alur kerja burner dapat digambarkan seperti berikut:

Heat Demand

↓

Burner Control Unit

↓

Motor / Fan

↓

Pre-Purge

↓

Ignition

↓

Fuel Delivery

↓

Flame Detection

↓

Normal Operation

Jika flame tidak terdeteksi:

Flame Failure

↓

Safety Shutdown / Lockout

Alur aktual dapat berbeda tergantung tipe burner dan control system.

Tahapan Start Burner Oil

Tahap 1 – Heat Demand

Burner menerima perintah untuk menghasilkan panas.

Perintah dapat berasal dari:

• Thermostat
• Temperature controller
• Pressure switch
• Boiler controller
• Heater controller
• Panel kontrol
• PLC

Control box kemudian mulai menjalankan sequence.

2 – Motor dan Fan

Motor burner bekerja untuk memutar fan.

Fan menghasilkan udara pembakaran yang diperlukan untuk proses pembakaran.

Udara pembakaran harus tersedia dalam jumlah yang sesuai agar proses pembakaran berlangsung dengan baik.

3 – Pre-Purge

Pada tahap pre-purge, fan bekerja sebelum bahan bakar diberikan.

Tujuan utamanya adalah melakukan ventilasi ruang bakar sesuai sequence yang dirancang oleh sistem burner.

Pre-purge merupakan bagian penting dalam sistem keselamatan burner.

 4 – Ignition

Setelah kondisi yang dipersyaratkan terpenuhi, ignition system bekerja.

Ignition transformer memberikan tegangan tinggi menuju electrode sehingga menghasilkan percikan listrik.

Percikan tersebut digunakan untuk menyalakan kabut bahan bakar yang keluar dari nozzle.

 5 – Fuel Delivery

Fuel pump dan fuel control system kemudian bekerja sesuai sequence.

Bahan bakar seperti diesel atau light oil dialirkan menuju nozzle.

Nozzle mengubah bahan bakar menjadi spray atau kabut sehingga dapat bercampur dengan udara pembakaran.

6 – Flame Detection

Setelah flame terbentuk, flame detector memonitor kondisi api.

Jika flame terdeteksi dengan benar, burner dapat melanjutkan operasi.

Jika flame tidak terdeteksi, control system akan melakukan tindakan keselamatan sesuai desain burner.

Tanda-Tanda Control Box Burner Bermasalah

Tidak semua kerusakan burner berasal dari control box. Akan tetapi, terdapat beberapa kondisi yang dapat menjadi indikasi bahwa control box perlu diperiksa.

Burner Tidak Mau Start

Ketika heat demand diberikan tetapi burner tidak melakukan sequence start, pemeriksaan dapat dilakukan pada:

• Supply listrik
• Fuse
• Thermostat
• Interlock
• Motor
• Control box
• Wiring
• Safety switch

Jangan langsung mengganti control box sebelum pemeriksaan dasar dilakukan.

Burner Lockout

Burner yang sering lockout dapat disebabkan oleh:

• Flame detector bermasalah
• Ignition bermasalah
• Nozzle kotor
• Tekanan fuel tidak sesuai
• Fuel pump bermasalah
• Udara pembakaran tidak sesuai
• Elektroda bermasalah
• Wiring bermasalah
• Control box bermasalah

Karena itu diagnosis harus dilakukan secara sistematis.

Ignition Tidak Bekerja

Jika motor bekerja tetapi ignition tidak menghasilkan percikan, komponen yang perlu diperiksa meliputi:

• Ignition transformer
• Ignition electrode
• Kabel ignition
• Jarak electrode
• Wiring
• Output control box

Burner Start tetapi Segera Mati

Kondisi ini sering berkaitan dengan flame supervision.

Beberapa penyebab yang mungkin:

• Flame tidak terbentuk dengan baik
• Flame detector kotor
• Posisi flame detector tidak tepat
• Nozzle bermasalah
• Tekanan fuel tidak sesuai
• Rasio udara dan bahan bakar tidak sesuai
• Ignition bermasalah
• Control box tidak menerima sinyal flame

Apakah Semua Burner Riello 40 G Menggunakan Control Box yang Sama?

Tidak selalu.

Seri burner Riello 40 G memiliki berbagai model dan konfigurasi. Karena itu pengguna tidak boleh hanya melihat tulisan Riello 40 G kemudian langsung membeli control box.

Hal yang sebaiknya dicocokkan adalah:

1. Model burner
2. Code part
3. Model control box
4. Tegangan
5. Wiring
6. Socket atau konektor
7. Flame detector
8. Sequence burner
9. Spesifikasi nameplate
10. Nomor part original atau replacement

Jika tersedia, foto nameplate burner sangat membantu untuk melakukan pencocokan.

Cara Memilih RBL 530 SE Replacement untuk Burner Riello 40 G

Ketika control box oil burner mengalami kerusakan dan perlu diganti, pemilihan replacement tidak boleh hanya berdasarkan bentuk fisik. Control box merupakan bagian penting dari sistem sequence dan safety burner sehingga harus sesuai dengan konfigurasi burner.

Untuk aplikasi Riello 40 G, salah satu model yang perlu diperhatikan adalah RBL 530 SE. Sebelum membeli replacement, lakukan pemeriksaan beberapa parameter berikut.

1. Catat Model Burner

Periksa Nameplate Burner

Langkah pertama adalah mencatat model burner yang digunakan.

Informasi biasanya terdapat pada nameplate burner. Contohnya:

• Riello 40 G3B
• Riello 40 G5
• Riello 40 G10
• Riello 40 G10I
• Riello 40 G20
• Riello 40 G20S
• Riello 40 G20I

Model burner menjadi informasi dasar untuk menentukan control box yang sesuai.

Jangan hanya mengatakan “burner Riello 40 G”, karena seri tersebut memiliki beberapa model dengan konfigurasi yang berbeda.

Mengapa Model Burner Penting?

Setiap model burner dapat memiliki perbedaan pada:

• Kapasitas pembakaran
• Motor
• Fuel system
• Ignition system
• Flame detector
• Wiring
• Control sequence
• Safety interlock

Karena itu, model lengkap burner sebaiknya dicatat sebelum melakukan pemesanan spare part.

2. Catat Nomor Part Control Box

Periksa Part Number

Selain model burner, part number control box merupakan informasi penting untuk menentukan replacement.

Jika control box lama masih memiliki label atau marking, catat semua informasi yang tersedia.

Contohnya dapat berupa:

RBL 530 SE

atau nomor part tertentu yang tercantum pada label.

Mengapa Part Number Penting?

Dua control box dapat memiliki bentuk fisik yang hampir sama tetapi belum tentu memiliki:

• Sequence yang sama
• Terminal yang sama
• Wiring yang sama
• Input sensor yang sama
• Output yang sama
• Spesifikasi tegangan yang sama

Oleh sebab itu, pencocokan part number lebih aman dibandingkan hanya melihat bentuk control box.

Jika Label Control Box Sudah Rusak

Jika tulisan pada control box lama sudah tidak terbaca, kumpulkan informasi lain seperti:

• Foto control box
• Foto socket
• Foto wiring
• Foto nameplate burner
• Model burner
• Serial number
• Code part burner

Informasi tersebut dapat membantu proses identifikasi replacement.

3. Periksa Tegangan Control Box

Pastikan Voltage Sesuai

Tegangan merupakan parameter penting sebelum memasang control box baru.

Untuk RBL 530 SE yang menjadi pembahasan artikel ini, data produk mencantumkan:

230 V AC

Pastikan tegangan control box replacement sesuai dengan sistem kelistrikan burner.

Jangan Hanya Melihat Bentuk Fisik

Control box dengan bentuk yang sama belum tentu dapat digunakan pada sistem dengan tegangan berbeda.

Kesalahan tegangan dapat menyebabkan:

• Control box tidak bekerja
• Komponen mengalami kerusakan
• Burner tidak menjalankan sequence
• Sistem menjadi tidak aman

Karena itu, selalu lakukan verifikasi berdasarkan nameplate, dokumentasi teknis, dan wiring diagram.

4. Periksa Socket dan Wiring

Cocokkan Konektor Control Box

Socket merupakan salah satu bagian yang harus diperhatikan ketika memilih RBL 530 SE replacement.

Periksa:

• Bentuk socket
• Jumlah terminal
• Posisi terminal
• Kondisi pin
• Kondisi konektor
• Wiring
• Terminal block

Control box yang terlihat sama secara fisik belum tentu memiliki konfigurasi internal yang sama.

Periksa Wiring Burner

Sebelum melepas control box lama, sebaiknya dokumentasikan wiring terlebih dahulu.

Foto wiring dari beberapa sudut dapat membantu teknisi ketika memasang replacement.

Perhatikan:

• Kabel power
• Kabel motor
• Kabel ignition
• Kabel fuel valve
• Kabel flame detector
• Kabel thermostat
• Kabel interlock
• Grounding

Mengapa Socket Harus Diperiksa?

Socket yang longgar, terbakar, atau korosi dapat menyebabkan masalah yang terlihat seperti kerusakan control box.

Jika control box baru dipasang pada socket yang bermasalah, gangguan dapat muncul kembali.

5. Periksa Flame Detector

Pastikan Flame Detector Kompatibel

Flame detector merupakan bagian penting dalam sistem kontrol burner.

Sensor ini memberikan informasi kepada control system mengenai keberadaan flame setelah proses ignition.

Jenis flame detector dan rangkaian inputnya harus sesuai dengan control box yang digunakan.

Flame Detector Bermasalah Tidak Selalu Berarti Control Box Rusak

Misalnya burner dapat melakukan ignition, tetapi kemudian masuk lockout.

Kemungkinan penyebabnya antara lain:

• Flame tidak terbentuk
• Flame terlalu kecil
• Flame detector kotor
• Posisi flame detector tidak tepat
• Kabel sensor bermasalah
• Sensor rusak
• Input control box bermasalah

Karena itu, flame detector perlu diperiksa sebelum memutuskan mengganti control box.

6. Periksa Sequence Burner

Pahami Urutan Kerja Burner

Replacement control box harus mampu menjalankan sequence burner yang sesuai.

Secara umum, sequence oil burner dapat melibatkan:

Heat Demand

↓

Motor Start

↓

Pre-Purge

↓

Ignition

↓

Fuel Delivery

↓

Flame Detection

↓

Normal Operation

Jika flame gagal terbentuk, sistem dapat melakukan:

Flame Failure

↓

Safety Shutdown / Lockout

Sequence aktual harus mengikuti desain burner yang digunakan.

7. Periksa Kondisi Fuel System

Jangan Menganggap Semua Masalah Berasal dari Control Box

Sebelum mengganti control box, periksa juga sistem bahan bakar.

Komponen yang perlu diperiksa antara lain:

• Fuel tank
• Fuel pump
• Fuel filter
• Solenoid valve
• Oil nozzle
• Fuel pressure
• Fuel piping

Nozzle yang kotor atau tekanan fuel yang tidak sesuai dapat menyebabkan flame failure.

Dalam kondisi tersebut, control box mungkin sebenarnya bekerja normal karena justru sedang menjalankan fungsi safety shutdown.

8. Periksa Ignition System

Periksa Transformer dan Electrode

Ignition system harus diperiksa ketika burner mengalami masalah start.

Komponen yang diperiksa antara lain:

• Ignition transformer
• Ignition cable
• Ignition electrode
• Posisi electrode
• Kondisi isolator

Jika ignition tidak menghasilkan spark, burner dapat gagal menyalakan flame.

Jangan langsung mengganti control box sebelum memastikan ignition system dalam kondisi normal.

9. Periksa Safety Interlock

Pastikan Semua Interlock Terpenuhi

Burner memiliki interlock yang dirancang untuk mencegah burner bekerja ketika kondisi keselamatan tidak terpenuhi.

Periksa sistem seperti:

• Air pressure switch
• Fuel pressure switch
• Temperature limit
• Pressure limit
• Emergency stop
• Safety thermostat
• Interlock lainnya

Jika interlock terbuka, burner dapat tidak melakukan start.

Interlock tidak boleh dibypass secara sembarangan, karena merupakan bagian dari sistem keselamatan burner.

10. Cocokkan Replacement Sebelum Dipasang

Setelah semua data dikumpulkan, lakukan pencocokan antara control box lama dan replacement.

Data yang Sebaiknya Dicocokkan

*Spesifikasi aktual harus diverifikasi sebelum pemasangan.

Checklist Sebelum Membeli RBL 530 SE Replacement

Sebelum melakukan pemesanan, siapkan data berikut:

• Model burner Riello
• Code part burner
• Model control box lama
• Part number control box
• Tegangan
• Foto nameplate
• Foto socket
• Foto wiring
• Jenis flame detector
• Keluhan atau gejala kerusakan

Semakin lengkap informasi yang diberikan, semakin mudah proses identifikasi spare part.

Kesalahan yang Harus Dihindari Saat Memilih Control Box

Membeli Hanya Berdasarkan Bentuk

Bentuk fisik bukan satu-satunya parameter kompatibilitas.

Mengabaikan Tegangan

Pastikan tegangan sesuai dengan sistem burner.

Tidak Memeriksa Part Number

Part number membantu memastikan bahwa replacement memang ditujukan untuk konfigurasi tertentu.

Tidak Memeriksa Flame Detector

Masalah flame detection dapat menyebabkan burner lockout meskipun control box sebenarnya masih normal.

Mengganti Tanpa Troubleshooting

Penggantian control box tanpa diagnosis dapat menyebabkan biaya perbaikan bertambah apabila sumber masalah sebenarnya berasal dari komponen lain.

Kesimpulan

Memilih RBL 530 SE replacement untuk Riello 40 G membutuhkan pemeriksaan lebih dari sekadar mencocokkan nama produk. Model burner, part number, tegangan, socket, wiring, flame detector, ignition system, fuel system, dan safety interlock perlu diperiksa.

Untuk RBL 530 SE, data produk yang digunakan mencantumkan 230 V AC. Namun, sebelum pemasangan, spesifikasi harus tetap dicocokkan dengan nameplate burner dan wiring diagram.

Jika control box lama bermasalah, cara paling praktis untuk membantu proses identifikasi adalah mengirimkan foto nameplate burner, foto control box lama, foto socket, serta nomor part yang tercantum.

Dengan pencocokan yang benar, risiko salah memilih control box oil burner replacement dapat dikurangi dan proses perbaikan burner dapat dilakukan dengan lebih tepat.

Jangan Mengganti Control Box Hanya Berdasarkan Bentuk

Ini merupakan kesalahan yang cukup sering terjadi ketika melakukan penggantian spare part burner.

Dua control box dapat terlihat hampir sama tetapi memiliki:

• Sequence berbeda
• Terminal berbeda
• Tegangan berbeda
• Input sensor berbeda
• Output berbeda
• Timing berbeda
• Konfigurasi keselamatan berbeda

Oleh karena itu, model dan part number lebih penting daripada sekadar bentuk fisik.

RBL 530 SE sebagai Spare Part Burner

Control box termasuk salah satu spare part penting pada burner oil.

Selain control box, beberapa spare part yang umum digunakan pada burner Riello antara lain:

• Oil nozzle
• Fuel pump
• Solenoid valve
• Ignition transformer
• Ignition electrode
• Flame detector
• Fan motor
• Fan impeller
• Coupling
• Burner motor
• Filter
• Gasket
• Flexible hose
• Control thermostat

Dalam preventive maintenance, kondisi komponen tersebut perlu diperiksa secara berkala.

Aplikasi Burner Riello 40 G

Burner Riello 40 G merupakan seri oil burner yang digunakan sebagai sumber panas pada berbagai peralatan thermal. Dengan menggunakan bahan bakar cair seperti light oil atau diesel sesuai konfigurasi sistem, burner menghasilkan energi panas melalui proses pembakaran yang kemudian dimanfaatkan oleh boiler, hot water boiler, industrial heater, oven, maupun furnace.

Pemilihan burner harus disesuaikan dengan kapasitas thermal, jenis bahan bakar, tekanan ruang bakar, kebutuhan udara pembakaran, sistem kontrol, dan karakteristik peralatan yang dipanaskan.

Pada aplikasi yang menggunakan control box seperti RBL 530 SE, sistem kontrol burner berperan dalam mengatur sequence start, ignition, flame monitoring, dan safety shutdown.

1. Riello 40 G untuk Steam Boiler

Salah satu aplikasi penting oil burner adalah steam boiler. Pada sistem ini, burner berfungsi sebagai sumber energi panas untuk memanaskan air di dalam boiler hingga menghasilkan steam.

Burner dipasang pada bagian combustion chamber atau furnace boiler. Panas dari flame kemudian ditransfer ke permukaan pemanas boiler.

Komponen Utama Sistem Boiler

Sistem boiler dengan oil burner umumnya terdiri dari:

• Steam boiler
• Riello 40 G oil burner
• Fuel tank
• Fuel pump
• Fuel filter
• Oil nozzle
• Feed water system
• Combustion chamber
• Flame detector
• Burner control box
• Safety system
• Pressure controller
• Steam distribution system

Cara Kerja

Secara sederhana, prosesnya:

Fuel Tank

↓

Fuel Pump

↓

Oil Filter

↓

Burner

↓

Combustion

↓

Heat Transfer

↓

Steam Boiler

↓

Steam

Burner menyediakan panas yang dibutuhkan boiler untuk menghasilkan steam sesuai tekanan dan kapasitas yang ditentukan.

Pentingnya Pemilihan Kapasitas Burner

Kapasitas burner harus sesuai dengan kapasitas boiler.

Burner yang terlalu kecil dapat menyebabkan waktu pemanasan menjadi terlalu lama dan boiler sulit mencapai tekanan kerja.

Sebaliknya, burner yang terlalu besar dapat menyebabkan:

• Pembakaran tidak optimal
• Cycling terlalu sering
• Temperatur furnace terlalu tinggi
• Konsumsi bahan bakar meningkat
• Sistem kontrol menjadi tidak stabil

Karena itu, kapasitas burner harus dihitung berdasarkan kebutuhan thermal boiler.

2. Riello 40 G untuk Hot Water Boiler

Selain steam boiler, oil burner juga dapat digunakan pada hot water boiler.

Pada aplikasi ini, panas hasil pembakaran digunakan untuk menaikkan temperatur air sirkulasi.

Sistem hot water boiler banyak digunakan untuk kebutuhan:

• Proses industri
• Heating system
• Laundry
• Food processing
• Building heating
• Air panas produksi
• Sistem pemanas tangki

Prinsip Kerja Hot Water Boiler dengan Oil Burner

Hot water boiler dengan oil burner bekerja dengan memanfaatkan energi panas dari proses pembakaran bahan bakar cair untuk memanaskan air hingga mencapai temperatur operasi yang dibutuhkan. Pada sistem ini, oil burner berfungsi sebagai sumber panas, sedangkan circulation pump menjaga sirkulasi air panas menuju peralatan pengguna.

Proses Pemanasan Air

Burner menghasilkan flame di dalam combustion chamber. Energi panas dari flame kemudian ditransfer melalui permukaan pemanas atau heat exchanger menuju air di dalam boiler.

Setelah temperatur air mencapai kondisi yang dibutuhkan, circulation pump mengalirkan air panas menuju titik penggunaan atau heat user.

Setelah panas digunakan oleh proses, air yang temperaturnya lebih rendah kembali melalui return line menuju hot water boiler untuk dipanaskan kembali.

Fungsi Oil Burner pada Hot Water Boiler

Pada sistem ini, oil burner menjadi sumber energi thermal utama. Burner membakar bahan bakar cair dan menghasilkan panas yang kemudian ditransfer ke air boiler.

Kinerja burner harus disesuaikan dengan kebutuhan panas sistem agar temperatur air dapat dipertahankan secara stabil.

Sistem kontrol dapat mengatur burner berdasarkan:

• Temperatur air supply
• Temperatur return
• Heat demand
• Set point temperatur
• Kondisi safety system
• Kapasitas beban proses

Pada burner otomatis, control box juga berperan dalam mengatur sequence start, ignition, flame detection, dan safety shutdown.

Keuntungan Hot Water Boiler Menggunakan Oil Burner

1. Fleksibilitas Sumber Bahan Bakar

Penggunaan oil burner memberikan alternatif bagi industri yang belum memiliki jaringan natural gas atau membutuhkan sistem pemanasan berbahan bakar cair.

2. Cocok untuk Berbagai Proses Pemanasan

Hot water boiler dapat digunakan untuk berbagai kebutuhan, seperti:

• Industrial heating
• Food processing
• Laundry
• Heating tank
• Process heating
• Building heating
• Heat exchanger

3. Temperatur Air Dapat Dikontrol

Temperatur air dapat dikendalikan menggunakan temperature controller sehingga sesuai dengan kebutuhan proses.

4. Sistem Sirkulasi Kontinu

Dengan circulation pump, air panas dapat terus dialirkan dari boiler menuju heat user dan kembali lagi melalui return line.

5. Dapat Disesuaikan dengan Beban Panas

Kapasitas oil burner dapat dipilih berdasarkan heat load hot water boiler, sehingga sumber panas dapat disesuaikan dengan kebutuhan sistem.

Faktor yang Perlu Diperhatikan

Pemilihan oil burner untuk hot water boiler tidak cukup hanya berdasarkan kapasitas boiler. Beberapa parameter perlu diperhitungkan, antara lain:

• Kapasitas thermal boiler
• Temperatur supply
• Temperatur return
• Jenis bahan bakar
• Konsumsi bahan bakar
• Tekanan ruang bakar
• Ukuran combustion chamber
• Kebutuhan udara pembakaran
• Kapasitas circulation pump
• Sistem kontrol
• Sistem safety burner

Burner yang terlalu kecil dapat menyebabkan temperatur sulit mencapai set point, sedangkan burner yang terlalu besar dapat menyebabkan cycling berlebihan dan kontrol temperatur kurang optimal.

3. Riello 40 G untuk Industrial Heater

Industrial heater merupakan aplikasi lain untuk oil burner.

Burner digunakan sebagai sumber panas untuk menghasilkan temperatur tertentu pada suatu proses industri.

Industrial heater dapat digunakan untuk:

• Heating tank
• Process heating
• Oil heating
• Air heating
• Chemical process
• Drying process
• Thermal process

Dalam aplikasi industrial heater, burner harus dipilih berdasarkan kebutuhan heat load dan karakteristik ruang bakar.

Contoh Sistem

Fuel Tank

↓

Fuel Pump

↓

Riello 40 G

↓

Combustion Chamber

↓

Heat Exchanger

↓

Process Heater

Pada sistem tertentu, flame burner dapat langsung memanaskan media proses. Pada sistem lainnya, panas ditransfer melalui heat exchanger.

4. Riello 40 G untuk Oven Industri

Oven industri membutuhkan sumber panas yang stabil untuk menjaga temperatur proses.

Oil burner dapat digunakan sebagai sumber panas pada oven untuk berbagai proses, seperti:

• Drying
• Heating
• Curing
• Baking
• Powder coating
• Preheating
• Heat treatment tertentu

Direct Heating

Pada sistem direct heating, gas hasil pembakaran atau panas dari flame digunakan secara langsung untuk memanaskan ruang oven sesuai desain proses.

Indirect Heating

Pada sistem indirect heating, panas pembakaran dipisahkan dari produk menggunakan heat exchanger.

Pemilihan sistem direct atau indirect bergantung pada jenis produk yang diproses.

Untuk produk yang sensitif terhadap kontaminasi hasil pembakaran, sistem indirect heating dapat menjadi pilihan yang lebih sesuai.

5. Riello 40 G untuk Furnace

Furnace membutuhkan temperatur tinggi dan distribusi panas yang sesuai dengan karakteristik proses.

Oil burner dapat digunakan sebagai sumber energi thermal pada furnace dengan konfigurasi yang tepat.

Beberapa aplikasi furnace antara lain:

• Metal heating
• Preheating
• Heat treatment
• Industrial heating
• Material processing

Pada furnace, desain combustion chamber menjadi sangat penting.

Burner harus disesuaikan dengan:

• Heat load
• Furnace volume
• Operating temperature
• Combustion chamber pressure
• Air requirement
• Fuel type
• Flame length
• Flame shape

Riello 40 G untuk Sistem Pemanasan Tangki

Oil burner juga dapat digunakan untuk sistem tank heating.

Contohnya pada proses yang membutuhkan pemanasan:

• Oil
• Chemical liquid
• Process liquid
• Water
• Resin
• Asphalt dengan konfigurasi thermal yang sesuai

Burner dapat menghasilkan panas yang kemudian ditransfer melalui heat exchanger, thermal fluid, atau sistem pemanas lainnya.

Untuk aplikasi tank heating, perhitungan heat load sangat penting agar kapasitas burner tidak terlalu kecil maupun terlalu besar.

Riello 40 G untuk Process Heating

Dalam industri, kebutuhan panas tidak selalu berupa steam.

Beberapa proses membutuhkan temperatur tertentu secara langsung atau melalui media perantara.

Process heating dapat digunakan pada:

• Food industry
• Chemical industry
• Textile industry
• Metal industry
• Manufacturing
• Drying system
• Heating tank

Burner Riello 40 G dapat menjadi salah satu sumber panas untuk aplikasi tersebut selama kapasitas dan konfigurasi burner sesuai.

Hubungan Burner dengan Control Box

Dalam seluruh aplikasi tersebut, burner tidak bekerja sendiri.

Salah satu komponen penting adalah burner control box.

Pada aplikasi Riello 40 G yang menggunakan RBL 530 SE, control box berfungsi sebagai bagian dari sistem automatic burner control.

Secara sederhana:

Heat Demand

↓

Control Box

↓

Motor & Fan

↓

Pre-Purge

↓

Ignition

↓

Fuel Delivery

↓

Flame Detection

↓

Normal Operation

Jika flame gagal terbentuk atau hilang:

Flame Failure

↓

Safety Shutdown / Lockout

Karena itu, control box merupakan bagian penting dari sistem keselamatan burner.

Faktor yang Harus Diperhatikan dalam Pemilihan Burner

Tidak cukup hanya mengetahui bahwa sebuah burner akan digunakan untuk boiler, oven, atau furnace.

Beberapa parameter harus diperiksa terlebih dahulu.

Kapasitas Thermal

Kebutuhan panas harus dihitung dalam satuan seperti:

• kW
• kcal/h
• MMBtu/h

Kapasitas burner harus mampu memenuhi heat load peralatan.

Jenis Bahan Bakar

Pastikan burner sesuai dengan bahan bakar yang digunakan.

Untuk oil burner, parameter bahan bakar seperti viskositas dan karakteristik fuel perlu diperhatikan.

Tekanan Furnace

Tekanan ruang bakar memengaruhi kemampuan burner dalam menghasilkan flame yang stabil.

Flame Length

Panjang flame harus sesuai dengan dimensi combustion chamber.

Flame yang terlalu panjang dapat menyentuh dinding furnace atau permukaan heat exchanger.

Combustion Air

Ketersediaan udara pembakaran sangat penting untuk menghasilkan pembakaran yang stabil dan efisien.

Sistem Kontrol

Burner harus dapat diintegrasikan dengan thermostat, pressure switch, temperature controller, PLC, atau burner management system sesuai kebutuhan.

Pentingnya Burner Maintenance

Agar Riello 40 G dapat bekerja optimal, preventive maintenance perlu dilakukan.

Komponen yang dapat diperiksa antara lain:

• Oil nozzle
• Fuel filter
• Fuel pump
• Ignition electrode
• Ignition transformer
• Flame detector
• Fan
• Motor
• Air damper
• Control box
• Wiring
• Fuel line

Nozzle yang kotor, filter tersumbat, atau flame detector yang tidak bersih dapat memengaruhi kinerja burner.

Kesimpulan

Burner Riello 40 G dapat digunakan pada berbagai aplikasi pemanasan yang membutuhkan sumber panas dari bahan bakar cair, termasuk steam boiler, hot water boiler, industrial heater, oven industri, furnace, tank heating, dan process heating.

Setiap aplikasi membutuhkan konfigurasi yang berbeda. Karena itu, pemilihan burner harus mempertimbangkan heat load, jenis fuel, combustion chamber, flame dimension, tekanan ruang bakar, kebutuhan udara pembakaran, dan sistem kontrol.

Pada sistem burner otomatis, control box seperti RBL 530 SE menjadi salah satu komponen penting yang mengatur sequence pembakaran dan fungsi keselamatan.

Dengan pemilihan kapasitas burner yang tepat dan maintenance yang baik, sistem pemanasan dapat bekerja lebih stabil serta membantu mengurangi risiko downtime akibat gangguan burner.

Keyword SEO

Riello 40 G, burner Riello 40 G, oil burner Riello, Riello oil burner, burner boiler, burner hot water boiler, burner industrial heater, burner oven industri, burner furnace, burner oil diesel, spare part Riello 40 G, control box Riello 40 G, RBL 530 SE, aplikasi Riello 40 G, jual burner Riello Indonesia.

Keunggulan Sistem Automatic Burner Control

Sistem automatic burner control memberikan beberapa manfaat dalam pengoperasian burner.

Pengoperasian Otomatis

Burner dapat bekerja berdasarkan permintaan panas tanpa operator harus menyalakan burner secara manual setiap saat.

Safety Sequence

Burner memiliki sequence yang dirancang untuk membantu memastikan proses start dan shutdown berlangsung sesuai sistem kontrol.

Flame Monitoring

Kondisi flame dapat dimonitor oleh sistem flame detection.

Lockout

Jika kondisi tertentu tidak terpenuhi, burner dapat masuk kondisi safety lockout.

Integrasi dengan Panel

Burner dapat diintegrasikan dengan panel kontrol boiler, heater, oven, atau sistem thermal lainnya sesuai desain.

Penyebab Control Box Burner Cepat Rusak

Control box merupakan komponen elektronik dan elektromekanis yang dapat mengalami kerusakan akibat kondisi operasi.

Beberapa faktor yang dapat memengaruhi umur komponen antara lain:

Tegangan Tidak Stabil

Fluktuasi tegangan dapat memberikan tekanan pada komponen elektronik.

Suhu Berlebihan

Control box yang ditempatkan terlalu dekat dengan sumber panas tanpa perlindungan dapat mengalami temperatur tinggi.

Kelembapan

Kelembapan dapat menyebabkan korosi pada terminal dan koneksi.

Debu

Lingkungan industri yang berdebu dapat menyebabkan konektor dan bagian elektronik kotor.

Wiring Buruk

Koneksi yang longgar dapat menyebabkan panas pada terminal dan gangguan intermittent.

Short Circuit

Hubungan singkat pada sistem dapat menyebabkan kerusakan komponen.

Instalasi Tidak Sesuai

Kesalahan wiring atau pemasangan komponen yang tidak sesuai dapat menyebabkan kerusakan.

Pentingnya Mounting Control Box

Control box harus dipasang pada posisi yang aman.

Untuk aplikasi burner, mounting atau dudukan control box harus diperhatikan agar modul:

• Tidak terkena panas berlebihan
• Tidak terkena getaran berlebihan
• Tidak terkena air
• Tidak terkena oli secara langsung
• Tidak mudah terkena debu
• Mudah diperiksa teknisi

Pada beberapa penggantian spare part, mounting/dudukan control box tidak termasuk dalam unit control box sehingga perlu disesuaikan dengan burner yang digunakan.

Karena itu, pengguna sebaiknya memastikan apakah dudukan lama masih dapat digunakan atau membutuhkan mounting baru.

Pemeriksaan Sebelum Mengganti Control Box Oil Burner

Sebelum melakukan penggantian control box oil burner, teknisi sebaiknya tidak langsung menyimpulkan bahwa control box merupakan sumber kerusakan. Gangguan pada burner dapat berasal dari power supply, fuse, thermostat, interlock, motor, ignition system, fuel system, flame detector, maupun wiring.

Pemeriksaan secara berurutan membantu memastikan bahwa Control Box RBL 530 SE atau control box burner lainnya benar-benar perlu diganti.

 1 – Power Supply Burner

Periksa Tegangan Listrik

Langkah pertama adalah memastikan supply listrik menuju burner tersedia dan sesuai dengan spesifikasi sistem.

Periksa:

• Tegangan input burner
• Fuse atau circuit breaker
• Terminal listrik
• Kabel supply
• Grounding
• Kondisi koneksi listrik

Untuk RBL 530 SE, data produk yang digunakan mencantumkan 230 V AC. Namun, tegangan aktual dan wiring burner tetap harus diverifikasi berdasarkan nameplate dan diagram kontrol.

Mengapa Power Supply Penting?

Control box tidak dapat menjalankan sequence burner apabila supply listrik tidak tersedia atau mengalami gangguan.

Jika burner mati total, jangan langsung mengganti control box sebelum memastikan sumber listriknya normal.

2 – Fuse dan Sistem Proteksi

Periksa Fuse Burner

Fuse berfungsi melindungi rangkaian listrik burner dari kondisi arus berlebih.

Periksa apakah:

• Fuse putus
• Fuse longgar
• Fuse holder rusak
• Terminal panas
• Circuit breaker trip

Jika fuse putus, jangan hanya mengganti fuse tanpa mencari penyebabnya.

Periksa Penyebab Fuse Putus

Fuse dapat putus akibat:

• Short circuit
• Motor bermasalah
• Kabel terkelupas
• Komponen ignition bermasalah
• Kelebihan arus
• Kesalahan wiring

Mengganti fuse dengan rating yang tidak sesuai juga tidak dianjurkan.

3 – Thermostat dan Heat Demand

Pastikan Burner Mendapat Perintah Start

Burner biasanya tidak akan bekerja apabila tidak mendapatkan heat demand dari thermostat, pressure switch, temperature controller, atau sistem kontrol lainnya.

Periksa apakah:

• Thermostat memberikan perintah
• Temperature controller bekerja
• Pressure switch dalam kondisi normal
• Kontak kontrol tidak rusak
• Tidak terdapat open circuit

Heat Demand Tidak Ada

Jika heat demand tidak tersedia, control box mungkin sebenarnya dalam kondisi normal tetapi tidak menerima perintah untuk menjalankan burner.

Karena itu, pemeriksaan thermostat merupakan bagian penting dalam troubleshooting burner.

4 – Interlock Burner

Periksa Safety Interlock

Burner umumnya memiliki beberapa sistem interlock yang harus terpenuhi sebelum sequence pembakaran dapat berjalan.

Interlock dapat berkaitan dengan:

• Air pressure switch
• Fuel pressure
• Boiler pressure
• Temperature limit
• Safety thermostat
• Emergency stop
• Door switch
• Sistem keselamatan lainnya

Jika salah satu interlock dalam kondisi open, burner dapat dicegah untuk melakukan start.

Jangan Bypass Interlock

Interlock merupakan bagian dari sistem keselamatan. Jangan melakukan bypass secara sembarangan hanya untuk membuat burner menyala.

Jika interlock terbuka, cari penyebabnya dan perbaiki sesuai prosedur teknis.

 5 – Motor Burner

Periksa Motor dan Fan

Motor burner harus bekerja dengan baik karena motor menggerakkan fan yang menyediakan udara pembakaran.

Periksa:

• Motor dapat start
• Putaran motor normal
• Tidak terdapat suara abnormal
• Bearing tidak bermasalah
• Fan tidak macet
• Impeller tidak rusak
• Kabel motor baik

Motor Tidak Berputar

Jika motor tidak bekerja, penyebabnya belum tentu control box.

Kemungkinan masalah dapat berasal dari:

• Power supply
• Capacitor, jika digunakan
• Motor
• Wiring
• Relay
• Interlock
• Control box

Karena itu pemeriksaan harus dilakukan secara sistematis.

 6 – Ignition System

Periksa Ignition Transformer

Pada oil burner, ignition system berfungsi menghasilkan percikan untuk menyalakan spray bahan bakar dari nozzle.

Periksa:

• Ignition transformer
• Ignition cable
• Ignition electrode
• Kondisi isolator
• Posisi electrode
• Jarak electrode sesuai spesifikasi burner

Jika Tidak Ada Percikan

Tidak adanya spark dapat menyebabkan burner gagal melakukan ignition.

Namun, kondisi tersebut tidak otomatis menunjukkan bahwa control box rusak. Ignition transformer, electrode, kabel, dan wiring juga harus diperiksa.

7 – Fuel System

Pastikan Bahan Bakar Tersedia

Oil burner membutuhkan suplai bahan bakar yang stabil.

Periksa:

• Level bahan bakar
• Fuel tank
• Fuel filter
• Fuel pump
• Solenoid valve
• Fuel pressure
• Flexible hose
• Pipa bahan bakar
• Oil nozzle

Periksa Nozzle

Nozzle yang kotor atau tersumbat dapat menyebabkan spray bahan bakar tidak sesuai.

Akibatnya flame dapat:

• Sulit terbentuk
• Tidak stabil
• Terlalu kecil
• Menghasilkan asap
• Mudah padam

Kondisi tersebut dapat menyebabkan burner mengalami flame failure atau lockout.

 8 – Flame Detector

Periksa Sensor Flame

Flame detector bertugas mendeteksi keberadaan api setelah proses ignition.

Periksa:

• Kondisi sensor
• Kebersihan sensor
• Posisi sensor
• Kabel sensor
• Konektor
• Respons flame detector

Flame Tidak Terdeteksi

Burner dapat melakukan shutdown apabila sistem tidak menerima sinyal flame sesuai sequence.

Kondisi tersebut dapat disebabkan oleh:

• Flame memang tidak terbentuk
• Flame terlalu lemah
• Sensor kotor
• Posisi sensor tidak tepat
• Wiring bermasalah
• Flame detector rusak
• Control box bermasalah

Karena itu, flame detector harus diperiksa sebelum mengganti control box.

 9 – Wiring dan Terminal

Periksa Seluruh Wiring Burner

Wiring merupakan bagian yang sering terabaikan ketika melakukan troubleshooting.

Periksa:

• Terminal longgar
• Kabel putus
• Kabel terbakar
• Isolasi rusak
• Konektor korosi
• Socket control box
• Grounding
• Salah sambung kabel

Periksa Socket Control Box

Untuk penggantian RBL 530 SE, kondisi socket harus diperhatikan.

Socket yang rusak atau terminal yang longgar dapat menyebabkan:

• Burner intermittent
• Burner tidak start
• Flame failure
• Control signal hilang
• Komponen menjadi panas

10 – Control Box

Evaluasi Control Box Setelah Pemeriksaan Awal

Setelah power supply, fuse, thermostat, interlock, motor, ignition, fuel system, flame detector, dan wiring dinyatakan normal, barulah control box burner dapat dievaluasi lebih lanjut.

Pada tahap ini teknisi dapat membandingkan:

• Model control box
• Part number
• Tegangan
• Socket
• Wiring
• Sequence kerja
• Kondisi fisik
• Respons control box

Untuk aplikasi yang menggunakan Riello 40 G, pastikan control box pengganti benar-benar sesuai dengan model dan konfigurasi burner.

Urutan Troubleshooting Control Box Oil Burner

Agar pemeriksaan lebih sistematis, alurnya dapat dibuat sebagai berikut:

Power Supply

↓

Fuse

↓

Heat Demand

↓

Safety Interlock

↓

Motor & Fan

↓

Ignition System

↓

Fuel System

↓

Flame Detector

↓

Wiring & Terminal

↓

Control Box

Urutan ini membantu menghindari penggantian spare part yang sebenarnya masih dalam kondisi baik.

Mengapa Jangan Langsung Mengganti Control Box?

Control box oil burner merupakan salah satu komponen penting, tetapi bukan satu-satunya penyebab burner mengalami gangguan.

Contohnya, burner mengalami lockout.

Jika flame detector kotor, sensor mungkin tidak membaca flame dengan benar. Control box kemudian menjalankan fungsi safety shutdown.

Dalam kasus tersebut, mengganti control box tanpa membersihkan atau memperbaiki flame detector tidak menyelesaikan masalah.

Contoh lainnya adalah burner tidak melakukan ignition karena ignition transformer rusak. Penggantian control box juga belum tentu menyelesaikan masalah.

Karena itu, diagnosis harus dilakukan sebelum penggantian control box.

Checklist Pemeriksaan Control Box Burner

Pemeriksaan Listrik

• Pastikan power supply tersedia.
• Pastikan tegangan sesuai.
• Periksa fuse.
• Periksa circuit breaker.
• Periksa grounding.
• Periksa terminal listrik.

 Kontrol

• Periksa thermostat.
• Pastikan heat demand tersedia.
• Periksa pressure switch.
• Periksa safety interlock.
• Periksa emergency stop.

Pembakaran

• Periksa motor.
• Periksa fan.
• Periksa ignition transformer.
• Periksa electrode.
• Periksa fuel pump.
• Periksa fuel pressure.
• Periksa nozzle.
• Periksa flame detector.

 Control Box

• Cocokkan model.
• Cocokkan part number.
• Cocokkan tegangan.
• Periksa socket.
• Periksa wiring.
• Periksa sequence.
• Evaluasi kondisi control box.

 RBL 530 SE Sebelum Penggantian

Untuk pengguna RBL 530 SE Control Box Riello 40 G, beberapa data sebaiknya dikumpulkan sebelum melakukan pembelian.

 Burner

• Merek burner
• Model burner
• Serial number jika tersedia
• Kapasitas burner

Control Box

• Model control box
• Part number
• Tegangan
• Foto nameplate
• Kondisi socket

 Kerusakan

• Burner tidak start
• Burner tidak ignition
• Burner lockout
• Burner start lalu mati
• Flame tidak terdeteksi
• Motor tidak bekerja
• Sequence tidak normal

Data tersebut akan membantu menentukan apakah masalah berada pada control box RBL 530 SE atau komponen burner lainnya.

Kesimpulan Pemeriksaan Control Box Oil Burner

Sebelum mengganti Control Box Oil Burner Riello 40 G – RBL 530 SE, pemeriksaan sebaiknya dilakukan secara berurutan mulai dari power supply, fuse, thermostat, interlock, motor, ignition, fuel system, flame detector, wiring, hingga control box.

Pendekatan ini penting untuk mencegah salah diagnosis dan penggantian spare part yang tidak diperlukan.

Untuk memastikan kompatibilitas RBL 530 SE, periksa model Riello 40 G, code part, tegangan, socket, wiring, dan konfigurasi burner. Jika memungkinkan, siapkan foto nameplate burner dan control box lama sebelum melakukan pemesanan.

Kesalahan Diagnosis yang Sering Terjadi

Salah satu kesalahan umum pada burner adalah langsung mengganti control box ketika burner mengalami lockout.

Padahal burner lockout dapat disebabkan oleh banyak faktor.

Misalnya:

Nozzle kotor → flame buruk → flame detector tidak membaca flame → burner lockout.

Dalam kondisi tersebut, mengganti control box belum tentu menyelesaikan masalah.

Contoh lain:

Ignition electrode rusak → flame gagal terbentuk → control box melakukan lockout.

Karena itu, penggantian control box sebaiknya dilakukan berdasarkan hasil pemeriksaan teknis.

Prosedur Dasar Penggantian Control Box

Penggantian control box burner harus dilakukan oleh teknisi yang memahami sistem burner dan keselamatan listrik.

Secara umum:

1. Matikan sumber listrik.
2. Pastikan burner dalam kondisi aman.
3. Isolasi sumber energi sesuai prosedur.
4. Dokumentasikan wiring control box lama.
5. Lepaskan control box lama.
6. Periksa kondisi socket dan terminal.
7. Pastikan control box pengganti sesuai.
8. Pasang control box.
9. Pastikan semua koneksi terpasang dengan benar.
10. Periksa kembali wiring.
11. Nyalakan sistem.
12. Lakukan test sequence.
13. Periksa ignition.
14. Periksa flame.
15. Pastikan burner dapat shutdown dengan normal.
16. Lakukan pengujian keselamatan.

Jangan melakukan perubahan wiring secara sembarangan.

Perawatan Control Box Riello 40 G

Preventive maintenance dapat membantu mengurangi risiko downtime.

Beberapa aktivitas yang dapat dilakukan:

• Membersihkan area sekitar control box
• Memeriksa konektor
• Memeriksa terminal
• Memeriksa kabel
• Memeriksa kondisi socket
• Memeriksa grounding
• Memastikan tidak ada panas berlebihan
• Memeriksa kondisi flame detector
• Memeriksa ignition
• Memeriksa fuel system
• Memeriksa burner sequence

Maintenance sebaiknya mengikuti manual dan prosedur teknis burner yang digunakan.

Hubungan Control Box dengan Flame Detector

Flame detector memiliki peran penting dalam sistem burner.

Control box membutuhkan informasi mengenai keberadaan flame agar dapat menentukan apakah proses pembakaran berlangsung sesuai yang diharapkan.

Jika flame detector memberikan sinyal yang tidak benar, burner dapat mengalami:

• Failure to ignite
• Flame failure
• Lockout
• Shutdown

Oleh karena itu, ketika mengganti RBL 530 SE, flame detector dan wiring-nya juga harus diperiksa.

Hubungan Control Box dengan Ignition Transformer

Ignition transformer menyediakan tegangan tinggi yang dibutuhkan oleh ignition electrode.

Control box mengatur kapan ignition harus aktif berdasarkan sequence burner.

Jika ignition transformer rusak, gejala dapat terlihat seperti control box bermasalah karena burner gagal menyalakan api.

Untuk diagnosis yang benar, teknisi perlu memeriksa keduanya.

Pada burner oil, fuel pump berfungsi menyediakan tekanan bahan bakar menuju nozzle.

Jika fuel pump tidak bekerja atau tekanan bahan bakar tidak sesuai, burner dapat gagal menghasilkan flame yang stabil.

Dalam kondisi tersebut, mengganti control box saja tidak menyelesaikan masalah.

Karena itu troubleshooting burner harus melihat sistem secara keseluruhan.

Control Box dan Sistem Safety Burner

Sistem safety burner merupakan kombinasi berbagai komponen.

Control box adalah salah satu bagian penting, tetapi bukan satu-satunya.

Sistem safety dapat melibatkan:

• Flame detector
• Safety thermostat
• Pressure switch
• Air pressure switch
• Fuel pressure monitoring
• Interlock
• Emergency stop
• Control box
• Burner management sequence

Semua komponen tersebut harus bekerja sesuai rancangan.

Mengapa Memilih Spare Part yang Sesuai?

Pemilihan spare part yang sesuai memberikan beberapa keuntungan.

Mengurangi Risiko Salah Wiring

Control box yang sesuai dengan burner membantu memastikan koneksi dan sequence bekerja sesuai desain.

Mengurangi Downtime

Ketersediaan spare part dapat membantu mempercepat proses perbaikan burner.

Menjaga Reliability

Komponen yang sesuai membantu mempertahankan sistem kontrol burner.

Memudahkan Maintenance

Teknisi lebih mudah melakukan pemeriksaan apabila part number dan konfigurasi jelas.

Ready Stock RBL 530 SE

Untuk kebutuhan industri, ketersediaan spare part menjadi faktor penting.

Kerusakan burner dapat menghentikan proses produksi apabila burner merupakan sumber panas utama.

Oleh karena itu, perusahaan pengguna boiler, heater, oven, atau furnace dapat mempertimbangkan untuk menyimpan spare part kritis.

RBL 530 SE Control Box dapat menjadi salah satu spare part yang perlu dipertimbangkan sebagai critical spare untuk burner Riello yang kompatibel.

Ketersediaan barang dapat berubah sewaktu-waktu karena spare part dapat terjual sebelum proses pemesanan berikutnya.

FAQ RBL 530 SE Control Box

Apa fungsi RBL 530 SE?

RBL 530 SE berfungsi sebagai modul kontrol otomatis pada sistem oil burner. Control box mengatur sequence kerja burner, mulai dari proses start, pre-purge, ignition, pengawasan flame, hingga safety shutdown sesuai konfigurasi burner.

RBL 530 SE digunakan untuk burner apa?

RBL 530 SE digunakan pada aplikasi oil burner tertentu, termasuk sejumlah konfigurasi Riello 40 G yang kompatibel. Kesesuaian harus diperiksa berdasarkan model burner dan nomor part.

Apakah RBL 530 SE cocok untuk semua Riello 40 G?

Tidak selalu. Seri Riello 40 G memiliki beberapa model dan konfigurasi. Sebelum membeli, sebaiknya periksa model burner, code part, tegangan, konektor, wiring, serta konfigurasi control system.

Berapa tegangan RBL 530 SE?

Data produk yang digunakan mencantumkan tegangan 230 V AC. Pastikan tegangan pada control box pengganti sesuai dengan sistem burner sebelum pemasangan.

Apakah mounting atau dudukan control box termasuk?

Tidak termasuk. Harga RBL 530 SE yang ditawarkan belum termasuk mounting/dudukan control box. Dudukan lama dapat diperiksa terlebih dahulu untuk memastikan masih dapat digunakan.

Apakah RBL 530 SE ready stock?

Ready stock selama barang belum terjual. Karena ketersediaan stok dapat berubah, sebaiknya lakukan konfirmasi stok sebelum melakukan pembayaran.

Berapa harga RBL 530 SE?

Harga yang ditawarkan adalah Rp2.200.000 per unit, belum termasuk PPN dan belum termasuk mounting/dudukan control box.

Apakah harga sudah termasuk PPN?

Belum. Harga Rp2.200.000/unit belum termasuk PPN.

Apakah control box bisa dipasang sendiri?

Sebaiknya tidak dilakukan tanpa teknisi yang memahami sistem burner. Control box merupakan bagian dari sistem kontrol dan keselamatan burner. Kesalahan pemasangan wiring dapat menyebabkan burner tidak bekerja atau sistem safety tidak berfungsi sebagaimana mestinya.

Apa yang perlu diperiksa sebelum membeli RBL 530 SE?

Untuk membantu memastikan kecocokan, siapkan:

• Model burner Riello
• Code part burner
• Foto nameplate burner
• Foto control box lama
• Nomor/model control box
• Tegangan listrik
• Foto konektor atau socket
• Keluhan atau gejala kerusakan burner

Data tersebut dapat digunakan untuk membantu proses identifikasi spare part.

Apakah burner lockout pasti disebabkan oleh control box?

Tidak. Burner lockout dapat disebabkan oleh berbagai komponen, seperti flame detector, ignition transformer, electrode, oil nozzle, fuel pump, solenoid valve, wiring, interlock, atau masalah suplai bahan bakar.

Karena itu, pemeriksaan keseluruhan sistem burner sebaiknya dilakukan sebelum memutuskan penggantian control box.

Apa tanda control box perlu diperiksa?

Beberapa gejala yang dapat menjadi indikasi masalah pada control box antara lain burner tidak menjalankan sequence start, ignition tidak bekerja sesuai sequence, burner mengalami gangguan kontrol, atau burner masuk lockout setelah komponen lain dinyatakan normal.

Diagnosis tetap harus dilakukan oleh teknisi untuk memastikan sumber masalah.

Apakah RBL 530 SE dapat digunakan sebagai replacement control box?

Bisa digunakan sebagai replacement apabila model dan konfigurasi burner memang kompatibel. Verifikasi part number dan wiring tetap diperlukan sebelum pemasangan.

Untuk aplikasi apa Riello 40 G dapat digunakan?

Burner Riello 40 G dapat digunakan pada berbagai sistem pemanasan sesuai kapasitas dan konfigurasi burner, seperti boiler, hot water boiler, oven, heater, dan furnace.

Di mana bisa mendapatkan RBL 530 SE?

RBL 530 SE Control Box dapat dipesan sebagai spare part burner. Untuk memastikan ketersediaan, harga terbaru, dan kecocokan dengan burner yang digunakan, calon pembeli sebaiknya mengirimkan foto nameplate dan control box lama terlebih dahulu.

Kesimpulan

Modul Control Oil Burner Riello 40 G – RBL 530 SE merupakan komponen penting dalam sistem automatic burner control untuk aplikasi oil burner. Modul ini berperan dalam menjalankan sequence burner, mengatur proses start dan ignition, menerima informasi flame detection, serta menjalankan fungsi safety sesuai konfigurasi burner.

Pada burner Riello 40 G, pemilihan control box harus dilakukan secara teliti. Jangan hanya mencocokkan bentuk fisik, tetapi periksa model burner, code part, tegangan, socket, wiring, flame detector, dan sequence kontrol.

Beberapa model Riello 40 G yang tercantum dalam referensi kompatibilitas antara lain Riello 40 G3B, Riello 40 G5, Riello 40 G10, Riello 40 G10I, Riello 40 G20, Riello 40 G20S, Riello 40 G20I, serta beberapa konfigurasi burner terkait Firebird dan Warmflow.

Untuk kebutuhan penggantian control box, informasi seperti foto nameplate burner, foto control box lama, code part, dan model burner sangat membantu dalam proses identifikasi.

Bagi perusahaan yang menggunakan burner sebagai sumber panas pada boiler, hot water boiler, oven, furnace, heater, atau sistem pemanas industri, ketersediaan spare part control box dapat membantu mengurangi risiko downtime ketika terjadi gangguan pada burner.

PT Indira Mitra Boiler
Office: (021) 352 95874
WhatsApp: +62 813-8866-6204 (Ratman Bejo)
www.indiramitraboiler.co.id
www.burner.co.id
info@indira.co.id
idmratman@gmail.com
Workshop: Tangerang – Indonesia
https://www.youtube.com/@Bejoburnerindonesia
