Once Through Boiler 1000Kg Package Set
Dengan Hormat,
Dengan ini kami mengajukan penawaran untuk pengadaan Once Through Boiler beserta perlengkapannya dengan spesifikasi sebagai berikut.:

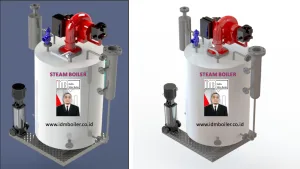

1 (Satu) Unit Once Through Boiler Dan Perlengkapannya
Kapasitas : 2000 kg/jam
Merk : IDM2000
Water Content : 200liter/5 menit
Heat Output : 1.280.000 Kcal ( 1,48Mw)
Power Supply : AC 380 50/60Hz 3 Phase
Type : WaterTube Vertical boiler
Tekanan Kerja Maksimum : 10 Kg/cm2
Bahan Bakar : Natural Gas/LPG
Efisiensi boiler : 94% With Economizer
SPESIFIKASI TEKNIS DAN RUANG LINGKUP PEKERJAAN PROYEK
PENGADAAN 1 UNIT STEAM BOILER/KETEL UAP
- Ruang Lingkup Pekerjaan
Pekerjaan terdiri dari pengadaan 1(satu) Unit Steam Boiler/ketel uap, dengan kapasitas 2000 Kg/jam tekanan 10 kg/cm2 test pressure 15 bar lengkap dengan aksesories, termasuk didalamnya pelatihan operator untuk mengoperasikan steam Boiler/ketel uap tersebut.
1.1. PENGADAAN BARANG
- 1unit Once Through Boiler masing – masing dilengkapi dengan
Single Fuel Burner (Riello, F.B.R, Made In Italy dan setara)
Komplit dengan PRV Gas train burner
Tehnical Data Burner
- Thermal power min-max : 200 / 581 – 1563 kW
- Konsumsi Bahan Bakar Gas : 21.5 Min 126 Nm3/h max
Pompa air umpan
Perlengkapan operasi boiler
- Katup uap / steam outlet valve
- Katup Pembuangan/Manual blowdown valve
- Katup Air umpan/feed water valve
- Katup pengarah Air/feed water check valve
- Katup Pengaman/safety valves
Peralatan operasi boiler
- Penunjuk tekanan digital/pressure transmitter
- Manometer/pressure gauge
- Pengatur tekanan berlebih/pressure switch high
- Pengatur tinggi air boiler/ water level probe level control
- Gelas penduga/visual water level indicators
- Panel Control dilengkapi dengan Safety Equipment.
1.2. HAL-HAL YANG TIDAK TERMASUK DALAM LINGKUP PENGADAAN :
Belum termasuk dalam lingkup pekerjaan ialah :
- Pembuatan Pondasi boiler (CIVIL)
- PPN 10% yang akan ditambahkan
- Instalasi dari Header ke line Produksi (Penawaran Terpisah)

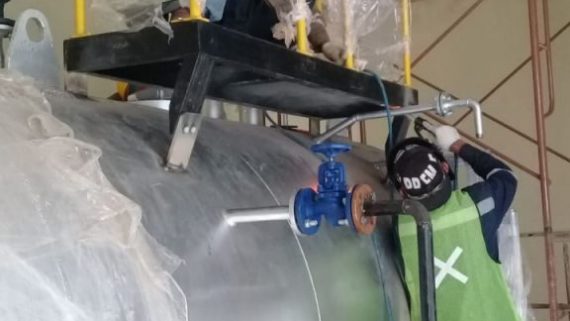

1.3. PEKERJAAN PEMASANGAN
Pekerjaan instalasi pipa pada area boiler tidak termasuk ke saluran produksi dan kami tawarkan secara terpisah. Untuk Start Up dan commisioning, kami menyediakan teknisi dimana biayanya sudah termasuk dalam penawaran.
1.4. GARANSI
Kami memberikan garansi atas kerusakan-kerusakan yang disebabkan oleh material yang tidak sempurna atau karena pekerjaan yang tidak sempurna (material defect dan improperworkmanship) untuk periode 12 bulan setelah uji coba atau 18 bulan setelah barang terkirim.
- SPESIFIKASI TEKNIS
2.1. Spesifikasi dari Once Through Boiler KetelUap
| KapasitasUap | Kg/h | 2000 |
| Tekanan kerja | Kg/cm2 | 10 |
| Test Pressure | Kg/cm2 | 15 |
| Water Content | Liter/5 menit | 200 |
| Kapasitas Thermal | kW | 200 / 581 – 1563 |
| Pipa bakar boiler Benteler Germany- Setara | mm | Ø 60.3” x 3,2 |
| Power Source | kW | 4 |
| Efisiensi | % | 94 |
| Diameter | mm | 1600 |
| Tinggi | mm | 2900 |
| Diameter Gas outlet / Cerobong | mm | 450 |
| Diameter outlet uap | DN | 80 |
| Diameter inlet air umpan | DN | 25 |
| Transport Weight / Operating Weight | kg | 3500 |
B 2.2. Additional Spesifikasi Perlengkapan di ruang boiler
1.Tangki air harian, 2000 Liter
- Material carbo stell 6 mm
- Lengkap dengan Support UNP 50 = 2M
- Water level Control Automatis On Off
- Inlet water boiler 70 deg C
- Suppor Water tank 2,5 Meter
- Pompa air Boiler 1 Unit
· Pompa Grundfos CR 1-23
· Flowrate: 2.050m3/h,
· Head: 12.89 bar,
· Power 2,2kw
- 1 Unit Safety Valve
- Material:Grey cast iron,
- Workpressure: 16, bar Max
- Nominal diameter:DN 40 PN 16
- Temperature range:-196…+400°C
- Working position:Vertical
- Merk VTV atau Zetkama dan setara menyesuaikan Stock
- Water softener
- Type : Tangki Pentair 9″X48″ with manual valve softener
- Include : Pipa tengah 1-inch,strainer atas dan bawah single
- In/Out : 2-inch
- Pressure tangki : 10 Bar
- Opening tangki : 2.5-inch top mount
Flow rate5 m3/h(max),Media Inside :90 lite,hardneess removal mas:3,3kg/regeneration,max pressure 5,0kgf/cm2,water temperature :4-40 degree C
- Chemical dosing pump
- Type : Dosing pump P 023-358TI
- Merk : LMI-Milton
Outlet cap.(max):30cc/min,outlet,pressure : 12 kg/Cm2,electric 220v
6.Chimney /gas buang boiler
- Material : Mild Steel tebal 5mm
- Pengecatan : Cat tahan panas
- Dimensi : OD350xH± 8.000mm
- Aksesories : Penunjuk suhu dan lubang uji emisi,
elbow type:1 piece, tee type:1 piece,rain cover 1 piece, include inspection hole& adaptor chimney
- Jasa pemasangan dan instalasi
- Instalasi di ruangan boiler (Hingga steam Header)
DAPUN RINCIAN HARGA TERLAMPIR
| DAPUN RINCIAN HARGA TERLAMPIR | |
| A. Once Trough Boiler (Vertical Boiler) | |
| Capacity 2000kg/h (Single Fuel Gas Burner)
Dilengkapi dengan PRV Gas ( Gastrain Burner) |
|
| 2.2. Additional Spesifikasi Perlengkapan di ruang boiler | |
| 1. Tangki air harian 1000 lt , instrument, support | |
| 2. Water softener, set | |
| 3. Chemical dosing pump | |
| 4. Chimney OD 350 – 8 mtr | |
| 5. NDT (Non-Destructive-Testing) | |
| 6. Sertifikat izin Depnaker | |
| 7.Jasa Pemasangan instalasi Room Boiler | |
| TOTAL HARGA |
Harga Tersebut belum termasuk
- PPN 10 %,Pekerjaan sipil,dan alat angkat
Durasi Pengerjaan : 8 Max.10 Minggu
( Persiapan di Workshop + Instalasi on site )
Garansi : 1 ( satu ) tahun
Validasi Penawaran : 1 ( satu ) bulan
Pembayaran progress : 45% Sebagai uang muka
: 40% Sebelum barag di kirim
: 10% Setelah terpasang
Sebelum Test commissioning (Pay Giro 30 hari)
: 5% Retensi selam 3 Bulan,(payt Giro 90 Hari)
Demikian penawaran kami sampaikan atas perhatian dan kerjasamanya terimakasih
PT.Indira Dwi Mitra
Ratman
Sales Engineer
0813 88 666 204
