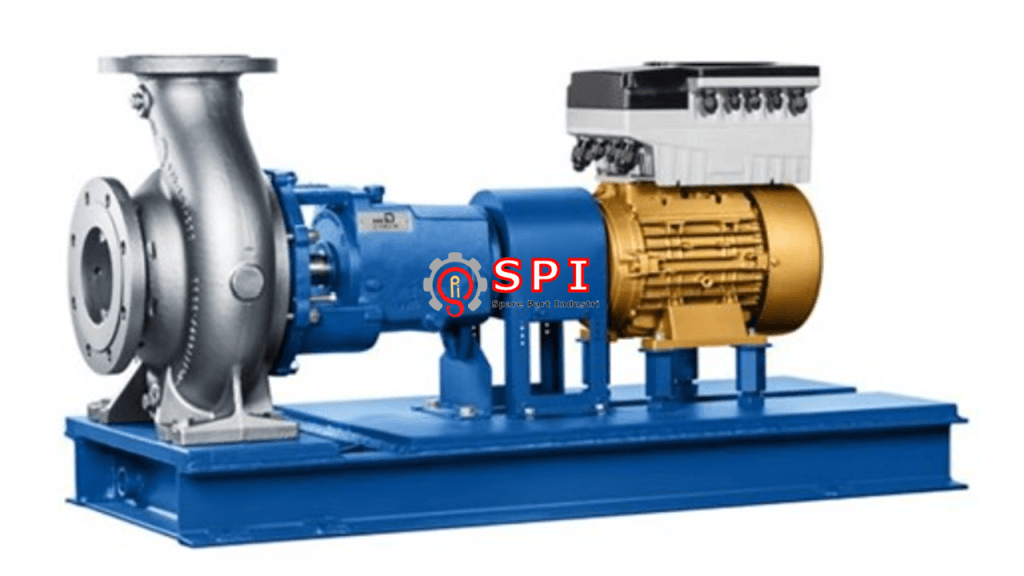

JUAL POMPA THERMAL OIL KSB ETANORM SYT

Thermal Oil Boiler merupakan mesin pemanas menggunakan media oli HTO yang di transfer oleh pompa, jenis pompa yang di gunakan ialah pompa centrifugal, pompa khusus dengan kekuatan daya dorong di sesuaikan kebutuhan dan tempertur mencakup hingga 350 drjat, pompa trnasfer oil untuk mesin boiler salah satu komponen penting untuk aplikasi perpindahan panas yang umunya menggunkan pompa standar eropa sperti pompa KSB etanorm SYT, Pompa khusus Minyak panas untuk thermal oil heater.

Pompa KSB Etanorm SYT adalah pompa pabrikan eropa (Jerman ) yang di desain untuk media panas dengan model centrifugal berbentuk horizontal terkopel dengan dinamo motor berdaya sesuai kebutuhan, pompa tipe ini juga pompa dorong unggulan di aplikasi industri energy dimana pompa ini memiliki kpasitas flow rate 5m3- 754 m3/h dan tekanan hingga 16 bar, juga memiliki dasa hisap max ketinggian 10 mter.

Pt indira mitra boiler yaitu perushaan fabrikasi boiler juga sebagai distributor pompa thermal oil heater dengan mrek KSB Etanorm SYT, produk pompa ksb yang kami sediakan sudah melalui tahap uji pemakain dengan hasil yang maksimal dan sempurna, selain menyediakan dan menjual pompa kami juga melayani konsultasi atau pemilihan jenis dan kapasitas pompa sesui kebutuhan pelngan secara akurat. ada pun type spesifikasi produk KSB untuk aplikasi transfer oli panas sebagai berikut.

Spesifikasi dan Fitur Pompa KSB Etanorm SYT

KSB Etanorm SYT merupakan pompa sentrifugal horizontal single-stage yang dirancang untuk aplikasi thermal oil, heat transfer oil, dan sirkulasi air panas pada sistem pemanas industri. Pompa menggunakan impeller radial tertutup yang digerakkan oleh motor listrik dan tersedia dengan konfigurasi yang dapat disesuaikan dengan kebutuhan flow rate, head, temperatur, serta karakteristik sistem perpipaan.

Etanorm SYT menggunakan desain back pull-out, sehingga bagian rotating assembly dapat dilepas untuk pemeriksaan dan perawatan tanpa harus membongkar casing dari sistem perpipaan. KSB juga menyediakan pilihan single mechanical seal maupun double mechanical seal, serta opsi sistem variable speed PumpDrive pada konfigurasi yang sesuai.

Aplikasi Utama

Pompa KSB Etanorm SYT dapat digunakan untuk berbagai kebutuhan sirkulasi fluida panas, antara lain:

Sistem heat transfer
Sistem thermal oil
Sirkulasi heat transfer oil
Sirkulasi hot water
Thermal oil heater
Sistem pemanas proses industri
Heat exchanger
Heating coil
Tangki pemanas
Proses pemanasan minyak dan produk industri
Aplikasi pengolahan CPO
Sistem pemanas pada industri asphalt mixing plant (AMP)

KSB secara resmi mencantumkan heat transfer systems dan hot water circulation sebagai aplikasi utama Etanorm SYT.

Fluida yang Dapat Ditangani

KSB Etanorm SYT dirancang untuk aplikasi dengan fluida panas, termasuk thermal oil mineral dan synthetic thermal oil. KSB menyatakan desain seri ini dapat digunakan untuk thermal oil hingga 350°C pada kondisi dan konfigurasi yang sesuai.

Contoh aplikasi fluida:

Thermal oil
Heat transfer oil
Mineral thermal oil
Synthetic thermal oil
Hot water
Fluida pemanas proses industri

Untuk aplikasi temperatur tinggi, pemilihan mechanical seal, material, bearing, dan konfigurasi pompa harus disesuaikan dengan jenis fluida dan temperatur aktual operasi.

Data Teknis KSB Etanorm SYT

Parameter	Spesifikasi
Jenis pompa	Centrifugal pump
Konfigurasi	Horizontal, single-stage
Desain	Back pull-out
Maximum flow rate	754 m³/h
Maximum head	102 m
Maximum operating pressure	16 bar
Maximum fluid temperature	350°C
Aplikasi utama	Thermal oil & hot water circulation
Impeller	Closed radial impeller
Mechanical seal	Single / double mechanical seal
Variable speed	PumpDrive tersedia
ATEX	Versi ATEX tersedia

Data maksimum tersebut mengacu pada data teknis resmi KSB untuk seri Etanorm SYT.

Catatan penting tentang Flow dan Head

Sebaiknya jangan menulis:

Flow rate [Q] 5 ≤ 754 m³/h
Head [H] 102 ≤ 100 m

Format tersebut membingungkan dan head 102 m tetapi ditulis 100 m.

Lebih benar:

Maximum flow rate (Q): 754 m³/h
Maximum head (H): 102 m

Namun, angka maksimum bukan berarti setiap model Etanorm SYT mampu menghasilkan 754 m³/h pada head 102 m secara bersamaan. Kapasitas aktual harus ditentukan berdasarkan pump curve/model pompa, diameter impeller, putaran motor, flow rate, dan system head.

Ini penting untuk artikel engineering Anda agar tidak menyesatkan calon customer.

Fitur Utama KSB Etanorm SYT

1. Single-Stage Centrifugal Pump

Etanorm SYT menggunakan konstruksi pompa sentrifugal single-stage dengan closed radial impeller untuk menghasilkan aliran dan head sesuai karakteristik hydraulic pump yang dipilih.

2. Horizontal Installation

Pompa dirancang untuk pemasangan horizontal sehingga sesuai digunakan sebagai circulation pump pada thermal oil heater dan sistem heat transfer industri.

3. Back Pull-Out Design

Desain back pull-out memungkinkan komponen internal pompa lebih mudah diakses saat maintenance. KSB menyebut desain ini membantu casing tetap berada pada sistem selama pekerjaan perawatan tertentu.

4. Mechanical Seal

Tersedia konfigurasi single mechanical seal maupun double mechanical seal. Untuk aplikasi thermal oil temperatur tinggi, pemilihan seal harus disesuaikan dengan jenis thermal oil, temperatur, pressure, dan kondisi operasi.

5. Thermal Oil hingga 350°C

Salah satu karakteristik penting Etanorm SYT adalah kemampuannya menangani mineral dan synthetic thermal oil hingga 350°C pada konfigurasi yang sesuai.

6. PumpDrive Variable Speed

KSB menyediakan PumpDrive variable speed system untuk konfigurasi tertentu. Pengaturan putaran dapat digunakan untuk menyesuaikan kapasitas pompa dengan kebutuhan sistem sehingga kontrol flow dan energi dapat dioptimalkan.

7. Opsi ATEX

Versi yang memenuhi kebutuhan aplikasi ATEX tersedia untuk konfigurasi tertentu. Pemilihan harus dilakukan berdasarkan area klasifikasi, fluida, temperatur, dan spesifikasi instalasi.

Material dan Konfigurasi

Bagian Anda yang menulis:

Material Setiap Negara: A = Eropa, Timur Tengah, Afrika Utara; B = India

Saya sarankan jangan dimasukkan ke artikel sebagai klaim umum, kecuali Anda mempunyai katalog/datasheet KSB yang memang menjelaskan kode A1, A2, B1, B2 tersebut.

Untuk halaman website, lebih aman ditulis:

Pilihan Material

Konfigurasi material pompa dapat berbeda berdasarkan jenis fluida, temperatur, tekanan, hydraulic size, dan spesifikasi pemesanan. Karena itu, material casing, impeller, shaft, mechanical seal, wear ring, dan komponen lainnya harus dikonfirmasi berdasarkan model dan konfigurasi pompa yang dibutuhkan.

Ini jauh lebih aman secara teknis daripada menggeneralisasi material berdasarkan negara.

Pemilihan KSB Etanorm SYT

Untuk menentukan model yang tepat, jangan hanya berdasarkan ukuran pipa. Data berikut sebaiknya disiapkan:

Flow rate (Q) dalam m³/h
Total head (H) dalam meter
Temperatur thermal oil
Jenis thermal oil
Density thermal oil
Viscosity thermal oil pada temperatur operasi
Operating pressure
Diameter dan panjang piping
Jumlah elbow, valve, strainer, heat exchanger, dan fitting
Kebutuhan motor
Frekuensi listrik 50/60 Hz
Kebutuhan fixed speed atau variable speed

Contohnya, untuk sistem:

Thermal Oil Heater 1.000.000 kcal/h

kita tidak bisa langsung mengatakan:

“Gunakan Etanorm SYT 100-080-250.”

Harus dihitung dahulu flow thermal oil dan system head.

Perhitungan Flow Thermal Oil

Untuk menentukan kapasitas circulation pump, salah satu parameter utama adalah kebutuhan panas:

$Q_{h e a t} = m ˙ \times Cp \times Δ T$

Kemudian flow thermal oil:

$m ˙ = Cp \times Δ T Q ^{h e a t}$

Setelah mendapatkan massa aliran kg/h, dapat dikonversikan menjadi:

$Q_{p u m p} = ρ m ˙$

dengan:

Qheat = kebutuhan panas
ṁ = mass flow thermal oil
Cp = specific heat thermal oil
ΔT = temperature difference supply-return
ρ = density thermal oil
Qpump = flow pompa

Dengan pendekatan ini, pemilihan Etanorm SYT dapat dilakukan berdasarkan kebutuhan aktual sistem, bukan hanya berdasarkan ukuran nozzle.

Data Desain KSB Etanorm SYT

Pompa KSB Etanorm SYT menggunakan konstruksi centrifugal pump yang dirancang untuk aplikasi thermal oil dan heat transfer pada temperatur tinggi. Desain pompa dibuat untuk memberikan keandalan operasi, kemudahan maintenance, serta efisiensi energi pada sistem sirkulasi fluida panas.

Desain Pompa

Pompa dengan volute casing
Pemasangan horizontal
Desain back pull-out
Konstruksi single-stage
Dimensi dan rating sesuai EN 733
Dirancang untuk aplikasi sirkulasi fluida panas dan sistem heat transfer

Casing Pompa

Casing merupakan bagian utama yang menahan tekanan fluida sekaligus mengarahkan aliran menuju discharge pompa.

Fitur casing meliputi:

Radially split volute casing
Volute casing dengan integral cast pump feet
Replaceable casing wear ring
Konstruksi casing yang dirancang untuk mendukung kestabilan operasi pompa
Desain yang memungkinkan maintenance lebih mudah pada konfigurasi back pull-out

Shaft Seal / Mechanical Seal

Untuk menjaga agar fluida tidak mengalami kebocoran melalui area shaft, Etanorm SYT tersedia dengan pilihan sistem sealing yang sesuai dengan kebutuhan aplikasi.

Pilihan seal meliputi:

Single mechanical seal
Double mechanical seal
Mechanical seal yang diperkuat untuk aplikasi temperatur tinggi
Dimensi mechanical seal sesuai EN 12756

Untuk aplikasi thermal oil temperatur tinggi, pemilihan mechanical seal harus disesuaikan dengan jenis thermal oil, temperatur operasi, pressure, viscosity, dan kondisi sistem.

Jenis Impeller

Etanorm SYT menggunakan:

Closed radial impeller
Impeller dengan double-curved vanes
Desain hydraulic yang disesuaikan dengan kebutuhan flow dan head
Impeller tersedia dalam konfigurasi yang mengikuti hydraulic size pompa

Impeller merupakan komponen utama yang mengubah energi mekanis dari motor menjadi energi hidrolik sehingga thermal oil dapat bersirkulasi melalui sistem.

Bearing

Sistem bearing disesuaikan dengan konfigurasi dan kebutuhan aplikasi pompa.

Drive End

Pada sisi penggerak digunakan:

Deep-groove ball bearing
Bearing dengan pelumasan grease/oil sesuai konfigurasi
Dirancang untuk mendukung kestabilan shaft dan rotating assembly

Pump End

Pada sisi pompa dapat digunakan:

Carbon bearing
SiC/SiC bearing
Bearing yang dilumasi oleh fluida yang ditangani

Pemilihan bearing sangat penting untuk aplikasi thermal oil karena temperatur fluida dapat memengaruhi sistem pelumasan dan umur komponen rotating assembly.

Keandalan Operasi dan Efisiensi Energi

Salah satu keunggulan penting KSB Etanorm SYT adalah desainnya yang ditujukan untuk menjaga keandalan operasi dan efisiensi energi pada sistem thermal oil.

Pompa thermal oil bekerja pada kondisi yang berbeda dibandingkan pompa air biasa. Thermal oil dapat memiliki temperatur tinggi, tekanan uap tertentu, fraksi dengan titik didih rendah, serta kecenderungan mengalami vaporisasi atau flashing apabila kondisi operasi tidak sesuai.

Karena itu, sistem pompa harus mempertimbangkan:

Temperatur thermal oil
Vapor pressure
NPSH available
NPSH required
Tekanan suction
Flow rate
System head
Viscosity thermal oil
Jenis mechanical seal
Kondisi perpipaan suction

Dengan pemilihan model, konfigurasi seal, bearing, dan kondisi operasi yang tepat, Etanorm SYT dapat digunakan untuk aplikasi high-temperature heat transfer secara kontinu.

Catatan teknis penting

Untuk aplikasi thermal oil, NPSH sangat penting. Temperatur thermal oil yang semakin tinggi dapat meningkatkan vapor pressure sehingga margin terhadap cavitation menjadi lebih kecil.

Oleh karena itu, jangan memilih pompa hanya berdasarkan:

Flow = m³/h dan Head = meter

Tetapi perlu dilakukan pengecekan NPSHa ≥ NPSHr + safety margin, khususnya ketika thermal oil beroperasi pada temperatur tinggi.

Keuntungan Pompa KSB Etanorm SYT

Memiliki fitur Unggulan :
-Kontur ventilasi yang sangat efektif memastikan ventilasi yang optimal.
-Gasket terbatas
-Desain penutup pelepasan yang diperkuat dan penghalang panas yang dioptimalkan. Ini berarti lebih -sedikit panas yang ditransfer ke braket bearing.
-Segel mekanis ganda untuk pengoperasian yang andal dengan semua oli termal
-Bearing biasa karbon anti sita yang dilumasi oleh cairan yang ditangani
-Bearing bola dalam alur yang diperkuat dengan isian gemuk khusus untuk masa pakai yang lama
-Kontur poros yang dioptimalkan memastikan pembuangan kebocoran yang andal.

Efisiensi energi tertinggi dijamin :
-Sistem hidrolik yang dioptimalkan menghasilkan efisiensi tinggi
-Impeller dipangkas agar sesuai dengan duty point yang ditentukan
-Operasi kecepatan variabel dikombinasikan dengan motor IE2 standar

Mudah diservis, banyak variannya :
-Cincin aus casing yang bisa diganti
-Braket bearing yang mudah dibongkar
-Etanorm SYT juga tersedia dengan segel mekanis ganda dan bantalan SiC untuk mencapai keandalan pengoperasian yang lebih tinggi.

Stock Distributor Pompa KSB

Daftar Tipe KSB Etanorm SYT Thermal Oil Pump

Kode tipe KSB Etanorm SYT umumnya menunjukkan ukuran nominal sambungan dan diameter impeller:

Angka pertama: ukuran nominal sisi suction.
Angka kedua: ukuran nominal sisi discharge.
Angka ketiga: diameter nominal impeller.

Contoh KSB Etanorm SYT 050-032-160 berarti pompa dengan ukuran nominal suction DN50, discharge DN32, dan diameter impeller nominal 160 mm. Kapasitas aktual, head, daya motor, efisiensi, dan diameter impeller akhir harus ditentukan menggunakan kurva performa resmi KSB pada kondisi operasi yang direncanakan.

1. KSB Etanorm SYT 050-032-160

KSB Etanorm SYT 050-032-160 merupakan thermal oil circulation pump dengan ukuran nominal suction DN50, discharge DN32, dan impeller nominal 160 mm. Tipe ini dapat dipertimbangkan untuk sistem pemanas industri berkapasitas relatif kecil yang membutuhkan sirkulasi thermal oil secara stabil.

2. KSB Etanorm SYT 050-032-200

KSB Etanorm SYT 050-032-200 menggunakan suction DN50, discharge DN32, dan impeller nominal 200 mm. Dibandingkan versi impeller 160 mm pada ukuran sambungan yang sama, tipe ini dapat dipilih untuk kebutuhan head yang lebih tinggi setelah diverifikasi melalui kurva performa pompa.

3. KSB Etanorm SYT 050-032-250

KSB Etanorm SYT 050-032-250 memiliki suction DN50, discharge DN32, dan impeller nominal 250 mm. Pompa ini sesuai dipertimbangkan ketika sistem thermal oil berukuran kecil membutuhkan tekanan atau total head lebih tinggi akibat hambatan heater, pipa, valve, dan peralatan proses.

4. KSB Etanorm SYT 065-040-160

KSB Etanorm SYT 065-040-160 memiliki ukuran nominal suction DN65, discharge DN40, dan impeller 160 mm. Tipe ini dapat digunakan untuk membantu menjaga sirkulasi heat transfer oil pada thermal oil heater, heat exchanger, oven, atau peralatan pemanas proses.

5. KSB Etanorm SYT 065-040-200

KSB Etanorm SYT 065-040-200 merupakan pompa thermal oil dengan suction DN65, discharge DN40, dan impeller nominal 200 mm. Model ini dapat dipertimbangkan untuk kebutuhan flow menengah dengan head yang harus disesuaikan terhadap pressure drop keseluruhan instalasi.

6. KSB Etanorm SYT 065-040-250

KSB Etanorm SYT 065-040-250 menggunakan ukuran suction DN65, discharge DN40, serta impeller nominal 250 mm. Konfigurasi ini dapat dipilih untuk jaringan thermal oil yang mempunyai hambatan aliran lebih tinggi dibandingkan sistem sederhana dengan jalur pipa pendek.

7. KSB Etanorm SYT 065-040-315

KSB Etanorm SYT 065-040-315 memiliki suction DN65, discharge DN40, dan impeller nominal 315 mm. Model ini ditujukan untuk titik kerja yang membutuhkan head lebih tinggi, tetapi pemilihannya tetap harus memeriksa kurva pompa, NPSH, daya motor, dan batas operasi aman.

8. KSB Etanorm SYT 065-050-160

KSB Etanorm SYT 065-050-160 merupakan circulation pump dengan suction DN65, discharge DN50, dan impeller nominal 160 mm. Ukuran discharge yang lebih besar membuat tipe ini cocok dipertimbangkan untuk kebutuhan sirkulasi thermal oil dengan flow lebih besar dan head relatif moderat.

9. KSB Etanorm SYT 065-050-200

KSB Etanorm SYT 065-050-200 memiliki sambungan suction DN65, discharge DN50, serta impeller nominal 200 mm. Pompa ini dapat digunakan pada thermal oil heater dan sistem pemanas proses yang membutuhkan keseimbangan antara kapasitas aliran dan tekanan sirkulasi.

10. KSB Etanorm SYT 065-050-250

KSB Etanorm SYT 065-050-250 menggunakan suction DN65, discharge DN50, dan impeller nominal 250 mm. Tipe ini dapat dipertimbangkan untuk sistem thermal oil dengan flow menengah dan pressure drop yang berasal dari coil heater, heat exchanger, valve, serta jaringan distribusi.

11. KSB Etanorm SYT 065-050-315

KSB Etanorm SYT 065-050-315 mempunyai ukuran suction DN65, discharge DN50, dan impeller nominal 315 mm. Model ini dapat digunakan untuk kebutuhan head lebih tinggi pada sistem sirkulasi minyak panas, sesuai hasil perhitungan hidrolik dan kurva performa.

12. KSB Etanorm SYT 080-065-160

KSB Etanorm SYT 080-065-160 memiliki suction DN80, discharge DN65, dan impeller nominal 160 mm. Pompa ini dapat dipertimbangkan untuk aplikasi thermal oil dengan kebutuhan flow relatif besar tetapi total head sistem tidak terlalu tinggi.

13. KSB Etanorm SYT 080-065-200

KSB Etanorm SYT 080-065-200 merupakan pompa sirkulasi thermal oil dengan suction DN80, discharge DN65, serta impeller nominal 200 mm. Model ini sesuai untuk berbagai proses pemanasan yang membutuhkan aliran stabil melalui heater dan peralatan pengguna panas.

14. KSB Etanorm SYT 080-065-250

KSB Etanorm SYT 080-065-250 menggunakan sambungan suction DN80, discharge DN65, dan impeller nominal 250 mm. Tipe ini dapat dipertimbangkan ketika sistem membutuhkan flow menengah hingga besar dengan pressure drop yang lebih tinggi.

15. KSB Etanorm SYT 080-065-315

KSB Etanorm SYT 080-065-315 memiliki suction DN80, discharge DN65, dan impeller nominal 315 mm. Pompa thermal oil ini dapat melayani jaringan perpipaan yang lebih panjang atau mempunyai banyak hambatan, setelah titik kerjanya diverifikasi menggunakan kurva pompa.

16. KSB Etanorm SYT 100-080-160

KSB Etanorm SYT 100-080-160 mempunyai ukuran suction DN100, discharge DN80, dan impeller nominal 160 mm. Model ini cocok dipertimbangkan untuk sistem thermal oil yang membutuhkan volume sirkulasi cukup besar dengan head relatif rendah sampai moderat.

17. KSB Etanorm SYT 100-080-200

KSB Etanorm SYT 100-080-200 merupakan heat transfer oil pump dengan suction DN100, discharge DN80, dan impeller nominal 200 mm. Aplikasinya dapat mencakup thermal oil heater, reactor, oven industri, hot press, dan sistem pemanas tangki.

18. KSB Etanorm SYT 100-080-250

KSB Etanorm SYT 100-080-250 memiliki suction DN100, discharge DN80, serta impeller nominal 250 mm. Pompa ini dapat dipilih untuk kebutuhan flow besar dan head menengah berdasarkan perhitungan pressure drop pada seluruh sirkuit thermal oil.

19. KSB Etanorm SYT 100-080-315

KSB Etanorm SYT 100-080-315 menggunakan sambungan suction DN100, discharge DN80, dan impeller nominal 315 mm. Tipe ini dapat dipertimbangkan untuk instalasi thermal oil berskala menengah hingga besar yang membutuhkan tekanan sirkulasi lebih tinggi.

20. KSB Etanorm SYT 125-100-160

KSB Etanorm SYT 125-100-160 mempunyai suction DN125, discharge DN100, dan impeller nominal 160 mm. Ukuran sambungannya mendukung kebutuhan flow besar, sedangkan pemilihan motor dan impeller harus disesuaikan dengan titik kerja aktual.

21. KSB Etanorm SYT 125-100-200

KSB Etanorm SYT 125-100-200 merupakan pompa sirkulasi minyak panas dengan suction DN125, discharge DN100, dan impeller nominal 200 mm. Model ini dapat diaplikasikan pada thermal oil heater berkapasitas besar dan sistem distribusi panas ke beberapa mesin proses.

22. KSB Etanorm SYT 125-100-250

KSB Etanorm SYT 125-100-250 memiliki suction DN125, discharge DN100, serta impeller nominal 250 mm. Konfigurasi ini dapat dipertimbangkan untuk kebutuhan flow besar dengan head menengah, termasuk sistem yang memiliki beberapa cabang pengguna panas.

23. KSB Etanorm SYT 125-100-315

KSB Etanorm SYT 125-100-315 menggunakan suction DN125, discharge DN100, dan impeller nominal 315 mm. Pompa ini dapat dipilih untuk jaringan thermal oil berskala besar dengan jalur pipa panjang atau pressure drop tinggi, berdasarkan hasil analisis hidrolik.

24. KSB Etanorm SYT 150-125-200

KSB Etanorm SYT 150-125-200 mempunyai ukuran suction DN150, discharge DN125, dan impeller nominal 200 mm. Model ini ditujukan untuk sirkulasi thermal oil berkapasitas besar pada fasilitas produksi yang membutuhkan suplai panas secara kontinu.

25. KSB Etanorm SYT 150-125-250

KSB Etanorm SYT 150-125-250 merupakan thermal oil pump dengan suction DN150, discharge DN125, dan impeller nominal 250 mm. Tipe ini dapat digunakan pada sistem pemanas industri berkapasitas besar yang memerlukan kombinasi flow tinggi dan head menengah.

26. KSB Etanorm SYT 150-125-315

KSB Etanorm SYT 150-125-315 menggunakan ukuran suction DN150, discharge DN125, serta impeller nominal 315 mm. Pompa ini dapat dipertimbangkan untuk jaringan heat transfer oil besar dengan hambatan aliran tinggi dan beberapa peralatan pengguna panas.

27. KSB Etanorm SYT 150-125-400

KSB Etanorm SYT 150-125-400 memiliki suction DN150, discharge DN125, dan impeller nominal 400 mm. Model ini dapat digunakan untuk kebutuhan flow dan head tinggi pada sistem thermal oil skala besar, dengan motor serta diameter impeller akhir yang ditentukan dari kurva seleksi.

28. KSB Etanorm SYT 200-150-315

KSB Etanorm SYT 200-150-315 merupakan pompa thermal oil berukuran besar dengan suction DN200, discharge DN150, dan impeller nominal 315 mm. Tipe ini dapat dipertimbangkan untuk instalasi pemanas terpusat, kapasitas sirkulasi tinggi, dan distribusi panas menuju beberapa area produksi.

29. KSB Etanorm SYT 200-150-400

KSB Etanorm SYT 200-150-400 mempunyai suction DN200, discharge DN150, serta impeller nominal 400 mm. Model ini merupakan pilihan untuk sistem heat transfer oil berskala besar yang membutuhkan flow tinggi dan head tinggi sesuai hasil perhitungan engineering.

Catatan Penting Pemilihan Model

Angka 160, 200, 250, 315, dan 400 tidak secara otomatis menunjukkan kapasitas pompa. Diameter impeller yang lebih besar pada kelompok ukuran pompa yang sama umumnya memungkinkan pencapaian head lebih tinggi, tetapi performa aktual juga dipengaruhi oleh:

diameter impeller hasil trimming;
putaran motor;
frekuensi listrik;
densitas dan viskositas thermal oil;
temperatur operasi;
flow rate;
total dynamic head;
efisiensi pompa;
kebutuhan NPSH;
material konstruksi dan mechanical seal.

Karena itu, tipe KSB Etanorm SYT tidak boleh dipilih berdasarkan ukuran flange saja. Seleksi akhir harus menggunakan kurva performa resmi dan data sistem thermal oil yang lengkap.

FAQ KSB Etanorm SYT Thermal Oil Pump

1. Apa fungsi KSB Etanorm SYT?

KSB Etanorm SYT berfungsi sebagai pompa sirkulasi untuk mengalirkan thermal oil atau heat transfer oil secara kontinu dari thermal oil heater menuju peralatan proses, kemudian mengembalikannya ke heater. Sirkulasi yang stabil membantu menjaga distribusi panas, temperatur proses, dan keamanan sistem.

2. Berapa temperatur operasi KSB Etanorm SYT?

KSB Etanorm SYT dirancang untuk menangani fluida bersuhu tinggi. Batas temperatur operasi aktual harus mengacu pada datasheet model, material konstruksi, jenis mechanical seal, konfigurasi bearing, dan jenis thermal oil yang digunakan. Jangan menentukan pompa hanya berdasarkan ukuran sambungan pipanya.

3. Apakah KSB Etanorm SYT dapat digunakan pada thermal oil heater?

Ya. Etanorm SYT dapat digunakan sebagai circulation pump pada sistem thermal oil heater untuk aplikasi oven, dryer, reactor, heat exchanger, hot press, tangki pemanas, dan berbagai proses industri lainnya. Model pompa harus dipilih berdasarkan kebutuhan flow, head, temperatur, dan karakteristik instalasi.

4. Bagaimana cara memilih model KSB Etanorm SYT yang tepat?

Pemilihan model harus mempertimbangkan:

kebutuhan flow rate thermal oil;
total dynamic head;
pressure drop pada heater dan peralatan proses;
panjang, diameter, dan konfigurasi perpipaan;
temperatur operasi;
densitas serta viskositas thermal oil;
kapasitas pemanasan sistem;
kebutuhan NPSH;
putaran dan daya motor;
material serta mechanical seal.

Kurva performa pompa harus diperiksa agar titik operasi berada dalam area kerja yang efisien dan aman.

5. Bagaimana menghitung flow thermal oil yang dibutuhkan?

Perkiraan flow thermal oil dapat dihitung menggunakan:

$m ˙ = C ^{p} \times Δ T Q$

Keterangan:

$m ˙$ = mass flow thermal oil (kg/s);
$Q$ = beban panas (kW);
$C_{p}$ = panas jenis thermal oil (kJ/kg·K);
$Δ T$ = selisih temperatur supply dan return (°C).

Hasil mass flow kemudian dikonversi menjadi volume flow menggunakan densitas thermal oil pada temperatur operasi. Nilai densitas, viskositas, dan panas jenis sebaiknya diambil dari datasheet fluida yang digunakan.

6. Apa akibatnya jika kapasitas pompa thermal oil terlalu kecil?

Pompa yang terlalu kecil dapat menyebabkan flow tidak mencukupi, perpindahan panas menurun, temperatur proses tidak tercapai, dan perbedaan temperatur supply–return menjadi terlalu besar. Kondisi ini juga dapat meningkatkan risiko overheating, pembentukan deposit, kerusakan thermal oil, serta munculnya titik panas pada coil heater.

7. Mengapa pompa thermal oil dapat mengalami kavitasi?

Kavitasi dapat terjadi karena tekanan pada sisi suction terlalu rendah. Penyebabnya antara lain diameter pipa suction terlalu kecil, filter tersumbat, temperatur minyak terlalu tinggi, level expansion tank rendah, terlalu banyak belokan, atau NPSH available tidak mencukupi. Gejalanya berupa suara kasar, getaran, flow tidak stabil, dan kerusakan pada impeller.

8. Apakah spare part KSB Etanorm SYT tersedia?

Spare part seperti mechanical seal, bearing, gasket, O-ring, shaft sleeve, impeller, wear ring, dan komponen lainnya dapat ditentukan berdasarkan tipe pompa, ukuran, nomor seri, material, serta konfigurasi unit. Untuk menghindari kesalahan pengadaan, sertakan foto nameplate dan data lengkap pompa saat meminta penawaran.

Catatan: Spesifikasi, batas temperatur, material, dan kompatibilitas spare part harus diverifikasi berdasarkan model serta datasheet resmi unit yang terpasang.

Info lebih lanjut terkait ketersediaan stock dan diskusi teknis bisa hubungi kami di:

Workshop
Kawasan Pergudangan Laksana Business Park, Jalan Laksana 6 Blok F 09, Desa laksana Kec. Pakuhaji, Kab. Tangerang, Banten- 15570

PT Indira Mitra Boiler
Ratman Bejo
☎️081388666204

My Website
https://indira.co.id

PT Indira Mitra Boiler

https://hargaboiler.co.id

HERO IMB

Email: info@indira.co.id
Email: idmratman@gmail.com

https://www.youtube.com/@Ratman_Bejo/videos
