Termokopel Keramik Suhu Tinggi

Termokopel keramik suhu tinggi merupakan sensor yang digunakan untuk mengukur suhu tinggi pada berbagai proses industri. Sensor ini bekerja berdasarkan perbedaan tegangan listrik yang dihasilkan oleh dua jenis logam berbeda ketika mengalami perubahan suhu. Salah satu jenis yang banyak digunakan adalah termokopel Tipe K dengan pelindung tabung korundum atau keramik alumina.

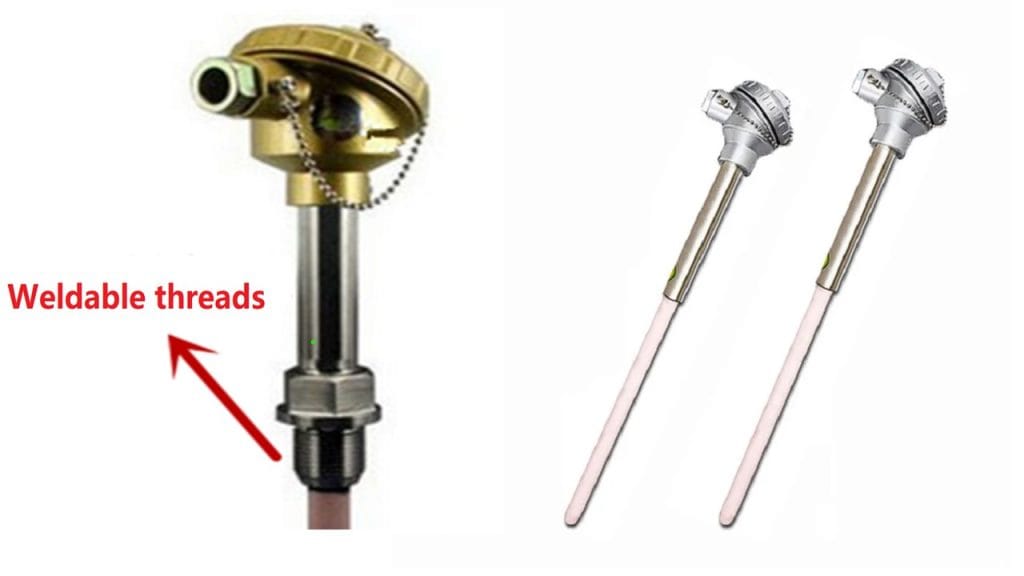

Termokopel Tipe K model WRN-122 dan WRN-132 dirancang untuk pengukuran suhu pada tungku industri, oven pemanas, kiln keramik, serta berbagai peralatan pengolahan bahan bersuhu tinggi. Penggunaan tabung korundum membantu melindungi elemen sensor dari paparan panas dan kondisi lingkungan tertentu. Sementara itu, bagian atas sensor menggunakan pipa pelindung baja tahan karat yang terhubung dengan kotak sambungan.

Perangkat ini menawarkan kemampuan pengukuran suhu tinggi, konstruksi yang kokoh, serta pilihan panjang yang dapat disesuaikan dengan kebutuhan instalasi. Pemilihan jenis sensor, bahan pelindung, dan jarak suhu harus disesuaikan dengan kondisi operasional agar hasil pengukuran akurat dan umur pakai peralatan lebih panjang.

Spesifikasi Termokopel Tipe K WRN-122

Termokopel Tipe K WRN-122 menggunakan pasangan logam nikel-kromium dan nikel-aluminium atau nikel-silikon sebagai elemen pengukur suhu. Sensor ini memiliki rentang penggunaan yang dicantumkan sebesar 0–1.100°C untuk pemakaian jangka panjang dan hingga 1.300°C untuk pemakaian jangka pendek, sesuai spesifikasi produk. Batas suhu sebenarnya perlu dikonfirmasi berdasarkan material sensor, diameter kabel, dan kondisi penggunaan.

Bagian atas menggunakan tabung pelindung baja tahan karat berdiameter sekitar 22 mm, sedangkan bagian bawah menggunakan tabung korundum 95 dengan diameter sekitar 16 mm. Diameter kawat standar yang tercantum adalah 2,0 mm. Kotak tersedia sambungan dalam model menyerupai desain Jepang atau model tahan air, bergantung pada varian produk.

Panjang yang ditampilkan pada gambar merujuk pada panjang bagian sensor di bawah kotak sambungan. Panjang bagian baja tahan karat standar dapat berbeda sesuai model dan konfigurasi. Produk juga dapat dibuat berdasarkan panjang yang dibutuhkan pengguna, dengan menyesuaikan desain dan ketersediaan komponen.

Jenis-Jenis Termokopel Berdasarkan Tipe Sensor

Termokopel memiliki beberapa tipe yang dibedakan berdasarkan kombinasi logam dan jarak suhu penggunaan.

Tipe K : Menggunakan nikel-kromium dan nikel-aluminium. Cocok untuk pengukuran suhu tinggi pada tungku, kiln, dan proses pemanasan industri.
Tipe J: Menggunakan besi dan konstantan. Umumnya digunakan pada mesin dan proses industri bersuhu menengah.
Tipe T: Menggunakan tembaga dan konstantan. Cocok untuk pengukuran suhu rendah, termasuk pada peralatan laboratorium dan sistem pendingin.
Tipe N: Menggunakan paduan nikel-kromium-silikon dan nikel-silikon-magnesium. Dirancang untuk memberikan kestabilan yang baik pada aplikasi suhu tinggi tertentu.
Tipe S dan R: Menggunakan kombinasi platinum-rhodium dan platinum. Umumnya digunakan untuk pengukuran suhu tinggi yang membutuhkan kestabilan serta akurasi lebih tinggi.

Untuk aplikasi tungku bersuhu tinggi, Tipe K dengan pelindung keramik dapat menjadi pilihan ekonomis. Namun, pemilihan tipe harus mempertimbangkan rentang suhu, atmosfer proses, kebutuhan akurasi, dan kompatibilitas material pelindung.

Fungsi Tabung Pelindung Korundum

Tabung korundum merupakan komponen pelindung berbahan dasar alumina yang dirancang untuk digunakan pada kondisi bersuhu tinggi. Material ini memiliki ketahanan panas dan ketahanan kimia yang baik pada lingkungan tertentu, sehingga dapat membantu melindungi elemen termokopel dari paparan langsung terhadap material proses.

Pada termokopel WRN-122, tabung korundum 95 dengan diameter sekitar 16 mm digunakan sebagai pelindung bagian sensor yang berada di area panas. Angka 95 umumnya merujuk pada kelas material dengan kandungan alumina nominal sekitar 95%, tetapi komposisi aktual perlu dikonfirmasi kepada pemasok.

Dibandingkan beberapa jenis tabung baja tahan karat, korundum dapat digunakan pada suhu yang lebih tinggi. Akan tetapi, material keramik bersifat relatif rapuh dan dapat retak akibat benturan, getaran, atau perubahan suhu yang terlalu mendadak.

Sebagai contoh, pada tungku pembakaran keramik, tabung korundum membantu melindungi elemen termokopel ketika suhu ruang pemanasan meningkat. Penggunaan yang tepat perlu disertai pemasangan yang stabil, penanganan hati-hati, serta pemilihan material sesuai atmosfer tungku.

Prinsip Kerja Termokopel Tipe K

Termokopel bekerja berdasarkan efek Seebeck, yaitu terbentuknya tegangan termoelektrik ketika dua logam berbeda mengalami perbedaan suhu antara titik pengukuran dan titik referensi. Tegangan tersebut kemudian dibaca oleh instrumen pengukur dan dikonversi menjadi nilai suhu.

Pada termokopel Tipe K, kedua logam yang digunakan adalah paduan nikel-kromium dan nikel-aluminium. Ketika ujung sensor ditempatkan pada area panas, perbedaan suhu menghasilkan sinyal listrik yang dapat digunakan untuk memantau kondisi proses.

Hubungan antara tegangan dan suhu tidak sepenuhnya linier pada seluruh rentang pengukuran. Oleh karena itu, instrumen biasanya menggunakan kurva kalibrasi atau tabel standar termokopel untuk memperoleh pembacaan suhu yang sesuai.

Sebagai contoh, sensor yang dipasang pada tungku industri dapat dihubungkan ke pengendali suhu digital. Ketika suhu mencapai nilai yang ditentukan, sistem kontrol dapat mengatur pemanas agar suhu tetap berada dalam rentang yang diinginkan.

Perbedaan WRN-122 dan WRN-132

WRN-122 dan WRN-132 merupakan kode model yang perlu diperiksa berdasarkan katalog dan konfigurasi produsen. Perbedaan keduanya dapat berkaitan dengan bentuk kepala sambungan, struktur pemasangan, atau konfigurasi perlindungan sensor, bergantung pada standar produk yang digunakan pemasok.

Sebelum membeli, pengguna sebaiknya memastikan diameter tabung, panjang keseluruhan, panjang bagian baja tahan karat, jenis kotak sambungan, serta rentang suhu operasional. Informasi tersebut penting agar sensor dapat dipasang dengan benar pada peralatan yang tersedia.

Sebagai contoh, instalasi pada tungku dengan lubang pemasangan yang panjang mungkin memerlukan sensor dengan panjang khusus. Sementara itu, area yang berpotensi terkena kelembapan memerlukan pertimbangan terhadap perlindungan kotak sambungan dan koneksi kabel.

Karena kode model tidak selalu seragam di antara produsen, perbedaan WRN-122 dan WRN-132 sebaiknya dikonfirmasi melalui gambar teknik atau lembar data resmi sebelum menentukan spesifikasi pembelian.

Aplikasi Termokopel Keramik Suhu Tinggi

Termokopel keramik Tipe K dapat digunakan pada berbagai proses industri yang membutuhkan pemantauan suhu tinggi. Penggunaannya meliputi tungku pembakaran, industri keramik, pengolahan logam, pembuatan kaca, kiln, dan fasilitas pengolahan material mineral.

Pada industri keramik, sensor digunakan untuk memantau suhu pembakaran agar produk memperoleh hasil pemanasan yang konsisten. Pada industri logam, termokopel membantu mengawasi temperatur tungku selama proses pemanasan bahan. Sementara itu, pada fasilitas pengolahan mineral, sensor dapat membantu memantau temperatur peralatan pemanas.

Contoh lainnya adalah penggunaan sensor pada sistem pemanas industri yang dilengkapi pengendali otomatis. Data suhu dari termokopel dikirimkan ke pengendali untuk membantu mengatur pemanas dan mengurangi risiko suhu berlebih.

Pemilihan sensor harus mempertimbangkan suhu maksimum, atmosfer kerja, kemungkinan kontak dengan bahan kimia, getaran, dan kebutuhan waktu respons. Pelindung korundum cocok untuk banyak aplikasi bersuhu tinggi, tetapi tidak selalu sesuai untuk semua kondisi kimia atau mekanis.

Panduan Pemilihan dan Pemasangan

Pemilihan termokopel perlu dimulai dengan menentukan rentang suhu, panjang sensor, diameter tabung, jenis elemen pengukur, serta kondisi lingkungan tempat sensor dipasang. Pengguna juga perlu memastikan kompatibilitas antara sensor, instrumen pembaca, dan sistem kontrol.

Pemasangan harus dilakukan dengan menghindari benturan pada tabung keramik. Pemanasan dan pendinginan sebaiknya dilakukan secara terkendali untuk mengurangi risiko keretakan akibat perubahan suhu mendadak. Selain itu, sambungan kabel harus sesuai dengan polaritas dan jenis termokopel yang digunakan.

Sebagai contoh, jika sensor dipasang pada tungku yang beroperasi mendekati 1.000°C, pengguna perlu memilih konfigurasi yang sesuai untuk pemakaian jangka panjang pada suhu tersebut, bukan hanya berdasarkan batas suhu maksimum jangka pendek.

Pemeriksaan berkala dan kalibrasi juga diperlukan untuk menjaga keandalan pembacaan. Apabila ditemukan retakan pada tabung keramik, kerusakan kabel, atau perubahan hasil pengukuran yang tidak wajar, sensor perlu diperiksa dan diganti bila diperlukan.

Pengemasan dan Penyesuaian Produk

Tabung korundum memiliki sifat keras dan tahan panas, tetapi relatif mudah pecah akibat benturan selama pengiriman. Oleh karena itu, pengemasan menggunakan pelindung tambahan atau kotak kayu dapat diperlukan untuk mengurangi risiko kerusakan selama transportasi.

Produk dapat dipesan berdasarkan model WRN-122 atau WRN-132, dengan pilihan panjang dan konfigurasi sesuai kebutuhan. Sebelum melakukan pemesanan, pengguna disarankan memberikan informasi mengenai suhu kerja, panjang sensor, diameter pelindung, dan jenis kotak sambungan yang dibutuhkan.

Untuk kebutuhan khusus, seperti diameter kawat yang lebih besar, material keramik dengan kandungan alumina berbeda, atau panjang sensor yang tidak standar, spesifikasi dan ketersediaannya perlu dikonfirmasi kepada pemasok. Penyesuaian tersebut dapat memengaruhi harga dan waktu produksi.

Dengan pemilihan spesifikasi yang tepat serta pengemasan yang aman, termokopel keramik suhu tinggi dapat mendukung pemantauan suhu yang andal dalam berbagai aplikasi industri.

Keunggulan Termokopel Tipe K dengan Pelindung Keramik

Termokopel Tipe K dengan pelindung keramik dirancang untuk memenuhi kebutuhan pengukuran suhu tinggi pada berbagai aplikasi industri. Kombinasi elemen sensor berbahan nikel-kromium dan nikel-aluminium dengan tabung pelindung korundum memungkinkan sensor digunakan pada lingkungan panas yang tidak cocok untuk sebagian pelindung logam biasa.

Salah satu keunggulannya adalah kemampuan mengukur suhu dalam rentang yang luas. Sensor ini dapat digunakan untuk memantau temperatur tungku, oven industri, kiln, dan peralatan pemanas lainnya. Penggunaan material keramik juga membantu melindungi elemen sensor dari kontak langsung dengan material proses tertentu.

Selain itu, termokopel Tipe K banyak digunakan karena tersedia secara luas dan relatif ekonomis. Sensor ini dapat dihubungkan dengan berbagai instrumen pembaca suhu, pengendali digital, serta sistem otomatisasi industri yang mendukung input termokopel Tipe K.

Namun, kinerja sensor tetap bergantung pada kondisi pemakaian, kualitas material, serta ketepatan pemasangan. Tabung keramik juga memerlukan penanganan hati-hati karena dapat pecah akibat benturan atau perubahan suhu mendadak.

Perbedaan Tabung Korundum 95 dan 99

Tabung korundum tersedia dalam beberapa kelas material berdasarkan kandungan alumina nominalnya, termasuk kelas 95 dan 99. Perbedaan kandungan alumina dapat memengaruhi karakteristik ketahanan panas, ketahanan kimia, sifat mekanis, dan harga material.

Tabung korundum 95 umumnya memiliki kandungan alumina nominal sekitar 95%, sedangkan kelas 99 memiliki kandungan alumina nominal sekitar 99%. Kelas dengan kandungan alumina lebih tinggi sering dipilih ketika aplikasi memerlukan kemurnian material atau karakteristik tertentu yang lebih ketat.

Dalam penggunaan termokopel suhu tinggi, pemilihan kelas keramik perlu disesuaikan dengan suhu kerja, atmosfer proses, kemungkinan kontak dengan bahan kimia, dan kebutuhan umur pakai. Kandungan alumina yang lebih tinggi tidak otomatis menjamin ketahanan terbaik untuk setiap kondisi operasional.

Sebagai contoh, tungku industri dengan atmosfer yang relatif stabil dapat menggunakan tabung korundum 95 apabila spesifikasinya sesuai. Sementara itu, proses khusus dapat memerlukan material kelas 99 berdasarkan hasil evaluasi teknis.

Sebelum membeli, pengguna sebaiknya meminta lembar data material dari pemasok untuk memastikan komposisi, batas penggunaan, dan kesesuaian tabung dengan lingkungan kerja.

Jenis Kotak Sambungan pada Termokopel

Kotak sambungan merupakan bagian yang melindungi terminal listrik dan menjadi titik penghubung antara elemen termokopel dengan kabel instrumen. Pemilihan kotak sambungan perlu mempertimbangkan kondisi lingkungan, kebutuhan pemasangan, dan perlindungan terhadap kelembapan atau debu.

Beberapa konfigurasi yang umum dijumpai meliputi kotak sambungan standar, kotak dengan desain industri yang lebih ringkas, serta kotak sambungan dengan perlindungan terhadap masuknya debu dan air sesuai tingkat perlindungannya.

Pada model WRN-122, pilihan kotak sambungan dapat mengikuti konfigurasi yang ditawarkan pemasok. Namun, istilah tahan air tidak selalu berarti perangkat dapat direndam atau digunakan di segala kondisi basah. Tingkat perlindungannya perlu dikonfirmasi melalui spesifikasi produk.

Sebagai contoh, sensor yang dipasang di dekat tungku dalam ruangan mungkin cukup menggunakan kotak sambungan standar apabila lingkungan pemasangannya kering dan terlindung. Untuk area dengan kelembapan tinggi atau paparan percikan air, kotak sambungan dengan tingkat perlindungan yang sesuai lebih disarankan.

Pemilihan kotak sambungan yang tepat membantu melindungi koneksi listrik dan mendukung kestabilan sinyal pengukuran suhu.

Faktor yang Memengaruhi Umur Pakai Termokopel

Umur pakai termokopel keramik suhu tinggi dipengaruhi oleh suhu operasional, perubahan temperatur, atmosfer lingkungan, getaran, dan kualitas pemasangan. Penggunaan terus-menerus mendekati batas maksimum suhu dapat mempercepat perubahan karakteristik elemen sensor dan mengurangi masa pakainya.

Perubahan suhu yang terlalu cepat juga dapat menimbulkan tegangan termal pada tabung keramik. Karena material ini relatif rapuh, pemanasan dan pendinginan sebaiknya dilakukan secara terkendali sesuai rekomendasi produsen.

Faktor lain adalah kondisi kimia di sekitar sensor. Gas, uap, atau material tertentu dapat memengaruhi elemen termokopel maupun pelindungnya. Oleh karena itu, pemilihan material harus didasarkan pada karakteristik atmosfer proses, bukan hanya suhu maksimum.

Pemeriksaan berkala dapat membantu mendeteksi retakan, perubahan kondisi kabel, korosi pada terminal, atau ketidakstabilan hasil pembacaan. Kalibrasi juga diperlukan sesuai tingkat akurasi yang dibutuhkan.

Dengan pengoperasian dan perawatan yang tepat, risiko kerusakan dini dapat dikurangi dan keandalan pengukuran suhu dapat dipertahankan.

Contoh Penggunaan pada Tungku Industri

Pada tungku industri, termokopel keramik Tipe K dapat digunakan untuk memantau suhu ruang pemanasan selama proses produksi. Sensor dipasang pada posisi yang mewakili temperatur proses, kemudian dihubungkan dengan instrumen pembaca atau sistem pengendali suhu.

Sebagai contoh, dalam proses pembakaran keramik, suhu perlu dipantau agar pemanasan berlangsung sesuai tahapan produksi. Termokopel mengirimkan sinyal suhu kepada pengendali, yang kemudian membantu operator mengatur daya pemanas sesuai kebutuhan.

Pada tungku pengolahan material mineral, sensor juga dapat digunakan untuk memantau kestabilan temperatur selama pemanasan. Data yang diperoleh membantu operator mengevaluasi kondisi proses dan mengurangi risiko penyimpangan suhu.

Model WRN-122 atau WRN-132 dapat dipertimbangkan apabila panjang, diameter, rentang suhu, dan konfigurasi pelindungnya sesuai dengan desain tungku. Pemilihan model harus berdasarkan lembar spesifikasi yang benar-benar sesuai dengan produk yang ditawarkan.

Pemasangan yang tepat dan pemantauan berkala sangat penting agar sensor dapat memberikan pembacaan yang andal selama proses industri berlangsung.

Tips Memilih Termokopel Sesuai Kebutuhan

Pemilihan termokopel yang tepat dimulai dengan menentukan suhu minimum dan maksimum proses. Untuk penggunaan suhu tinggi, pengguna perlu memastikan bahwa sensor, elemen pengukur, dan tabung pelindung sesuai untuk pemakaian jangka panjang pada temperatur tersebut.

Selanjutnya, perhatikan panjang sensor, diameter tabung, panjang bagian baja tahan karat, serta bentuk kotak sambungan. Ukuran tersebut harus sesuai dengan lubang pemasangan dan ruang yang tersedia pada peralatan.

Jenis atmosfer juga perlu dipertimbangkan. Penggunaan pada lingkungan pengoksidasi, gas inert, atau lingkungan yang mengandung bahan kimia tertentu dapat memerlukan pertimbangan material yang berbeda.

Pengguna juga sebaiknya memeriksa kompatibilitas sensor dengan pengendali suhu. Termokopel Tipe K harus dihubungkan ke instrumen yang mendukung tipe tersebut agar sinyal dapat dikonversi menjadi pembacaan suhu yang benar.

Sebelum melakukan pemesanan, siapkan informasi suhu kerja, panjang yang diperlukan, jenis tabung pelindung, kondisi lingkungan, dan tipe koneksi. Informasi ini membantu pemasok merekomendasikan konfigurasi yang sesuai serta mengurangi risiko kesalahan pemilihan produk.

Struktur dan Komponen Termokopel Keramik

Termokopel keramik suhu tinggi terdiri dari beberapa komponen utama yang bekerja bersama untuk mengukur temperatur secara akurat. Setiap komponen memiliki fungsi khusus dalam melindungi elemen sensor dan memastikan sinyal pengukuran dapat diteruskan ke instrumen pembaca.

Elemen sensor merupakan bagian utama yang tersusun dari dua jenis paduan logam berbeda. Pada Tipe K, kedua material tersebut adalah nikel-kromium dan nikel-aluminium. Perbedaan temperatur menghasilkan tegangan termoelektrik yang kemudian dikonversi menjadi nilai suhu.

Tabung pelindung korundum berfungsi melindungi elemen sensor dari paparan panas dan kondisi lingkungan tertentu. Bagian atas dapat menggunakan pipa baja tahan karat untuk menopang struktur serta menghubungkan sensor dengan kotak sambungan.

Kotak sambungan berfungsi sebagai tempat terminal listrik dan titik penghubung kabel menuju perangkat pengukur. Sementara itu, kabel ekstensi termokopel yang sesuai membantu mempertahankan karakteristik sinyal selama proses transmisi.

Kombinasi komponen tersebut memungkinkan termokopel digunakan pada berbagai aplikasi industri. Namun, material, ukuran, dan konstruksi setiap bagian perlu disesuaikan dengan suhu kerja serta kondisi pemasangan agar sistem pengukuran dapat beroperasi secara andal.

Akurasi dan Stabilitas Pengukuran Suhu

Akurasi pengukuran merupakan faktor penting dalam penggunaan termokopel pada proses industri. Sensor yang memberikan pembacaan stabil membantu operator memantau temperatur dan menjaga proses pemanasan sesuai kebutuhan produksi.

Akurasi dipengaruhi oleh tipe termokopel, toleransi material, kondisi elemen sensor, kualitas sambungan, serta kemampuan instrumen pembaca. Pada penggunaan suhu tinggi dalam waktu lama, karakteristik sensor dapat berubah akibat paparan panas dan atmosfer kerja.

Pemasangan yang tepat juga berpengaruh terhadap hasil pengukuran. Posisi sensor sebaiknya mewakili temperatur proses yang ingin dipantau dan tidak terlalu dipengaruhi oleh kebocoran panas atau kondisi lokal yang berbeda dari area utama.

Sebagai contoh, pada tungku pembakaran, posisi sensor yang terlalu dekat dengan elemen pemanas dapat menghasilkan pembacaan berbeda dibandingkan suhu rata-rata ruang tungku. Karena itu, penentuan titik pengukuran perlu mempertimbangkan desain peralatan dan tujuan pemantauan.

Kalibrasi berkala dan pemeriksaan sistem membantu mendeteksi penyimpangan pembacaan. Untuk proses yang memerlukan akurasi tinggi, pengguna sebaiknya memastikan spesifikasi toleransi sensor dan instrumen sesuai dengan persyaratan operasional.

Panduan Instalasi Termokopel Suhu Tinggi

Instalasi termokopel keramik perlu dilakukan dengan memperhatikan dimensi sensor, posisi pemasangan, dan kondisi lingkungan. Sebelum pemasangan, periksa panjang keseluruhan, diameter tabung pelindung, sambungan kabel, serta kesesuaian sensor dengan lubang pemasangan pada peralatan.

Tabung keramik harus ditangani secara hati-hati untuk mencegah retakan akibat benturan. Sensor sebaiknya dipasang menggunakan penyangga yang sesuai dan tidak menerima beban mekanis berlebihan. Jika terdapat perbedaan suhu besar, proses pemanasan awal perlu mengikuti petunjuk produsen untuk mengurangi risiko kejutan termal.

Sambungan listrik harus mengikuti polaritas termokopel Tipe K. Penggunaan kabel ekstensi yang sesuai juga penting agar perubahan karakteristik listrik pada sambungan tidak menimbulkan kesalahan pembacaan.

Sebagai contoh, ketika WRN-122 dipasang pada tungku industri, teknisi perlu memastikan bahwa ujung sensor mencapai area pengukuran yang diinginkan, sementara kotak sambungan berada pada lokasi yang sesuai dengan batas suhu dan kondisi lingkungan komponen tersebut.

Setelah pemasangan, lakukan pemeriksaan awal untuk memastikan sinyal terbaca dengan benar. Pengujian ini membantu mengidentifikasi kesalahan sambungan sebelum peralatan digunakan dalam operasi normal.

Perawatan dan Pemeriksaan Berkala

Perawatan berkala membantu menjaga keandalan termokopel dan mengurangi risiko kerusakan selama pengoperasian. Pemeriksaan dapat dilakukan dengan mengamati kondisi tabung korundum, pipa baja tahan karat, kotak sambungan, terminal, dan kabel penghubung.

Tabung keramik perlu diperiksa untuk mendeteksi retakan atau kerusakan akibat benturan dan perubahan temperatur. Jika pelindung mengalami kerusakan, elemen sensor dapat menjadi lebih rentan terhadap kondisi lingkungan yang tidak sesuai.

Terminal listrik juga perlu diperiksa untuk memastikan sambungan tidak longgar atau mengalami korosi. Koneksi yang buruk dapat menyebabkan sinyal tidak stabil dan menghasilkan pembacaan temperatur yang menyimpang.

Selain pemeriksaan fisik, pembacaan sensor dapat dibandingkan dengan alat referensi atau hasil kalibrasi sesuai kebutuhan proses. Jika ditemukan perubahan pembacaan yang tidak wajar, periksa sensor, kabel, sambungan, dan instrumen sebelum menentukan komponen yang perlu diganti.

Jadwal perawatan sebaiknya disesuaikan dengan suhu operasional, durasi pemakaian, dan tingkat risiko proses. Dokumentasi hasil pemeriksaan juga membantu mengidentifikasi pola kerusakan dan merencanakan penggantian sensor secara lebih teratur.

Penggunaan Termokopel pada Industri Keramik dan Kaca

Industri keramik dan kaca membutuhkan pengendalian temperatur yang baik untuk mendukung konsistensi proses produksi. Termokopel keramik suhu tinggi dapat digunakan untuk memantau suhu pada tungku pembakaran, kiln, dan peralatan pemanas material.

Pada industri keramik, temperatur memengaruhi proses pengeringan lanjutan, pembakaran, serta pembentukan karakteristik akhir produk. Pemantauan suhu membantu operator menjalankan tahapan pemanasan sesuai prosedur produksi.

Dalam industri kaca, sensor suhu dapat membantu memantau kondisi termal pada peralatan pemanasan tertentu. Pemilihan sensor harus mempertimbangkan suhu aktual, atmosfer proses, kemungkinan paparan material, dan kebutuhan respons pengukuran.

Termokopel Tipe K dengan pelindung korundum dapat menjadi pilihan untuk sejumlah aplikasi bersuhu tinggi apabila seluruh spesifikasinya sesuai. Namun, lingkungan yang sangat korosif atau kondisi proses khusus mungkin memerlukan jenis sensor maupun material pelindung yang berbeda.

Penentuan posisi pemasangan, pemeriksaan berkala, dan pemilihan rentang suhu yang tepat membantu mendukung kestabilan pengukuran. Dengan demikian, sensor dapat menjadi bagian penting dalam sistem pemantauan temperatur untuk menjaga konsistensi proses industri.

Penyebab Umum Kerusakan Termokopel

Kerusakan termokopel dapat disebabkan oleh beberapa faktor, termasuk suhu berlebih, perubahan temperatur mendadak, benturan mekanis, gangguan sambungan listrik, dan ketidaksesuaian material terhadap atmosfer proses.

Pada termokopel berpelindung keramik, retakan pada tabung korundum merupakan salah satu masalah yang perlu diperhatikan. Kerusakan tersebut dapat terjadi ketika tabung terkena benturan atau mengalami perubahan suhu yang terlalu cepat.

Gangguan pada kabel dan terminal juga dapat menyebabkan pembacaan tidak stabil. Sambungan yang longgar, kabel yang rusak, atau penggunaan kabel ekstensi yang tidak sesuai dapat memengaruhi sinyal pengukuran.

Selain itu, penggunaan sensor secara terus-menerus pada kondisi mendekati atau melampaui batas spesifikasi dapat mempercepat perubahan karakteristik elemen termokopel. Oleh karena itu, rentang suhu pemakaian perlu ditentukan berdasarkan rekomendasi produsen.

Apabila pembacaan suhu berubah secara tidak normal, pemeriksaan harus dilakukan secara sistematis terhadap sensor, pelindung, kabel, sambungan, dan instrumen. Mengganti sensor tanpa memeriksa penyebab gangguan dapat membuat masalah yang sama kembali terjadi.

Penerapan prosedur pemeriksaan dan perawatan yang tepat membantu meningkatkan keandalan sistem pengukuran serta mengurangi gangguan pada proses produksi.

Penyesuaian Spesifikasi untuk Kebutuhan Industri

Setiap fasilitas industri memiliki kebutuhan pengukuran temperatur yang berbeda. Oleh karena itu, termokopel WRN-122 dan WRN-132 dapat dipertimbangkan berdasarkan konfigurasi yang tersedia dan kesesuaian teknisnya dengan peralatan pengguna.

Spesifikasi yang perlu diperhatikan meliputi panjang sensor, diameter tabung, material pelindung, jenis kotak sambungan, diameter kawat sensor, serta rentang suhu penggunaan. Dimensi bagian baja tahan karat dan bagian keramik juga perlu dipastikan sebelum pemesanan.

Sebagai contoh, tungku dengan kedalaman pemasangan tertentu membutuhkan panjang sensor yang sesuai agar ujung pengukuran berada pada posisi yang tepat. Sementara itu, proses dengan paparan kelembapan atau debu memerlukan pertimbangan terhadap tingkat perlindungan kotak sambungan.

Penyesuaian dapat dilakukan sesuai ketersediaan produk dan kemampuan produsen. Perubahan material, ukuran, atau konstruksi dapat mempengaruhi harga, waktu produksi, dan karakteristik operasional sensor.

Untuk memperoleh produk yang sesuai, pengguna sebaiknya menyampaikan kondisi proses secara lengkap kepada pemasok. Gambar teknik dan lembar data produk dapat digunakan untuk memverifikasi kesesuaian spesifikasi sebelum pembelian dilakukan.

Kesimpulan

Termokopel keramik suhu tinggi Tipe K model WRN-122 dan WRN-132 merupakan sensor yang dirancang untuk mengukur suhu pada berbagai aplikasi industri bersuhu tinggi. Dengan menggunakan elemen sensor nikel-kromium dan nikel-aluminium serta pelindung tabung korundum, perangkat ini dapat membantu menyatukan suhu pada industri tungku, kiln keramik, pemanas oven, dan proses pengolahan bahan.

Keunggulan termokopel ini meliputi kemampuan pengukuran suhu tinggi, konstruksi pelindung yang sesuai untuk kondisi panas, serta kompatibilitas dengan berbagai instrumen pengukur suhu yang mendukung Tipe K. Pemilihan panjang sensor, diameter tabung, bahan keramik, dan jenis kotak sambungan perlu disesuaikan dengan kebutuhan operasional.

Untuk menjaga kinerja dan memperpanjang umur pakai, pemasangan yang tepat, pengendalian suhu, pemeriksaan berkala, dan kalibrasi perlu dilakukan sesuai kebutuhan. Tabung keramik juga harus ditangani dengan hati-hati untuk menghindari kerusakan akibat benturan atau perubahan suhu secara tiba-tiba.

Dengan pemilihan spesifikasi yang sesuai dan perawatan yang baik, termokopel keramik suhu tinggi dapat menjadi solusi pengukuran suhu yang andal untuk mendukung efisiensi, kestabilan, dan keselamatan proses industri.
