fire tube steam boiler 5tph

Pengertian dan perawatan steam boiler Tungku



steam boiler biomas

Boiler atau ketel uap adalah suatu bejana tertutup yang di dalamnya berisi air untuk dipanaskan. Energi panas dari uap air keluaran boiler tersebut selanjutnya digunakan untuk berbagai macam keperluan, seperti untuk turbin uap, pemanas ruangan, mesin uap, dan lain sebagainya. Secara proses konversi energi, boiler memiliki fungsi untuk mengkonversi energi kimia yang tersimpan di dalam bahan bakar menjadi energi panas yang tertransfer ke fluida kerja.

Dalam sistem pemanasan uap, tungku boiler memanaskan air dengan menggunakan gas atau kompor berbahan bakar minyak dan mengubahnya menjadi uap. Uap bergerak melalui pipa ke radiator atau konvektor, yang mengeluarkan panas dan menghangatkan ruangan. Saat uap mendingin, uap itu mengembun kembali ke air, dan kembali ke ketel untuk dipanaskan lagi. Sistem pemanas air panas beroperasi dengan prinsip yang sama, menggunakan air panas alih-alih uap untuk memanaskan radiator.

Pemeliharaan :
Sementara salah satu keunggulan sistem boiler adalah umurnya yang panjang, mereka harus tetap diservis setiap tahun untuk memastikan operasi yang bebas masalah. Anda dapat dengan mudah belajar memeriksa sendiri katup pengaman, pengukur level tekanan, dan pengukur level air, tetapi untuk alasan keamanan pemeliharaan sistem pemanas yang lebih besar harus dilakukan oleh profesional servis yang berkualifikasi. Layanan tahunan rutin harus mencakup memeriksa kontrol dan pengukur serta memeriksa dan menyesuaikan kompor. Selain itu, cerobong asap dan cerobong asap dari boiler harus diperiksa apakah ada penyumbatan atau kebocoran. Jika Anda memiliki pemanas uap, katup udara pada radiator juga harus diperiksa dan disesuaikan untuk mengatur panas.

SPESIFIKASI DAN RUANG LINGKUP PEKERJAAN PENGADAAN 1 UNIT BOILER

KaKapasitas      : 5000 kg/jam (5tph)
Merek                : IDM boiler
Tekanan             : 10 Barg
Design pressure : 10 Barg
Test Pressure     : 15 Barg
Bahan Bakar      : Batubara/Cangkangsawit/kayu

A. Spesifikasi Teknis

Material & construction

Plates material of pressure parts Tubes material of Pressure parts Material / thickness thermal isolation Material / thickness of clading Frame material / other plates Water / steam (Header & Nozzles)
A/SA 516 gr.70
ST 35.8
Rock wool / 100 mm # 80 kg/m3
Aluminium sheet / 0.7 mm
Mild Steel
A/SA 106 Gr.B

2. Boiler equipments
– 3 drain valve (MerkAritadansetara)
– 2 sight glass (Klinger/WikaGermani)
– 2 Feed Water pumps with electrical motor mounted on a steel frame.
– Accessories: Main valve, Inlet Feed Water Valve with Check Valve, Manometer dan Blowdown Valve (MerkAritadansetara)

3. Peralatan keselamatan
Instrument pengontrol dan peralalatan keselamatan:
– 1 Pressure Switch (Merkhoneywelldansetara)
– 1 Pressure Transmitter (Merkhoneywelldansetara)
– 1 Water Level Control (Omron)
– 2 safety valve (Merk VYC spaindansetara)

4. Control Panel Boiler
1 unit box panel free standing. Tegangan operasi 380V, 3 Phase – netral. Tegangan untuk system control 220V, 1 Phase, 50 Hz.
Panel kontrol meliputi:
– Main control
– High pressure – manual reset
– Low pressure – automatic reset
– Low water level – automatic reset
– Low low water level – manual reset
– Flame failure

5. Pengaturan Pembakaran
Pembakaran diatur secara otomatis. Selama tekanan tidak tercapai, blower akan terus beroperasi. Setelah tekanan tercapai sesuai set point, blower akan berputar pelan.

6. Instalasi, Testing dan Commissioning
Lingkup pekerjaan meliputi pemasangan boiler dan aksesoris, pemipaan di area boiler, commissioning. Selama commissioning, operator akan diberikan pelatihan pengoperasian boiler. Perkiraan waktu commissioning sekitar maximal 3 hari kerja berturut-turut dan dalam satu shift (8 jam/hari).

7. Dokumen engineering
Dokumen dasar akan diterbitkan oleh PT. IDM
– Lay out drawing (jika diminta)
– Electrical connection
– Instruction manual

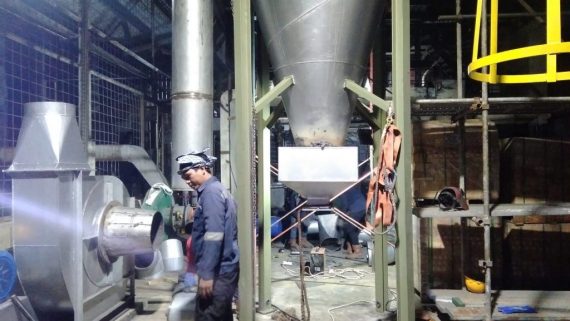

B. Ruang Lingkup Pekerjaan

1. Pengadaan Barang
Satu unit Boiler Combi dilengkapi dengan instrument:
a. Fire Tube Boiler 2 Phase
b. Tungku pembakaran batubara (Fluidized Bed)
c. Hoper box dan feeding screw 2 unit
d. Ducting diameter 580mm (15 mtr)
e. Chimney diameter 750mm (18 mtr)
f. Fan (blower 1 set)
g. Panel Control
h. Dust collector
i. Softener (Anion & Cation)
j. Tangki air harian 5000 liter + support
k. Steam Header
l. Isolasi / clading

2. Pekerjaan Pemasangan
Pekerjaan pemasangan termasuk dalam penawaran, sedangkan jika adapemasangan pipa ke produksi, biayanya kami sampaikan lewat penawaran secara terpisah. Untuk starting up dan commissioning, kami menyiapkankan teknisi dan biayanya telah termasuk dalam penawaran.

3. Garansi
Kami memberikan garansi atas kerusakan-kerusakan yang disebabkan oleh material yang tidak sempurna atau karena pekerjaan yang tidak sempurna (material defect and improper workmanship) untuk periode 12 bulan setelahcommissioning, atau 18 bulan setelah material dikirim ke site.

4. Hal-hal yang tidak termasuk dalam lingkup pengadaan & pekerjaan:

  1.  Power House, Civil Work and anchor bolt.
  2.  All Foundation of Equipment’s
  3. External piping from steam header nozzle outlet.
  4. Transformer, Electrical Transmission and distribution to plant.
  5.  Lighting
  6. Fire Fighting Equipment’s and system
  7.  Demineralization Plant
  8. Waste water Treatment
  9.  Hal-hal lain diluar teknis pekerjaan
