Pembakar oli ringan monoblok dari 18 kW hingga 546 kW

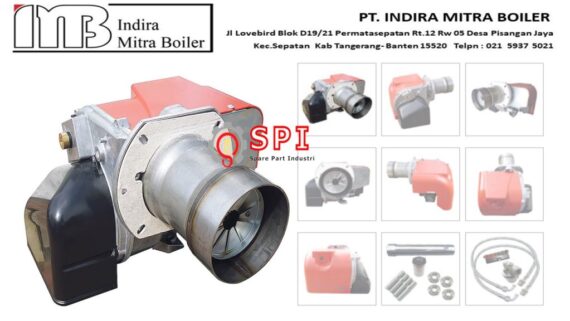

Ecoflam MAX Light Oil Burner
Ecoflam MAX Series merupakan keluarga light oil burner yang dapat digunakan untuk berbagai aplikasi pemanasan seperti boiler, hot water boiler, thermal oil heater, furnace, oven, dan industrial heating.
Berdasarkan data yang Anda berikan, seri MAX tersedia mulai dari 18 kW hingga 319 kW.
Daftar Kapasitas Ecoflam MAX
| Model | Firing Range |
|---|---|
| MAX 1 | 18–41 kW |
| MAX 4 | 20–59 kW |
| MAX 8 | 47–105 kW |
| MAX 12 | 60–130 kW |
| MAX 15 | 73–190 kW |
| MAX 20 | 86–237 kW |
| MAX 30 | 110–319 kW |
MAX 1
18–41 kW
Model dengan kapasitas paling kecil dalam daftar ini, cocok untuk kebutuhan heat load rendah.
MAX 4
20–59 kW
Dapat digunakan untuk equipment dengan kebutuhan panas hingga sekitar 59 kW.
MAX 8
47–105 kW
Masuk ke kelas sekitar 100 kW dan dapat dipertimbangkan untuk boiler atau heating equipment berkapasitas kecil.
MAX 12
60–130 kW
Memiliki maximum firing 130 kW untuk kebutuhan thermal yang lebih tinggi.
MAX 15
73–190 kW
Dapat dipertimbangkan untuk aplikasi dengan heat load hingga sekitar 190 kW.
MAX 20
86–237 kW
Memiliki maximum firing 237 kW dan dapat digunakan pada aplikasi light oil heating dengan kebutuhan lebih besar.
MAX 30
110–319 kW
Merupakan model terbesar dalam daftar ini dengan maximum firing 319 kW.
Pemilihan Ecoflam MAX
Pemilihan burner sebaiknya dilakukan berdasarkan minimum dan maximum heat load, bukan hanya kapasitas maksimum.
Contohnya, jika equipment membutuhkan:
Heat Load = 150 kW
maka MAX 15 (73–190 kW) dan MAX 20 (86–237 kW) dapat menjadi model yang perlu dievaluasi.
Jika kebutuhan:
Heat Load = 250 kW
maka MAX 30 (110–319 kW) lebih relevan berdasarkan firing range.
Selain kapasitas, perlu diperiksa:
- Fuel pressure
- Fuel consumption
- Combustion chamber
- Furnace pressure
- Flame geometry
- Nozzle
- Operating profile
- Electrical supply
Ecoflam MAX Light Oil Burner dengan Pre-Heater
Ecoflam MAX Light Oil Burner tersedia dalam beberapa konfigurasi, termasuk model one-stage dengan pre-heater dan model MAX P AB HS untuk kebutuhan kapasitas yang lebih besar. Seri ini dapat digunakan untuk boiler, thermal oil heater, hot water boiler, furnace, oven dan berbagai aplikasi industrial heating.
1. One Stage dengan Pre-Heater
Model yang tersedia:
| Model | Firing Range |
|---|---|
| MAX 1 R | 18–41 kW |
| MAX 4 R | 20–59 kW |
Pre-heater digunakan untuk membantu menyiapkan kondisi fuel sebelum proses pembakaran sesuai konfigurasi burner.
2. Ecoflam MAX P AB HS
Untuk kapasitas yang lebih besar tersedia beberapa model:
| Model | Firing Range |
|---|---|
| MAX P 12 AB HS | 60–130 kW |
| MAX P 15 AB HS | 77–190 kW |
| MAX P 25 AB HS | 102–300 kW |
| MAX P 35 AB HS | 166–427 kW |
| MAX P 45 AB HS | 202–546 kW |
Dengan rentang tersebut, seri MAX P AB HS dapat digunakan untuk kebutuhan thermal mulai dari sekitar 60 kW hingga 546 kW.
Sistem Fan HPV
Salah satu karakteristik yang disebutkan pada seri ini adalah High Performance Ventilation (HPV) fan system.
Sistem fan dengan efisiensi tinggi membantu burner bekerja pada equipment yang memiliki combustion chamber back pressure relatif tinggi.
Hal ini penting terutama pada:
- Steam boiler
- Hot water boiler
- Thermal oil heater
- Industrial furnace
- Process heating equipment
Sebelum memilih burner, tetap perlu dibandingkan fan pressure curve dengan furnace resistance equipment.
Kemudahan Maintenance
Ecoflam MAX dirancang dengan beberapa fitur yang membantu proses maintenance.
Kabel Listrik Mudah Dilepas
Koneksi electrical dirancang agar dapat dilepas untuk membantu teknisi ketika melakukan maintenance.
Combustion Head
Combustion head dapat dipasang dan disesuaikan dengan lebih mudah.
Pengaturan head tetap harus mengikuti firing rate dan combustion setting yang sesuai dengan equipment.
Hinged Flange
Pada MAX 35 dan MAX 45, hinged flange memberikan akses lebih mudah ke bagian combustion head.
Fitur ini dapat membantu teknisi ketika melakukan:
- Inspection
- Cleaning
- Nozzle replacement
- Electrode inspection
- Combustion head maintenance
Tanpa harus melakukan pembongkaran burner secara keseluruhan.
Electrical Frequency
Berdasarkan data yang diberikan, model MAX 1 hingga MAX 12 dapat bekerja pada frekuensi listrik:
50–60 Hz
Tetap pastikan voltage dan electrical configuration sesuai dengan nameplate burner serta sistem kelistrikan di lokasi.
Standar Ecoflam MAX
Menurut data produk yang Anda berikan, model-model tersebut dinyatakan sesuai dengan berbagai standar dan direktif Eropa, termasuk:
- EN 267
- EMC Directive 2014/30/EU
- Low Voltage Directive 2014/35/EU
- Machinery Directive 2006/42/EC
- RoHS2 Directive 2011/65/EU
Untuk proyek di Indonesia, selain referensi standar produk, instalasi tetap harus mengikuti peraturan keselamatan, kelistrikan, fuel system, dan ketentuan teknis yang berlaku di lokasi proyek.
Contoh Pemilihan Ecoflam MAX P
Misalnya sebuah boiler membutuhkan:
Heat Load = 250 kW
Model yang dapat dievaluasi:
MAX P 25 AB HS
102–300 kW
Kapasitas maksimum 300 kW mencukupi kebutuhan 250 kW, sedangkan minimum firing 102 kW berada di bawah kebutuhan tersebut.
Jika kebutuhan boiler:
400 kW
maka dapat dievaluasi:
MAX P 35 AB HS
166–427 kW
Untuk kebutuhan:
500 kW
model yang dapat dievaluasi:
MAX P 45 AB HS
202–546 kW
Pemilihan final tetap harus memperhitungkan furnace pressure, flame geometry, fuel pressure, combustion chamber dan operating profile.
Kesimpulan
Ecoflam MAX Light Oil Burner dengan pre-heater menawarkan pilihan kapasitas mulai dari 18 kW hingga 546 kW pada model yang tercantum.
Untuk kapasitas kecil tersedia MAX 1 R dan MAX 4 R, sedangkan kebutuhan lebih besar dapat menggunakan MAX P 12 AB HS hingga MAX P 45 AB HS.
Fitur seperti HPV fan system, combustion head yang mudah disesuaikan, electrical connection yang mudah dilepas, serta hinged flange pada MAX 35 dan MAX 45 mendukung proses instalasi dan maintenance.
Pemilihan burner sebaiknya tetap berdasarkan heat load minimum dan maksimum, kemudian diverifikasi dengan furnace pressure, fuel pressure, flame geometry dan karakteristik combustion chamber.
