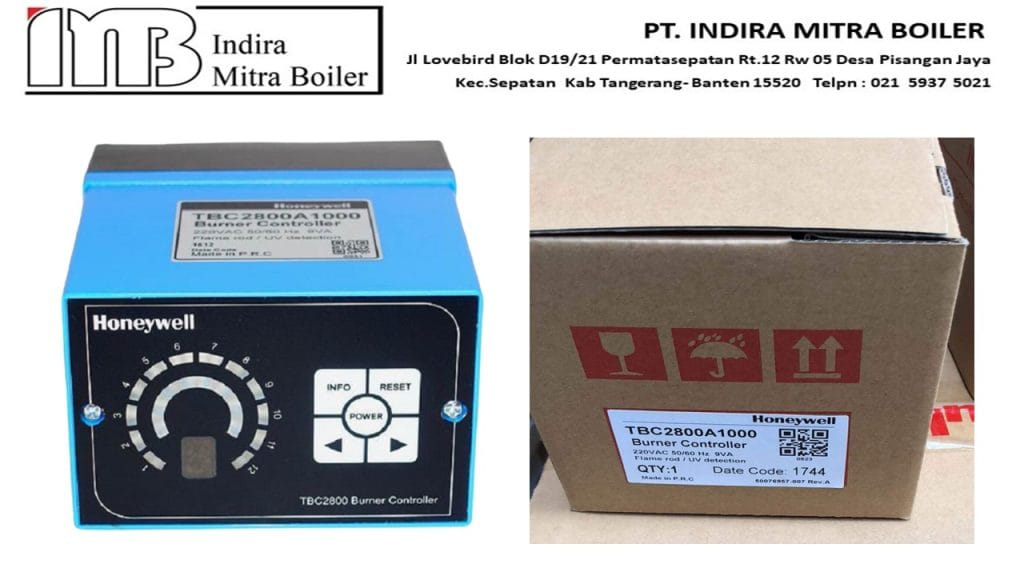

Honeywell Digital Burner Controller TBC2800 Series

Honeywell Digital Burner Controller TBC2800 Series merupakan sistem kontrol pembakaran digital berperforma tinggi yang dirancang untuk aplikasi burner gas komersial dan industri. Kontroler ini berfungsi mengelola urutan penyalaan (ignition sequence), pemantauan nyala api (flame monitoring), serta sistem keselamatan burner agar proses pembakaran berlangsung aman, stabil, dan efisien. TBC2800 mendukung aplikasi single burner, multi burner, pulse firing, maupun modulating burner pada berbagai industri.

Aksesori Honeywell

Kami menyediakan berbagai aksesori asli Honeywell untuk melengkapi sistem burner Anda, antara lain:

Modutrol Actuator / Servo Motor
Flame Safety Control
Ignition Transformer (Trafo Pengapian)
Flame Detector (UV Sensor & Flame Rod)
Chart Recorder Pen
Spare Part Burner Management System lainnya

Apabila Anda tidak menemukan suku cadang Honeywell yang dibutuhkan, silakan hubungi tim kami. Kami siap membantu proses identifikasi, pemesanan, hingga pengiriman spare part sesuai tipe burner yang digunakan.

Keunggulan Honeywell TBC2800 Series

Mendukung deteksi nyala api menggunakan UV Sensor, Double Flame Rod, maupun Single Flame Rod.
Enam pilihan waktu operasi yang dapat diatur sesuai kebutuhan aplikasi.
Operasi kontinu hingga 24 jam (kecuali aplikasi UV).
Umur operasi mencapai 250.000 siklus sesuai standar EN298.
Perlindungan IP54 untuk pemasangan di lapangan maupun di dalam panel.
LED multifungsi menampilkan status operasi, kekuatan api, alarm, dan kode kesalahan.
Reset dapat dilakukan secara lokal maupun jarak jauh.
Ambang batas deteksi api dapat disesuaikan.
Memenuhi standar keselamatan EN298.

Aplikasi

Honeywell TBC2800 banyak digunakan pada berbagai peralatan pembakaran industri, seperti:

Steam Boiler
Hot Water Boiler
Thermal Oil Heater
Furnace
Kiln
Oven Industri
Glass Furnace
Ceramic Industry
Petrochemical Plant
Steel Industry
Heat Treatment Furnace

Mengapa Memilih Honeywell TBC2800?

Dengan teknologi kontrol digital yang andal, Honeywell TBC2800 mampu meningkatkan keselamatan operasi burner, mengurangi risiko kegagalan penyalaan, mempercepat proses diagnosis gangguan, serta menjaga kestabilan pembakaran. Sistem ini menjadi pilihan ideal untuk industri yang membutuhkan keandalan tinggi dan waktu operasi yang panjang.

Fitur Honeywell Digital Burner Controller TBC2800 Series

Honeywell Digital Burner Controller TBC2800 Series dilengkapi berbagai fitur canggih untuk meningkatkan keselamatan, keandalan, dan efisiensi sistem pembakaran pada burner industri.

Fitur Utama

Kompatibel dengan berbagai metode deteksi api, meliputi:
- UV Flame Detector (UV Sensor)
- Dual Flame Rod (batang api dan batang pengapian terpisah)
- Single Flame Rod (batang api dan elektroda pengapian terintegrasi)
Enam pilihan waktu operasi yang dapat diatur secara manual sesuai dengan kebutuhan aplikasi burner.
Operasi kontinu selama 24 jam (kecuali untuk aplikasi menggunakan UV Flame Detector).
Umur operasional hingga 250.000 siklus untuk aplikasi standar. Pada konfigurasi Single Flame Rod, umur operasional mencapai sekitar 100.000 siklus.
Perlindungan IP54, sehingga cocok dipasang langsung di lapangan maupun di dalam panel kontrol (control cabinet).
LED multifungsi dan tombol operasi yang menampilkan:
- Status urutan operasi (operation sequence)
- Kekuatan sinyal api (flame signal strength)
- Kode kesalahan (fault code)
- Parameter operasi sistem
Fungsi reset lokal maupun jarak jauh (remote reset) untuk memudahkan pengoperasian dan perawatan.
Ambang batas deteksi api (flame threshold) dapat disesuaikan dengan kebutuhan aplikasi.
Memenuhi standar keselamatan internasional EN298, yang mengatur persyaratan keselamatan untuk sistem kontrol otomatis pada burner berbahan bakar gas dan minyak.

Keunggulan

Meningkatkan keselamatan sistem pembakaran.
Mempercepat diagnosis gangguan melalui indikator LED dan kode kesalahan.
Mendukung berbagai jenis sensor api dalam satu unit.
Fleksibel untuk berbagai aplikasi burner industri.
Andal untuk operasi jangka panjang dengan tingkat keandalan yang tinggi.
Memudahkan proses instalasi, pengoperasian, dan pemeliharaan.

Spesifikasi Honeywell Digital Burner Controller TBC2800 Series

Parameter	Spesifikasi
Dimensi (W × D × H)	122.5 × 82 × 131.2 mm
Tegangan Masuk	110/120/220/230 VAC (-15% hingga +10%), 50/60 Hz
Konsumsi Daya	9 VA
Panjang Kabel Flame Rod / UV Sensor	Maksimum 75 meter
Ukuran Kabel UV Sensor	Maksimum 1 mm² (menggunakan kabel berpelindung/shielded cable)
Pengaturan Ambang Deteksi Api	1 – 10 μA
Material Casing	PC / ABS
Kelas Perlindungan	IP54
Suhu Operasi	-20°C hingga +60°C
Kelembapan Operasi	<95% RH (tanpa kondensasi)
Umur Operasional	250.000 siklus (sesuai standar EN298)
Output Katup Gas	Maksimum 1 A (Power Factor = 1)
Output Transformator Pengapian	Maksimum 2 A (Power Factor = 0,2)
Arus Maksimum per Terminal Output	2 A
Sensor UV yang Didukung	Honeywell C7027A, C7035A, C7044A

Kompatibilitas Honeywell Modutrol Actuator

Honeywell Digital Burner Controller TBC2800 Series dapat diintegrasikan dengan berbagai aktuator Honeywell Modutrol IV Rotary Actuator untuk mengendalikan damper udara, katup gas, maupun sistem modulasi burner secara presisi.

Model yang kompatibel antara lain:

Honeywell M7284A1004 Modutrol IV NSR Rotary Actuator Motor
Honeywell M7284C1000 Modutrol IV NSR Rotary Actuator Motor
Honeywell M7284A1012 Modutrol IV Rotary Actuator
Honeywell M7284C1026 Modutrol IV Rotary Actuator
Seri Honeywell Modutrol IV NSR lainnya yang memiliki spesifikasi tegangan dan torsi sesuai kebutuhan aplikasi.

Aplikasi

Honeywell TBC2800 Series banyak digunakan pada berbagai sistem pembakaran industri, seperti:

Steam Boiler
Hot Water Boiler
Thermal Oil Heater
Industrial Furnace
Kiln
Oven Industri
Rotary Dryer
Hot Air Generator
Incinerator
Asphalt Mixing Plant (AMP)
Proses pembakaran di industri makanan, kimia, tekstil, baja, keramik, kaca, dan petrokimia.

Keunggulan Honeywell TBC2800 Series

Honeywell TBC2800 merupakan Burner Management System (BMS) digital yang dirancang untuk memberikan tingkat keselamatan dan keandalan tinggi pada sistem pembakaran industri. Dengan dukungan berbagai jenis sensor api, indikator LED diagnostik, serta kompatibilitas dengan aktuator Honeywell Modutrol IV, kontroler ini mampu menjaga proses pembakaran tetap aman, stabil, dan efisien.

Keunggulan utama Honeywell TBC2800 meliputi:

Kontrol pembakaran digital dengan akurasi tinggi.
Kompatibel dengan UV Flame Detector maupun Flame Rod.
Diagnostik kesalahan melalui LED dan kode status.
Mendukung operasi kontinu hingga 24 jam.
Memenuhi standar keselamatan EN298.
Mudah diintegrasikan dengan sistem burner gas maupun oil burner.
Cocok digunakan pada burner industri Honeywell, Riello, Ecoflam, Baltur, FBR, Bentone, Weishaupt, Oilon, dan berbagai merek burner lainnya.

Honeywell Modutrol Servo Motors M7208A

Keterangan

Fitur Honeywell Modutrol IV Rotary Actuator Motor

Honeywell Modutrol IV Rotary Actuator Motor dirancang untuk memberikan kontrol damper udara dan katup yang presisi pada sistem pembakaran industri. Dengan konstruksi yang kokoh serta berbagai pilihan sinyal kontrol, aktuator ini cocok digunakan pada boiler, furnace, kiln, dan berbagai aplikasi HVAC maupun proses industri.

Fitur Utama

Spring Return (Pengembalian Pegas) Terintegrasi
Mekanisme pegas internal secara otomatis mengembalikan aktuator ke posisi aman (normal) ketika terjadi gangguan atau kehilangan catu daya.
Kotak Sambungan (Junction Box) Terintegrasi
Dilengkapi kotak terminal dengan perlindungan cuaca NEMA 3, sehingga cocok untuk pemasangan di lingkungan industri.
Catu Daya 24 VAC
Motor dan rangkaian kontrol beroperasi menggunakan tegangan 24 VAC. Tersedia model dengan transformator bawaan pabrik maupun transformator yang dapat dipasang di lapangan.
Terminal Koneksi Cepat
Menggunakan terminal quick-connect yang memudahkan instalasi serta kompatibel dengan adaptor terminal sekrup standar.
Braket Adaptor Tersedia
Memudahkan penggantian aktuator lama dengan menyesuaikan ketinggian poros tanpa perlu melakukan modifikasi besar pada sistem.
Sudut Putar Dapat Disesuaikan
Sebagian besar model memiliki stroke yang dapat diatur di lapangan dari 90° hingga 160°, memberikan fleksibilitas untuk berbagai jenis damper dan katup.
Konstruksi Aluminium Die-Cast
Housing berbahan die-cast aluminium memberikan kekuatan mekanis tinggi, tahan korosi, serta cocok untuk penggunaan jangka panjang di lingkungan industri.
Saklar Tambahan (Auxiliary Switch) Opsional
Tersedia model dengan auxiliary switch yang dipasang dari pabrik atau dapat ditambahkan kemudian untuk fungsi kontrol tambahan.
Waktu Operasi Cepat dan Stabil
Waktu putar standar:
- 30 detik untuk sudut 90°
- 60 detik untuk sudut 160°
  Pilihan waktu operasi lainnya juga tersedia sesuai kebutuhan aplikasi.
Mendukung Konfigurasi Normally Open (NO) dan Normally Closed (NC)
Motor dengan spring return dapat mengoperasikan damper atau katup pada konfigurasi Normally Open (NO) maupun Normally Closed (NC) melalui poros utama atau poros tambahan.
Dirancang untuk Berbagai Jenis Katup dan Damper
Kompatibel untuk pengendalian damper udara, butterfly valve, ball valve, serta berbagai aktuator pada sistem pembakaran dan HVAC.
Pilihan Sinyal Input 4–20 mA
Tersedia model yang menerima sinyal analog 4–20 mA, sehingga mudah diintegrasikan dengan PLC, DCS, maupun Burner Management System (BMS).
Pilihan Sinyal Input 2–10 VDC
Tersedia model dengan sinyal kontrol 2–10 VDC untuk aplikasi sistem otomasi modern.

Keunggulan Honeywell Modutrol IV

Kontrol posisi damper dan katup yang presisi.
Respon cepat terhadap perubahan beban sistem.
Keandalan tinggi untuk operasi industri berkelanjutan.
Instalasi dan penggantian lebih mudah berkat desain modular.
Mendukung berbagai metode kontrol analog dan digital.
Kompatibel dengan Honeywell Digital Burner Controller TBC2800 Series, sistem Burner Management System (BMS), PLC, dan DCS.
Ideal untuk aplikasi Steam Boiler, Hot Water Boiler, Thermal Oil Heater, Furnace, Kiln, Oven Industri, Rotary Dryer, Hot Air Generator, dan berbagai sistem pembakaran industri lainnya.

Operasi dan Pengujian Motor (Motor Operation Checkout)

Honeywell Modutrol IV NSR Rotary Actuator Motor dilengkapi terminal F, +, dan – yang digunakan untuk melakukan pengujian arah putaran motor (Motor Operation Checkout) selama proses instalasi, commissioning, maupun troubleshooting. Pengujian ini memastikan aktuator dapat membuka dan menutup damper udara atau katup gas sesuai perintah kontrol.

Prosedur Pengujian Motor

1. Menutup Motor (Close)

Untuk menggerakkan aktuator ke posisi tertutup (Closed):

Pastikan terminal F, +, dan – dalam kondisi terbuka (tidak saling terhubung).
Motor akan bergerak secara otomatis menuju posisi Closed.

2. Membuka Motor (Open)

Untuk menggerakkan aktuator ke posisi terbuka (Open):

Hubungkan terminal F ke terminal positif (+) atau negatif (-) sesuai petunjuk pengkabelan.
Motor akan bergerak menuju posisi Open.

Peringatan Keselamatan
Jangan pernah menghubungkan (short circuit) terminal (+) langsung ke terminal (-). Hubungan singkat tersebut dapat merusak rangkaian elektronik aktuator dan menyebabkan kegagalan operasi.

Kompatibilitas Honeywell Modutrol IV NSR Rotary Actuator

Honeywell Digital Burner Controller TBC2800 Series dirancang agar kompatibel dengan berbagai Honeywell Modutrol IV Non-Spring Return (NSR) Rotary Actuator, sehingga dapat mengendalikan posisi damper udara maupun katup gas secara presisi pada sistem burner modulating.

Model Aktuator yang Kompatibel

Honeywell M7284A1004 Modutrol IV NSR Rotary Actuator Motor
Honeywell M7284C1000 Modutrol IV NSR Rotary Actuator Motor

Kedua model tersebut banyak digunakan pada sistem pembakaran industri yang membutuhkan kontrol modulasi udara dan bahan bakar secara akurat.

Aplikasi

Kombinasi Honeywell TBC2800 Series dan Honeywell Modutrol IV NSR Rotary Actuator banyak diaplikasikan pada berbagai peralatan industri, antara lain:

Steam Boiler
Hot Water Boiler
Thermal Oil Heater
Industrial Furnace
Kiln
Oven Industri
Hot Air Generator
Burner Gas Modulating
Oil Burner Modulating
Rotary Dryer
Asphalt Mixing Plant (AMP)
Heat Treatment Furnace

Keunggulan Sistem

Penggunaan Honeywell TBC2800 Series bersama Honeywell Modutrol IV NSR Rotary Actuator memberikan berbagai keuntungan, di antaranya:

Kontrol posisi damper udara dan katup gas yang presisi.
Respon cepat terhadap perubahan beban pembakaran.
Meningkatkan efisiensi pembakaran dan menghemat konsumsi bahan bakar.
Menjaga rasio udara dan bahan bakar (Air-Fuel Ratio) tetap optimal.
Mengurangi emisi hasil pembakaran.
Memperpanjang umur pakai burner dan komponen pendukung.
Mempermudah proses commissioning, kalibrasi, dan pemeliharaan.
Cocok untuk sistem Burner Management System (BMS) pada aplikasi industri yang membutuhkan operasi aman, stabil, dan berkelanjutan.

Studi Kasus Penggunaan Honeywell TBC2800 Series dengan Honeywell Modutrol IV

Studi Kasus 1 – Steam Boiler 3 Ton/Jam

Latar Belakang

Sebuah pabrik makanan menggunakan steam boiler 3 ton/jam dengan burner gas modulating. Sebelum dilakukan penggantian sistem kontrol, burner sering mengalami masalah:

Burner sering lockout saat start-up.
Rasio udara dan gas tidak stabil.
Tekanan uap berfluktuasi.
Konsumsi gas lebih tinggi dari target.

Solusi

Tim engineering mengganti sistem kontrol menggunakan:

Honeywell Digital Burner Controller TBC2800 Series
Honeywell M7284A1004 Modutrol IV NSR Rotary Actuator
UV Flame Detector Honeywell
Gas Valve Train Dungs

Modutrol IV digunakan untuk mengatur bukaan air damper, sedangkan TBC2800 mengendalikan urutan pembakaran, pengapian, serta pengawasan nyala api.

Proses Operasi

1. Start-Up

Saat boiler menerima permintaan uap:

TBC2800 melakukan pemeriksaan keselamatan.
Air damper dibuka untuk proses pre-purge.
Setelah waktu purge selesai, ignition transformer aktif.
Gas valve terbuka.
UV Sensor mendeteksi nyala api.
Burner masuk ke mode operasi normal.

2. Modulasi Beban

Ketika tekanan steam turun:

TBC2800 menerima sinyal permintaan pembakaran.
Modutrol membuka damper udara secara bertahap.
Katup gas ikut membuka sesuai kebutuhan.
Rasio udara dan bahan bakar tetap seimbang.

Ketika tekanan steam mencapai set point:

Damper udara menutup secara bertahap.
Katup gas ikut menurun.
Burner tetap menyala pada beban rendah tanpa sering ON-OFF.

3. Kondisi Gangguan

Misalnya tekanan gas turun.

TBC2800 akan:

Menutup katup gas.
Menghentikan proses pembakaran.
Menampilkan kode kesalahan pada LED.
Mengaktifkan kondisi lockout untuk mencegah bahaya ledakan.

Operator cukup melakukan pemeriksaan penyebab gangguan sebelum melakukan reset sistem.

Pengujian Motor Modutrol

Selama commissioning dilakukan pengujian aktuator.

Menutup Damper

Terminal F, +, dan – dibiarkan terbuka.
Motor bergerak ke posisi Closed.
Damper udara tertutup.

Membuka Damper

Terminal F dihubungkan ke terminal (+).
Motor bergerak ke posisi Open.
Damper udara terbuka.

Setelah arah putaran sesuai, kabel dikembalikan ke konfigurasi kontrol otomatis.

Hasil Setelah Upgrade

Parameter	Sebelum	Sesudah
Keberhasilan Start Burner	±90%	>99%
Stabilitas Tekanan Steam	Kurang stabil	Sangat stabil
Rasio Udara-Bahan Bakar	Berubah-ubah	Presisi
Frekuensi Lockout	Sering	Sangat jarang
Konsumsi Gas	Tinggi	Lebih hemat
Kemudahan Troubleshooting	Sulit	Mudah melalui LED Fault Code

Manfaat yang Diperoleh

Dengan kombinasi Honeywell Digital Burner Controller TBC2800 Series dan Honeywell Modutrol IV NSR Rotary Actuator, sistem pembakaran menjadi lebih aman dan efisien karena:

Kontrol modulasi burner lebih presisi.
Start-up burner lebih andal.
Pembakaran lebih stabil pada berbagai variasi beban.
Konsumsi bahan bakar lebih efisien.
Emisi pembakaran lebih rendah karena rasio udara dan gas tetap optimal.
Diagnosis gangguan lebih cepat melalui indikator LED dan fault code.
Mengurangi risiko kerusakan burner akibat kegagalan penyalaan (flame failure).

Kesimpulan

Pada aplikasi steam boiler 3 ton/jam, penggunaan Honeywell TBC2800 Series yang dipadukan dengan Honeywell M7284A1004 atau M7284C1000 Modutrol IV NSR Rotary Actuator mampu meningkatkan keandalan sistem pembakaran secara signifikan. Kontrol posisi damper yang akurat, sistem pengawasan nyala api yang cerdas, serta fitur keselamatan sesuai standar EN298 menjadikan solusi ini ideal untuk steam boiler, hot water boiler, thermal oil heater, furnace, kiln, rotary dryer, dan berbagai sistem burner modulating di industri.

Workshop

Kawasan Pergudangan Laksana Business Park, Jalan Laksana 6 Blok F 09, Desa laksana Kec. Pakuhaji, Kab. Tangerang, Banten- 15570

PT Indira Mitra Boiler
Ratman Bejo
☎️081388666204

My Website
https://indira.co.id

PT Indira Mitra Boiler

https://hargaboiler.co.id
https://boilermarine.co.id

Email: info@indira.co.id
Email: idmratman@gmail.com

https://www.youtube.com/@Ratman_Bejo/videos
