Servo Motor Siemens SQN untuk Burner Industri Weishaupt, Riello, dan Burner Fan

Servo motor Siemens SQN merupakan aktuator listrik yang dirancang untuk mengendalikan air damper, gas butterfly valve, maupun linkage bahan bakar pada berbagai jenis burner industri. Komponen ini bekerja bersama Burner Management System (BMS) untuk mengatur rasio udara dan bahan bakar secara presisi sehingga proses pembakaran menjadi lebih aman, stabil, dan efisien.

Selain itu, aktuator Siemens SQN mampu menggerakkan damper secara otomatis sesuai sinyal dari burner controller. Dengan demikian, suplai udara pembakaran selalu disesuaikan dengan kapasitas burner pada setiap tahap operasi.

Berbeda dengan sistem damper manual, servo motor Siemens SQN memberikan pengaturan posisi yang jauh lebih akurat. Akibatnya, nyala api menjadi lebih stabil, konsumsi bahan bakar dapat dioptimalkan melalui penyetelan yang tepat, dan emisi gas buang lebih mudah dikendalikan.

Oleh karena itu, seri SQN banyak digunakan pada burner Weishaupt, Riello, Baltur, Ecoflam, FBR, serta berbagai fan burner lainnya sesuai spesifikasi OEM. Bahkan, servo motor ini juga diaplikasikan pada sistem pembakaran modern yang membutuhkan kontrol modulasi otomatis.

Fungsi Servo Motor Siemens SQN

Pada dasarnya, servo motor Siemens SQN bertugas mengatur posisi damper udara selama burner beroperasi. Selanjutnya, aktuator akan bergerak mengikuti sinyal dari burner controller sehingga rasio udara dan bahan bakar tetap sesuai dengan kebutuhan pembakaran.

Fungsi utama servo motor Siemens SQN meliputi:

• Mengontrol posisi air damper secara otomatis.
• Mengatur volume udara pembakaran.
• Menjaga keseimbangan rasio udara dan bahan bakar.
• Mendukung proses pre-purge, ignition, low fire, high fire, dan modulasi burner.
• Membantu meningkatkan stabilitas pembakaran.
• Mengurangi risiko flame failure akibat suplai udara yang tidak sesuai.

Keunggulan Servo Motor Siemens SQN

Tidak hanya memiliki akurasi yang tinggi, Siemens SQN juga dirancang untuk bekerja secara kontinu pada lingkungan industri.

Selain itu, mekanisme gear yang presisi menghasilkan pergerakan damper yang halus sehingga burner dapat beroperasi secara stabil pada seluruh rentang kapasitas.

Di samping itu, konstruksi yang kokoh membuat servo motor memiliki umur pakai yang panjang dengan kebutuhan perawatan yang relatif rendah.

Terakhir, berbagai model SQN tersedia untuk memenuhi kebutuhan torsi, waktu putar, dan konfigurasi burner yang berbeda.

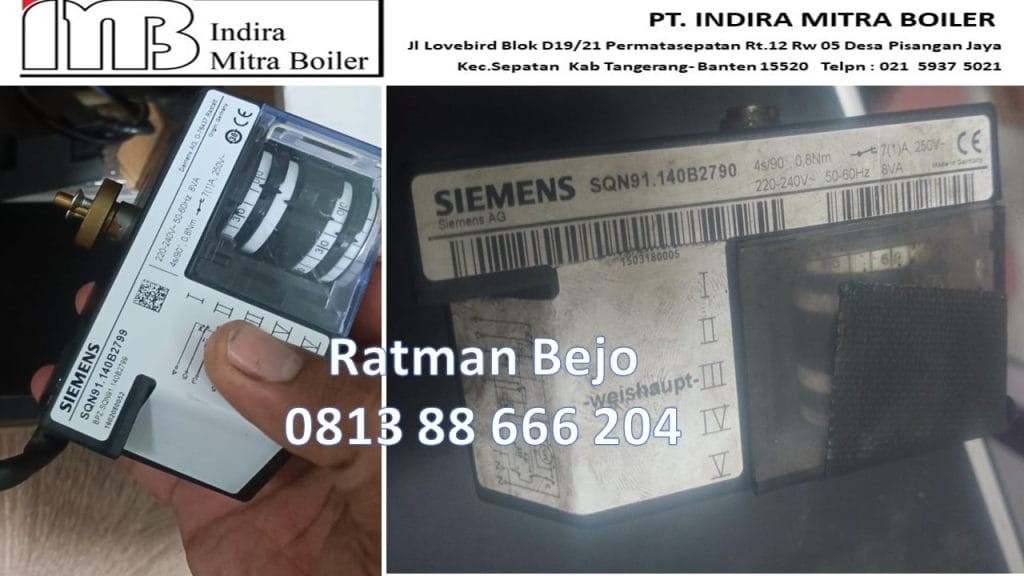

Model seperti SQN91.140B2799, SQN90.350A2799, dan SQN90.560A2793 banyak digunakan pada burner industri, termasuk beberapa model burner Weishaupt dan Riello, tergantung konfigurasi pabrikannya.

Spesifikasi

Servo motor ini banyak digunakan sebagai aktuator damper udara pada burner fan dan kompatibel dengan beberapa burner Weishaupt serta aplikasi industri lainnya.

Siemens SQN90.350A2799 Universal Servo Motor

Model ini digunakan untuk pengaturan posisi air damper pada burner modulating.

Karakteristik

• Torque 2 Nm
• Rotation 90°
• Running Time 10 detik
• Supply 220–240 VAC
• Frequency 50–60 Hz
• Air Flap Actuator
• Cocok untuk berbagai burner industri sesuai konfigurasi OEM.

Siemens SQN90.560A2793 Servo Motor

Servo motor ini memiliki torsi lebih besar sehingga digunakan pada burner berkapasitas lebih tinggi.

Spesifikasi

• Torque 2.4 Nm
• Rotation Angle 90°
• Running Time 24 detik
• Power Supply 220–240 VAC
• Frequency 50–60 Hz
• Digunakan pada beberapa burner Riello RS dan aplikasi burner industri lainnya.

Fungsi Servo Motor SQN

Servo motor Siemens SQN bertugas mengatur posisi:

• Air Damper
• Gas Butterfly Valve
• Oil Linkage
• Combustion Air
• Fuel-Air Ratio

Selama burner melakukan modulasi, servo motor bergerak secara bertahap sesuai perintah burner controller sehingga jumlah udara dan bahan bakar tetap seimbang.

Start Burner
      │
      ▼
Pre-Purge
(Damper Terbuka)
      │
      ▼
Ignition
(Posisi Penyalaan)
      │
      ▼
Low Fire
(Beban Minimum)
      │
      ▼
Modulating
(Servo Menyesuaikan Beban)
      │
      ▼
High Fire
(Beban Maksimum)
      │
      ▼
Shutdown / Post-Purge
(Damper Kembali ke Posisi Awal)

Studi Kasus

Burner Weishaupt Sering Lockout

Permasalahan

Sebuah boiler 8 ton/jam menggunakan burner Weishaupt mengalami:

• Flame tidak stabil
• Oksigen gas buang berubah-ubah
• Burner sering lockout
• Konsumsi bahan bakar meningkat

Pemeriksaan menunjukkan servo motor SQN mengalami keausan gear sehingga posisi damper tidak lagi sesuai dengan sinyal kontrol.

Solusi

Teknisi mengganti servo motor lama dengan Siemens SQN91.140B2799 kemudian melakukan:

• Kalibrasi posisi minimum
• Kalibrasi posisi maksimum
• Setting ignition position
• Commissioning combustion

Hasil

Setelah penggantian:

• Posisi damper kembali presisi
• Flame lebih stabil
• Burner tidak lagi sering trip
• Modulasi burner menjadi lebih halus

Besarnya peningkatan efisiensi bergantung pada kondisi burner, kualitas commissioning, dan penyetelan rasio udara–bahan bakar.

Studi Banding SQN91 vs SQN90

Keunggulan Servo Motor Siemens SQN

Servo motor Siemens SQN dirancang untuk memberikan pengendalian damper udara dan katup bahan bakar yang akurat pada sistem burner industri. Dengan konstruksi yang kokoh dan teknologi aktuator yang andal, servo motor ini banyak digunakan pada berbagai aplikasi boiler, furnace, dan peralatan pemanas industri.

Akurasi Posisi yang Tinggi

Servo motor Siemens SQN mampu mengatur posisi air damper maupun fuel valve dengan tingkat akurasi yang tinggi. Setiap perubahan posisi dilakukan secara presisi sesuai perintah dari burner controller sehingga rasio udara dan bahan bakar tetap optimal pada setiap tingkat pembebanan.

Menjaga Stabilitas Pembakaran

Selama proses modulasi, servo motor bergerak secara bertahap mengikuti kebutuhan kapasitas burner. Pergerakan yang halus membantu menjaga nyala api tetap stabil, mengurangi fluktuasi pembakaran, serta meningkatkan efisiensi proses pembakaran.

Konstruksi Tangguh untuk Industri

Servo motor SQN dibuat untuk beroperasi secara terus-menerus pada lingkungan industri yang berat. Material berkualitas dan mekanisme penggerak yang andal memberikan umur pakai yang panjang serta mampu bekerja pada berbagai kondisi operasi boiler maupun furnace.

Kompatibel dengan Berbagai Sistem Burner

Berbagai tipe servo motor Siemens SQN digunakan pada burner gas, oil (solar), maupun dual fuel. Beberapa model kompatibel dengan burner Weishaupt, Riello, Baltur, Ecoflam, FBR, dan burner industri lainnya, sesuai spesifikasi dari masing-masing produsen burner.

Mudah dalam Penggantian dan Perawatan

Beberapa model Siemens SQN dapat digunakan sebagai pengganti model sebelumnya dengan tetap memperhatikan kesesuaian nomor part, sudut putar, torsi, tegangan kerja, waktu putar (running time), serta konfigurasi burner. Penggantian yang tepat dapat mengurangi waktu henti (downtime) saat proses perawatan.

Meningkatkan Efisiensi Sistem

Pengaturan damper yang presisi membantu mempertahankan rasio udara dan bahan bakar yang sesuai. Dengan commissioning dan penyetelan burner yang benar, sistem dapat beroperasi lebih efisien, emisi gas buang lebih terkendali, dan performa burner menjadi lebih stabil.

Aplikasi Servo Motor Siemens SQN

Servo motor Siemens SQN digunakan pada berbagai sistem pembakaran industri yang membutuhkan kontrol damper dan katup bahan bakar secara otomatis, antara lain:

• Steam Boiler
• Water Tube Boiler
• Fire Tube Boiler
• Hot Water Boiler
• Thermal Oil Heater
• Industrial Furnace
• Heat Treatment Furnace
• Rotary Dryer
• Spray Dryer
• Asphalt Mixing Plant (AMP)
• Heat Exchanger
• Incinerator
• Oven Industri
• Kiln Industri
• Textile Industry
• Food & Beverage Industry
• Chemical Industry
• Pharmaceutical Industry
• Palm Oil Mill
• Sugar Mill
• Pulp & Paper Industry
• Petrochemical Plant
• Oil & Gas Industry
• Power Plant
• Marine Boiler
• Pressure Vessel Heating System

Dengan akurasi pengaturan yang tinggi, keandalan operasi, dan kompatibilitas dengan berbagai jenis burner industri, Servo Motor Siemens SQN menjadi salah satu komponen penting untuk menjaga sistem pembakaran tetap aman, stabil, dan efisien pada aplikasi boiler maupun proses pemanasan industri.

Kesimpulan

Servo motor Siemens SQN merupakan komponen penting dalam sistem burner industri karena mengatur posisi damper udara dan, pada konfigurasi tertentu, katup atau linkage bahan bakar. Model seperti SQN91.140B2799, SQN90.350A2799, dan SQN90.560A2793 menawarkan karakteristik torsi dan waktu putar yang berbeda untuk menyesuaikan kebutuhan burner. Pemilihan model harus disesuaikan dengan spesifikasi burner, torsi yang dibutuhkan, serta rekomendasi pabrikan agar sistem pembakaran bekerja secara aman dan optimal.
