Dalam industri yang menggunakan sistem boiler, performa setiap komponen sangat menentukan efisiensi pembakaran dan kelancaran proses produksi. Salah satu sistem yang banyak digunakan adalah Traveling stoker, yaitu mekanisme pembakaran otomatis yang memanfaatkan rantai berjalan untuk mengalirkan bahan bakar ke ruang bakar secara stabil. Agar sistem ini bekerja dengan optimal, diperlukan spare part ketel uap berkualitas seperti chain grate, gear sprocket, rantai Y, dan shaft.

Di Indonesia, kebutuhan terhadap spare part chain grate stoker terus meningkat seiring berkembangnya industri manufaktur, kelapa sawit, tekstil, makanan dan minuman, hingga pembangkit energi biomassa. Penggunaan komponen yang tepat tidak hanya memperpanjang umur boiler, tetapi juga membantu menjaga efisiensi operasional dan mengurangi biaya perawatan.

Gambar Chain Grate Stoker Spare Part ketel produksi PT Indira Mitra Boiler, terdiri dari Chain Grate, Gear Sprocket, Rantai Y, Shaft, dan Gear Installed for Stoker yang dirancang untuk meningkatkan efisiensi sistem pembakaran pada boiler biomassa dan bejana batubara.

Chain Grate Stoker Spare Part berkualitas tinggi terdiri dari Chain Grate, Rantai Y, Gear Sprocket, Shaft, serta Gear Installed for Stoker untuk aplikasi steam  biomassa, batubara, dan travelling grate. Diproduksi dan didukung oleh PT Indira Mitra Boiler dengan layanan fabrikasi, reverse engineering, instalasi, dan pengiriman ke seluruh Indonesia.

Pengertian Rantai Travelling Stoker

Chain grate stoker adalah sistem pembakaran mekanis yang menggunakan rangkaian rantai bergerak untuk membawa bahan bakar padat, seperti batu bara, wood pellet, sekam padi, cangkang sawit, maupun biomassa lainnya, menuju ruang pembakaran.

Agar sistem tersebut dapat bekerja secara kontinu, diperlukan beberapa komponen utama atau spare part, antara lain:

• Chain Grate sebagai media berjalan untuk membawa bahan bakar.
• Gear Sprocket yang berfungsi menggerakkan rantai dengan putaran yang presisi.
• Rantai Y (Y Chain) sebagai penghubung dan penggerak sistem chain grate.
• Shaft sebagai poros utama yang menyalurkan tenaga dari sistem penggerak ke rantai.

Keempat komponen tersebut saling bekerja sama sehingga proses pembakaran berlangsung stabil, efisien, dan aman.

Fungsi Rantai Travelling, Gear Sprocket, Rantai Y & Shaft

Sistem Chain Grate Stoker merupakan salah satu teknologi pembakaran mekanis yang banyak digunakan pada  biomassa, boiler batubara, dan berbagai boiler industri karena mampu menghasilkan proses pembakaran yang stabil, efisien, dan berkesinambungan. Berbeda dengan sistem pembakaran manual, Chain Grate Stoker mengatur distribusi bahan bakar secara otomatis menggunakan rangkaian komponen mekanis yang saling terhubung.

Empat komponen utama yang menentukan keberhasilan sistem ini adalah Chain Grate, Gear Sprocket, Rantai Y, dan Shaft. Masing-masing memiliki fungsi yang berbeda, tetapi bekerja sebagai satu kesatuan. Gangguan pada satu komponen dapat memengaruhi performa seluruh sistem, mulai dari penurunan efisiensi pembakaran, meningkatnya konsumsi bahan bakar, hingga terjadinya downtime boiler.

Selain berfungsi sebagai sistem penggerak.

komponen-komponen tersebut juga berperan dalam menjaga distribusi bahan bakar, kestabilan temperatur ruang bakar, efisiensi perpindahan panas, dan kontinuitas produksi uap. Oleh karena itu, pemilihan material, ketepatan dimensi, kualitas manufaktur, dan program perawatan merupakan faktor yang sangat menentukan umur pakai sistem.

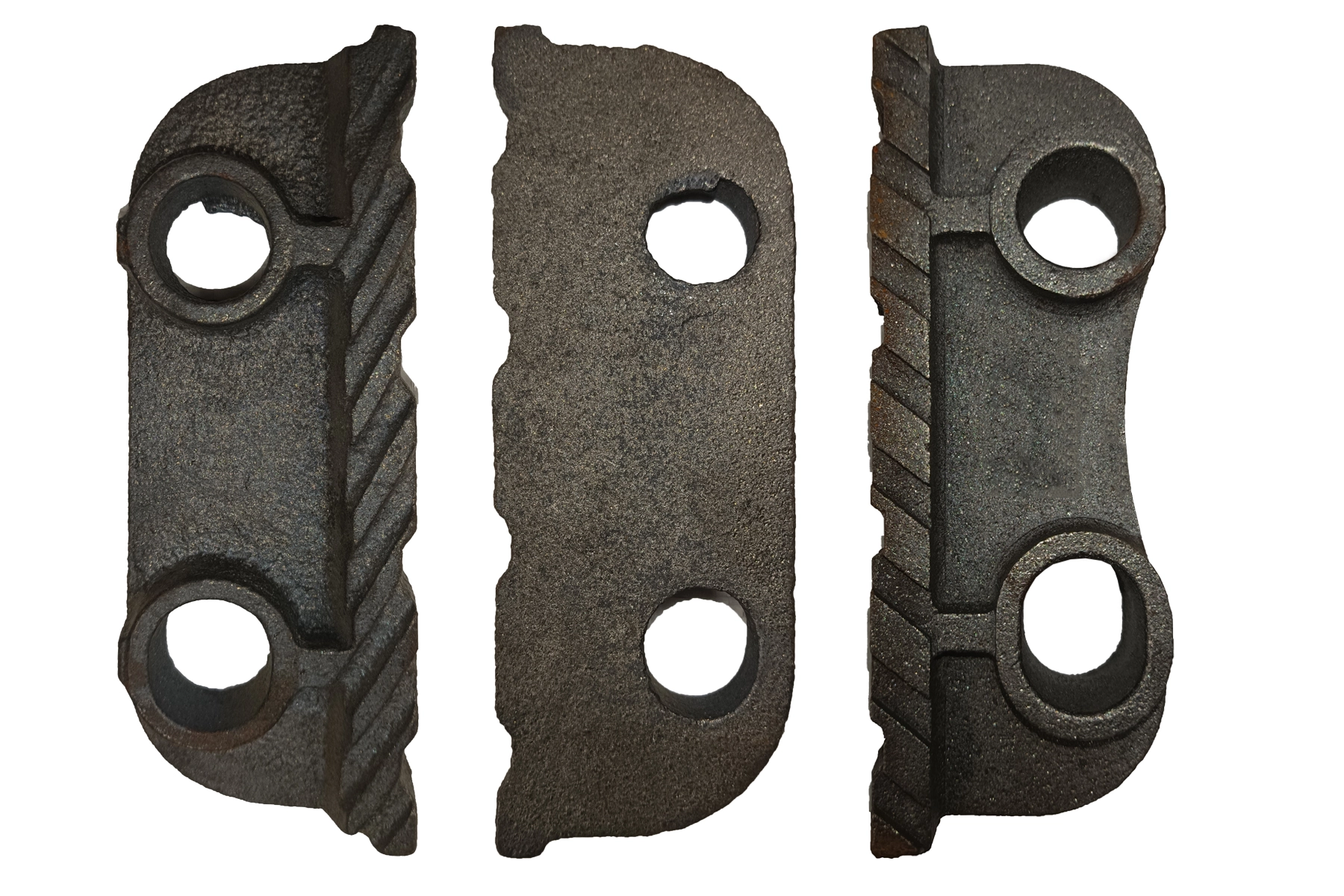

Chain Grate berkualitas tinggi untuk Chain Grate Stoker  yang dilengkapi dengan Rantai Y, Gear Sprocket, Shaft (As), Chain Grate Installed, dan Gear Installed for Stoker. Cocok untuk  biomassa, batubara, wood chip, PKS, sekam padi, dan travelling grate . Diproduksi dan didukung oleh PT Indira Mitra Boiler dengan layanan fabrikasi, reverse engineering, instalasi, overhaul, serta pengiriman ke seluruh Indonesia.

Chain Grate

Chain Grate merupakan komponen utama pada sistem stoker yang berfungsi sebagai media pembawa bahan bakar padat menuju ruang pembakaran secara bertahap. Komponen ini tersusun dari rangkaian grate yang saling terhubung melalui rantai sehingga membentuk permukaan berjalan (moving grate). Selama boiler beroperasi, bahan bakar ditempatkan di atas grate dan bergerak perlahan dari sisi inlet menuju sisi outlet sambil mengalami proses pengeringan, penyalaan, pembakaran utama, hingga menjadi abu.

Prinsip kerja tersebut memungkinkan proses pembakaran berlangsung secara kontinu tanpa memerlukan pengumpanan bahan bakar secara manual. Kecepatan Chain Grate dapat diatur sesuai jenis bahan bakar, kapasitas boiler, dan kebutuhan produksi sehingga operator memiliki kendali terhadap waktu tinggal (residence time) bahan bakar di dalam furnace.

Fungsi Utama Chain Grate

Fungsi pertama Chain Grate adalah mengangkut bahan bakar secara kontinu. Material seperti batubara, wood pellet, Palm Kernel Shell (PKS), wood chip, bagasse, sekam padi, maupun biomassa lainnya dipindahkan secara perlahan menuju ruang bakar. Distribusi yang stabil membantu menjaga suplai energi tetap konstan sehingga tekanan dan kapasitas uap lebih mudah dikendalikan.

Fungsi kedua adalah menopang bahan bakar selama proses pembakaran. Permukaan grate harus mampu menahan beban material dalam kondisi temperatur tinggi tanpa mengalami deformasi. Oleh sebab itu, desain grate harus memiliki kekuatan mekanis yang memadai sekaligus tetap memberikan ruang bagi aliran udara primer.

Fungsi berikutnya adalah mengatur distribusi udara pembakaran. Pada permukaan Chain Grate terdapat celah atau lubang yang memungkinkan udara primer mengalir dari bawah menuju lapisan bahan bakar. Aliran udara tersebut menyediakan oksigen yang dibutuhkan untuk proses pembakaran sekaligus membantu menjaga temperatur ruang bakar tetap stabil.

Selain itu, Chain Grate berfungsi mengontrol waktu pembakaran. Dengan mengatur kecepatan pergerakan rantai, operator dapat menyesuaikan lama bahan bakar berada di dalam furnace. Pengaturan ini penting karena setiap jenis bahan bakar memiliki karakteristik yang berbeda. Biomassa dengan kadar air tinggi membutuhkan waktu pengeringan lebih lama dibandingkan wood pellet yang memiliki kadar air rendah.

Peran Chain Grate terhadap Efisiensi

Efisiensi boiler sangat dipengaruhi oleh kualitas dan kondisi Chain Grate. Apabila permukaan grate mengalami keausan atau deformasi, distribusi bahan bakar menjadi tidak merata sehingga sebagian area mengalami pembakaran berlebih, sementara area lain kekurangan panas.

Kondisi tersebut dapat menyebabkan:

• konsumsi bahan bakar meningkat,
• pembentukan abu yang lebih banyak,
• karbon tidak terbakar sempurna,
• temperatur furnace tidak stabil,
• efisiensi termal menurun.

Sebaliknya, Chain Grate yang diproduksi dengan dimensi presisi akan menghasilkan distribusi bahan bakar yang merata sehingga pembakaran berlangsung lebih sempurna dan energi panas dapat dimanfaatkan secara maksimal.

Peran Chain Grate dalam Distribusi Udara

Salah satu fungsi yang sering kurang diperhatikan adalah kemampuannya menjaga distribusi udara primer. Celah antargrate dirancang agar udara dapat mengalir secara merata ke seluruh permukaan bahan bakar.

Distribusi udara yang baik memberikan beberapa keuntungan:

• meningkatkan efisiensi pembakaran,
• mempercepat proses penyalaan,
• mengurangi pembentukan asap hitam,
• menurunkan emisi karbon monoksida (CO),
• membantu pembakaran bahan bakar hingga lebih sempurna.

Apabila lubang grate tertutup abu atau mengalami deformasi, suplai udara menjadi tidak merata sehingga kualitas pembakaran ikut menurun.

Pengaruh Material terhadap Fungsi Chain Grate

Karena bekerja pada temperatur tinggi dan menerima beban mekanis secara terus-menerus, Chain Grate harus diproduksi menggunakan material yang sesuai dengan kondisi operasi.

Material yang Umum Digunakan pada Chain Grate Boiler

1. Cast Iron (Besi Cor Kelabu)

5

Cast Iron atau besi cor kelabu merupakan material yang paling banyak digunakan pada chain grate boiler kapasitas kecil hingga menengah karena biaya produksinya relatif rendah dan mudah dicetak menjadi berbagai bentuk.

Karakteristik:

• Mengandung karbon sekitar 2,5–4% dan silikon 1–3%.
• Memiliki grafit berbentuk serpihan (flake graphite).
• Kekerasan sekitar 180–260 HB.
• Tahan terhadap tekanan statis.
• Mempunyai kemampuan menyerap getaran yang baik.
• Mudah dikerjakan melalui proses pengecoran.

Kelebihan:

• Harga ekonomis.
• Mudah diproduksi massal.
• Stabil pada temperatur kerja boiler normal.
• Cocok untuk aplikasi beban ringan hingga sedang.

Kekurangan:

• Bersifat getas sehingga mudah retak akibat benturan.
• Ketahanan terhadap thermal shock lebih rendah.
• Umur pakai lebih pendek dibanding material paduan.

Aplikasi:

• Chain grate boiler skala kecil.
• Boiler batubara kapasitas rendah.
• Industri makanan.
• Laundry boiler.
• Pabrik tahu dan pengolahan hasil pertanian.

2. Ductile Iron (Nodular Cast Iron / SG Iron)

4

Ductile Iron merupakan pengembangan dari cast iron dengan penambahan magnesium sehingga grafit berubah menjadi bulat (nodular graphite). Perubahan struktur ini meningkatkan kekuatan mekanik secara signifikan.

Karakteristik:

• Kekerasan sekitar 170–300 HB.
• Kekuatan tarik dapat mencapai 400–700 MPa.
• Lebih ulet dibanding cast iron.
• Ketahanan terhadap benturan jauh lebih baik.
• Lebih tahan terhadap siklus pemanasan dan pendinginan.

Kelebihan:

• Tidak mudah patah.
• Umur pakai lebih panjang.
• Lebih tahan terhadap beban kejut.
• Cocok untuk operasi boiler yang sering start-stop.

Kekurangan:

• Harga lebih tinggi dibanding cast iron.
• Proses pengecoran lebih kompleks.

Aplikasi:

• Chain grate boiler kapasitas menengah.
• Biomassa boiler.
• Wood chip boiler.
• Rice husk boiler.
• Palm shell boiler.

3. High Chrome Cast Iron

5

High Chrome Cast Iron adalah besi cor putih dengan kandungan kromium tinggi yang dirancang untuk menghadapi keausan ekstrem akibat gesekan bahan bakar dan abu pembakaran.

Komposisi umum:

• Chromium 12–30%
• Carbon 2–3%

Karakteristik:

• Kekerasan sekitar 50–65 HRC.
• Sangat tahan abrasi.
• Sangat tahan erosi.
• Memiliki ketahanan korosi lebih baik.
• Stabil pada temperatur tinggi.

Kelebihan:

• Umur pakai sangat panjang.
• Sangat cocok untuk bahan bakar abrasif.
• Mengurangi frekuensi penggantian grate bar.

Kekurangan:

• Lebih getas dibanding alloy steel.
• Sulit dilakukan pengelasan.
• Harga relatif mahal.

Aplikasi:

• Boiler batubara dengan kandungan abu tinggi.
• Boiler sekam padi.
• Boiler cangkang sawit.
• Boiler berbahan bakar mineral abrasif.

4. Alloy Steel (Baja Paduan)

Alloy Steel merupakan baja yang dipadukan dengan unsur seperti kromium, molibdenum, nikel, vanadium, atau mangan untuk meningkatkan sifat mekanik dan ketahanan panas.

Karakteristik:

• Kekerasan setelah heat treatment sekitar 28–45 HRC.
• Kekuatan tarik tinggi.
• Lebih tangguh dibanding cast iron.
• Tahan terhadap deformasi.
• Ketahanan fatigue lebih baik.

Kelebihan:

• Tidak mudah retak.
• Tahan beban berat.
• Dapat dilas dan diperbaiki.
• Cocok untuk operasi boiler terus-menerus (continuous operation).

Kekurangan:

• Harga lebih tinggi.
• Membutuhkan proses heat treatment yang tepat.

Aplikasi:

• Chain grate boiler kapasitas besar.
• Power plant boiler.
• Industrial furnace.
• Waste incinerator.

5. Heat Resistant Steel (Baja Tahan Panas)

Heat Resistant Steel adalah baja paduan yang dirancang khusus agar tetap mempertahankan kekuatan mekanik pada temperatur tinggi dalam waktu lama.

Komposisi umum:

• Chromium 18–30%
• Nickel 8–20%
• Molybdenum atau unsur lain sesuai kebutuhan.

Karakteristik:

• Mampu bekerja pada temperatur sekitar 800–1.100°C, tergantung grade material.
• Sangat tahan oksidasi.
• Tahan creep (perubahan bentuk akibat beban pada suhu tinggi).
• Tahan thermal fatigue.

Kelebihan:

• Stabil pada temperatur pembakaran tinggi.
• Tidak mudah melengkung (warping).
• Umur pakai paling panjang untuk aplikasi suhu ekstrem.
• Cocok untuk operasi 24 jam.

Kekurangan:

• Harga paling mahal di antara material umum lainnya.
• Proses pengecoran dan fabrikasi lebih kompleks.

Aplikasi:

• Chain grate boiler berkapasitas besar.
• Biomass power plant.
• Waste-to-energy plant.
• Cement kiln.
• Steel reheating furnace.
• High temperature furnace.

Perbandingan Material

Kesimpulan

Pemilihan material chain grate harus disesuaikan dengan jenis bahan bakar, temperatur operasi, tingkat abrasi, serta target umur pakai. Untuk aplikasi standar, Cast Iron dan Ductile Iron sudah memadai. Pada boiler dengan bahan bakar yang sangat abrasif, High Chrome Cast Iron menawarkan ketahanan aus yang lebih baik. Sementara itu, untuk boiler beroperasi pada suhu tinggi dan beban berat secara kontinu, Alloy Steel atau Heat Resistant Steel menjadi pilihan terbaik karena memberikan kombinasi kekuatan mekanik, ketahanan panas, dan umur pakai yang lebih panjang.

Setiap material memiliki karakteristik yang berbeda. Cast Iron banyak digunakan karena ekonomis dan mudah dicor, sedangkan Ductile Iron memiliki ketangguhan yang lebih baik terhadap beban kejut. Untuk aplikasi dengan tingkat abrasi tinggi, High Chrome Cast Iron menjadi pilihan karena memiliki ketahanan aus yang sangat baik. Pada boiler berkapasitas besar yang bekerja pada temperatur tinggi, Alloy Steel dan Heat Resistant Steel sering dipilih karena mampu mempertahankan kekuatan mekanis pada kondisi operasi yang berat.

Hubungan Chain Grate dengan Komponen Lain

Chain Grate tidak bekerja sendiri. Komponen ini digerakkan oleh Rantai Y yang menerima putaran dari Gear Sprocket. Seluruh tenaga tersebut ditransmisikan melalui Shaft yang dihubungkan dengan motor dan gearbox.

Apabila salah satu komponen mengalami gangguan, kinerja Chain Grate akan ikut terpengaruh. Misalnya, Gear Sprocket yang aus dapat menyebabkan rantai melompat, sedangkan Shaft yang mengalami misalignment dapat membuat pergerakan grate menjadi tidak stabil. Karena itu, pemeriksaan seluruh sistem penggerak perlu dilakukan secara menyeluruh, bukan hanya pada grate.

Faktor yang Memengaruhi Umur Pakai Chain Grate

Umur pakai Chain Grate dipengaruhi oleh beberapa faktor, antara lain:

• kualitas material,
• proses pengecoran dan machining,
• temperatur operasi,
• jenis bahan bakar,
• kandungan abu dan silika,
• distribusi udara pembakaran,
• kecepatan grate,
• kualitas pelumasan pada sistem penggerak,
• program preventive maintenance.

Dengan inspeksi berkala, pembersihan abu, penyetelan rantai, dan penggantian komponen yang aus sebelum terjadi kegagalan, umur pakai Chain Grate dapat diperpanjang sekaligus membantu menjaga efisiensi boiler dalam jangka panjang.

Sebagai komponen utama pada sistem Chain Grate Stoker, Chain Grate memiliki peran yang jauh lebih besar daripada sekadar membawa bahan bakar. Komponen ini menentukan kestabilan pembakaran, distribusi udara, efisiensi perpindahan panas, serta kontinuitas produksi uap. Oleh karena itu, penggunaan Chain Grate dengan material berkualitas, dimensi presisi, dan spesifikasi yang sesuai merupakan investasi penting untuk menjaga keandalan operasional boiler industri.

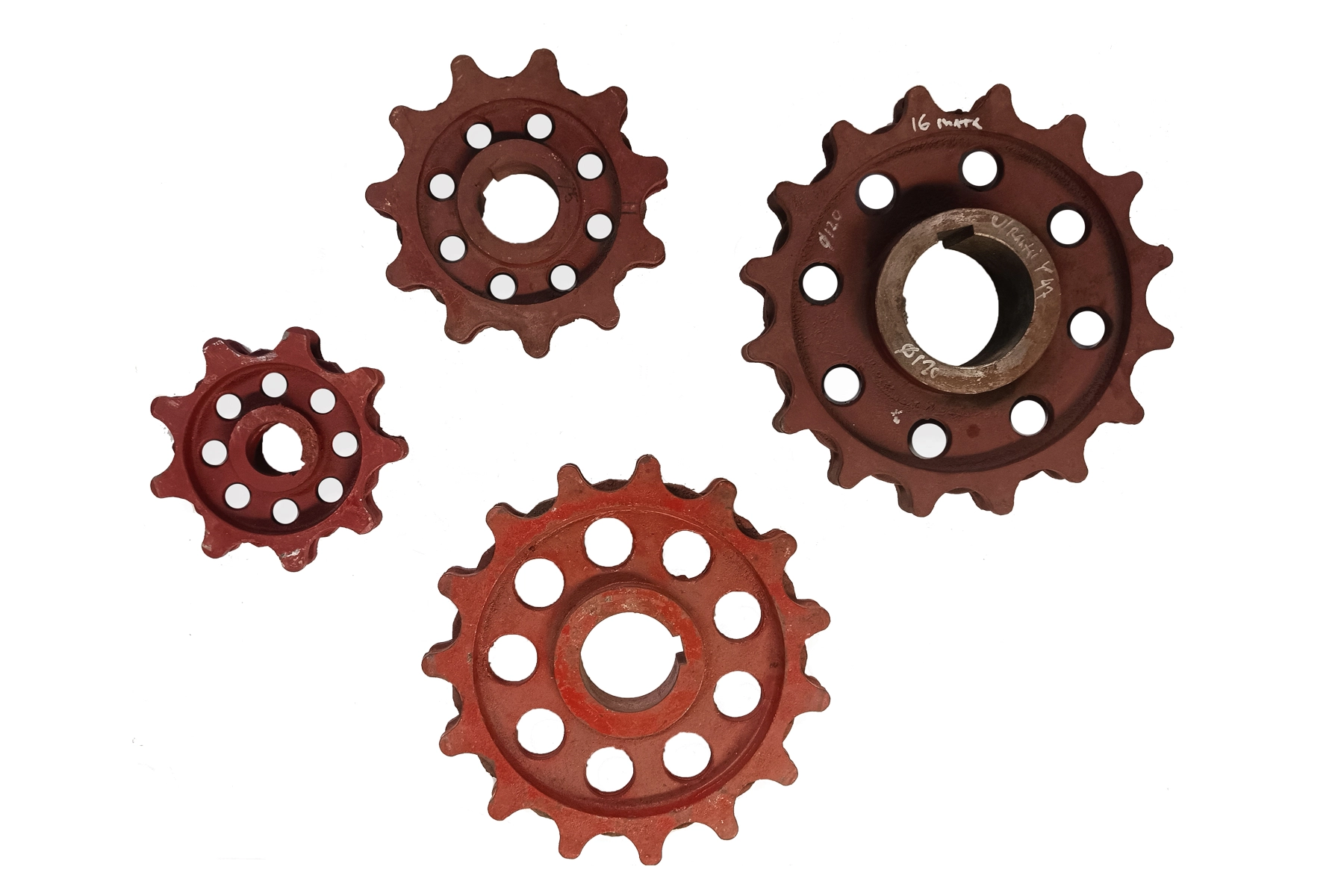

Gear Sprocket

Gear Sprocket merupakan komponen transmisi daya yang berfungsi mengubah putaran dari motor listrik melalui gearbox menjadi gerakan linear pada Chain Grate. Komponen ini memiliki profil gigi yang dirancang secara presisi agar dapat berpasangan dengan pitch rantai secara sempurna. Pada sistem Chain Grate Stoker Boiler, Gear Sprocket tidak hanya berfungsi sebagai roda penggerak, tetapi juga menentukan kestabilan pergerakan rantai, efisiensi transmisi tenaga, dan umur pakai seluruh sistem penggerak.

Dalam kondisi operasi normal, Gear Sprocket bekerja selama 24 jam dengan menerima beban torsi yang tinggi, temperatur lingkungan yang panas, serta paparan debu dan abu hasil pembakaran. Oleh karena itu, pemilihan material, akurasi machining, dan proses heat treatment menjadi faktor penting dalam menjaga performa komponen.

Gear Sprocket merupakan komponen penggerak utama pada Chain Grate Stoker  yang berfungsi menggerakkan rantai chain grate secara stabil dan presisi. PT Indira Mitra Boiler menyediakan Gear Sprocket berkualitas tinggi untuk boiler biomassa, batubara, PKS, wood chip, sekam padi, dan travelling grate boiler dengan layanan fabrikasi, reverse engineering, serta pengiriman ke seluruh Indonesia.

Fungsi Utama Gear Sprocket

Fungsi utama Gear Sprocket adalah mentransmisikan tenaga dari gearbox menuju rantai penggerak. Saat motor listrik berputar, tenaga diteruskan ke gearbox untuk menurunkan putaran dan meningkatkan torsi. Selanjutnya, shaft memutar Gear Sprocket sehingga gigi sprocket menarik rantai secara bertahap.

Selain sebagai penggerak, Gear Sprocket juga menjaga sinkronisasi seluruh rangkaian Chain Grate. Putaran yang stabil menghasilkan distribusi bahan bakar yang merata sehingga pembakaran berlangsung lebih efisien. Jika putaran tidak stabil, ketebalan lapisan bahan bakar akan berubah sehingga temperatur furnace menjadi tidak seragam.

Gear Sprocket juga berfungsi mengurangi kehilangan energi mekanis. Profil gigi yang diproduksi dengan toleransi tinggi menghasilkan kontak yang lebih baik dengan rantai sehingga gesekan berkurang, efisiensi meningkat, dan konsumsi daya motor dapat ditekan.

Prinsip Kerja Gear Sprocket

Saat motor dijalankan, putaran diteruskan menuju gearbox untuk memperoleh kecepatan yang sesuai dengan kebutuhan boiler. Output gearbox memutar shaft utama, kemudian shaft menggerakkan Gear Sprocket.

Setiap gigi sprocket akan masuk ke sela-sela rantai sehingga menghasilkan gerakan maju yang stabil. Karena rantai bergerak secara perlahan, bahan bakar memiliki waktu yang cukup untuk melewati seluruh tahapan pembakaran mulai dari pengeringan hingga burn out zone.

Hubungan antara jumlah gigi, pitch rantai, diameter sprocket, dan putaran sangat menentukan kecepatan Chain Grate. Oleh karena itu, seluruh parameter harus dihitung secara cermat selama proses desain.

Pengaruh Gear Sprocket terhadap Efisiensi

Gear Sprocket memiliki pengaruh langsung terhadap efisiensi pembakaran.

Apabila sprocket mengalami keausan, beberapa masalah berikut dapat muncul:

• Chain sering melompat.
• Pitch tidak lagi sesuai.
• Putaran menjadi tidak stabil.
• Distribusi bahan bakar berubah.
• Konsumsi bahan bakar meningkat.
• Getaran sistem bertambah.
• Beban motor naik.
• Umur rantai menjadi lebih pendek.

Sebaliknya, Gear Sprocket yang memiliki profil gigi presisi akan menghasilkan perpindahan tenaga yang halus sehingga seluruh sistem bekerja dengan efisien.

Material Gear Sprocket

Gear Sprocket harus diproduksi menggunakan material yang memiliki kombinasi kekuatan tarik tinggi, ketangguhan, serta ketahanan terhadap keausan. Pemilihan material yang tepat sangat berpengaruh terhadap umur pakai sistem Chain Grate Stoker, terutama pada aplikasi boiler biomassa dan boiler batubara yang beroperasi secara kontinu.

Beberapa jenis baja yang umum digunakan meliputi:

• S45C Steel
• SCM440 Alloy Steel
• Forged Steel
• Cast Steel
• AISI 4140
• AISI 4340

Selain itu, setiap material memiliki karakteristik mekanis yang berbeda. S45C banyak digunakan untuk aplikasi standar, sedangkan SCM440, AISI 4140, dan AISI 4340 lebih sesuai untuk beban torsi tinggi karena memiliki kekuatan dan ketangguhan yang lebih baik.

Oleh karena itu, pemilihan material Gear Sprocket sebaiknya disesuaikan dengan kapasitas boiler, jenis bahan bakar, temperatur operasi, serta beban kerja agar komponen mampu memberikan performa yang optimal dan memiliki umur pakai yang lebih panjang.

Untuk aplikasi boiler biomassa maupun boiler batubara dengan kapasitas besar, Alloy Steel sering dipilih karena memiliki ketahanan terhadap beban dinamis yang lebih baik.

Heat Treatment Gear Sprocket

Agar lebih tahan terhadap gesekan, Gear Sprocket biasanya melalui proses heat treatment seperti:

• Induction Hardening
• Carburizing
• Quenching
• Tempering

Perlakuan panas tersebut menghasilkan permukaan gigi yang keras, sedangkan bagian inti tetap ulet sehingga mampu menerima beban kejut selama operasi.

Penyebab Gear Sprocket Cepat Rusak

Beberapa penyebab kerusakan yang sering ditemukan meliputi:

• Pitch rantai tidak sesuai.
• Pelumasan kurang.
• Alignment buruk.
• Material tidak sesuai aplikasi.
• Overload.
• Kontaminasi abu dan debu.
• Rantai sudah memanjang.
• Bearing mengalami kerusakan.

Pemeriksaan profil gigi secara berkala dapat membantu mendeteksi keausan sebelum menyebabkan kerusakan pada rantai.

Rantai Y

Rantai Y merupakan komponen penghubung antara Gear Sprocket dan Chain Grate. Komponen ini menerima gaya tarik yang besar selama boiler beroperasi dan berfungsi mengubah putaran Gear Sprocket menjadi gerakan linear pada grate.

Karena bekerja secara terus-menerus, Rantai Y harus memiliki kekuatan tarik tinggi, ketahanan terhadap keausan, serta kemampuan menghadapi temperatur lingkungan yang relatif tinggi.

Fungsi Utama Rantai Y

Fungsi utama Rantai Y adalah mentransmisikan tenaga dari Gear Sprocket menuju Chain Grate.

Selain itu, Rantai Y juga memiliki fungsi lain, yaitu:

• Menjaga sinkronisasi pergerakan grate.
• Menahan beban bahan bakar.
• Mengurangi kehilangan tenaga.
• Menjaga kecepatan pembakaran tetap stabil.
• Menyalurkan torsi secara merata.

Apabila Rantai Y mengalami kerusakan, seluruh sistem Chain Grate dapat berhenti sehingga boiler harus dimatikan untuk proses perbaikan.

Cara Kerja Rantai Y

Saat Gear Sprocket berputar, setiap gigi menarik pin rantai sehingga seluruh rangkaian bergerak secara perlahan.

Rantai kemudian menarik susunan Chain Grate menuju ruang bakar.

Kecepatan gerakan tersebut telah dihitung agar sesuai dengan waktu pembakaran bahan bakar. Oleh karena itu, perubahan kecil pada panjang rantai maupun kondisi sprocket dapat memengaruhi performa boiler.

Material Rantai Y

Material yang digunakan umumnya memiliki kekuatan tarik tinggi.

Beberapa material yang sering digunakan adalah:

• Carbon Steel
• Medium Carbon Steel
• Alloy Steel
• Forged Steel
• Heat Treated Steel

Material tersebut biasanya diproses menggunakan hardening dan tempering agar memiliki kombinasi antara kekerasan permukaan dan ketangguhan inti.

Komponen Penyusun Rantai Y

Rantai Y terdiri dari beberapa komponen penting, yaitu:

• Side Link
• End Link
• Pin
• Bush
• Roller
• Spacer

Seluruh komponen harus diproduksi dengan toleransi yang presisi agar pitch rantai tetap konsisten dan tidak menimbulkan getaran.

Penyebab Rantai Y Cepat Aus

Beberapa faktor yang menyebabkan keausan antara lain:

• Pelumasan kurang.
• Pitch Gear Sprocket tidak sesuai.
• Abu masuk ke area rantai.
• Alignment buruk.
• Material pin terlalu lunak.
• Bush mengalami keausan.
• Overload.
• Korosi.

Apabila salah satu komponen aus, beban akan berpindah ke komponen lain sehingga kerusakan berkembang lebih cepat.

Pentingnya Pelumasan Rantai

Pelumasan merupakan salah satu faktor utama yang menentukan umur pakai Rantai Y.

Pelumas berfungsi untuk:

• Mengurangi gesekan.
• Mengurangi temperatur kerja.
• Mencegah korosi.
• Mengurangi keausan pin dan bush.
• Memperpanjang umur rantai.

Pemilihan grease atau oli harus disesuaikan dengan temperatur lingkungan boiler dan rekomendasi pabrikan.

Hubungan Gear Sprocket dan Rantai Y

Gear Sprocket dan Rantai Y merupakan pasangan komponen yang harus bekerja secara bersamaan. Penggantian salah satu komponen tanpa memperhatikan kondisi komponen lainnya sering menyebabkan keausan tidak merata.

Sebagai contoh, pemasangan rantai baru pada sprocket yang sudah aus dapat mempercepat kerusakan rantai. Sebaliknya, sprocket baru yang dipasang dengan rantai yang telah memanjang juga akan mengalami keausan dini. Oleh karena itu, inspeksi dan evaluasi kondisi kedua komponen perlu dilakukan secara bersamaan setiap kali dilakukan perawatan atau overhaul boiler.

Kombinasi Gear Sprocket berkualitas, Rantai Y dengan pitch yang presisi, material yang sesuai, serta program pelumasan dan inspeksi yang teratur akan menghasilkan sistem Chain Grate Stoker yang stabil, efisien, dan memiliki umur pakai yang lebih panjang.

Aplikasi Chain Grate Stoker di Berbagai Industri

Sistem chain grate stoker banyak digunakan pada industri yang membutuhkan suplai uap secara terus-menerus dengan kapasitas besar.

Beberapa aplikasinya meliputi:

• Industri kelapa sawit (Palm Oil Mill)
• Industri tekstil
• Industri makanan dan minuman
• Industri kertas (Paper Mill)
• Industri plywood dan kayu
• Pabrik gula
• Industri kimia
• Pembangkit listrik tenaga biomassa
• Industri pengolahan hasil pertanian

Pada sektor-sektor tersebut, penggunaan spare part berkualitas membantu menjaga kontinuitas produksi sekaligus mengurangi downtime akibat kerusakan komponen.

Jenis Boiler yang Menggunakan Chain Grate Stoker

Chain grate stoker umumnya digunakan pada boiler berbahan bakar padat, antara lain:

• Fire Tube Boiler dengan sistem chain grate.
• Water Tube Boiler untuk kapasitas menengah hingga besar.
• Biomass Boiler yang menggunakan limbah pertanian atau kayu sebagai bahan bakar.
• Coal Fired Boiler berbahan bakar batu bara.
• Hybrid Boiler yang dapat menggunakan berbagai jenis bahan bakar padat.

Pemilihan spare part yang sesuai dengan spesifikasi boiler sangat penting agar sistem tetap bekerja secara maksimal dan memiliki umur pakai yang lebih panjang.

Pengaruh Keempat Komponen terhadap Efisiensi Pembakaran Boiler

Efisiensi pembakaran pada boiler tidak hanya ditentukan oleh kualitas bahan bakar, kapasitas FD Fan, maupun desain furnace. Sistem mekanis Chain Grate Stoker juga memiliki pengaruh yang sangat besar terhadap keberhasilan proses pembakaran. Apabila salah satu komponen mengalami penurunan performa, distribusi bahan bakar akan terganggu sehingga proses pembakaran tidak lagi berlangsung secara optimal.

Chain Grate bertugas mengatur waktu tinggal (residence time) bahan bakar di dalam furnace. Kecepatan grate yang terlalu tinggi menyebabkan bahan bakar keluar sebelum terbakar sempurna. Sebaliknya, jika kecepatan terlalu rendah, bahan bakar akan menumpuk pada satu area sehingga temperatur lokal meningkat dan berpotensi merusak grate.

Gear Sprocket berfungsi menjaga kestabilan putaran rantai. Profil gigi yang presisi membuat perpindahan tenaga berlangsung lebih halus sehingga tidak terjadi hentakan (shock loading) yang dapat mempercepat keausan rantai maupun shaft.

Rantai Y memastikan seluruh grate bergerak secara sinkron. Sinkronisasi tersebut menghasilkan distribusi bahan bakar yang merata di seluruh permukaan grate sehingga udara primer dapat menembus lapisan bahan bakar secara optimal.

Sementara itu, Shaft menjaga kontinuitas transmisi daya. Shaft yang lurus dan memiliki balancing yang baik akan mengurangi getaran serta menjaga posisi Gear Sprocket tetap sejajar. Hal ini sangat penting untuk mempertahankan efisiensi mekanis sistem.

Ketika seluruh komponen bekerja dalam kondisi optimal, boiler akan memperoleh beberapa keuntungan berikut:

• • Pembakaran lebih stabil.
  • Konsumsi bahan bakar lebih rendah.
  • Tekanan uap lebih konstan.
  • Emisi asap lebih rendah.
  • Downtime akibat kerusakan mekanis berkurang.
  • Umur pakai boiler menjadi lebih panjang.

Chain Grate

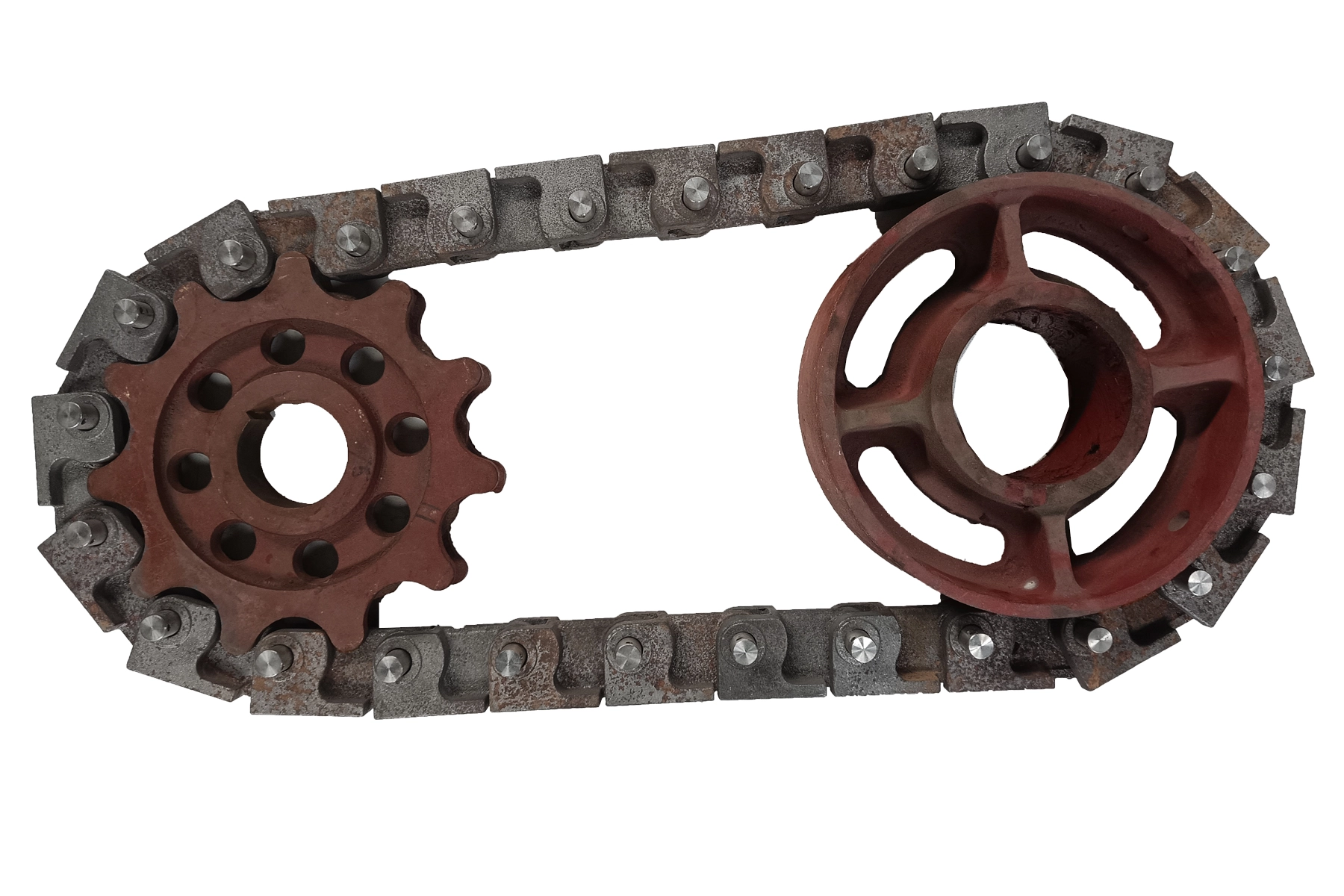

Gear Installed for Stoker produksi PT Indira Mitra Boiler menggunakan material Alloy Steel dengan proses CNC Machining dan Heat Treatment untuk aplikasi Chain Grate Stoker pada boiler biomassa dan boiler batubara.

Gear Installed for Stoker produksi PT Indira Mitra Boiler untuk sistem Chain Grate Stoker. Diproduksi menggunakan material Alloy Steel berkualitas dengan proses CNC Machining dan Heat Treatment sehingga memiliki ketahanan aus tinggi, presisi dimensi, serta cocok digunakan pada boiler biomassa, boiler batubara, pabrik kelapa sawit, pabrik gula, pabrik kertas, industri tekstil, dan pembangkit listrik biomassa.

Gear Installed for Stoker produksi PT Indira Mitra Boiler untuk sistem Chain Grate Stoker. Diproduksi menggunakan material berkualitas dengan machining presisi dan heat treatment sehingga memiliki ketahanan aus tinggi untuk aplikasi boiler biomassa, boiler batubara, pabrik kelapa sawit, pabrik gula, dan industri manufaktur.

Hubungan Chain Grate dengan Jenis Bahan Bakar

Karakteristik bahan bakar memengaruhi desain dan spesifikasi setiap komponen Chain Grate Stoker. Oleh karena itu, pemilihan material dan dimensi tidak dapat disamakan untuk semua aplikasi.

Boiler Batubara

Batubara memiliki nilai kalor tinggi tetapi menghasilkan abu yang bersifat abrasif. Chain Grate harus mampu menahan temperatur tinggi dan gesekan yang berlangsung terus-menerus. Material seperti High Chrome Cast Iron atau Alloy Steel sering dipilih untuk meningkatkan ketahanan terhadap abrasi.

Boiler Biomassa

Biomassa seperti wood pellet, wood chip, serbuk kayu, dan bagasse memiliki karakteristik yang berbeda dibandingkan batubara. Kandungan air yang lebih tinggi membuat proses pengeringan menjadi lebih penting sehingga kecepatan Chain Grate harus diatur secara tepat agar pembakaran berlangsung sempurna.

Palm Kernel Shell (PKS)

PKS merupakan salah satu bahan bakar yang paling banyak digunakan di industri kelapa sawit. Material ini memiliki nilai kalor yang baik, namun menghasilkan benturan yang lebih besar terhadap permukaan grate. Oleh karena itu, Chain Grate, Rantai Y, dan Gear Sprocket harus menggunakan material yang memiliki ketahanan mekanis tinggi.

Rice Husk

Sekam padi mengandung silika yang tinggi sehingga mempercepat keausan pada permukaan logam. Untuk aplikasi ini, pemilihan material tahan abrasi menjadi salah satu faktor utama dalam meningkatkan umur pakai komponen.

Pentingnya Ketepatan Dimensi Spare Part

Pada sistem Chain Grate Stoker, setiap komponen diproduksi dengan toleransi tertentu. Perbedaan dimensi yang tampak kecil dapat memengaruhi performa seluruh sistem.

Beberapa dimensi yang harus diperhatikan meliputi:

• Pitch rantai.
• Diameter shaft.
• Pitch Circle Diameter (PCD).
• Lebar grate.
• Tebal grate.
• Diameter pin.
• Diameter bush.
• Jumlah gigi sprocket.
• Posisi keyway.

Komponen yang diproduksi berdasarkan gambar teknik dan melalui proses machining presisi akan memberikan beberapa keuntungan, seperti pemasangan yang lebih mudah, beban yang terdistribusi merata, getaran yang lebih rendah, serta umur pakai yang lebih panjang.

Mengapa Reverse Engineering Menjadi Solusi Industri?

Banyak boiler industri telah beroperasi selama belasan hingga puluhan tahun. Dalam kondisi tersebut, spare part asli sering kali sudah tidak diproduksi oleh pabrikan. Reverse engineering menjadi solusi untuk menghasilkan komponen pengganti tanpa harus mengganti seluruh sistem.

Tahapan reverse engineering umumnya meliputi:

• Pemeriksaan kondisi komponen lama.
• Pengukuran menggunakan alat ukur presisi.
• Identifikasi jenis material.
• Pembuatan gambar teknik 2D dan 3D.
• Analisis toleransi.
• Proses fabrikasi.
• Heat treatment.
• Quality inspection.
• Trial fitting.

Dengan pendekatan ini, pelanggan tetap dapat memperoleh spare part yang kompatibel dengan sistem boiler yang ada tanpa perlu melakukan modifikasi besar.

Mengapa Memilih Spare Part Berkualitas?

Investasi pada spare part berkualitas memberikan manfaat jangka panjang bagi operasional boiler. Komponen yang diproduksi dengan material sesuai spesifikasi dan melalui proses manufaktur yang terkendali mampu bekerja lebih andal pada kondisi temperatur tinggi, beban berat, dan operasi berkelanjutan.

Selain memperpanjang umur pakai Chain Grate, Gear Sprocket, Rantai Y, dan Shaft, penggunaan spare part berkualitas juga membantu mengurangi frekuensi penghentian produksi, menekan biaya maintenance, serta menjaga efisiensi pembakaran. Oleh karena itu, pemilihan supplier yang memiliki kemampuan reverse engineering, machining presisi, quality inspection, dan pengalaman dalam industri boiler menjadi faktor penting dalam mendukung keandalan sistem Chain Grate Stoker.

Manfaat Menggunakan Spare Part Boiler Berkualitas

Menggunakan chain grate, gear sprocket, rantai Y, dan shaft berkualitas memberikan berbagai keuntungan bagi operasional industri, di antaranya:

• Meningkatkan efisiensi proses pembakaran.
• Mengurangi konsumsi bahan bakar.
• Memperpanjang usia pakai boiler.
• Meminimalkan risiko kerusakan mendadak.
• Mengurangi biaya perawatan dan penggantian komponen.
• Menjaga kestabilan produksi.
• Mengurangi downtime yang dapat menghambat operasional.
• Memberikan performa yang lebih andal pada sistem boiler.

Selain kualitas material, ketepatan dimensi dan kompatibilitas spare part dengan tipe boiler juga menjadi faktor penting untuk memastikan kinerja sistem tetap optimal.

Pilih Supplier Spare Part Chain Grate Stoker Terpercaya di Indonesia

Sebagai komponen vital dalam sistem boiler, chain grate, gear sprocket, rantai Y, dan shaft sebaiknya diperoleh dari supplier yang berpengalaman serta mampu menyediakan produk dengan spesifikasi yang sesuai kebutuhan industri. Material berkualitas, proses manufaktur yang presisi, serta layanan konsultasi teknis akan membantu memastikan setiap komponen bekerja secara optimal dan memiliki daya tahan yang tinggi.

Hubungi Kami

Sedang mencari Chain Grate Stoker Spare Part Boiler di Indonesia? Kami menyediakan berbagai kebutuhan Chain Grate, Gear Sprocket, Rantai Y, Shaft, serta komponen boiler lainnya dengan kualitas terpercaya untuk berbagai jenis industri.

Hubungi tim kami sekarang untuk mendapatkan konsultasi teknis, informasi spesifikasi produk, dan penawaran harga terbaik sesuai kebutuhan sistem boiler Anda.

Komponen Chain Grate Stoker

Sistem chain grate stoker terdiri dari berbagai komponen mekanis yang bekerja secara terintegrasi untuk menggerakkan grate dan mendistribusikan bahan bakar secara merata ke dalam ruang bakar boiler. Kinerja setiap komponen sangat memengaruhi efisiensi pembakaran, konsumsi bahan bakar, umur pakai boiler, hingga biaya perawatan.

Komponen seperti Chain Grate, Rantai Y, Gear Sprocket, Shaft (As), Pin, Bush, Roller, Spacer, Side Link, End Link, Bearing Housing, Drive Wheel, Idler Wheel, dan Return Roller dirancang untuk bekerja pada suhu tinggi, beban berat, serta kondisi operasional yang berlangsung terus-menerus. Oleh karena itu, pemilihan material, dimensi, dan proses manufaktur menjadi faktor penting dalam menjaga keandalan sistem.

Chain Grate

Chain Grate merupakan komponen utama pada sistem stoker yang berfungsi sebagai media berjalan untuk membawa bahan bakar menuju ruang pembakaran. Susunan grate membentuk permukaan yang kuat sehingga mampu menopang beban bahan bakar sekaligus memberikan ruang bagi udara pembakaran dari bawah (under grate air).

Pada boiler biomassa maupun boiler batubara, kualitas chain grate sangat menentukan kestabilan proses pembakaran. Grate yang presisi akan menghasilkan distribusi bahan bakar yang merata sehingga api lebih stabil dan pembakaran menjadi lebih efisien.

Fungsi Chain Grate

Fungsi utama chain grate meliputi:

• Membawa bahan bakar secara kontinu menuju ruang bakar.
• Menahan beban bahan bakar selama proses pembakaran.
• Menjaga distribusi udara pembakaran agar merata.
• Mengontrol waktu tinggal (residence time) bahan bakar.
• Mengurangi kehilangan bahan bakar yang belum terbakar sempurna.

Dengan sistem yang bekerja secara otomatis, operator dapat mengatur kecepatan grate sesuai kebutuhan kapasitas boiler.

Material Chain Grate

Chain Grate harus diproduksi menggunakan material yang mampu menahan temperatur tinggi, abrasi, serta beban mekanis selama boiler beroperasi. Pemilihan material yang tepat akan meningkatkan umur pakai komponen sekaligus menjaga efisiensi sistem Chain Grate Stoker.

Beberapa material yang umum digunakan meliputi:

• High Silicon Cast Iron
• Heat Resistant Cast Steel
• Alloy Steel Casting
• Chrome Alloy Cast Iron

Selain itu, setiap jenis material memiliki karakteristik yang berbeda sesuai dengan kondisi operasi boiler. High Silicon Cast Iron banyak digunakan karena memiliki ketahanan panas yang baik, sedangkan Chrome Alloy Cast Iron menawarkan ketahanan abrasi yang lebih tinggi untuk aplikasi dengan kandungan abu yang abrasif.

Oleh karena itu, pemilihan material Chain Grate harus mempertimbangkan kapasitas boiler, jenis bahan bakar, temperatur operasi, serta beban kerja. Dengan spesifikasi yang sesuai, komponen akan lebih tahan terhadap deformasi pada suhu tinggi dan memiliki umur pakai yang lebih panjang dibandingkan material baja karbon biasa.

Ukuran Chain Grate

Ukuran chain grate berbeda pada setiap tipe boiler, tergantung kapasitas dan desain pabrikan.

Parameter yang diperhatikan meliputi:

• Lebar grate
• Panjang grate
• Tebal grate
• Pitch antar grate
• Lubang aliran udara
• Dimensi pengunci (locking system)

Pembuatan grate sebaiknya mengikuti drawing original agar kompatibel dengan sistem existing.

Cara Memilih Chain Grate

Beberapa faktor yang perlu dipertimbangkan antara lain:

• Kapasitas boiler.
• Jenis bahan bakar.
• Temperatur operasi.
• Dimensi sesuai gambar teknik.
• Kualitas material.
• Kekerasan permukaan.
• Reputasi produsen.

Menggunakan chain grate dengan spesifikasi yang tepat dapat mengurangi risiko kerusakan dini.

Penyebab Chain Grate Pecah

Kerusakan chain grate biasanya disebabkan oleh kombinasi beberapa faktor, seperti:

• Overheating akibat suhu pembakaran berlebihan.
• Thermal shock karena perubahan temperatur yang terlalu cepat.
• Material berkualitas rendah.
• Beban bahan bakar yang tidak merata.
• Benturan benda asing.
• Keausan akibat umur pakai.
• Pelumasan dan perawatan yang kurang baik.

Pemeriksaan berkala sangat dianjurkan untuk mendeteksi retak sebelum terjadi kegagalan total.

Rantai Y

Rantai Y merupakan rantai penggerak yang menghubungkan gear sprocket dengan susunan chain grate. Komponen ini mentransmisikan tenaga sehingga grate dapat bergerak secara stabil dan sinkron.

Rantai Y harus memiliki kekuatan tarik tinggi karena bekerja pada beban berat selama operasi boiler.

Fungsi Rantai Y

Rantai Y memiliki beberapa fungsi penting, yaitu:

• Meneruskan putaran dari gear sprocket.
• Menggerakkan chain grate secara serempak.
• Menjaga sinkronisasi sistem stoker.
• Menahan beban tarik selama operasi.

Material Rantai

Rantai pada sistem Chain Grate Stoker harus diproduksi menggunakan material yang memiliki kekuatan tarik tinggi, ketahanan terhadap keausan, serta mampu bekerja pada beban dinamis dan temperatur operasional boiler.

Beberapa material yang umum digunakan antara lain:

• Carbon Steel Forging
• Alloy Steel
• Heat Treated Steel
• Medium Carbon Steel dengan proses Hardening

Selain itu, setiap jenis material menawarkan karakteristik mekanis yang berbeda. Carbon Steel Forging banyak digunakan karena memiliki kekuatan yang baik, sedangkan Alloy Steel memberikan ketahanan yang lebih tinggi terhadap beban berat dan kelelahan material (fatigue).

Oleh karena itu, pemilihan material rantai harus disesuaikan dengan kapasitas boiler, jenis bahan bakar, temperatur operasi, dan beban kerja. Dengan spesifikasi yang tepat, rantai akan lebih tahan terhadap keausan, benturan, serta gaya tarik yang tinggi sehingga umur pakainya menjadi lebih panjang.

Cara Pemasangan

Pemasangan rantai harus memperhatikan:

• Alignment sprocket.
• Tegangan rantai.
• Posisi pin.
• Kelurusan shaft.
• Pelumasan awal.

Kesalahan pemasangan dapat mempercepat keausan serta menyebabkan rantai terlepas saat beroperasi.

Toleransi Keausan

Keausan rantai perlu dipantau secara berkala. Beberapa indikator yang perlu diperiksa meliputi:

• Pertambahan pitch.
• Keausan pin.
• Keausan bush.
• Retak pada link.
• Korosi.

Jika keausan telah melebihi batas rekomendasi pabrikan, rantai sebaiknya segera diganti.

Gear Sprocket

Gear sprocket merupakan roda bergigi yang menggerakkan rantai stoker. Profil gigi harus dibuat dengan tingkat presisi tinggi agar perpindahan tenaga berlangsung halus dan tidak menimbulkan getaran berlebihan.

Fungsi Gear

Gear sprocket berfungsi untuk:

• Mengubah putaran motor menjadi gerakan rantai.
• Menjaga kecepatan chain grate.
• Mengurangi slip.
• Menyalurkan torsi secara efisien.

Jenis Gear

Jenis sprocket yang banyak digunakan meliputi:

• Single Sprocket
• Double Sprocket
• Split Sprocket
• Segment Sprocket
• Heavy Duty Sprocket

Pemilihan jenis bergantung pada desain boiler dan kapasitas operasional.

Perhitungan Pitch

Pitch merupakan jarak antar pin pada rantai dan harus sesuai dengan dimensi sprocket.

Perhitungan pitch mempertimbangkan:

• Jumlah gigi.
• Diameter pitch circle.
• Tipe rantai.
• Beban operasi.
• Kecepatan putaran.

Pitch yang tidak sesuai dapat menyebabkan keausan cepat dan kerusakan pada gigi sprocket.

Material Gear

Gear Sprocket pada sistem Chain Grate Stoker harus menggunakan material yang memiliki kekuatan tarik tinggi, ketahanan terhadap keausan, serta mampu menerima beban torsi secara terus-menerus selama boiler beroperasi.

Beberapa jenis material yang umum digunakan meliputi:

• S45C Steel
• SCM440 Alloy Steel
• Alloy Steel
• Cast Steel
• Forged Steel

Selain itu, setiap material memiliki karakteristik mekanis yang berbeda. S45C Steel banyak digunakan untuk aplikasi standar, sedangkan SCM440 dan Forged Steel lebih sesuai untuk sistem dengan torsi tinggi karena memiliki kekuatan dan ketangguhan yang lebih baik.

Oleh karena itu, pemilihan material gear harus mempertimbangkan kapasitas boiler, kecepatan putaran, beban kerja, serta umur pakai yang diharapkan. Dengan spesifikasi yang tepat, Gear Sprocket dapat bekerja lebih stabil, mengurangi keausan rantai, dan meningkatkan keandalan sistem Chain Grate Stoker.

Heat Treatment Gear

Untuk meningkatkan kekerasan permukaan, gear biasanya melalui proses:

• Induction Hardening
• Carburizing
• Quenching
• Tempering

Heat treatment menghasilkan ketahanan aus yang lebih tinggi tanpa mengurangi kekuatan inti material.

Shaft / As

Shaft atau as merupakan poros utama yang menghubungkan sistem penggerak dengan sprocket. Komponen ini menerima beban puntir sekaligus beban lentur selama boiler beroperasi.

Fungsi Shaft

Fungsi shaft meliputi:

• Menyalurkan torsi.
• Menopang gear sprocket.
• Menjaga keseimbangan putaran.
• Mengurangi getaran sistem.

Diameter Shaft

Penentuan diameter shaft mempertimbangkan beberapa faktor, seperti:

• Besar torsi.
• Beban radial.
• Beban aksial.
• Panjang shaft.
• Faktor keamanan.

Diameter yang terlalu kecil dapat menyebabkan shaft melengkung atau patah akibat beban berlebih.

Bearing Support

Bearing support berfungsi menopang shaft agar tetap sejajar selama berputar. Pemilihan bearing harus memperhatikan kapasitas beban, temperatur operasi, kecepatan putaran, dan sistem pelumasan sehingga umur pakai komponen menjadi lebih panjang.Pin merupakan penghubung antarlink pada rantai stoker. Komponen ini menjadi titik putar yang menerima beban gesek dan tarik secara terus-menerus. Pin umumnya dibuat dari baja paduan yang telah melalui proses heat treatment untuk meningkatkan kekerasan permukaan sekaligus mempertahankan ketangguhan inti material.

Bush

Bush atau bushing dipasang pada lubang link sebagai bantalan gesek antara pin dan rantai. Komponen ini berfungsi mengurangi keausan, menjaga kelurusan pergerakan rantai, serta memperpanjang umur pin. Pemeriksaan keausan bush secara berkala penting dilakukan agar pitch rantai tetap sesuai spesifikasi.

Roller

Roller merupakan komponen yang membantu rantai bergerak lebih halus dengan mengurangi gesekan terhadap jalur lintasan pada sistem Chain Grate Stoker. Pergerakan yang stabil akan mendukung distribusi bahan bakar menuju ruang bakar secara lebih konsisten.

Spacer

Spacer berfungsi menjaga jarak antar komponen agar tetap sesuai desain. Selain mempertahankan alignment sistem, spacer juga membantu mendistribusikan beban secara merata sehingga mengurangi tekanan berlebih pada pin dan bush.

Side Link

Side Link merupakan pelat samping rantai yang menghubungkan pin, bush, dan roller menjadi satu kesatuan. Komponen ini menerima beban tarik utama sehingga harus memiliki kekuatan tinggi, ketahanan terhadap kelelahan material, dan dimensi yang presisi.

End Link

End Link digunakan sebagai penghubung ujung rantai sehingga membentuk rangkaian tertutup. Pemasangan end link harus dilakukan dengan benar agar tidak mudah terlepas selama sistem stoker beroperasi pada beban tinggi.

Bearing Housing

Bearing Housing adalah rumah bearing yang menopang poros penggerak. Komponen ini menjaga posisi bearing tetap stabil, melindungi dari debu dan kontaminan, serta memudahkan proses pelumasan dan penggantian bearing saat perawatan.

Drive Wheel

Drive Wheel merupakan roda penggerak utama yang menerima tenaga dari motor melalui gearbox. Komponen ini menggerakkan gear sprocket sehingga seluruh sistem chain grate dapat beroperasi dengan kecepatan yang telah diatur. Kondisi permukaan dan keseimbangan drive wheel perlu diperiksa secara berkala untuk mencegah getaran berlebih.

Idler Wheel

Idler Wheel berfungsi sebagai roda penuntun yang menjaga jalur pergerakan rantai tetap lurus dan stabil. Komponen ini membantu mempertahankan tegangan rantai sehingga distribusi beban menjadi lebih merata dan risiko derailment dapat diminimalkan.

Return Roller

Return Roller menopang bagian bawah rantai saat kembali menuju sisi penggerak. Dengan adanya return roller, gesekan antara rantai dan rangka boiler dapat dikurangi sehingga umur pakai rantai lebih panjang, pergerakan lebih stabil, dan kebutuhan perawatan menjadi lebih rendah. Pemeriksaan rutin terhadap kondisi roller, bearing, dan sistem pelumas sangat dianjurkan untuk menjaga kinerja optimal chain grate stoker.

Cara Kerja Chain Grate Stoker

Chain grate stoker merupakan sistem pembakaran mekanis yang dirancang untuk memasok bahan bakar padat secara kontinu ke dalam ruang bakar boiler. Berbeda dengan pembakaran manual, sistem ini menggunakan rangkaian rantai (chain grate) yang bergerak perlahan sehingga bahan bakar mengalami proses pembakaran secara bertahap mulai dari pengumpanan, pengeringan, pembakaran utama, hingga menjadi abu.

Kecepatan pergerakan chain grate dapat diatur sesuai jenis bahan bakar, kapasitas boiler, dan kebutuhan produksi uap. Semakin tepat pengaturan kecepatan grate, suplai udara, serta distribusi bahan bakar, semakin tinggi pula efisiensi pembakaran dan semakin rendah konsumsi bahan bakar.

Pada boiler biomassa maupun boiler batubara, sistem chain grate stoker terdiri dari beberapa tahapan kerja yang saling terintegrasi.

Hopper

Hopper merupakan tempat penyimpanan sementara bahan bakar sebelum masuk ke sistem pengumpanan (feeding system). Kapasitas hopper disesuaikan dengan ukuran boiler sehingga mampu menyediakan pasokan bahan bakar secara kontinu selama proses operasi.

Desain hopper harus memungkinkan aliran bahan bakar berjalan lancar tanpa terjadi penyumbatan (bridging) atau penggumpalan. Pada beberapa aplikasi, hopper dilengkapi vibrator atau agitator untuk membantu material seperti sekam padi, serbuk kayu, atau cangkang sawit tetap mengalir menuju feeder.

Selain sebagai tempat penampungan, hopper juga berfungsi menjaga kontinuitas operasi boiler agar proses pembakaran tidak terganggu akibat keterlambatan suplai bahan bakar.

Coal Feeder

Coal feeder merupakan alat yang mengatur jumlah batubara yang masuk ke atas chain grate. Sistem ini bekerja secara otomatis sehingga laju pengumpanan dapat disesuaikan dengan kapasitas pembakaran yang dibutuhkan.

Distribusi batubara yang merata sangat penting untuk menghasilkan pembakaran yang stabil. Apabila batubara menumpuk pada satu sisi grate, temperatur ruang bakar menjadi tidak seragam sehingga efisiensi boiler menurun dan risiko kerusakan grate meningkat.

Coal feeder modern biasanya menggunakan sistem pengaturan kecepatan (variable speed drive) sehingga operator dapat menyesuaikan laju pengumpanan sesuai beban boiler.

Biomass Feeder

Pada boiler biomassa, fungsi coal feeder digantikan oleh biomass feeder yang dirancang khusus untuk menangani karakteristik bahan bakar seperti wood pellet, serbuk kayu, cangkang sawit, sekam padi, tongkol jagung, maupun limbah pertanian lainnya.

Karena biomassa memiliki massa jenis yang lebih rendah dibanding batubara, feeder harus mampu menjaga distribusi bahan bakar tetap merata agar tidak terjadi penumpukan maupun ruang kosong pada permukaan grate.

Beberapa biomass feeder juga dilengkapi sistem anti-backfire untuk mencegah api merambat kembali ke saluran pengumpanan.

Chain Movement

Pergerakan chain grate merupakan inti dari sistem stoker. Chain digerakkan oleh motor listrik melalui gearbox, shaft, serta gear sprocket sehingga membentuk gerakan berjalan yang konstan.

Kecepatan chain biasanya berkisar antara beberapa sentimeter hingga puluhan sentimeter per menit, tergantung jenis bahan bakar dan kapasitas boiler.

Jika chain bergerak terlalu cepat, bahan bakar belum sempat terbakar sempurna sehingga masih banyak karbon yang terbawa bersama abu. Sebaliknya, apabila chain terlalu lambat, pembakaran menjadi berlebihan pada satu titik sehingga mempercepat kerusakan grate.

Oleh karena itu, pengaturan kecepatan chain menjadi salah satu parameter penting dalam optimasi efisiensi boiler.

Ignition Zone

Ignition zone merupakan area awal tempat bahan bakar mulai terbakar setelah masuk ke ruang bakar. Pada zona ini terjadi proses penyalaan awal akibat radiasi panas dari ruang bakar maupun burner pendukung saat start-up.

Temperatur pada ignition zone harus cukup tinggi agar pembakaran dapat berlangsung secara stabil. Penyalaan yang baik akan menghasilkan lapisan bara yang merata sehingga proses pembakaran berikutnya berjalan lebih efisien.

Operator biasanya memantau ketebalan lapisan bahan bakar pada zona ini untuk memastikan penyalaan berlangsung optimal.

Drying Zone

Sebelum mengalami pembakaran sempurna, bahan bakar terlebih dahulu melewati drying zone. Pada tahap ini kandungan air di dalam bahan bakar diuapkan menggunakan panas dari ruang bakar.

Proses pengeringan sangat penting terutama pada biomassa yang memiliki kadar air relatif tinggi. Semakin rendah kadar air, semakin tinggi nilai kalor efektif yang dapat dimanfaatkan selama pembakaran.

Apabila bahan bakar masih mengandung kelembapan tinggi, sebagian energi panas akan digunakan untuk menguapkan air sehingga efisiensi boiler menurun.

Combustion Zone

Combustion zone merupakan area utama tempat terjadinya pembakaran intensif. Pada zona ini karbon dan senyawa volatil dalam bahan bakar bereaksi dengan oksigen sehingga menghasilkan energi panas dalam jumlah besar.

Distribusi udara primer yang merata sangat menentukan kualitas pembakaran pada zona ini. Temperatur harus dijaga agar cukup tinggi untuk menghasilkan pembakaran sempurna sekaligus meminimalkan pembentukan karbon yang belum terbakar.

Pembakaran yang optimal akan meningkatkan efisiensi boiler, mengurangi emisi, serta menekan konsumsi bahan bakar.

Burn Out Zone

Setelah melewati combustion zone, bahan bakar memasuki burn out zone. Pada area ini sisa karbon dibakar hingga mendekati habis sehingga yang tersisa hanya abu pembakaran.

Burn out zone memiliki peran penting dalam meningkatkan efisiensi karena memastikan kandungan karbon pada abu tetap rendah. Jika zona ini terlalu pendek atau kecepatan chain terlalu tinggi, masih banyak bahan bakar yang belum terbakar sempurna sehingga meningkatkan kehilangan energi.

Pengaturan suplai udara dan kecepatan grate menjadi faktor utama dalam keberhasilan proses burn out.

Ash Discharge

Abu hasil pembakaran akan terbawa hingga ujung chain grate dan kemudian jatuh ke sistem pembuangan abu (ash discharge).

Sistem ini dapat berupa ash hopper, screw conveyor, maupun submerged scraper conveyor tergantung desain boiler.

Pembuangan abu secara kontinu mencegah penumpukan yang dapat menghambat pergerakan chain maupun mengganggu suplai udara dari bawah grate. Selain itu, pengelolaan abu yang baik juga membantu menjaga kebersihan area boiler dan mempermudah proses pemanfaatan kembali abu sebagai material pendukung pada sektor konstruksi atau pertanian, sesuai karakteristiknya.

Primary Air

Primary air merupakan udara pembakaran yang dialirkan dari bawah chain grate melalui lubang-lubang grate.

Udara primer memiliki beberapa fungsi penting, antara lain:

• Menyuplai oksigen untuk proses pembakaran.
• Membantu proses pengeringan bahan bakar.
• Menjaga temperatur pembakaran tetap stabil.
• Mengurangi pembentukan karbon yang tidak terbakar.

Jumlah primary air harus diatur sesuai karakteristik bahan bakar. Kekurangan udara menyebabkan pembakaran tidak sempurna, sedangkan udara berlebih dapat menurunkan temperatur ruang bakar dan mengurangi efisiensi.

Secondary Air

Secondary air disuplai dari bagian atas ruang bakar untuk menyempurnakan pembakaran gas volatil yang dihasilkan selama proses pembakaran.

Pada boiler biomassa, secondary air memiliki peran yang sangat penting karena kandungan volatile matter pada biomassa relatif tinggi. Udara sekunder membantu membakar gas-gas tersebut sehingga menghasilkan nyala api yang lebih stabil, meningkatkan efisiensi panas, dan mengurangi emisi asap maupun karbon monoksida (CO).

Distribusi secondary air yang tepat juga membantu menekan pembentukan jelaga (soot) pada permukaan perpindahan panas boiler.

FD Fan

Forced Draft Fan (FD Fan) merupakan kipas yang memasok udara pembakaran ke dalam boiler melalui air duct menuju ruang under grate maupun saluran secondary air.

FD Fan menghasilkan tekanan positif sehingga udara dapat mengalir secara merata ke seluruh area pembakaran. Kapasitas udara yang dihasilkan harus disesuaikan dengan kebutuhan boiler agar rasio udara dan bahan bakar tetap seimbang.

Pada sistem modern, FD Fan sering dikendalikan menggunakan Variable Frequency Drive (VFD) sehingga debit udara dapat diatur secara otomatis mengikuti perubahan beban boiler. Pengaturan ini membantu meningkatkan efisiensi energi sekaligus menjaga kestabilan proses pembakaran.

ID Fan

Induced Draft Fan (ID Fan) berfungsi menghisap gas hasil pembakaran dari furnace menuju sistem penangkap debu, seperti multicyclone, bag filter, atau electrostatic precipitator, sebelum akhirnya dilepaskan melalui cerobong.

Selain membuang gas buang, ID Fan juga menjaga tekanan negatif di dalam furnace sehingga api tetap stabil dan tidak keluar melalui pintu inspeksi atau celah boiler. Keseimbangan antara kapasitas FD Fan dan ID Fan menjadi faktor penting dalam menjaga draft pembakaran yang optimal.

Pengoperasian kedua fan secara terkoordinasi akan menghasilkan aliran udara yang stabil, pembakaran lebih sempurna, emisi yang lebih rendah, serta efisiensi boiler yang lebih tinggi. Oleh karena itu, pemeriksaan rutin terhadap impeller, bearing, motor, dan sistem kontrol kedua fan sangat diperlukan untuk memastikan keandalan sistem chain grate stoker dalam jangka panjang.

Material Chain Grate

Material merupakan salah satu faktor terpenting yang menentukan kualitas dan umur pakai chain grate stoker pada sistem boiler. Komponen chain grate bekerja pada kondisi operasional yang berat, mulai dari temperatur tinggi, perubahan suhu secara terus-menerus (thermal cycling), beban mekanis akibat material bakar, hingga gesekan yang terjadi selama proses pembakaran. Oleh karena itu, pemilihan material harus disesuaikan dengan jenis boiler, kapasitas operasi, karakteristik bahan bakar, serta lingkungan kerja.

Material yang tepat mampu meningkatkan ketahanan terhadap keausan (wear resistance), deformasi akibat panas (heat distortion), korosi, dan retak termal (thermal cracking). Selain itu, penggunaan material berkualitas juga dapat mengurangi frekuensi penggantian komponen, menekan biaya perawatan, dan menjaga efisiensi pembakaran dalam jangka panjang.

Berikut beberapa material yang paling umum digunakan dalam pembuatan chain grate untuk boiler biomassa maupun boiler batubara.

Cast Iron

Cast Iron atau besi cor merupakan material yang paling banyak digunakan pada chain grate karena memiliki keseimbangan antara kekuatan mekanis, ketahanan panas, dan biaya produksi yang relatif ekonomis.

Material ini diproduksi melalui proses pengecoran sehingga dapat dibentuk menjadi berbagai desain grate sesuai spesifikasi boiler. Cast iron juga memiliki kemampuan meredam getaran yang baik sehingga membantu mengurangi beban kejut selama operasi.

Pada aplikasi boiler dengan temperatur kerja normal, cast iron mampu memberikan performa yang andal. Namun, material ini memiliki sifat yang relatif getas sehingga lebih rentan mengalami retak apabila terkena benturan keras atau perubahan temperatur yang sangat ekstrem. Oleh karena itu, kualitas proses pengecoran dan kontrol komposisi kimia menjadi faktor penting untuk menghasilkan chain grate yang tahan lama.

Ductile Iron

Ductile Iron atau nodular cast iron merupakan pengembangan dari cast iron dengan penambahan unsur magnesium sehingga struktur grafit berubah menjadi berbentuk bulat (nodular). Perubahan struktur mikro ini memberikan peningkatan yang signifikan terhadap kekuatan tarik, ketangguhan, dan ketahanan terhadap benturan.

Dibandingkan cast iron konvensional, ductile iron memiliki fleksibilitas yang lebih baik sehingga mampu mengurangi risiko retak akibat beban kejut maupun ekspansi termal. Material ini juga memiliki ketahanan aus yang baik dan banyak digunakan pada boiler yang beroperasi secara kontinu dengan beban menengah hingga tinggi.

Karena kombinasi antara kekuatan, kemudahan pengecoran, dan biaya yang masih kompetitif, ductile iron menjadi salah satu pilihan populer untuk berbagai komponen chain grate stoker.

High Chrome

High Chrome Cast Iron merupakan material dengan kandungan kromium tinggi yang dirancang untuk memberikan ketahanan aus dan ketahanan korosi yang sangat baik. Kandungan kromium membentuk lapisan karbida keras pada struktur material sehingga permukaan chain grate lebih tahan terhadap abrasi akibat gesekan bahan bakar dan abu.

Material ini sangat sesuai digunakan pada boiler yang membakar batubara dengan kandungan abu tinggi atau biomassa yang menghasilkan partikel abrasif. Selain tahan aus, high chrome juga memiliki ketahanan yang lebih baik terhadap oksidasi pada temperatur tinggi dibandingkan besi cor biasa.

Meskipun memiliki performa yang sangat baik terhadap abrasi, material ini cenderung lebih keras dan kurang ulet dibandingkan ductile iron. Oleh sebab itu, desain komponen dan proses pengecoran harus dilakukan secara presisi untuk meminimalkan risiko retak akibat beban kejut.

Alloy Steel

Alloy Steel merupakan baja paduan yang mengandung unsur tambahan seperti kromium, molibdenum, nikel, mangan, atau vanadium untuk meningkatkan sifat mekanis dan ketahanan terhadap temperatur tinggi.

Pada aplikasi chain grate, alloy steel menawarkan kombinasi yang sangat baik antara kekuatan tarik, ketangguhan, dan ketahanan terhadap kelelahan material (fatigue). Material ini mampu menerima beban mekanis yang lebih besar dibandingkan besi cor sehingga sering digunakan pada boiler berkapasitas besar atau sistem pembakaran dengan beban operasi tinggi.

Selain itu, alloy steel dapat diproses melalui berbagai metode heat treatment seperti quenching, tempering, atau normalizing untuk memperoleh karakteristik kekerasan dan ketangguhan yang sesuai dengan kebutuhan aplikasi. Dengan perawatan yang tepat, chain grate berbahan alloy steel dapat memberikan umur pakai yang panjang meskipun digunakan dalam kondisi kerja yang berat.

Heat Resistant Steel

Heat Resistant Steel merupakan baja paduan yang dirancang khusus untuk mempertahankan kekuatan mekanis pada temperatur tinggi. Material ini memiliki ketahanan yang sangat baik terhadap oksidasi, deformasi akibat panas (creep), serta retak termal yang sering terjadi pada sistem boiler dengan siklus operasi berulang.

Chain grate berbahan heat resistant steel banyak digunakan pada boiler industri yang beroperasi secara kontinu, seperti pembangkit listrik, pabrik kelapa sawit, industri tekstil, pabrik kertas, hingga fasilitas pengolahan biomassa. Kemampuannya mempertahankan dimensi dan kekuatan pada suhu tinggi membantu menjaga kestabilan sistem pembakaran serta mengurangi risiko kerusakan dini.

Walaupun biaya produksinya lebih tinggi dibandingkan material konvensional, investasi pada heat resistant steel sering kali memberikan keuntungan jangka panjang melalui pengurangan downtime, biaya penggantian komponen, dan kebutuhan perawatan.

Stainless Steel

Stainless Steel digunakan pada aplikasi chain grate yang membutuhkan ketahanan korosi tinggi selain ketahanan terhadap temperatur. Material ini mengandung kromium minimal 10,5% yang membentuk lapisan pasif alami sehingga mampu melindungi permukaan dari oksidasi dan serangan zat kimia.

Dalam industri tertentu, seperti makanan dan minuman, farmasi, atau pengolahan limbah, stainless steel dipilih karena mampu bekerja pada lingkungan yang lembap atau mengandung senyawa korosif. Beberapa jenis stainless steel tahan panas, seperti SS309, SS310, dan SS316, juga memiliki performa yang baik pada temperatur tinggi sehingga dapat digunakan pada komponen tertentu dalam sistem chain grate stoker.

Meskipun harga stainless steel relatif lebih tinggi dibandingkan material lain, ketahanannya terhadap korosi dan umur pakai yang panjang menjadikannya pilihan yang ekonomis untuk aplikasi khusus dengan kondisi operasional yang menuntut keandalan tinggi.

Spesifikasi Teknis

Spesifikasi teknis merupakan acuan utama dalam menentukan kesesuaian Chain Grate Stoker Spare Part dengan sistem boiler yang digunakan. Setiap komponen, mulai dari chain grate, rantai Y, gear sprocket, hingga shaft, harus diproduksi berdasarkan gambar teknik (engineering drawing) atau standar pabrikan agar mampu bekerja secara optimal pada temperatur tinggi dan beban mekanis yang berat.

Dalam praktiknya, spesifikasi dapat berbeda untuk setiap produsen boiler. Oleh karena itu, proses pengukuran ulang (reverse engineering) maupun verifikasi dimensi sering dilakukan sebelum proses manufaktur untuk memastikan kompatibilitas dengan unit yang telah beroperasi.

Pitch Chain

Pitch chain merupakan jarak antara pusat pin yang satu dengan pin berikutnya pada rantai stoker. Dimensi ini menjadi parameter paling penting karena harus sesuai dengan profil gear sprocket agar putaran berlangsung halus tanpa slip maupun loncatan rantai.

>Pitch yang umum digunakan berkisar antara 100 mm hingga 250 mm, tergantung kapasitas boiler dan desain chain grate. Semakin besar kapasitas boiler, umumnya semakin besar pula pitch rantai yang digunakan untuk menahan beban operasional.

Kesalahan pitch beberapa milimeter saja dapat menyebabkan keausan gigi sprocket lebih cepat, getaran berlebih, bahkan kegagalan sistem penggerak.

Thickness

Ketebalan (thickness) chain grate maupun side link dirancang untuk menahan beban bahan bakar dan temperatur pembakaran. Ketebalan yang terlalu tipis akan mempercepat deformasi akibat panas, sedangkan ketebalan berlebihan dapat meningkatkan bobot sistem dan kebutuhan daya penggerak.

Pada umumnya ketebalan komponen berada pada kisaran 8–30 mm, tergantung jenis material, kapasitas boiler, dan desain konstruksi. Material dengan kekuatan tinggi memungkinkan penggunaan ketebalan yang lebih efisien tanpa mengurangi faktor keamanan.

Width

Lebar chain grate menentukan luas permukaan pembakaran dan kapasitas distribusi bahan bakar. Dimensi ini disesuaikan dengan ukuran furnace sehingga aliran udara primer dapat tersebar secara merata ke seluruh permukaan grate.

Lebar sistem chain grate dapat berkisar antara 500 mm hingga lebih dari 3.500 mm, tergantung kapasitas boiler. Untuk boiler industri berkapasitas besar, grate biasanya disusun dalam beberapa jalur (multi-row) guna meningkatkan stabilitas pembakaran.

Hardness

Hardness atau tingkat kekerasan merupakan salah satu parameter penting dalam menentukan ketahanan material terhadap keausan akibat gesekan dengan bahan bakar, abu pembakaran, serta beban mekanis pada sistem Chain Grate Stoker. Semakin tinggi nilai kekerasan, semakin baik kemampuan komponen dalam menahan abrasi selama boiler beroperasi.

Pengujian kekerasan umumnya dilakukan menggunakan metode Brinell (HB) atau Rockwell (HRC), tergantung jenis material dan standar pengujian yang digunakan.

Sebagai acuan umum, kisaran hardness beberapa material adalah sebagai berikut:

• Cast Iron : 180–260 HB
• Ductile Iron : 170–300 HB
• Alloy Steel (Heat Treated) : 28–45 HRC
• High Chrome Cast Iron : 50–60 HRC

Selain itu, tingkat kekerasan harus disesuaikan dengan karakteristik aplikasi. Material yang terlalu keras memang memiliki ketahanan aus yang tinggi, namun dapat menjadi lebih getas apabila menerima beban kejut secara berulang.

Oleh karena itu, pemilihan hardness perlu mempertimbangkan keseimbangan antara ketahanan aus, ketangguhan material (toughness), temperatur operasi, serta kapasitas boiler agar umur pakai komponen menjadi lebih panjang dan risiko retak dapat diminimalkan.

Tensile Strength

Tensile Strength atau kekuatan tarik merupakan kemampuan material menahan gaya tarik tanpa mengalami patah. Parameter ini sangat penting terutama untuk rantai, pin, side link, end link, dan shaft yang menerima beban dinamis selama operasi.

Sebagai gambaran umum, kekuatan tarik material dapat berada pada rentang:

• Gray Cast Iron: 150–300 MPa
• Ductile Iron: 400–700 MPa
• Alloy Steel: 700–1.100 MPa
• Forged Steel: >900 MPa

Material dengan tensile strength yang memadai membantu mengurangi risiko deformasi maupun kegagalan komponen akibat beban berulang.

Operating Temperature

Chain grate bekerja pada lingkungan bersuhu tinggi sehingga material harus mampu mempertahankan sifat mekanisnya selama operasi. Temperatur kerja dipengaruhi oleh jenis bahan bakar, suplai udara, serta desain furnace.

Secara umum, temperatur operasi pada area chain grate berkisar antara 300°C hingga 900°C, sedangkan temperatur gas pembakaran di ruang bakar dapat mencapai lebih dari 1.000°C. Oleh karena itu, material heat resistant dan alloy steel sering dipilih untuk aplikasi dengan beban termal tinggi.

Maximum Load

Maximum load merupakan kapasitas beban maksimum yang dapat diterima sistem chain grate tanpa mengalami deformasi permanen atau kegagalan mekanis. Perhitungan kapasitas beban mempertimbangkan berat bahan bakar, panjang grate, kecepatan rantai, torsi penggerak, serta faktor keamanan desain.

Selain beban statis, perancang juga memperhitungkan beban dinamis akibat perubahan kecepatan, benturan material, dan ekspansi termal selama operasi. Penggunaan komponen dengan kapasitas beban yang sesuai membantu meningkatkan keandalan sistem dan memperpanjang umur pakai boiler.

Surface Hardness

Surface hardness adalah tingkat kekerasan pada lapisan permukaan komponen yang diperoleh melalui proses heat treatment seperti induction hardening, carburizing, nitriding, atau hard facing. Permukaan yang lebih keras mampu mengurangi keausan akibat gesekan langsung dengan rantai, sprocket, maupun bahan bakar.

Meskipun demikian, kekerasan permukaan harus tetap diimbangi dengan inti material yang tangguh agar komponen tidak mudah retak akibat beban kejut. Oleh karena itu, proses perlakuan panas harus dilakukan sesuai standar manufaktur dan dikontrol melalui pengujian kekerasan sebelum komponen dipasang pada boiler.

Kapasitas Chain Grate

Dimensi dan spesifikasi chain grate harus disesuaikan dengan kapasitas boiler agar proses pembakaran berlangsung efisien. Semakin besar kapasitas boiler, semakin besar pula ukuran furnace, lebar grate, jumlah rantai, dan kemampuan sistem penggeraknya.

Data berikut merupakan gambaran umum. Spesifikasi aktual dapat berbeda tergantung desain dari masing-masing produsen boiler.

Boiler 1 Ton

Boiler berkapasitas 1 ton/jam umumnya digunakan pada industri kecil seperti pengolahan makanan, laundry industri, dan usaha pengolahan hasil pertanian. Chain grate memiliki dimensi relatif kecil dengan satu jalur rantai, sehingga perawatan lebih sederhana dan biaya operasional lebih rendah.

Boiler 2 Ton

Pada kapasitas 2 ton/jam, chain grate mulai dirancang untuk mendukung operasi yang lebih kontinu. Sistem penggerak dan distribusi udara harus diatur secara presisi agar pembakaran biomassa maupun batubara tetap stabil selama beban produksi berubah.

Boiler 4 Ton

Boiler 4 ton/jam banyak digunakan di industri tekstil, makanan dan minuman, serta pengolahan kayu. Ukuran grate lebih lebar dibanding boiler kecil dan memerlukan material dengan ketahanan aus yang lebih baik karena durasi operasi biasanya lebih panjang.

Boiler 6 Ton

Boiler berkapasitas 6 ton/jam membutuhkan chain grate yang lebih kuat untuk menopang volume bahan bakar yang lebih besar. Penggunaan alloy steel atau ductile iron sering menjadi pilihan untuk meningkatkan umur pakai komponen pada operasi berkelanjutan.

Boiler 8 Ton

Pada kapasitas 8 ton/jam, distribusi bahan bakar dan suplai udara primer menjadi faktor penting. Chain grate harus memiliki kekuatan mekanis yang memadai agar tidak mengalami deformasi akibat beban dan temperatur tinggi.

Boiler 10 Ton

Boiler 10 ton/jam banyak dijumpai pada pabrik kelapa sawit, pabrik gula, dan industri pengolahan biomassa. Sistem chain grate biasanya menggunakan beberapa rangkaian rantai dan sprocket dengan konstruksi heavy duty untuk menjamin keandalan selama operasi 24 jam.

Boiler 15 Ton

Untuk boiler 15 ton/jam, dimensi furnace semakin besar sehingga lebar grate dan jumlah komponen pendukung juga meningkat. Material dengan ketahanan panas dan ketahanan aus yang tinggi menjadi pilihan utama guna mengurangi frekuensi penggantian spare part.

Boiler 20 Ton

Boiler 20 ton/jam umumnya digunakan pada industri besar yang membutuhkan suplai uap secara terus-menerus. Chain grate dirancang agar mampu mendistribusikan bahan bakar secara merata sekaligus mempertahankan kestabilan pembakaran pada berbagai kondisi beban.

Boiler 30 Ton

Pada kapasitas 30 ton/jam, sistem chain grate menggunakan konstruksi yang lebih kompleks dengan shaft berdiameter lebih besar, gear sprocket berkapasitas tinggi, serta bearing heavy duty. Seluruh komponen harus diproduksi dengan toleransi presisi untuk menjaga sinkronisasi pergerakan rantai.

Boiler 40 Ton

Boiler 40 ton/jam banyak digunakan pada pembangkit listrik biomassa, pabrik pulp dan kertas, serta industri kimia. Chain grate harus mampu bekerja pada beban tinggi dengan temperatur operasional yang stabil dalam waktu lama. Pemilihan material heat resistant dan proses heat treatment menjadi aspek yang sangat penting.

Boiler 50 Ton

Pada kapasitas 50 ton/jam, sistem chain grate dirancang untuk mendukung pembakaran dalam skala besar dengan konsumsi bahan bakar yang tinggi. Komponen seperti sprocket, shaft, dan rantai harus memiliki kekuatan tarik yang besar serta ketahanan terhadap kelelahan material agar tetap andal selama operasi berkelanjutan.

Boiler 75 Ton

Boiler 75 ton/jam termasuk kategori industri berat yang umumnya digunakan pada pembangkit energi dan fasilitas manufaktur berskala besar. Sistem chain grate memerlukan rekayasa yang presisi, mulai dari pemilihan material, dimensi komponen, hingga keseimbangan sistem penggerak untuk menjamin efisiensi dan keselamatan operasi.

Boiler 100 Ton

Boiler 100 ton/jam merupakan aplikasi berkapasitas sangat besar yang memerlukan chain grate heavy duty dengan material berkualitas tinggi, seperti alloy steel atau heat resistant steel. Seluruh komponen harus dirancang berdasarkan perhitungan teknik yang mempertimbangkan beban mekanis, ekspansi termal, serta umur lelah (fatigue life). Pemeriksaan berkala, pelumasan yang tepat, dan penggantian komponen sesuai jadwal menjadi kunci untuk menjaga keandalan sistem dalam jangka panjang.

Perhitungan Engineering

Perancangan sistem Chain Grate Stoker memerlukan perhitungan engineering untuk memastikan seluruh komponen bekerja secara aman, efisien, dan memiliki umur pakai yang panjang. Parameter seperti kecepatan chain, putaran gear, torsi shaft, daya motor, diameter pitch circle, hingga beban bearing saling berkaitan dan memengaruhi performa boiler secara keseluruhan.

Selain mempertimbangkan kapasitas boiler, seorang engineer juga harus memperhatikan jenis bahan bakar, berat material di atas grate, temperatur operasi, efisiensi transmisi, serta faktor keamanan (Safety Factor). Perhitungan berikut merupakan dasar yang umum digunakan dalam desain maupun evaluasi sistem chain grate stoker.

Menghitung Kecepatan Chain

Kecepatan chain menentukan lama waktu bahan bakar berada di atas grate (residence time). Kecepatan yang terlalu tinggi menyebabkan bahan bakar belum terbakar sempurna, sedangkan kecepatan yang terlalu rendah dapat menurunkan kapasitas boiler dan meningkatkan risiko overheating pada grate.

Rumus:

V = (π × D × N) ÷ 60

Keterangan:

• V = Kecepatan chain (m/s)
• D = Diameter sprocket (m)
• N = Putaran sprocket (RPM)

Apabila menggunakan diameter pitch circle, gunakan nilai Pitch Circle Diameter (PCD) sebagai diameter efektif sprocket.

Menghitung RPM Gear

Putaran gear dipengaruhi oleh jumlah gigi pada gear penggerak (driver) dan gear yang digerakkan (driven).

Rumus:

N₂ = N₁ × (Z₁ ÷ Z₂)

Keterangan:

• N₁ = RPM gear penggerak
• N₂ = RPM gear yang digerakkan
• Z₁ = Jumlah gigi gear penggerak
• Z₂ = Jumlah gigi gear yang digerakkan

Persamaan ini digunakan untuk menentukan kecepatan akhir rantai sesuai kebutuhan proses pembakaran.

Menghitung Torsi Shaft

Shaft harus mampu mentransmisikan daya dari motor menuju gear sprocket tanpa mengalami deformasi atau patah.

Rumus:

T = (9550 × P) ÷ N

Keterangan:

• T = Torsi (Nm)
• P = Daya motor (kW)
• N = Putaran shaft (RPM)

Nilai torsi menjadi dasar dalam menentukan diameter shaft, jenis material, dan faktor keamanan.

Menghitung Power Motor

Motor penggerak harus memiliki daya yang cukup untuk mengatasi beban chain, bahan bakar, dan rugi-rugi mekanis.

Rumus:

P = (T × N) ÷ 9550

Keterangan:

• P = Daya motor (kW)
• T = Torsi (Nm)
• N = RPM

Dalam praktik, hasil perhitungan biasanya ditambah cadangan daya (service factor) sekitar 15–30% sesuai karakteristik beban.

Menghitung Pitch Circle Diameter

Pitch Circle Diameter (PCD) merupakan diameter lingkaran tempat pusat pin rantai bersinggungan dengan sprocket.

Rumus:

PCD = P ÷ sin(180° ÷ Z)

Keterangan:

• PCD = Pitch Circle Diameter (mm)
• P = Pitch rantai (mm)
• Z = Jumlah gigi sprocket

PCD yang tepat menghasilkan kontak yang baik antara rantai dan sprocket sehingga keausan dapat diminimalkan.

Menghitung Gear Ratio

Gear ratio menentukan hubungan putaran antara motor dan chain grate.

Rumus:

Gear Ratio = Z₂ ÷ Z₁

atau

Gear Ratio = N₁ ÷ N₂

Semakin besar gear ratio, semakin rendah putaran output namun semakin besar torsi yang dihasilkan. Pemilihan rasio harus disesuaikan dengan kebutuhan pembakaran dan kapasitas boiler.

Menghitung Bearing Load

Bearing menopang shaft dan menerima beban radial maupun aksial selama sistem beroperasi.

Untuk beban ekuivalen dinamis digunakan rumus dasar:

P = XFr + YFa

Keterangan:

• P = Beban ekuivalen (N)
• Fr = Beban radial
• Fa = Beban aksial
• X dan Y = Faktor bearing sesuai katalog pabrikan

Perhitungan ini menjadi dasar dalam pemilihan tipe bearing, kapasitas dinamis, serta estimasi umur pakai bearing.

Menghitung Thermal Expansion

Komponen chain grate akan memuai akibat temperatur tinggi. Pemuaian harus diperhitungkan agar tidak menyebabkan misalignment maupun tegangan berlebih.

Rumus:

ΔL = α × L × ΔT

Keterangan:

• ΔL = Pertambahan panjang (mm atau m)
• α = Koefisien muai panjang material
• L = Panjang awal
• ΔT = Perubahan temperatur

Sebagai contoh, baja karbon memiliki koefisien muai sekitar 11–13 × 10⁻⁶/°C.

Menghitung Wear Rate

Wear rate digunakan untuk memperkirakan laju keausan pada chain, sprocket, pin, dan bush.

Salah satu pendekatan yang umum digunakan adalah Persamaan Archard:

W = (K × F × S) ÷ H

Keterangan:

• W = Volume keausan
• K = Koefisien keausan
• F = Beban normal (N)
• S = Jarak gesek
• H = Kekerasan material

Nilai wear rate membantu menentukan interval inspeksi, pelumasan, dan jadwal penggantian komponen.

Contoh Perhitungan Boiler 10 Ton

Sebagai ilustrasi, sebuah boiler kapasitas 10 ton/jam menggunakan data berikut:

• Diameter sprocket = 600 mm (0,6 m)
• Putaran sprocket = 4 RPM
• Motor = 5,5 kW
• Pitch rantai = 152,4 mm (6 inci)
• Jumlah gigi sprocket = 12

1. Kecepatan Chain

V = (π × 0,6 × 4) ÷ 60

V = 0,126 m/s

Kecepatan tersebut setara dengan sekitar 7,5 meter/menit, yang masih berada dalam kisaran umum untuk boiler biomassa dan batubara berkapasitas menengah.

2. Torsi Shaft

T = (9550 × 5,5) ÷ 4

T = 13.131 Nm

Nilai torsi ini menunjukkan bahwa shaft, sprocket, key, dan coupling harus dirancang untuk menerima beban puntir yang tinggi dengan faktor keamanan yang memadai.

3. Pitch Circle Diameter

 = 152,4 ÷ sin(180° ÷ 12)

= 152,4 ÷ sin(15°)

PCD ≈ 589 mm

Diameter pitch ini menjadi acuan dalam proses manufaktur gear sprocket agar sesuai dengan pitch rantai.

Contoh Perhitungan Boiler 20 Ton

Untuk boiler kapasitas 20 ton/jam, diasumsikan spesifikasi sebagai berikut:

• Diameter sprocket = 800 mm (0,8 m)
• Putaran sprocket = 5 RPM
• Motor = 11 kW
• Pitch rantai = 203,2 mm (8 inci)
• Jumlah gigi sprocket = 14

1. Kecepatan Chain

V = (π × 0,8 × 5) ÷ 60

V = 0,209 m/s

Kecepatan ini memungkinkan distribusi bahan bakar yang lebih tinggi sehingga sesuai untuk kebutuhan kapasitas boiler yang lebih besar.

2. Torsi Shaft

T = (9550 × 11) ÷ 5

T = 21.010 Nm

Dengan torsi sebesar ini, penggunaan shaft berbahan alloy steel serta bearing heavy duty menjadi pilihan yang umum untuk menjaga keandalan sistem.

3. Pitch Circle Diameter

PCD = 203,2 ÷ sin(180° ÷ 14)

= 203,2 ÷ sin(12,857°)

 ≈ 914 mm

Diameter pitch yang lebih besar memberikan kontak rantai yang lebih stabil serta membantu mendistribusikan beban secara merata pada gear sprocket.

Perlu diingat bahwa contoh perhitungan di atas merupakan ilustrasi menggunakan asumsi data sederhana. Dalam perancangan aktual, engineer juga harus memperhitungkan efisiensi transmisi, berat chain grate, beban bahan bakar, faktor kejut (shock load), faktor layanan (service factor), ekspansi termal, umur lelah material (fatigue life), serta standar desain yang berlaku seperti ASME, ISO, DIN, atau JIS agar sistem chain grate stoker beroperasi dengan aman dan andal.

Penyebab Kerusakan Chain Grate

Sistem chain grate stoker bekerja secara terus-menerus pada lingkungan yang memiliki temperatur tinggi, beban mekanis besar, serta paparan debu dan abu hasil pembakaran. Kondisi tersebut menyebabkan setiap komponen mengalami keausan secara bertahap. Apabila inspeksi dan perawatan tidak dilakukan secara berkala, kerusakan kecil dapat berkembang menjadi kegagalan sistem yang mengakibatkan downtime boiler, penurunan efisiensi pembakaran, hingga meningkatnya biaya operasional.

Penyebab kerusakan chain grate tidak hanya berasal dari kualitas material, tetapi juga dapat dipengaruhi oleh kesalahan pemasangan, ketidaksesuaian spesifikasi, pelumasan yang kurang memadai, misalignment, maupun pengoperasian boiler di luar kapasitas desain. Dengan memahami penyebab kerusakan sejak dini, operator dapat mengambil langkah pencegahan sebelum terjadi kegagalan yang lebih serius.

Chain Putus

Rantai (chain) merupakan komponen yang menerima beban tarik secara terus-menerus selama boiler beroperasi. Seiring waktu, beban dinamis yang berulang dapat menyebabkan kelelahan material (fatigue), terutama pada area pin, bush, dan side link.

Beberapa penyebab umum chain putus meliputi:

• Beban operasi melebihi kapasitas desain.
• Pitch rantai sudah mengalami pemanjangan akibat keausan.
• Pelumasan tidak memadai sehingga gesekan meningkat.
• Korosi yang mengurangi luas penampang material.
• Material berkualitas rendah atau proses heat treatment yang tidak sesuai.
• Benturan akibat benda asing yang masuk ke sistem grate.

Pemeriksaan panjang pitch, kondisi pin, serta retak mikro pada link rantai perlu dilakukan secara berkala agar penggantian dapat dilakukan sebelum rantai mengalami kegagalan total.

Gear Aus

Gear sprocket bekerja dengan kontak berulang terhadap rantai sehingga permukaan gigi akan mengalami keausan secara alami. Apabila dibiarkan, profil gigi berubah sehingga rantai tidak lagi bertumpu secara sempurna pada sprocket.

Faktor yang mempercepat keausan gear antara lain:

• Pitch rantai tidak sesuai dengan sprocket.
• Pelumasan kurang optimal.
• Material gear terlalu lunak.
• Beban kejut yang tinggi.
• Kontaminasi debu dan abu pembakaran.
• Alignment sprocket yang tidak presisi.

Penggunaan material alloy steel dengan proses induction hardening atau carburizing dapat meningkatkan ketahanan aus gear dan memperpanjang umur pakainya.

Shaft Bengkok

Shaft atau poros berfungsi menyalurkan torsi dari sistem penggerak menuju gear sprocket. Beban yang berlebihan atau distribusi beban yang tidak merata dapat menyebabkan shaft mengalami pembengkokan.

Penyebab shaft bengkok meliputi:

• Overload akibat penumpukan bahan bakar.
• Misalignment antara bearing dan sprocket.
• Diameter shaft tidak sesuai perhitungan.
• Benturan saat proses pemasangan.
• Keausan bearing yang menyebabkan poros tidak stabil.

Shaft yang bengkok dapat menimbulkan getaran, meningkatkan keausan bearing, serta menyebabkan rantai berjalan tidak lurus.

Bearing Rusak

Bearing berfungsi menopang shaft agar tetap berputar dengan gesekan minimal. Kerusakan bearing merupakan salah satu penyebab paling sering terjadinya gangguan pada sistem chain grate.

Beberapa faktor penyebabnya adalah:

• Pelumasan tidak mencukupi.
• Kontaminasi debu, abu, atau air.
• Beban radial maupun aksial melebihi kapasitas bearing.
• Pemasangan yang tidak presisi.
• Temperatur operasi terlalu tinggi.
• Umur pakai bearing telah habis.

Gejala awal biasanya berupa suara bising, kenaikan temperatur housing, getaran meningkat, dan putaran shaft yang tidak stabil. Pemeriksaan kondisi grease, seal, dan alignment perlu menjadi bagian dari program preventive maintenance.

Chain Macet

Chain yang macet menyebabkan distribusi bahan bakar terhenti sehingga proses pembakaran menjadi tidak stabil. Dalam kondisi tertentu, chain yang berhenti saat furnace masih bersuhu tinggi dapat mempercepat kerusakan grate akibat paparan panas pada satu titik.

Penyebab chain macet antara lain:

• Abu menumpuk pada jalur rantai.
• Roller atau bush mengalami keausan berat.
• Bearing macet.
• Rantai melintir akibat pemasangan yang kurang tepat.
• Benda asing masuk ke mekanisme penggerak.
• Pelumasan yang tidak memadai.

Pembersihan area bawah grate dan inspeksi rutin terhadap jalur rantai sangat membantu mencegah gangguan ini.

Chain Slip

Chain slip terjadi ketika rantai tidak lagi mencengkeram gigi sprocket secara sempurna sehingga terjadi loncatan (jumping) atau selip selama putaran berlangsung.

Kondisi ini dapat disebabkan oleh:

• Keausan pada gigi sprocket.
• Pitch rantai memanjang.
• Tegangan rantai terlalu longgar.
• Jumlah gigi sprocket mengalami kerusakan.
• Alignment sistem penggerak tidak tepat.

Apabila chain slip terus terjadi, beban kejut pada gear dan rantai akan meningkat sehingga mempercepat kerusakan komponen lainnya.

Pitch Tidak Sama

Pitch merupakan jarak antar pin pada rantai. Seiring penggunaan, keausan pin dan bush dapat menyebabkan pitch bertambah secara tidak merata.

Pitch yang berbeda-beda akan menimbulkan:

• Getaran berlebih.
• Kontak gear yang tidak sempurna.
• Keausan sprocket semakin cepat.
• Rantai mudah meloncat.
• Beban tidak terdistribusi secara merata.

Pengukuran pitch secara berkala menggunakan alat ukur presisi menjadi salah satu metode inspeksi yang efektif untuk menentukan waktu penggantian rantai sebelum kerusakan menyebar ke komponen lain.

Over Heating

Overheating merupakan kondisi ketika temperatur pada chain grate atau komponen penggerak melebihi batas operasional yang direkomendasikan.

Penyebab overheating dapat berupa:

• Distribusi udara pembakaran yang tidak seimbang.
• Penumpukan bahan bakar pada satu area grate.
• Kecepatan chain terlalu lambat.
• Gesekan berlebih akibat pelumasan yang kurang.
• Bearing mengalami kerusakan.
• Sistem pendinginan atau ventilasi tidak bekerja optimal.

Temperatur yang terlalu tinggi dapat menyebabkan deformasi, penurunan kekuatan material, hingga retak termal pada chain grate dan komponen lainnya. Pemantauan temperatur menggunakan sensor atau inspeksi termografi secara berkala dapat membantu mendeteksi masalah lebih dini.

Korosi

Korosi merupakan proses degradasi material akibat reaksi kimia dengan lingkungan. Pada sistem boiler, korosi dapat dipicu oleh kelembapan, kondensasi, kandungan sulfur dalam bahan bakar, maupun gas hasil pembakaran yang bersifat korosif.

Komponen yang sering terdampak antara lain:

• Chain.
• Pin.
• Bush.
• Shaft.
• Bearing housing.
• Gear sprocket.

Untuk mengurangi risiko korosi, penting menggunakan material yang sesuai dengan kondisi operasi, menjaga kebersihan area boiler, menghindari genangan air di sekitar sistem, serta menerapkan pelumasan dan perlindungan permukaan sesuai rekomendasi pabrikan.

Thermal Fatigue

Thermal fatigue atau kelelahan termal terjadi akibat siklus pemanasan dan pendinginan yang berlangsung berulang selama boiler beroperasi. Setiap perubahan temperatur menyebabkan material mengalami pemuaian dan penyusutan. Dalam jangka panjang, siklus ini dapat memicu terbentuknya retak-retak halus yang kemudian berkembang menjadi kerusakan yang lebih besar.

Thermal fatigue lebih sering terjadi pada kondisi berikut:

• Start-stop boiler dengan frekuensi tinggi.
• Perubahan temperatur yang sangat cepat (thermal shock).
• Distribusi panas yang tidak merata.
• Material yang tidak memiliki ketahanan panas memadai.
• Tegangan sisa akibat proses manufaktur atau pengelasan.

Pencegahan thermal fatigue dapat dilakukan dengan memilih material tahan panas yang sesuai, menghindari perubahan temperatur secara ekstrem, menjaga distribusi udara pembakaran tetap merata, serta melakukan inspeksi berkala menggunakan metode non-destructive testing (NDT) seperti dye penetrant atau magnetic particle testing untuk mendeteksi retak dini sebelum berkembang menjadi kegagalan komponen.

Dengan menerapkan program preventive maintenance, inspeksi rutin, pelumasan yang tepat, penggantian komponen sesuai umur pakai, dan penggunaan spare part berkualitas, risiko kerusakan pada sistem chain grate stoker dapat diminimalkan. Langkah-langkah tersebut membantu menjaga efisiensi pembakaran, mengurangi downtime, serta meningkatkan keandalan boiler dalam mendukung operasional industri secara berkelanjutan.

Cara Maintenance

Perawatan (maintenance) merupakan faktor penting untuk menjaga kinerja Chain Grate Stoker agar tetap bekerja secara optimal. Sistem chain grate beroperasi pada temperatur tinggi, menerima beban mekanis yang besar, serta bekerja secara kontinu selama proses produksi. Tanpa program perawatan yang terjadwal, risiko kerusakan komponen seperti chain, gear sprocket, shaft, bearing, dan roller akan meningkat sehingga dapat menyebabkan downtime boiler dan biaya perbaikan yang lebih besar.

Program maintenance yang baik tidak hanya berfokus pada penggantian komponen yang rusak, tetapi juga meliputi inspeksi berkala, pelumasan, pengecekan alignment, pengaturan ketegangan rantai, serta evaluasi kondisi setiap komponen sebelum terjadi kegagalan. Pendekatan preventive maintenance dan predictive maintenance umumnya lebih efektif dibandingkan perbaikan setelah terjadi kerusakan (corrective maintenance), karena dapat meningkatkan keandalan sistem dan memperpanjang umur pakai peralatan.

Daily Inspection

Pemeriksaan harian dilakukan sebelum dan selama boiler beroperasi untuk memastikan seluruh sistem chain grate bekerja dengan normal.

Beberapa item yang perlu diperiksa meliputi:

• Kondisi visual chain grate.
• Pergerakan rantai.
• Suara abnormal pada gear atau bearing.
• Temperatur bearing housing.
• Ketegangan rantai.
• Distribusi bahan bakar di atas grate.
• Kondisi abu hasil pembakaran.
• Kebocoran pelumas.

Operator juga perlu memastikan tidak ada benda asing yang menghambat pergerakan rantai serta memantau indikator pada panel kontrol seperti arus motor, tekanan udara pembakaran, dan kecepatan grate. Pemeriksaan harian yang konsisten membantu mendeteksi gejala awal sebelum berkembang menjadi kerusakan yang lebih serius.

Weekly Inspection

Pemeriksaan mingguan bertujuan mengevaluasi kondisi mekanis yang tidak selalu terlihat pada inspeksi harian.

Pekerjaan yang umumnya dilakukan meliputi:

• Membersihkan area bawah grate dari abu dan kerak.
• Memeriksa keausan gear sprocket.
• Mengukur ketegangan rantai.
• Memeriksa kondisi pin, bush, dan roller.
• Mengecek baut pengikat dan key shaft.
• Memastikan bearing tetap berputar halus.

Selain itu, kondisi pelumasan pada bearing, sprocket, dan komponen bergerak lainnya perlu diperiksa. Bila ditemukan tanda keausan yang tidak normal, komponen sebaiknya dijadwalkan untuk perbaikan atau penggantian sebelum memengaruhi sistem secara keseluruhan.

Monthly Inspection

Inspeksi bulanan dilakukan secara lebih menyeluruh dengan melibatkan pengukuran dimensi dan evaluasi performa sistem.

Beberapa kegiatan yang direkomendasikan meliputi:

• Mengukur pemanjangan pitch rantai.
• Memeriksa kelurusan shaft.
• Mengukur keausan sprocket.
• Mengecek run-out shaft.
• Memeriksa kondisi bearing menggunakan vibration meter.
• Mengukur temperatur menggunakan infrared thermometer atau thermal camera.
• Mengevaluasi konsumsi pelumas.
• Memeriksa kondisi weld dan struktur pendukung.

Data hasil inspeksi sebaiknya dicatat sebagai bagian dari histori perawatan. Tren kenaikan getaran, temperatur, atau keausan dapat digunakan untuk merencanakan tindakan sebelum terjadi kegagalan komponen.

Annual Shutdown

Saat boiler dihentikan untuk annual shutdown, seluruh sistem chain grate dapat diperiksa secara menyeluruh.

Pekerjaan yang umumnya dilakukan meliputi:

• Membongkar chain grate.
• Membersihkan seluruh komponen.
• Mengukur keausan setiap bagian.
• Mengganti bearing yang telah melewati umur pakai.
• Mengganti seal dan gasket yang rusak.
• Memeriksa sprocket, shaft, serta gearbox.
• Melakukan pengecekan alignment secara menyeluruh.
• Menguji kembali sistem setelah pemasangan.

Annual shutdown juga menjadi waktu yang tepat untuk melakukan inspeksi non-destruktif (NDT) pada komponen kritis, seperti shaft, sprocket, dan sambungan las, guna mendeteksi retak atau cacat yang tidak terlihat secara visual.

Alignment

Alignment merupakan proses penyelarasan posisi shaft, gear sprocket, bearing, dan chain agar seluruh sistem bekerja pada satu garis sumbu yang benar.

Misalignment dapat menyebabkan:

• Getaran berlebih.
• Keausan gear lebih cepat.
• Bearing cepat rusak.
• Chain mudah keluar jalur.
• Beban motor meningkat.

Pemeriksaan alignment dapat dilakukan menggunakan straight edge, dial indicator, laser alignment tool, atau metode lain yang sesuai. Penyelarasan yang akurat membantu mengurangi gesekan, meningkatkan efisiensi transmisi tenaga, dan memperpanjang umur pakai komponen.

Lubrication

Pelumasan yang tepat sangat penting untuk mengurangi gesekan antara komponen yang saling bergerak, seperti bearing, pin, bush, roller, dan gear.

Beberapa hal yang perlu diperhatikan dalam pelumasan meliputi:

• Menggunakan jenis grease atau oli sesuai rekomendasi pabrikan.
• Menentukan interval pelumasan berdasarkan jam operasi.
• Menghindari pelumasan berlebihan karena dapat menarik debu dan kotoran.
• Membersihkan titik pelumasan sebelum penambahan grease baru.
• Memantau kondisi pelumas terhadap perubahan warna atau kontaminasi.

Untuk aplikasi dengan temperatur tinggi, gunakan pelumas yang memiliki ketahanan terhadap panas dan oksidasi agar performanya tetap stabil selama operasi.

Penggantian Chain

Rantai harus diganti apabila telah mencapai batas keausan yang ditentukan oleh pabrikan atau menunjukkan gejala kerusakan seperti retak, pemanjangan pitch yang berlebihan, atau deformasi link.

Tahapan umum penggantian meliputi:

• Memastikan boiler dalam kondisi berhenti dan aman.
• Melepaskan tegangan rantai.
• Membuka master link atau sambungan rantai.
• Mengeluarkan rantai lama.
• Memeriksa sprocket sebelum pemasangan rantai baru.
• Memasang rantai sesuai arah putaran.
• Mengatur kembali ketegangan dan alignment.

Setelah penggantian, lakukan uji putaran tanpa beban untuk memastikan rantai bergerak lancar sebelum boiler dioperasikan kembali.

Penggantian Gear

Gear sprocket perlu diganti apabila profil gigi telah mengalami keausan yang signifikan, retak, atau kerusakan akibat benturan.

Langkah-langkah penggantian meliputi:

• Melepaskan rantai dari sprocket.
• Membongkar sprocket lama dari shaft.
• Membersihkan permukaan shaft dan keyway.
• Memasang sprocket baru sesuai posisi dan arah pemasangan.
• Memastikan keselarasan dengan sprocket lainnya.
• Mengencangkan baut atau sistem pengunci sesuai torsi yang direkomendasikan.

Pada banyak kasus, penggantian gear bersamaan dengan rantai lebih disarankan agar keausan kedua komponen tetap seimbang.

Penggantian Shaft

Shaft perlu diganti apabila mengalami pembengkokan, retak, keausan pada area bearing, atau kerusakan pada keyway.

Proses penggantian meliputi:

• Membongkar bearing dan sprocket.
• Mengangkat shaft menggunakan alat bantu angkat yang sesuai.
• Memeriksa kondisi bearing housing dan dudukan shaft.
• Memasang shaft baru sesuai spesifikasi.
• Melakukan alignment ulang.
• Memeriksa putaran shaft sebelum sistem dijalankan.

Selama proses pemasangan, hindari benturan langsung pada shaft karena dapat menyebabkan kerusakan pada permukaan maupun perubahan kelurusan poros.

Setting Tension

Ketegangan rantai (chain tension) harus diatur sesuai spesifikasi agar rantai tidak terlalu kendor maupun terlalu tegang.

Rantai yang terlalu longgar dapat menyebabkan:

• Chain slip.
• Loncatan pada sprocket.
• Getaran meningkat.
• Keausan gear lebih cepat.

Sebaliknya, rantai yang terlalu tegang dapat meningkatkan beban pada shaft, bearing, dan motor penggerak sehingga memperpendek umur pakai komponen.

Pengaturan tension biasanya dilakukan melalui mekanisme tension adjuster atau sistem penggeser bearing housing. Setelah penyetelan selesai, lakukan pemeriksaan kembali terhadap alignment, putaran rantai, dan distribusi beban selama uji operasi. Pemeriksaan ketegangan secara berkala merupakan bagian penting dari program maintenance karena membantu menjaga kestabilan pergerakan chain grate, meningkatkan efisiensi pembakaran, dan mengurangi risiko kerusakan mendadak pada sistem boiler.

Spare Part yang Kami Sediakan

Kami menyediakan berbagai spare part Chain Grate Stoker Boiler untuk kebutuhan industri di Indonesia. Seluruh komponen diproduksi berdasarkan gambar teknik (drawing), sampel, maupun spesifikasi dari pabrikan boiler sehingga memiliki tingkat presisi yang tinggi dan kompatibel dengan berbagai merek boiler biomassa maupun boiler batubara.

Material yang digunakan dapat disesuaikan dengan kebutuhan aplikasi, mulai dari Cast Iron, Ductile Iron, High Chrome Cast Iron, Alloy Steel, Heat Resistant Steel, hingga Stainless Steel. Selain itu, kami juga melayani proses reverse engineering, machining, casting, heat treatment, balancing, hingga quality control untuk memastikan setiap komponen memenuhi standar industri.

Chain Grate

Chain Grate merupakan komponen utama yang berfungsi sebagai media pembawa bahan bakar menuju ruang pembakaran. Kami memproduksi chain grate dengan berbagai ukuran, pitch, dan tipe sesuai spesifikasi boiler.

Pilihan material tersedia untuk berbagai kondisi operasi, termasuk aplikasi dengan temperatur tinggi, pembakaran biomassa, maupun batubara. Seluruh produk diproses dengan kontrol kualitas yang ketat agar memiliki dimensi presisi, ketahanan panas, dan umur pakai yang optimal.

Gear Sprocket

Kami menyediakan Gear Sprocket untuk sistem chain grate dengan berbagai jumlah gigi, pitch, diameter, dan desain hub sesuai kebutuhan.

Gear diproduksi menggunakan material baja berkualitas dengan opsi proses induction hardening, carburizing, atau quenching dan tempering untuk meningkatkan ketahanan aus. Profil gigi dikerjakan secara presisi sehingga menghasilkan transmisi tenaga yang stabil dan mengurangi keausan rantai.

Shaft

Shaft atau poros penggerak tersedia dalam berbagai diameter dan panjang sesuai desain boiler.

Material yang digunakan antara lain S45C, AISI 1045, SCM440, Alloy Steel, hingga Forged Steel. Kami juga melayani proses machining, keyway, drilling, balancing, dan inspeksi dimensi sehingga shaft siap dipasang pada sistem penggerak boiler.

Bearing

Kami menyediakan berbagai jenis bearing untuk mendukung sistem chain grate, termasuk pillow block bearing, plummer block, spherical roller bearing, dan tipe lain sesuai kebutuhan aplikasi.

Pemilihan bearing disesuaikan dengan kapasitas beban, temperatur operasi, kecepatan putaran, serta kondisi lingkungan kerja agar mampu memberikan performa yang andal dan umur pakai yang panjang.

Side Link

Side Link merupakan pelat samping rantai yang menerima beban tarik selama sistem beroperasi.

Kami memproduksi side link menggunakan material baja berkekuatan tinggi dengan dimensi yang presisi sehingga mampu menjaga kestabilan pergerakan rantai sekaligus meningkatkan ketahanan terhadap kelelahan material (fatigue).

Rantai Y

Rantai Y merupakan salah satu komponen penting dalam sistem penggerak chain grate. Produk yang kami sediakan diproduksi menggunakan material berkualitas dengan proses heat treatment yang sesuai sehingga memiliki kekuatan tarik tinggi dan ketahanan terhadap keausan.

Tersedia berbagai ukuran pitch, panjang, dan konfigurasi sesuai kebutuhan boiler biomassa maupun boiler batubara.

Pin

Pin berfungsi sebagai titik penghubung antarlink rantai dan menerima beban gesek selama operasi.

Kami menyediakan chain pin dengan toleransi machining yang presisi serta material yang telah melalui proses hardening untuk meningkatkan ketahanan aus dan memperpanjang umur pakai sistem rantai.

Bush

Bush atau bushing berfungsi mengurangi gesekan antara pin dan link rantai.

Produk kami diproduksi menggunakan material yang memiliki ketahanan aus tinggi sehingga mampu menjaga kestabilan pitch rantai dan mengurangi risiko keausan yang berlebihan pada sistem penggerak.

Roller

Roller membantu mengurangi gesekan selama rantai bergerak pada jalurnya.

Kami menyediakan roller dengan dimensi presisi, kekerasan permukaan yang optimal, serta material yang dirancang untuk bekerja pada lingkungan dengan temperatur tinggi dan beban berat. Penggunaan roller berkualitas membantu meningkatkan efisiensi mekanis sekaligus memperpanjang umur komponen lainnya.

Support

Support Roller berfungsi menopang jalur pergerakan chain grate agar tetap stabil selama menerima beban bahan bakar.

Komponen ini diproduksi dengan perhatian khusus terhadap kekuatan poros, kualitas bearing, dan ketahanan permukaan terhadap abrasi. Dengan support roller yang sesuai, distribusi beban menjadi lebih merata sehingga risiko deformasi dan keausan dapat diminimalkan.

Return Roller

Return Roller digunakan pada jalur balik rantai untuk menjaga kelancaran pergerakan sistem.

Kami menyediakan return roller dengan material berkualitas tinggi, balancing yang baik, dan desain yang mendukung putaran stabil. Komponen ini membantu mengurangi gesekan antara rantai dan struktur boiler sehingga meningkatkan efisiensi operasi.

Ash Conveyor Chain

Ash Conveyor Chain merupakan rantai khusus yang digunakan pada sistem pembuangan abu hasil pembakaran.

Produk tersedia dalam berbagai tipe dan ukuran sesuai kapasitas ash conveyor. Material dipilih agar memiliki ketahanan terhadap abrasi, temperatur tinggi, dan lingkungan yang mengandung partikel kasar sehingga mampu bekerja secara andal pada operasi yang berlangsung terus-menerus.

Coal Feeder Rantai

Coal Feeder Chain digunakan pada sistem pengumpanan batubara menuju ruang pembakaran.

Kami menyediakan rantai feeder dengan kekuatan tarik tinggi, dimensi yang presisi, serta ketahanan terhadap beban dinamis. Produk dapat diproduksi berdasarkan spesifikasi OEM maupun gambar teknik yang diberikan pelanggan.

Rantai Pin

Selain pin standar, kami juga menyediakan berbagai jenis Chain Pin untuk kebutuhan penggantian maupun pembuatan rantai baru.

Setiap chain pin diproduksi melalui proses machining dengan toleransi yang ketat dan dapat dilengkapi perlakuan panas sesuai kebutuhan aplikasi. Hal ini membantu menjaga kestabilan sambungan rantai dan mengurangi keausan selama operasi.

Custom Spare Part

Selain komponen standar, kami juga melayani pembuatan Custom Spare Part Boiler berdasarkan drawing, sampel, atau hasil reverse engineering. Layanan ini memungkinkan pelanggan memperoleh komponen dengan dimensi, material, dan spesifikasi yang sesuai dengan sistem boiler yang digunakan.

Kami mendukung proses mulai dari konsultasi teknis, pemilihan material, pengecoran (casting), forging, machining, heat treatment, quality control, hingga pengujian dimensi sebelum pengiriman. Dengan pengalaman dalam penyediaan spare part boiler untuk berbagai sektor industri, kami siap membantu memenuhi kebutuhan komponen pengganti dengan kualitas yang konsisten, waktu produksi yang efisien, dan dukungan teknis yang profesional.

Aplikasi Industri

Sistem Chain Grate Stoker digunakan secara luas pada berbagai sektor industri yang membutuhkan pasokan uap secara kontinu dan efisien. Dengan kemampuan membakar berbagai jenis bahan bakar padat seperti batubara, biomassa, wood pellet, cangkang sawit, sekam padi, hingga Refuse Derived Fuel (RDF), sistem ini menjadi pilihan yang andal untuk mendukung proses produksi berskala kecil maupun besar.

Keberhasilan operasional boiler tidak hanya ditentukan oleh desain sistem pembakaran, tetapi juga oleh kualitas spare part seperti chain grate, gear sprocket, rantai Y, shaft, roller, bearing, dan komponen pendukung lainnya. Penggunaan spare part yang sesuai membantu menjaga efisiensi pembakaran, mengurangi downtime, serta memperpanjang umur pakai boiler.

Pabrik Kelapa Sawit

Industri kelapa sawit merupakan salah satu pengguna terbesar chain grate stoker di Indonesia. Boiler digunakan untuk menghasilkan uap yang dibutuhkan dalam proses sterilisasi, klarifikasi, dan pembangkitan listrik di pabrik.

Bahan bakar yang umum digunakan adalah serat sawit (fiber) dan cangkang sawit (Palm Kernel Shell/PKS). Karena kedua bahan bakar tersebut menghasilkan abu dan bersifat abrasif, komponen chain grate harus memiliki ketahanan aus dan ketahanan panas yang baik agar mampu bekerja secara berkelanjutan.

Pabrik Kertas

Pabrik pulp dan kertas membutuhkan pasokan uap bertekanan stabil untuk proses pemasakan pulp, pengeringan kertas, dan pembangkit energi.

Chain grate stoker banyak digunakan karena mampu membakar biomassa maupun batubara secara efisien. Penggunaan spare part berkualitas membantu menjaga kontinuitas produksi serta mengurangi risiko penghentian operasi akibat kerusakan komponen.

Pabrik Gula

Boiler pada industri gula memanfaatkan ampas tebu (bagasse) sebagai bahan bakar utama. Bagasse memiliki karakteristik ringan dengan kadar air yang relatif tinggi sehingga membutuhkan sistem chain grate yang mampu mendistribusikan bahan bakar secara merata.

Material chain grate yang tahan panas dan tahan abrasi membantu menjaga kestabilan pembakaran selama musim giling yang umumnya berlangsung tanpa henti.

Textile

Industri tekstil memerlukan uap untuk proses pewarnaan, pencucian, pengeringan, dan finishing kain. Keandalan boiler menjadi faktor penting agar kualitas produksi tetap konsisten.

Penggunaan chain grate stoker memungkinkan pembakaran batubara maupun biomassa secara otomatis sehingga konsumsi bahan bakar lebih efisien dan pengoperasian boiler menjadi lebih stabil.

Food Industry

Industri makanan dan minuman memanfaatkan boiler untuk proses sterilisasi, pemasakan, pasteurisasi, dan pemanasan.

Pada sektor ini, sistem boiler harus memiliki tingkat keandalan yang tinggi karena gangguan pasokan uap dapat memengaruhi kualitas produk. Pemilihan spare part yang presisi membantu menjaga performa boiler dan mendukung kelancaran proses produksi.

Wood Pellet

Wood pellet merupakan bahan bakar biomassa dengan nilai kalor yang tinggi dan kadar air yang rendah. Sistem chain grate memungkinkan distribusi pellet secara merata sehingga pembakaran berlangsung stabil dan menghasilkan efisiensi termal yang baik.

Untuk aplikasi ini, komponen seperti chain grate, roller, dan gear sprocket harus memiliki ketahanan terhadap temperatur tinggi serta beban operasi yang berlangsung terus-menerus.

Biomass Power Plant

Pembangkit listrik tenaga biomassa menggunakan berbagai limbah organik sebagai sumber energi untuk menghasilkan uap yang menggerakkan turbin.

Karena boiler beroperasi secara kontinu, kualitas spare part menjadi faktor penting dalam menjaga keandalan pembangkit. Material dengan ketahanan panas dan ketahanan aus yang tinggi membantu mengurangi frekuensi perawatan serta meningkatkan ketersediaan (availability) pembangkit.

Palm Kernel Shell

Palm Kernel Shell (PKS) merupakan salah satu bahan bakar biomassa yang banyak digunakan di Indonesia karena memiliki nilai kalor yang baik dan tersedia dalam jumlah besar.

Sistem chain grate yang dirancang untuk pembakaran PKS harus mampu menangani karakteristik bahan bakar yang keras dan abrasif. Komponen seperti chain grate, gear sprocket, dan ash conveyor chain perlu dipilih dengan material yang sesuai untuk meningkatkan umur pakai.

Rice Husk Boiler

Boiler berbahan bakar sekam padi banyak digunakan pada industri penggilingan padi dan pengolahan hasil pertanian.

Sekam padi menghasilkan abu dengan kandungan silika yang tinggi sehingga dapat meningkatkan keausan pada permukaan chain grate. Oleh karena itu, penggunaan material seperti high chrome cast iron atau alloy steel sering menjadi pilihan untuk meningkatkan ketahanan terhadap abrasi.

Wood Chip Boiler

Wood chip merupakan bahan bakar biomassa yang banyak digunakan pada industri kayu, plywood, dan pengolahan hasil hutan.

Ukuran dan kadar air wood chip yang bervariasi membutuhkan sistem pengumpanan dan chain grate yang mampu menjaga distribusi bahan bakar tetap merata. Dengan pengaturan kecepatan chain dan suplai udara yang tepat, proses pembakaran dapat berlangsung lebih stabil dan efisien.

RDF Boiler

Refuse Derived Fuel (RDF) berasal dari limbah padat yang telah diproses menjadi bahan bakar alternatif. Karakteristik RDF dapat berbeda-beda tergantung komposisi materialnya sehingga sistem chain grate harus mampu menghadapi variasi ukuran, kadar air, dan nilai kalor.

Penggunaan spare part dengan ketahanan terhadap temperatur tinggi, abrasi, dan korosi membantu meningkatkan keandalan boiler pada aplikasi RDF.

Waste Boiler

Waste Boiler digunakan untuk memanfaatkan limbah proses industri sebagai sumber energi. Jenis bahan bakar yang digunakan dapat berupa limbah kayu, limbah pertanian, sludge, maupun residu industri lainnya.

Karena karakteristik limbah sangat beragam, komponen chain grate harus diproduksi menggunakan material yang sesuai dengan kondisi operasi. Program inspeksi dan perawatan yang baik juga diperlukan untuk menjaga efisiensi pembakaran serta memperpanjang umur pakai sistem.

Mengapa Memilih PT Indira Mitra Boiler

PT Indira Mitra Boiler berkomitmen menyediakan Chain Grate Stoker Spare Part Boiler dengan kualitas yang konsisten untuk berbagai sektor industri di Indonesia. Kami mendukung kebutuhan pelanggan mulai dari pengadaan komponen standar hingga pembuatan spare part khusus berdasarkan gambar teknik maupun sampel.

Dengan dukungan fasilitas produksi, tenaga teknis berpengalaman, dan proses quality control yang terstruktur, kami berupaya menghadirkan solusi yang sesuai dengan kebutuhan operasional boiler pelanggan.

Workshop Sendiri

Kami didukung fasilitas workshop untuk proses fabrikasi, machining, perakitan, dan inspeksi. Dengan pengendalian proses produksi yang lebih baik, kami dapat menjaga kualitas produk dan memastikan kesesuaian spesifikasi sesuai kebutuhan pelanggan.

Reverse Engineering

Apabila drawing asli tidak tersedia, kami dapat melakukan reverse engineering berdasarkan sampel komponen yang ada. Proses ini meliputi pengukuran dimensi, identifikasi material, hingga penyusunan gambar teknik sebagai acuan produksi.

Custom Manufacturing

Kami melayani pembuatan spare part custom sesuai desain boiler yang digunakan pelanggan. Dimensi, material, proses heat treatment, dan spesifikasi lainnya dapat disesuaikan dengan kebutuhan aplikasi.

CNC Machining

Proses machining dilakukan menggunakan mesin CNC untuk menghasilkan dimensi yang presisi, kualitas permukaan yang baik, dan toleransi yang konsisten. Teknologi ini mendukung pembuatan gear sprocket, shaft, pin, bush, serta berbagai komponen mekanis lainnya.

Heat Treatment

Kami menyediakan proses heat treatment seperti hardening, tempering, dan metode lain yang sesuai dengan jenis material. Perlakuan panas dilakukan untuk meningkatkan kekerasan permukaan, ketahanan aus, dan performa komponen pada kondisi kerja yang berat.

Quality Inspection

Setiap produk melalui tahapan inspeksi sesuai prosedur pengendalian mutu. Pemeriksaan meliputi verifikasi dimensi, kualitas visual, serta pengujian yang diperlukan agar produk memenuhi spesifikasi yang telah ditetapkan.

Material Certificate

Untuk material tertentu, kami dapat menyediakan dokumentasi material sesuai ketersediaan dari pemasok, sehingga pelanggan memiliki referensi mengenai spesifikasi material yang digunakan pada proses produksi.

Fast Delivery

Kami berupaya menjaga ketersediaan material dan mengelola proses produksi secara efisien untuk mendukung waktu pengiriman yang kompetitif. Estimasi lead time akan disesuaikan dengan jenis produk, jumlah pesanan, dan tingkat kompleksitas pekerjaan.

Instalasi

Selain penyediaan spare part, kami juga dapat memberikan dukungan instalasi sesuai ruang lingkup pekerjaan yang disepakati. Proses pemasangan dilakukan dengan memperhatikan prosedur keselamatan dan spesifikasi teknis sistem boiler.

Commissioning

Setelah pemasangan selesai, kami dapat membantu proses commissioning untuk memastikan komponen berfungsi sesuai desain dan terintegrasi dengan sistem chain grate stoker. Tahap ini mencakup pemeriksaan mekanis, uji operasi, serta penyesuaian bila diperlukan.

After Sales

Kami memberikan dukungan purna jual berupa konsultasi teknis, rekomendasi perawatan, serta bantuan dalam identifikasi kebutuhan spare part. Dengan komunikasi yang berkelanjutan, kami berupaya membantu pelanggan menjaga keandalan boiler dan memaksimalkan umur pakai setiap komponen yang digunakan.

FAQ Rantai Grate Stoker

Apa itu Stoker?

Chain Grate Stoker adalah sistem pembakaran mekanis pada boiler yang menggunakan rangkaian rantai (chain grate) untuk membawa bahan bakar padat seperti batubara, wood pellet, cangkang sawit (PKS), sekam padi, dan biomassa menuju ruang bakar. Sistem ini memungkinkan proses pembakaran berlangsung secara kontinu, lebih stabil, dan lebih efisien dibandingkan metode pembakaran manual. Chain Grate Stoker banyak digunakan pada boiler industri karena mampu mendukung operasi selama 24 jam dengan kapasitas uap yang besar.

Apa fungsi  pada boiler?

Chain Grate berfungsi sebagai media pembawa bahan bakar menuju ruang pembakaran secara bertahap. Selain menopang bahan bakar selama proses pembakaran, chain grate juga menyediakan jalur masuk udara primer dari bawah sehingga pembakaran berlangsung lebih sempurna. Kondisi chain grate yang baik akan meningkatkan efisiensi boiler, menjaga kestabilan suhu pembakaran, dan mengurangi jumlah bahan bakar yang tidak terbakar sempurna.

Apa itu Gear Sprocket pada ?

Gear Sprocket merupakan roda bergigi yang menggerakkan rantai chain grate. Komponen ini menerima tenaga dari motor melalui gearbox dan shaft, kemudian mentransmisikannya ke rantai agar bergerak dengan kecepatan yang telah ditentukan. Profil gigi yang presisi sangat penting untuk mengurangi keausan rantai, mencegah slip, serta menjaga kelancaran operasi boiler.

Apa fungsi Rantai Y?

Rantai Y adalah komponen penggerak yang menghubungkan Gear Sprocket dengan rangkaian Chain Grate. Fungsi utamanya adalah mentransmisikan tenaga secara merata sehingga seluruh grate bergerak secara sinkron. Rantai Y harus memiliki kekuatan tarik tinggi karena bekerja pada beban berat, temperatur tinggi, dan kondisi operasi yang berlangsung terus-menerus.

Apa fungsi Shaft pada sistem

Shaft atau poros berfungsi menyalurkan torsi dari motor dan gearbox menuju Gear Sprocket. Selain itu, shaft menopang komponen penggerak agar tetap sejajar selama berputar. Material shaft harus memiliki kekuatan tarik dan ketahanan terhadap kelelahan material (fatigue) sehingga mampu bekerja dalam jangka waktu yang panjang tanpa mengalami deformasi.

Berapa umur pakai ?

Umur pakai Chain Grate sangat dipengaruhi oleh kualitas material, jenis bahan bakar, temperatur operasi, beban kerja, serta program perawatan. Pada kondisi operasi normal dengan preventive maintenance yang baik, chain grate dapat digunakan selama beberapa tahun sebelum memerlukan penggantian. Pemeriksaan rutin terhadap retak, deformasi, dan keausan akan membantu menentukan waktu penggantian yang tepat.

Kapan Gear Sprocket harus diganti?

Gear Sprocket sebaiknya diganti apabila profil giginya telah mengalami keausan yang signifikan, retak, patah, atau tidak lagi sesuai dengan pitch rantai. Tanda lainnya adalah munculnya suara abnormal, chain sering melompat, dan getaran sistem meningkat. Penggantian gear pada waktu yang tepat dapat mencegah kerusakan lebih lanjut pada rantai dan shaft.

Bagaimana mengetahui Chain memanjang?

Pemanjangan rantai dapat diketahui dengan mengukur jarak beberapa pitch menggunakan alat ukur presisi, kemudian membandingkannya dengan ukuran standar. Jika panjang aktual telah melebihi batas toleransi yang direkomendasikan pabrikan, rantai sebaiknya diganti. Chain yang memanjang biasanya menyebabkan sprocket cepat aus, rantai mudah slip, dan pergerakan grate menjadi tidak stabil.

Apa penyebab Chain macet?

Chain macet dapat disebabkan oleh penumpukan abu, pelumasan yang kurang, roller atau bush yang aus, bearing rusak, misalignment, atau adanya benda asing yang menghalangi jalur rantai. Pemeriksaan rutin pada sistem penggerak, pembersihan area grate, dan pelumasan sesuai jadwal merupakan langkah penting untuk mencegah kondisi tersebut.

Bagaimana cara setting ?

Penyetelan chain grate dilakukan dengan mengatur ketegangan rantai melalui mekanisme tension adjuster atau bearing housing. Rantai tidak boleh terlalu longgar maupun terlalu tegang. Setelah penyetelan, lakukan pemeriksaan alignment, putaran sprocket, serta uji operasi untuk memastikan rantai bergerak dengan stabil dan tidak mengalami slip.

Berapa hardness Gear Sprocket yang ideal?

Nilai hardness Gear Sprocket bergantung pada jenis material dan proses heat treatment. Untuk aplikasi heavy duty, kekerasan permukaan umumnya berada pada kisaran 45–60 HRC, sedangkan inti material tetap dibuat lebih ulet agar mampu menyerap beban kejut. Nilai yang sesuai akan meningkatkan ketahanan aus tanpa mengurangi ketangguhan komponen.

Material apa yang terbaik ?

Tidak ada satu material yang selalu paling baik untuk semua aplikasi. Cast Iron cocok untuk penggunaan standar, Ductile Iron menawarkan ketangguhan yang lebih baik, High Chrome Cast Iron unggul dalam ketahanan abrasi, Alloy Steel memiliki kekuatan mekanis tinggi, sedangkan Heat Resistant Steel dan Stainless Steel lebih sesuai untuk aplikasi bersuhu tinggi atau lingkungan yang korosif. Pemilihan material harus disesuaikan dengan kondisi operasi boiler.

Apakah bisa dibuat custom?

Ya. Chain Grate dapat diproduksi secara custom berdasarkan drawing, sampel, maupun hasil reverse engineering. Penyesuaian meliputi dimensi, pitch, material, proses heat treatment, hingga spesifikasi teknis lainnya agar kompatibel dengan boiler yang digunakan. Solusi custom banyak dipilih ketika komponen asli sudah tidak tersedia di pasaran.

Berapa lama proses produksi spare part?

Waktu produksi bergantung pada jenis komponen, jumlah pesanan, material, serta tingkat kompleksitas proses manufaktur. Produk standar umumnya memiliki waktu pengerjaan yang lebih singkat dibandingkan komponen custom yang memerlukan proses desain, pengecoran, machining, dan heat treatment. Estimasi lead time sebaiknya dikonfirmasi berdasarkan spesifikasi proyek.

Apakah tersedia spare part untuk semua merek boiler?

Spare part dapat diproduksi untuk berbagai merek boiler selama tersedia data teknis yang memadai, seperti gambar teknik, nomor part, atau sampel komponen. Melalui proses reverse engineering, komponen pengganti dapat dibuat dengan dimensi dan spesifikasi yang sesuai sehingga dapat dipasang pada sistem yang sudah ada.

Bagaimana memilih supplier  yang terpercaya?

Pilih supplier yang memiliki pengalaman di bidang boiler, fasilitas produksi yang memadai, kemampuan reverse engineering, proses quality control, serta dukungan layanan teknis. Kemampuan menyediakan material yang sesuai spesifikasi dan dokumentasi teknis juga menjadi nilai tambah dalam memastikan kualitas spare part yang diterima.

Mengapa kualitas spare part sangat penting untuk boiler?

Spare part berkualitas membantu menjaga efisiensi pembakaran, mengurangi risiko kerusakan mendadak, memperpanjang umur pakai boiler, serta menekan biaya perawatan. Komponen yang diproduksi dengan material dan dimensi yang tepat juga meningkatkan keandalan sistem Chain Grate Stoker sehingga operasional industri dapat berlangsung lebih stabil dan produktif.

Bagaimana cara mengetahui Traveling Gate Stoker sudah aus?

Keausan Chain Grate dapat dikenali melalui inspeksi visual maupun pengukuran dimensi. Beberapa indikasinya antara lain permukaan grate menipis, muncul retak, deformasi akibat panas, lubang udara berubah bentuk, atau terjadi keausan tidak merata. Jika grate tidak lagi mampu menopang bahan bakar secara stabil atau mengganggu distribusi udara primer, komponen sebaiknya segera diganti agar efisiensi pembakaran tetap terjaga.

Apa penyebab Gear Sprocket cepat aus?

Gear Sprocket dapat mengalami keausan lebih cepat akibat pitch rantai yang tidak sesuai, pelumasan yang kurang, material gear yang tidak memenuhi spesifikasi, beban berlebih, atau alignment yang kurang presisi. Debu, abu, dan partikel abrasif juga dapat mempercepat kerusakan permukaan gigi. Pemeriksaan berkala terhadap profil gigi dan kondisi rantai membantu memperpanjang umur pakai sprocket.

Berapa toleransi pemanjangan rantai (Chain Elongation)?

Dalam praktik industri, pemanjangan rantai biasanya dipantau secara berkala dan dibandingkan dengan spesifikasi pabrikan. Sebagai acuan umum, jika pemanjangan telah mencapai sekitar 1,5–3% dari panjang awal, rantai perlu dievaluasi untuk penggantian. Nilai toleransi dapat berbeda bergantung pada jenis rantai, kapasitas boiler, dan rekomendasi produsen.

Kapan Bearing harus diganti?

Bearing perlu diganti apabila timbul suara tidak normal, getaran meningkat, temperatur bearing housing lebih tinggi dari kondisi normal, pelumas terkontaminasi, atau terdapat kelonggaran pada poros. Penggantian sebelum terjadi kegagalan total dapat mencegah kerusakan pada shaft, sprocket, maupun sistem penggerak lainnya.

Apa fungsi Roller pada Traveling Gate Stoker

Roller membantu mengurangi gesekan antara rantai dan jalur lintasan sehingga pergerakan chain menjadi lebih halus. Roller yang berfungsi dengan baik juga membantu mendistribusikan beban secara merata, mengurangi konsumsi daya motor, serta memperpanjang umur pakai rantai dan sprocket.

Apa fungsi Bush pada rantai?

Bush atau bushing merupakan komponen yang berfungsi sebagai permukaan gesek antara pin dan link rantai pada sistem Chain Grate Stoker. Komponen ini membantu menjaga pergerakan rantai tetap stabil selama boiler beroperasi.

Selain itu, bushing berperan mengurangi keausan, mempertahankan pitch rantai sesuai spesifikasi, serta mendistribusikan beban secara lebih merata di antara pin dan link. Dengan fungsi tersebut, umur pakai rantai dan Gear Sprocket dapat menjadi lebih panjang.

Apabila komponen ini mengalami keausan, pitch rantai akan bertambah sehingga meningkatkan risiko chain slip, getaran, dan ketidaksejajaran sistem penggerak. Oleh karena itu, pemeriksaan dimensi bush secara berkala sangat disarankan sebagai bagian dari program preventive maintenance boiler.

 Side Link?

Side Link adalah pelat samping yang menghubungkan pin, bush, dan roller menjadi satu rangkaian rantai. Komponen ini menerima beban tarik utama selama sistem beroperasi sehingga harus memiliki kekuatan mekanis yang tinggi dan ketahanan terhadap kelelahan material.

fungsi End Link?

End Link digunakan untuk menyambungkan ujung rantai sehingga membentuk rangkaian tertutup. Pemasangan yang benar sangat penting untuk menjaga kekuatan sambungan dan mencegah rantai terlepas saat menerima beban operasi yang tinggi.

Mengapa Pitch Chain harus sama dengan Gear Sprocket?

Pitch rantai dan pitch Gear Sprocket harus identik agar setiap pin dapat masuk ke profil gigi secara tepat. Ketidaksesuaian pitch menyebabkan kontak tidak sempurna, meningkatkan keausan, menimbulkan getaran, dan dapat menyebabkan rantai meloncat dari sprocket.

Bagaimana cara memilih Pitch Chain?

Pemilihan pitch mempertimbangkan kapasitas boiler, beban yang ditanggung rantai, diameter sprocket, serta desain pabrikan. Pitch yang lebih besar umumnya digunakan pada boiler berkapasitas besar karena mampu menahan beban mekanis yang lebih tinggi.

Apakah Gear Sprocket perlu Heat Treatment?

Ya. Banyak Gear Sprocket diproses menggunakan Induction Hardening, Carburizing, atau Quenching dan Tempering untuk meningkatkan kekerasan permukaan. Heat treatment membantu meningkatkan ketahanan aus pada gigi sprocket sekaligus mempertahankan ketangguhan inti material sehingga lebih tahan terhadap beban kejut.

Apa fungsi FD Fan pada Traveling Gate Stoker Boiler?

Forced Draft Fan (FD Fan) memasok udara pembakaran ke bawah grate dan ke ruang bakar. Udara ini menyediakan oksigen yang diperlukan agar proses pembakaran berlangsung efisien. Pengaturan debit udara yang tepat membantu meningkatkan efisiensi boiler dan mengurangi emisi hasil pembakaran.

Apa fungsi ID Fan pada Boiler?

Induced Draft Fan (ID Fan) berfungsi menghisap gas hasil pembakaran menuju sistem penangkap debu dan cerobong. Selain itu, ID Fan menjaga tekanan negatif di dalam furnace sehingga nyala api tetap stabil dan gas panas tidak keluar melalui celah boiler.

Apa itu Ash Conveyor Chain?

Ash Conveyor Chain adalah rantai yang digunakan pada sistem pembuangan abu dari boiler. Komponen ini dirancang untuk bekerja pada lingkungan yang abrasif dan bersuhu tinggi, sehingga umumnya dibuat dari material dengan ketahanan aus dan kekuatan mekanis yang baik.

Apa fungsi Coal Feeder Chain?

Coal Feeder Chain menggerakkan sistem pengumpanan batubara menuju ruang pembakaran. Kecepatan rantai diatur agar jumlah bahan bakar yang masuk sesuai dengan kebutuhan beban boiler. Sistem ini membantu menjaga pembakaran tetap stabil dan efisien.

Apakah cocok untuk Biomassa?

Ya. Chain Grate sangat banyak digunakan pada boiler biomassa karena mampu membakar berbagai jenis bahan bakar padat seperti wood pellet, cangkang sawit, sekam padi, serbuk kayu, bagasse, dan wood chip. Kecepatan rantai serta suplai udara dapat disesuaikan dengan karakteristik masing-masing bahan bakar untuk memperoleh pembakaran yang optimal.

Apakah tersedia layanan Reverse Engineering untuk Spare Part Boiler?

Ya. Reverse engineering dilakukan apabila gambar teknik asli tidak tersedia. Proses ini meliputi pengukuran dimensi, identifikasi material, pembuatan gambar teknik, hingga proses manufaktur berdasarkan sampel komponen. Metode ini membantu menyediakan spare part yang kompatibel dengan boiler tanpa harus bergantung pada komponen asli dari pabrikan.

Apakah spare part yang diproduksi setara dengan OEM?

Spare part yang diproduksi berdasarkan gambar teknik, spesifikasi material, dan proses manufaktur yang tepat dapat memiliki tingkat kompatibilitas yang tinggi dengan komponen OEM (Original Equipment Manufacturer). Kinerja komponen dipengaruhi oleh akurasi dimensi, kualitas material, proses heat treatment, machining, serta quality control. Oleh karena itu, penting memilih produsen yang mampu memproduksi komponen sesuai spesifikasi teknis boiler yang digunakan.

Standar material apa yang digunakan untuk spare part boiler?

Material spare part boiler umumnya mengacu pada standar internasional seperti ASTM (American Society for Testing and Materials), AISI, JIS (Japanese Industrial Standards), DIN (Deutsches Institut für Normung), atau ISO, tergantung spesifikasi proyek dan kebutuhan pelanggan. Penggunaan standar material membantu memastikan konsistensi sifat mekanis, komposisi kimia, serta kualitas produk yang dihasilkan.

Apakah tersedia Material Test Certificate (MTC)?

Untuk material tertentu, Material Test Certificate (MTC) dapat disediakan sesuai ketersediaan dari pabrik material atau persyaratan proyek. Dokumen ini umumnya berisi informasi mengenai komposisi kimia, sifat mekanis, nomor heat, serta identitas material sehingga memudahkan proses verifikasi kualitas sebelum komponen digunakan.

Apakah Gear Sprocket dapat dibuat berdasarkan sampel?

Ya. Gear Sprocket dapat diproduksi berdasarkan sampel apabila gambar teknik tidak tersedia. Proses reverse engineering dilakukan melalui pengukuran jumlah gigi, pitch, diameter pitch circle (PCD), dimensi hub, keyway, serta identifikasi material. Setelah data lengkap diperoleh, proses manufaktur dilakukan untuk menghasilkan sprocket yang sesuai dengan sistem boiler.

Apakah Shaft dapat diproduksi sesuai gambar teknik pelanggan?

Ya. Shaft dapat diproduksi berdasarkan gambar teknik pelanggan dengan berbagai ukuran diameter, panjang, keyway, ulir, maupun fitur machining lainnya. Proses produksi biasanya meliputi pemotongan material, pembubutan CNC, milling, drilling, grinding, balancing apabila diperlukan, serta inspeksi dimensi sebelum pengiriman.

Mengapa balancing Shaft diperlukan?

Balancing membantu mengurangi getaran saat shaft berputar, terutama pada komponen dengan dimensi besar atau kecepatan tertentu. Shaft yang memiliki keseimbangan yang baik dapat mengurangi beban pada bearing, meningkatkan kestabilan putaran, memperpanjang umur komponen, serta membantu menjaga keandalan sistem penggerak boiler.

Seberapa penting toleransi machining pada spare part boiler?

Toleransi machining sangat berpengaruh terhadap kesesuaian pemasangan dan performa komponen. Dimensi yang terlalu besar atau terlalu kecil dapat menyebabkan kesulitan instalasi, misalignment, kebocoran, maupun keausan yang lebih cepat. Oleh karena itu, proses machining umumnya mengikuti toleransi yang telah ditentukan pada gambar teknik atau standar manufaktur yang berlaku.

Apakah spare part melalui proses Quality Inspection?

Ya. Sebelum dikirim, spare part umumnya melalui proses pemeriksaan kualitas yang meliputi inspeksi dimensi, pemeriksaan visual, verifikasi material sesuai kebutuhan, serta pengujian lain yang relevan dengan spesifikasi produk. Tahapan ini bertujuan memastikan komponen memenuhi persyaratan teknis sebelum dipasang pada sistem boiler.

Apakah komponen dapat diuji dengan metode NDT?

Untuk aplikasi tertentu, komponen dapat menjalani Non-Destructive Testing (NDT) seperti Dye Penetrant Test (PT), Magnetic Particle Test (MT), Ultrasonic Test (UT), atau metode lain sesuai kebutuhan. Pengujian ini digunakan untuk membantu mendeteksi retak atau cacat material tanpa merusak komponen yang diperiksa.

Berapa lama lead time pembuatan spare part?

Lead time bergantung pada jenis komponen, ukuran, jumlah pesanan, ketersediaan material, dan kompleksitas proses produksi. Produk standar biasanya memiliki waktu pengerjaan yang lebih singkat dibandingkan spare part custom yang memerlukan proses reverse engineering, casting, forging, machining, heat treatment, dan inspeksi tambahan. Estimasi waktu produksi akan disampaikan setelah spesifikasi diterima.

Apakah melayani pengiriman ke seluruh Indonesia?

Ya. Pengiriman spare part dapat dilakukan ke berbagai wilayah di Indonesia sesuai kebutuhan pelanggan. Metode pengiriman akan disesuaikan dengan dimensi, berat barang, serta lokasi tujuan agar produk tiba dengan aman dan efisien.

Apakah tersedia layanan instalasi spare part?

Selain penyediaan produk, layanan instalasi dapat diberikan sesuai ruang lingkup pekerjaan yang disepakati. Proses pemasangan dilakukan dengan memperhatikan prosedur keselamatan kerja, spesifikasi teknis boiler, dan praktik instalasi yang baik untuk membantu memastikan komponen terpasang dengan benar.

Apakah tersedia layanan commissioning?

Ya. Setelah instalasi selesai, commissioning dapat dilakukan untuk memeriksa fungsi setiap komponen, melakukan penyetelan apabila diperlukan, serta memastikan sistem Chain Grate Stoker beroperasi sesuai parameter yang direncanakan. Tahap ini membantu mengidentifikasi potensi masalah sebelum boiler beroperasi secara penuh.

Bagaimana cara memesan Traveling Gate Stoker ?

Proses pemesanan umumnya dimulai dengan mengirimkan informasi seperti gambar teknik, nomor part, spesifikasi material, foto komponen, atau sampel produk. Data tersebut akan digunakan untuk melakukan evaluasi teknis, menentukan spesifikasi produksi, serta menyiapkan penawaran yang sesuai dengan kebutuhan proyek.

Mengapa memilih PT Indira Mitra BoilerS sebagai supplier Traveling Gate Stoker Stoker Spare Part?

PT Indira Mitra Boiler menyediakan berbagai kebutuhan Chain Grate, Gear Sprocket, Rantai Y, Shaft, Bearing, Roller, Pin, Bush, dan komponen boiler lainnya untuk berbagai sektor industri. Dengan dukungan kemampuan reverse engineering, custom manufacturing, machining presisi, serta proses pengendalian mutu, kami berkomitmen menyediakan solusi spare part yang sesuai dengan kebutuhan pelanggan. Tim kami juga siap memberikan konsultasi teknis untuk membantu pemilihan komponen yang tepat berdasarkan spesifikasi boiler dan kondisi operasional.

Studi Kasus PT Indira Mitra Boiler

PT Indira Mitra Boiler telah menangani berbagai kebutuhan Chain Grate Stoker Spare Part Boiler untuk sektor industri di Indonesia, mulai dari pengadaan komponen, reverse engineering, fabrikasi, instalasi, hingga commissioning. Setiap proyek memiliki tantangan yang berbeda, baik dari sisi kapasitas boiler, jenis bahan bakar, kondisi operasional, maupun ketersediaan suku cadang.

Pendekatan yang kami lakukan diawali dengan identifikasi kondisi lapangan, inspeksi komponen, verifikasi dimensi, analisis penyebab kerusakan, dan penyusunan solusi teknis yang sesuai dengan kebutuhan pelanggan. Dengan dukungan workshop, fasilitas machining, serta tenaga teknis berpengalaman, setiap proses dikerjakan dengan mengutamakan kualitas, ketepatan dimensi, dan keandalan operasional.

Berikut beberapa contoh pekerjaan yang umum kami tangani pada sistem Chain Grate Stoker Boiler.

Penggantian Traveling Gate Stoker Biomassa

Salah satu pekerjaan yang sering dilakukan adalah penggantian Chain Grate pada boiler biomassa yang menggunakan bahan bakar seperti Palm Kernel Shell (PKS), wood pellet, wood chip, sekam padi, maupun limbah pertanian lainnya.

Pada umumnya, pelanggan mengalami penurunan performa pembakaran akibat chain grate yang telah mengalami keausan, retak akibat thermal fatigue, atau deformasi karena temperatur operasi yang tinggi. Kondisi tersebut menyebabkan distribusi bahan bakar tidak merata, suplai udara primer terganggu, serta meningkatnya konsumsi bahan bakar.

Sebelum proses penggantian dilakukan, tim kami melaksanakan inspeksi terhadap kondisi furnace, jalur chain, gear sprocket, shaft, bearing, dan sistem penggerak. Pengukuran dimensi dilakukan untuk memastikan setiap komponen baru sesuai dengan desain boiler yang digunakan.

Chain grate diproduksi menggunakan material yang disesuaikan dengan karakteristik operasi, seperti Cast Iron, Ductile Iron, High Chrome Cast Iron, Alloy Steel, atau Heat Resistant Steel. Setelah proses produksi selesai, dilakukan pemeriksaan dimensi dan inspeksi kualitas sebelum komponen dikirim ke lokasi pelanggan.

Selama instalasi, setiap grate dipasang sesuai urutan dan konfigurasi sistem untuk memastikan pergerakan chain tetap stabil. Setelah pemasangan selesai, dilakukan pengujian putaran tanpa beban dan uji operasi bertahap sebelum boiler kembali beroperasi secara normal.

Fabrikasi Gear Sprocket

Gear Sprocket merupakan salah satu komponen penting yang menentukan kelancaran pergerakan rantai pada sistem chain grate. Pada beberapa proyek, Gear Sprocket asli sudah tidak tersedia sehingga diperlukan proses reverse engineering untuk memproduksi komponen pengganti.

Proses dimulai dengan identifikasi jumlah gigi, pitch rantai, Pitch Circle Diameter (PCD), diameter poros, dimensi hub, keyway, serta material yang digunakan. Data tersebut kemudian dituangkan ke dalam gambar teknik sebagai acuan proses produksi.

Fabrikasi dilakukan menggunakan mesin CNC dan peralatan machining presisi sehingga profil gigi sesuai dengan spesifikasi desain. Untuk meningkatkan ketahanan terhadap keausan, gear dapat diproses melalui induction hardening, carburizing, atau metode heat treatment lain yang sesuai dengan material.

Sebelum dikirim, setiap Gear Sprocket melalui inspeksi dimensi, pemeriksaan visual, serta uji kesesuaian terhadap pitch rantai. Langkah ini membantu memastikan transmisi tenaga berlangsung stabil dan mengurangi risiko keausan dini pada sistem penggerak.

Penggantian Shaft Boiler

Shaft atau poros penggerak menerima beban puntir dan beban radial selama sistem chain grate beroperasi. Kerusakan shaft dapat disebabkan oleh kelelahan material, misalignment, keausan pada dudukan bearing, atau beban yang melebihi kapasitas desain.

Pada pekerjaan penggantian shaft, tim kami terlebih dahulu melakukan inspeksi terhadap kondisi bearing, coupling, gear sprocket, serta struktur penyangga. Pemeriksaan ini bertujuan memastikan bahwa penyebab kerusakan tidak hanya berasal dari shaft, tetapi juga dari komponen lain yang saling berhubungan.

Shaft baru diproduksi menggunakan material yang sesuai dengan kebutuhan aplikasi, seperti S45C, AISI 1045, SCM440, atau baja paduan lainnya. Proses machining meliputi pembubutan, pembuatan keyway, drilling, finishing, dan pemeriksaan dimensi untuk memastikan toleransi sesuai gambar teknik.

Setelah pemasangan selesai, dilakukan pengecekan run-out, alignment, serta pengujian putaran untuk memastikan shaft bekerja dengan stabil tanpa getaran yang berlebihan.

Alignment Chain

Alignment Chain merupakan salah satu tahapan penting dalam pekerjaan overhaul maupun penggantian Spare Part Chain Grate Stoker. Proses ini bertujuan memastikan posisi shaft, gear sprocket, bearing, dan rantai berada pada satu garis sumbu sehingga sistem penggerak dapat bekerja secara stabil.

Apabila penyelarasan tidak dilakukan dengan benar, rantai dapat bergerak menyimpang, Gear Sprocket mengalami keausan lebih cepat, bearing menerima distribusi beban yang tidak merata, serta konsumsi daya motor meningkat. Kondisi tersebut juga berpotensi memperpendek umur pakai komponen dan meningkatkan risiko downtime boiler.

Selain itu, proses alignment membantu mengurangi getaran, memperhalus pergerakan Chain Grate, dan menjaga sinkronisasi seluruh mekanisme stoker. Dengan demikian, distribusi bahan bakar menjadi lebih merata sehingga efisiensi pembakaran boiler dapat dipertahankan.

Untuk memperoleh hasil yang optimal, alignment sebaiknya dilakukan menggunakan alat ukur yang sesuai, seperti dial indicator, straight edge, atau laser alignment system. Selanjutnya, lakukan pemeriksaan kembali terhadap tension rantai, posisi gear sprocket, dan putaran shaft sebelum boiler dioperasikan pada beban penuh.

Proses alignment dimulai dengan pemeriksaan posisi shaft, bearing housing, Gear Sprocket, dan jalur rantai. Pengukuran dilakukan menggunakan alat ukur yang sesuai, seperti straight edge, dial indicator, atau perangkat laser alignment apabila diperlukan.

Setelah seluruh komponen berada pada posisi yang benar, dilakukan penyetelan tension rantai agar tidak terlalu kendor maupun terlalu tegang. Selanjutnya, sistem dijalankan tanpa beban untuk mengamati pergerakan rantai, suara mekanis, serta kestabilan putaran. Penyelarasan yang baik membantu mengurangi getaran, memperpanjang umur pakai komponen, dan meningkatkan efisiensi sistem boiler.

Commissioning

Tahap commissioning dilakukan setelah seluruh proses fabrikasi, pemasangan, dan alignment selesai. Tujuannya adalah memastikan setiap komponen bekerja sesuai spesifikasi serta terintegrasi dengan baik dalam sistem Chain Grate Stoker Boiler.

Tahapan commissioning umumnya meliputi pemeriksaan akhir terhadap pemasangan chain grate, Gear Sprocket, shaft, bearing, dan sistem transmisi. Selanjutnya dilakukan pemeriksaan arah putaran motor, ketegangan rantai, fungsi gearbox, pelumasan, serta kondisi mekanis seluruh komponen.

Setelah pemeriksaan awal selesai, sistem dijalankan tanpa beban untuk mengevaluasi suara, getaran, temperatur bearing, dan kestabilan putaran. Apabila seluruh parameter memenuhi kriteria, boiler kemudian diuji secara bertahap dengan beban operasi hingga mencapai kapasitas yang direncanakan.

Selama pengujian, tim melakukan pemantauan terhadap distribusi bahan bakar di atas chain grate, suplai udara primer dan sekunder, temperatur ruang bakar, kondisi abu hasil pembakaran, serta performa sistem penggerak. Penyesuaian kecepatan chain dan pengaturan udara dilakukan bila diperlukan untuk memperoleh pembakaran yang stabil dan efisien.

Sebagai bagian dari layanan, PT Indira Mitra Boiler juga memberikan rekomendasi mengenai inspeksi berkala, pelumasan, penggantian komponen berdasarkan tingkat keausan, serta praktik perawatan yang mendukung umur pakai sistem. Dengan pendekatan tersebut, pelanggan memperoleh solusi yang tidak hanya berfokus pada penggantian spare part, tetapi juga pada peningkatan keandalan, efisiensi operasional, dan keberlangsungan kinerja boiler dalam jangka panjang.

Hubungi PT Indira Mitra Boiler

Apabila Anda membutuhkan Chain Grate Stoker Spare Part Boiler berkualitas untuk boiler biomassa maupun boiler batubara, PT Indira Mitra Boiler siap menjadi mitra terpercaya untuk memenuhi kebutuhan industri Anda. Kami melayani berbagai sektor industri di seluruh Indonesia dengan dukungan tenaga teknis berpengalaman, fasilitas manufaktur, serta proses quality control yang mengutamakan ketepatan spesifikasi dan keandalan produk.

Layanan kami meliputi:

• Supply Spare Part Chain Grate untuk berbagai kapasitas dan merek boiler.
• Reverse Engineering berdasarkan drawing, nomor part, atau sampel komponen.
• Fabrikasi Gear Sprocket dengan machining presisi dan pilihan proses heat treatment.
• Fabrikasi Shaft sesuai spesifikasi teknis, lengkap dengan proses machining dan inspeksi dimensi.
• Instalasi spare part boiler oleh tim teknis yang berpengalaman.
• Alignment Chain Grate untuk memastikan sistem penggerak bekerja stabil dan efisien.
• Overhaul Boiler untuk meningkatkan performa dan memperpanjang umur pakai peralatan.
• Emergency Service 24 Jam untuk membantu penanganan gangguan operasional yang memerlukan respons cepat.
• Konsultasi Engineering dalam pemilihan material, desain komponen, analisis kerusakan, hingga solusi peningkatan performa sistem boiler.
• Pengiriman ke Seluruh Indonesia dengan dukungan pengemasan yang aman dan koordinasi pengiriman sesuai kebutuhan proyek.

Kami siap membantu kebutuhan Chain Grate, Gear Sprocket, Rantai Y, Shaft, Bearing, Roller, Pin, Bush, Ash Conveyor Chain, Coal Feeder Chain, serta berbagai custom spare part boiler sesuai spesifikasi yang Anda butuhkan.

Hubungi tim PT Indira Mitra Boiler sekarang untuk mendapatkan konsultasi teknis, informasi spesifikasi produk, estimasi waktu produksi, serta penawaran harga yang sesuai dengan kebutuhan proyek Anda.

WhatsApp: 0813-8866-6204

Tim kami siap membantu Anda menemukan solusi yang tepat untuk menjaga performa boiler tetap optimal, mengurangi downtime, dan mendukung kelancaran operasional industri Anda.

BACA JUGA ARTIKEL PT INDIRA MITRA BOILER

PT Indira Mitra Boiler
Industrial Heating System Specialist
Office:Emerald Residence Sepatan Ruko 8i, Kosambi Tangerang
Phone: (021) 352 95874
WhatsApp : +62 813-8866-6204 (Ratman Bejo)
Workshop : Tangerang – Indonesia
Website : www.indiramitraboiler.co.id
Website : www.burner.co.id
Email : info@indira.co.id | idmratman@gmail.com
YouTube : https://www.youtube.com/@Bejoburnerindonesia
